回环式连通工业金属管路结构设计

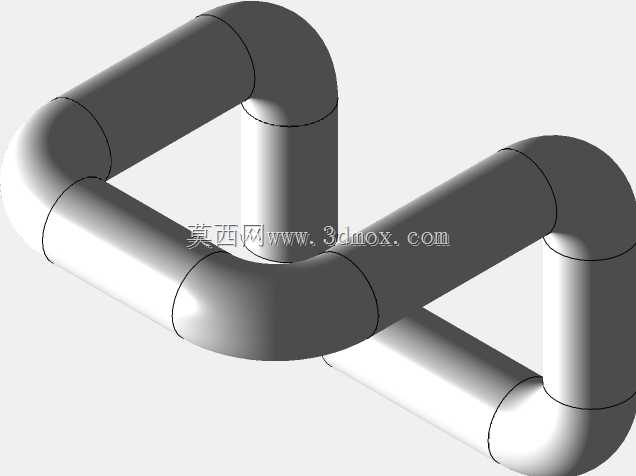

　　在化工流体输送、车间压缩空气布设、液压系统回路搭建等场景中，管路的走向设计直接决定了空间利用率与流体输送效率，本次设计的回环式连通管路，正是针对紧凑安装空间下的双向流体连通需求开发的结构方案。不同于常规直线加单弯的管路布局，该结构采用多段90度弯管衔接形成闭环连通形态，能够在有限的立面空间内完成两个平行走向管路的连通换向，无需额外加装转接接头，减少了管路连接点的泄漏风险点。从实际工程应用角度看，这类回环管路常被用在设备周边的冷却回路、润滑系统回油路径中，当设备安装面预留的管路走位空间被其他部件挤占时，这种弯折回环的结构可以绕开干涉部件，在不抬高整体管路布设高度的前提下完成流体路径的连通。

　　设计过程中首先确定了管路的通径一致性，所有管段采用统一内径规格，避免通径变化带来的流体紊流、压损增大问题，弯管段的弯曲半径严格按照金属管路冷弯工艺的最小允许值设定，既保证弯折处不会出现管壁褶皱、通径缩窄的缺陷，也不会因为弯曲半径过大占用额外安装空间。管路的衔接端采用标准对接端面，可直接与同规格的快装接头、焊接法兰配合，安装边界上，整个回环结构的外轮廓在两个垂直方向上的投影均为矩形，安装时只需预留对应矩形范围的无干涉空间即可，无需额外预留管路拆装的大角度操作空间，因为所有管段为一体化弯折成型，现场安装时只需完成两端接口的对接固定，不需要逐段拼接弯管与直管段。

　　从流体特性角度考虑，该管路的弯折处均采用圆弧过渡，没有直角锐边结构，流体在经过弯折段时的流向变化平缓，不会出现局部涡流造成的管路振动，也能减少流体中杂质在弯折处的沉积概率，适合输送带有微小固体颗粒的流体介质，比如车间的切削液循环回路、低压粉体输送的辅助管路。在结构强度方面，管段的壁厚选取兼顾了耐压要求与弯折工艺性，能够承受常规工业低压流体的工作压力，弯折处的壁厚减薄量控制在工艺允许范围内，不会出现局部强度不足的问题，管路外表面的光滑过渡结构也方便后期做防腐涂层、保温层的包覆处理，不会因为结构棱角造成保温层贴合不紧密、涂层厚度不均的问题。

　　实际选型适配时，可根据输送介质的特性调整管路材质，输送腐蚀性流体时可更换为同结构尺寸的不锈钢材质，输送普通冷却水、压缩空气时采用常规碳钢材质即可，结构的整体尺寸可根据实际通径需求等比例缩放，所有弯折段的弯曲半径与管外径的比例保持固定，保证缩放后的结构依然符合加工工艺要求，不会出现工艺性缺陷。不同于市面上常见的拼接式回环管路，该一体化结构的应力分布更均匀，在设备运行产生振动的工况下，不会因为拼接接头的松动产生泄漏，长期运行的维护成本更低，尤其适合安装位置隐蔽、后期检修操作不便的设备内部管路布设场景，能够在全生命周期内减少管路维护的工作量。在安装定位方面，结构的平直段预留了标准管卡安装位置，安装时可通过标准管卡将管路固定在设备机架或者墙面的安装基点上，管卡的安装位置避开了弯折处的应力集中区域，固定后不会因为管路的热胀冷缩产生额外的结构应力，适配不同工作温度下的管路形变需求。
