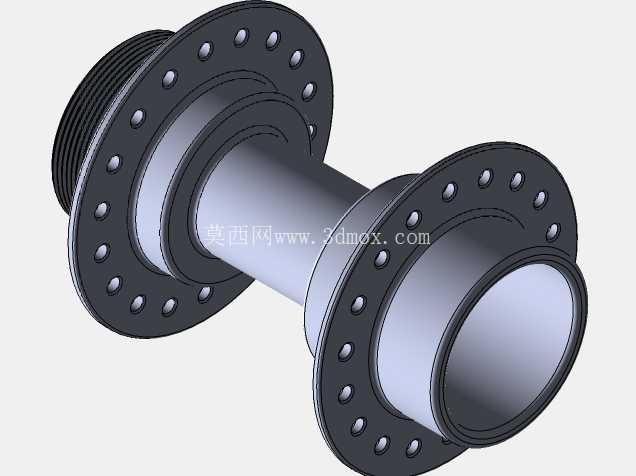

自行车后轮花鼓链轮传动结构设计

日常通勤、山地越野、公路竞速等不同骑行场景下，后轮传动端的动力传递效率直接决定骑行体验，这套集成于后轮花鼓的链轮结构，正是轮组动力输入的核心承载部件。区别于外置单速飞轮的简易结构，该设计将链轮安装法兰与花鼓筒体做一体化同轴设计，从根源上减少了传动链的装配累积误差，避免长期骑行后出现的飞轮晃动感、跳齿问题。

从实际装车的安装边界来看，两侧法兰盘的孔位完全匹配常规32孔辐条的编圈角度，法兰盘间距适配市面上绝大多数城市车、山地硬架的后开档尺寸，花鼓筒体的轴心通孔直径兼容标准快拆杆与桶轴规格，不需要额外打磨车架后叉即可完成装配。链轮侧的螺纹安装位做了阶梯式限位设计，链轮锁紧后端面与花鼓轴承位的同轴度公差控制在0.02mm以内，能大幅降低高速转动时的轮组径向跳动量。

设计过程中优先考虑了受力传导的合理性：骑行时脚踏输出的扭矩通过链条传递到链轮齿部，载荷会顺着链轮与花鼓的结合面均匀分散到两侧法兰盘，再通过辐条传导至整个轮圈，不会出现应力集中在花鼓单侧导致的筒体断裂问题。链轮齿形采用了标准的滚子链啮合轮廓，齿尖做了小角度倒角处理，既可以降低链条啮合时的冲击噪音，也能在链条小幅偏移时顺利导正，避免变速过程中出现的卡链、掉链问题。

法兰盘上的辐条孔采用了沉头设计，辐条帽装入后不会突出法兰表面，能避免辐条帽与碟刹安装座、飞轮盖产生运动干涉；花鼓筒体的中间段做了等径加厚处理，在满足轻量化要求的同时，保证了侧向刚性，在摇车发力、过弯侧向受力时不会出现花鼓形变导致的轮组偏摆。链轮与花鼓的结合面做了防滑滚花处理，即使大扭矩爬坡发力，也不会出现链轮与花鼓相对转动的滑牙问题。

实际应用中，这套结构可以适配单速通勤车、内变速花鼓的改装需求，不需要额外加装塔基即可完成链条传动的动力输入，相比分体式的飞轮塔基结构，零件数量减少了近40%，后期维护只需要定期检查链轮齿面磨损情况、加注轴承润滑脂即可，不需要频繁拆解塔基清理油污。针对日常通勤场景的使用需求，链轮的齿厚做了适配常规1/2英寸链条的尺寸设计，齿面硬度经过调质处理后可以承受长期交变载荷，正常使用条件下的磨损寿命能覆盖数万公里的骑行里程。

建模过程中对所有装配间隙做了工程化校验：链轮内孔与花鼓安装位的过渡配合公差、辐条孔与辐条条帽的间隙、轴承位与标准轴承的配合尺寸都完全符合自行车行业的装配规范，导出的工程图可以直接用于零部件的机加工生产，不需要二次调整尺寸参数。两侧法兰的辐条孔角度经过编圈受力模拟优化，辐条安装后受力均匀，不会出现单侧辐条张力过大导致的断条问题。
