全向移动麦克纳姆轮辊轮总成结构

　　该轮组属于全向移动底盘中的核心执行部件，区别于普通差速轮只能沿轮轴切线方向行进的约束，其通过周向均布的斜置辊子将地面接触力分解为轴向与周向两个分量，多轮协同控制时可实现整车直行、横移、斜行、原地零半径回转以及任意方向矢量平移，在狭窄通道、密集工位、精密对位场景下具备明显的运动灵活性优势。

　　从现场选型角度看，这类轮系多用于仓储AGV、潜伏式搬运小车、工业复合机器人底盘、智能巡检平台、赛事机器人以及需要在受限空间内调整姿态的工装转运设备。普通舵轮方案在横移时需要先转向再行进，存在转向扫掠空间和动作节拍损失；麦克纳姆轮则依靠四个轮子各自转速与转向的组合，直接合成目标运动向量，适合多设备并排作业、货架间窄道穿行、产线边精准停靠等对占位空间敏感的工况。

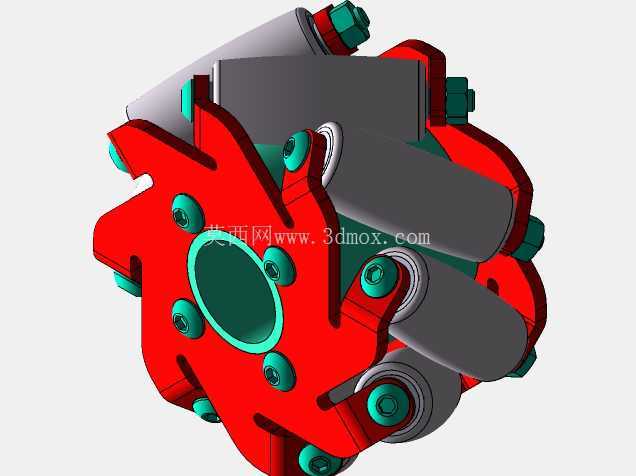

　　结构上，模型呈现了轮体承载框架、外周辊子、辊子转轴、端盖紧固件以及中心安装孔的完整装配关系。红色主体为轮辐式承载支架，围绕中心轮毂呈放射状布置多个安装支臂，支臂上预留辊轴装配位；灰色筒状件为外周从动辊，其轴线相对车轮旋转轴线呈固定夹角布置，这一角度直接决定速度分解矩阵中的系数，也是整车运动学解算的关键几何参数。辊子并非主动驱动，它们绕自身小轴自由转动，而整轮绕主轴旋转时，接触地面的那枚辊子会同时产生沿辊子轴向的被动滚动，从而形成侧向速度分量。

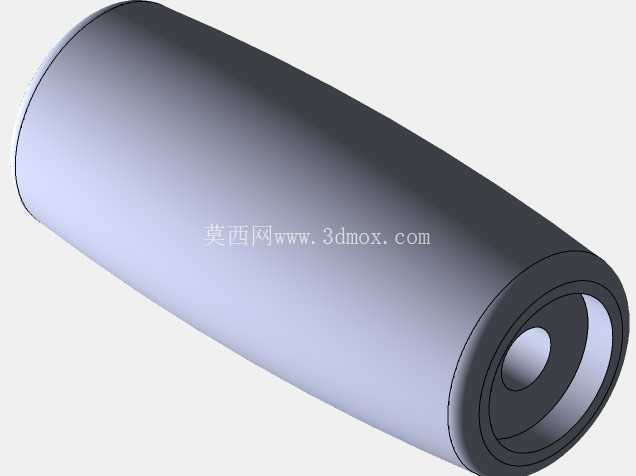

　　建模时需要重点处理辊子包络面。麦克纳姆轮的外轮廓理论上应逼近圆柱面，但实际由若干分段小辊拼接而成，每根辊子的外曲面多采用回转体或近似鼓形曲面，以保证接地过程中接触点高度尽量一致，降低整车行走时的上下脉动。若辊子曲面处理过于简单，底盘在低速微动时会出现周期性起伏，带动载台振动，对搭载机械臂的视觉取放或精密对接任务不利。支架支臂与辊轴之间的配合也要在数模中明确：辊轴承担径向接地载荷，端部通过紧固件限位，辊子内部需预留轴承或衬套空间，保证被动旋转顺畅且轴向窜动受控。

　　安装边界方面，中心轮毂孔用于与驱动减速电机输出法兰或轮轴连接，周边均布的螺栓孔决定扭矩传递路径。布局整车时，不能只按轮子外径预留空间，还需考虑辊子端部、端盖紧固件以及轮缘外侧的最小安全间隙；轮组上方要留出悬架或安装板高度，侧向则要避免辊子突出部分与车架侧板、传感器支架发生干涉。由于四轮通常采用独立驱动，每只轮的安装基准面、轮距、轴距以及相对车体中心线的偏置角都要严格一致，任何一只轮的姿态偏差都会在运动学解算中被放大，表现为整车横移时跑偏、原地回转时中心漂移。

　　承载设计上，轮辐支架需要承受电机驱动扭矩、地面冲击以及偏载工况下的侧向分力，支臂与轮毂过渡区域是应力集中部位，实际工程中常通过加大圆角、优化板厚或采用铸件加强筋来提升疲劳寿命。辊子材质则根据地面条件选择，硬质材料滚动阻力小但对地面平整度敏感，聚氨酯包覆层可提升抓地性与减振能力，不过硬度不一致会改变各轮速度合成效果。装配时还需控制辊子转动阻力，若某一枚辊子卡滞，对应方向的速度分量无法正常释放，底盘会出现明显的姿态误差。

　　整套数模把轮体、辊子、紧固件和安装接口的相对关系表达清楚，可直接用于底盘布置校核、运动包络检查、轮系安装板设计以及驱动电机选型匹配，也便于在整车开发前期验证全向运动方案的空间可行性。
