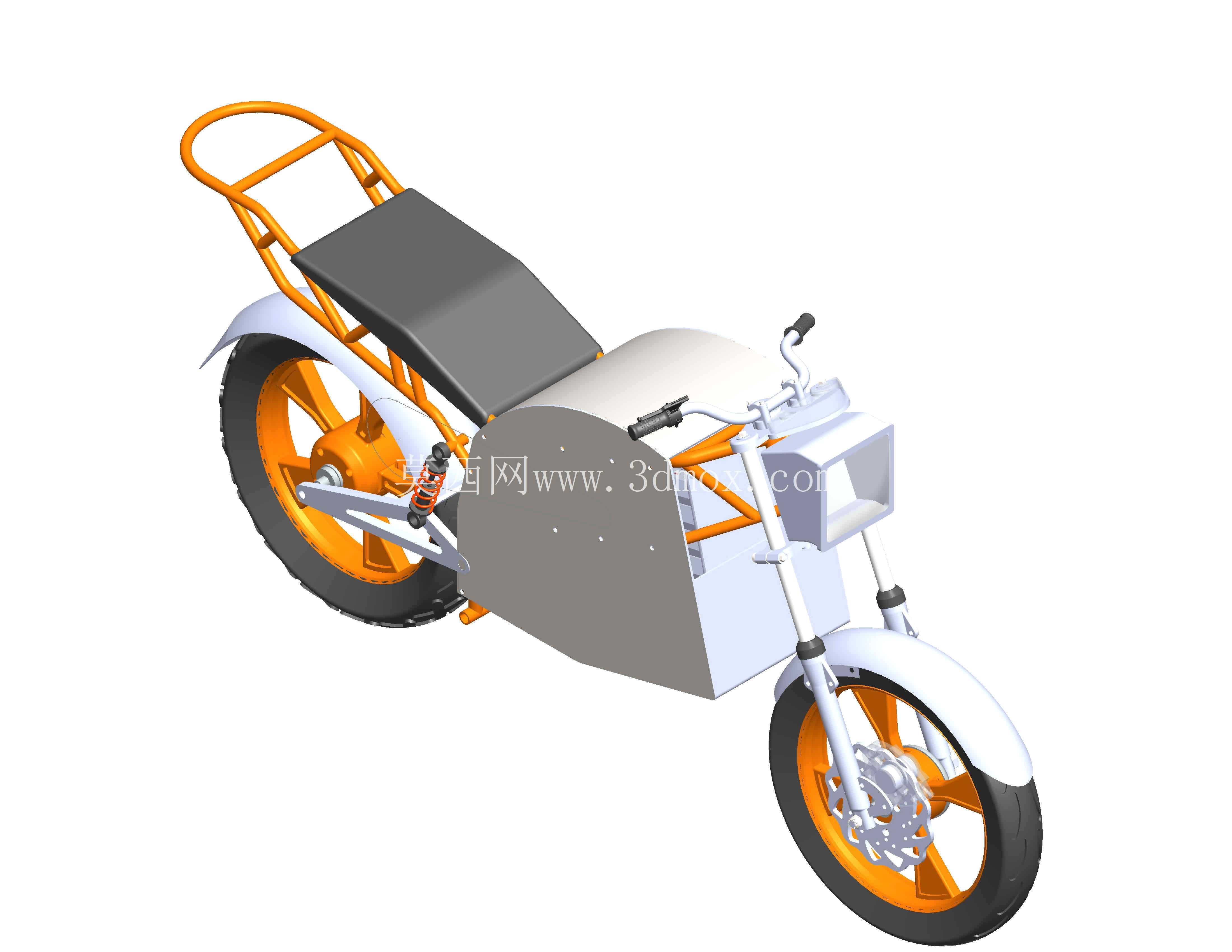

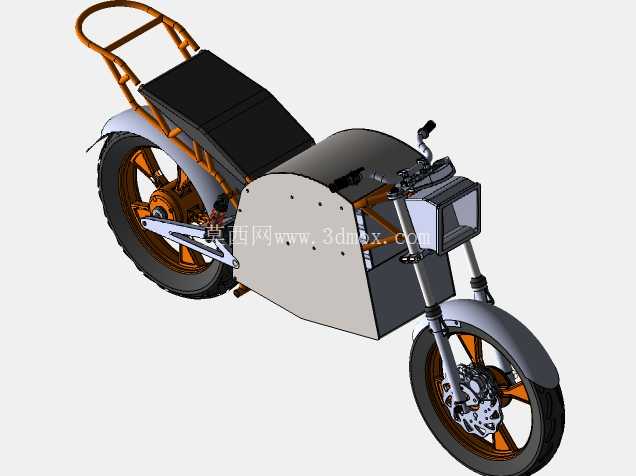

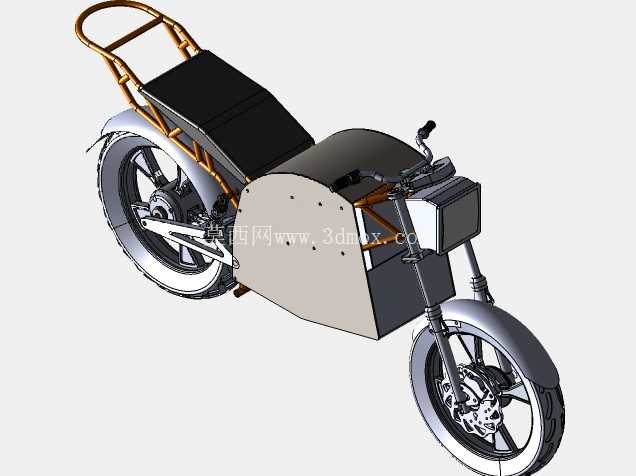

管式桁架结构电动自行车车架三维设计

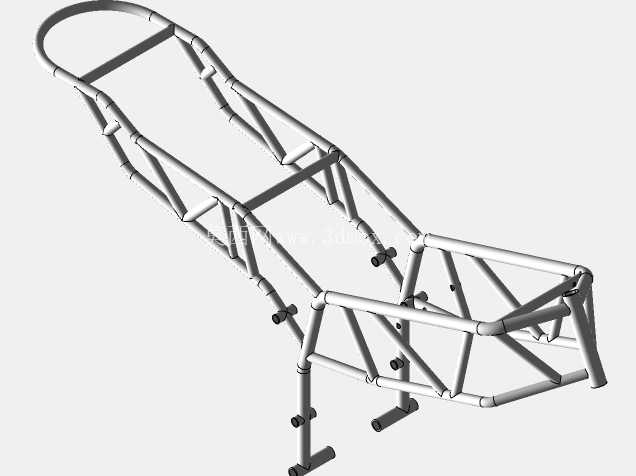

　　这款管式桁架结构的电动自行车车架，是面向短途代步出行场景开发的承载主体结构，日常应用覆盖城市通勤、社区短途接驳、休闲骑行等多个民用出行领域，作为整车的核心承载部件，需要承担骑行者重量、电池组载荷、行驶过程中的路面冲击载荷，同时为转向系统、驱动系统、轮组、座椅、脚踏等所有附属部件提供精准的安装定位基准。从结构设计逻辑来看，整体采用圆管弯折后拼接焊接的桁架式构型，没有采用传统踏板车常用的冲压钣金拼焊结构，核心思路是通过管材的空间排布形成连续的传力路径，在控制整体重量的前提下保证足够的扭转刚度与弯曲强度，避免行驶过程中车架出现过度形变影响操控稳定性。

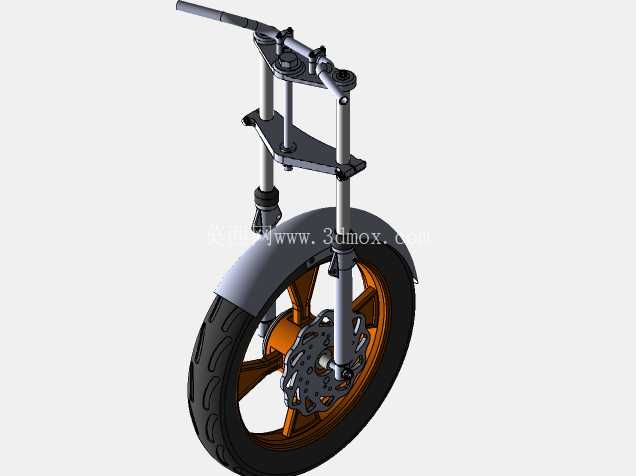

　　车头位置的环形管结构是前叉转向管的安装位，预留的同轴安装孔位需要保证与前叉立管的配合公差，转向轴线的后倾角度经过反复校核，兼顾低速骑行的转向灵活性与高速行驶的方向稳定性，不会出现转向过于灵敏导致的晃动感，也不会因为转向阻尼过大让挪车、转向操作过于费力。沿车架纵向延伸的多组斜向支撑管，将车头区域的受力均匀分散到中部的电池安装区与后部的后轮安装区，中部的平直管段专门预留了电池仓的安装固定点，管架之间的空间尺寸刚好适配常规规格的电动自行车锂电池组，固定点的位置避开了电池的走线接口，同时保证电池安装后重心落在整车前后轴的中心区域，避免重心偏前或偏后影响骑行平衡。车架下部预留的多组凸台安装位，分别对应脚踏机构、中置驱动电机、底部护板、脚撑的安装需求，每个安装位的同轴度、孔位间距都按照装配公差要求做了约束，不需要后期二次打孔修正就能完成标准件的装配。后部的三角收敛结构是后轮与后减震、座椅支撑的安装区域，多根管材交汇的焊接节点做了应力分散处理，避免应力集中导致的管材疲劳开裂，后轮安装位的开档尺寸匹配常规电动自行车的轮毂电机宽度，碟刹安装座的位置与后轮碟片的对应精度满足制动系统的装配要求，不会出现碟片蹭刹的问题。

　　从安装边界尺寸来看，整车架的长度方向尺寸控制在常规两轮代步车的通行范围内，宽度方向最宽处不超过车把的常规宽度，能够顺利通过小区门禁、非机动车道的隔离桩，不会因为车架过宽影响通行便利性；车架的离地间隙参考城市铺装路面的使用场景做了设定，既不会因为离地过低在经过减速带、路面坑洼时出现磕碰，也不会因为离地过高导致整车重心抬升，影响停车时脚部的着地便利性。管材的管径选择经过受力仿真验证，主受力管采用稍大管径的薄壁圆管，辅助支撑管采用稍小管径的同材质管材，在保证整体强度的前提下尽可能降低结构自重，所有管材的弯折弧度都做了圆滑过渡，没有出现锐角弯折导致的应力集中问题，焊接位置的拼接间隙控制在焊接工艺允许的范围内，方便后续焊接工序的作业，焊接完成后整体形变可控，不需要大量的后期校形工作就能满足装配精度要求。

　　车架上的所有附属安装点都采用凸台焊接的形式，没有在主受力管上直接打孔削弱管材强度，每个安装点的螺纹孔深度都满足对应紧固件的旋合长度要求，避免长期使用后出现螺纹滑牙的问题。走线孔位的预留位置顺着管材的排布方向设置，刹车线、电源线、控制线可以顺着管材内壁或外侧固定排布，不会出现走线凌乱、管线外露易磨损的问题。整体结构没有多余的装饰性构件，所有管材都参与受力传力，兼顾了结构强度、自重控制、装配便利性三方面的实际需求，能够适配民用电动自行车的量产加工与日常使用要求。
