便携带盖吸管饮水瓶曲面结构设计

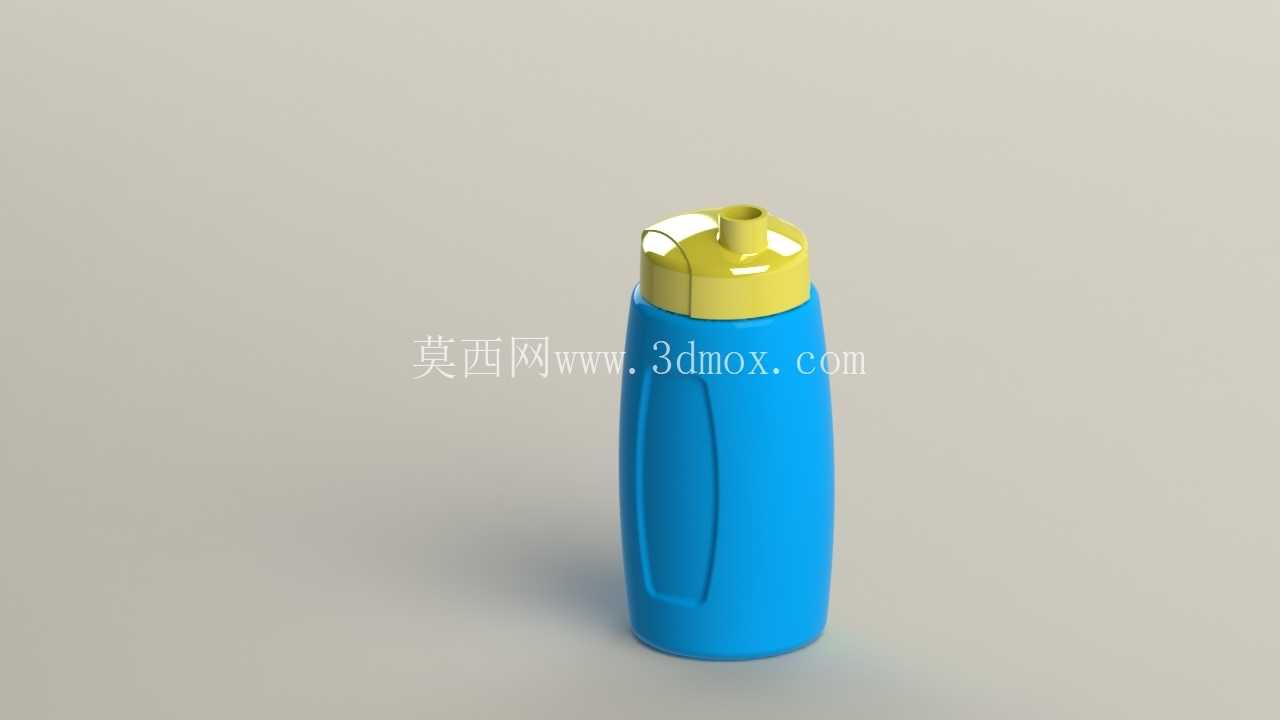

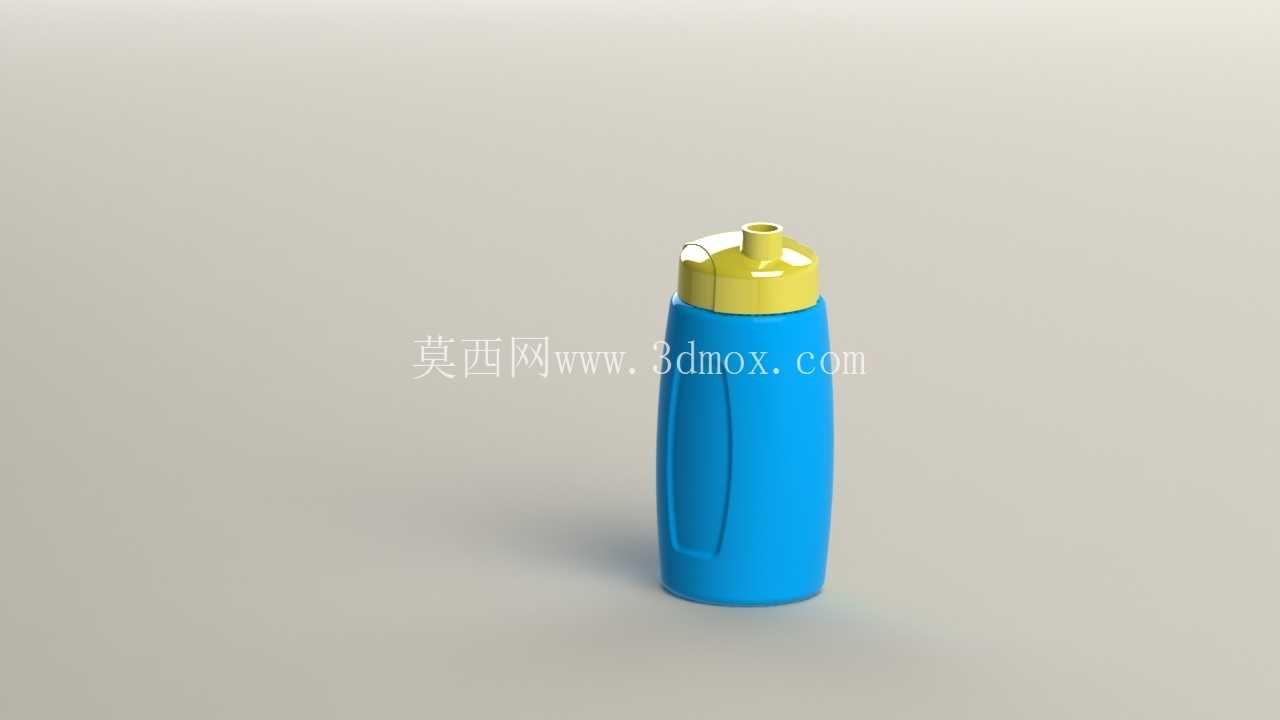

　　日常户外出行、学生课间饮水、办公场景补水这类高频使用场景里，带吸管的便携水瓶一直是受众接受度很高的容器品类，相比广口直饮瓶，吸管结构能避免仰头饮水的动作，在骑行、伏案工作、运动间隙补水时都能减少动作幅度，降低呛水风险，也能避免瓶内液体晃洒。这款带吸管的水瓶在结构设计上，首先考虑的是手持握持的贴合度，瓶身采用收腰式曲面过渡，整体轮廓从瓶底向上先缓慢收窄再在靠近瓶盖处略微外扩，匹配成年人手掌自然握持时的指腹贴合弧度，日常单手握持时不需要刻意调整手型就能稳定抓握，即使瓶身外壁沾有少量冷凝水也不容易打滑。

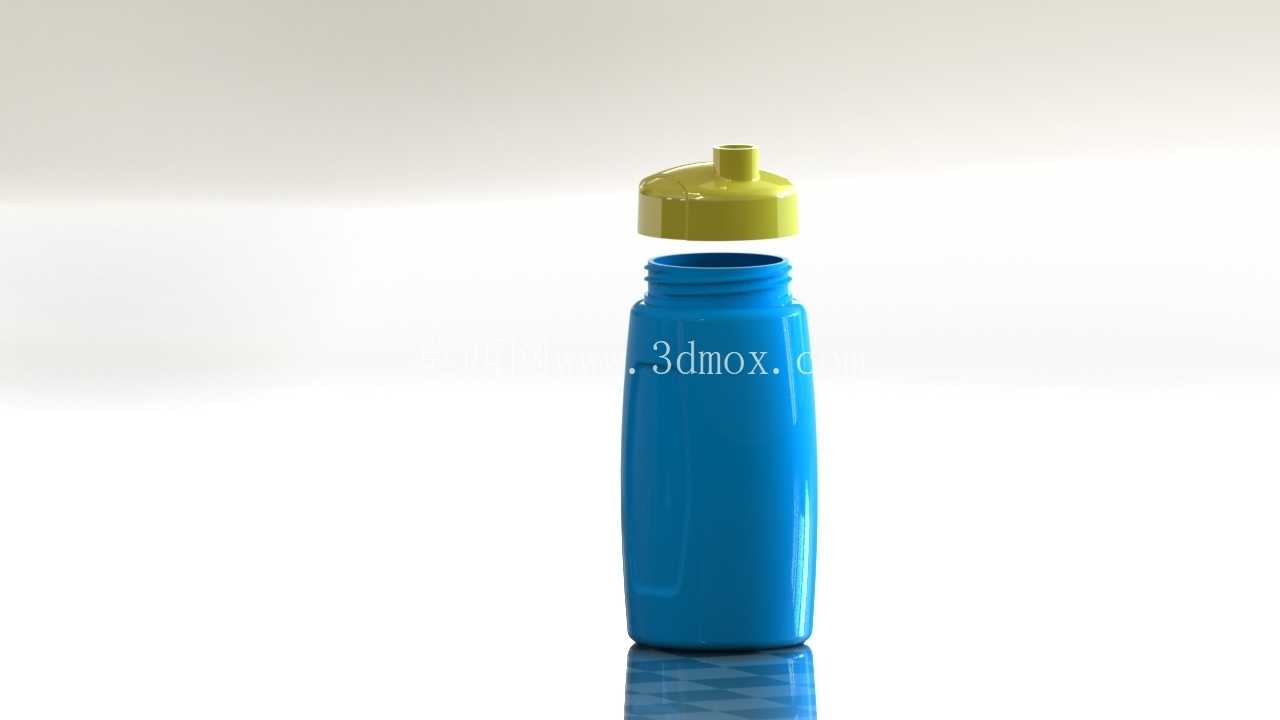

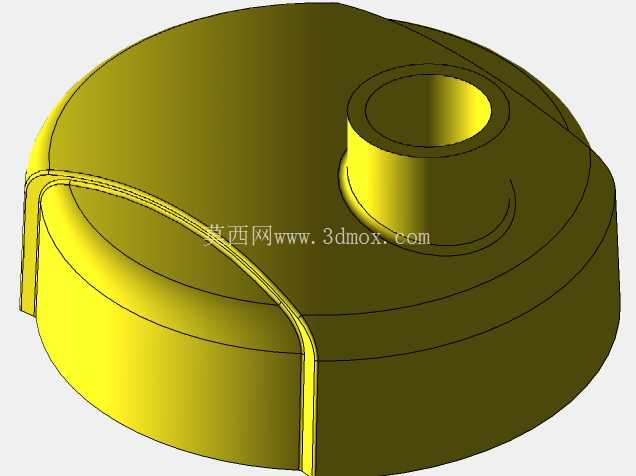

　　瓶底部分做了微向内凹的平底结构，边缘设置了一圈宽度3mm的支撑环，放置在平整桌面时支撑环完全接触承载面，避免瓶底平面加工公差导致的放置不稳问题，同时内凹结构能减少瓶底与桌面的直接接触面积，降低日常放置时的摩擦刮花概率。瓶盖部分采用旋合式密封结构，与瓶口配合的位置设置了环形密封槽，装配硅胶密封圈后能实现倒置不漏水的密封效果，吸管集成在瓶盖内部，上端伸出瓶盖顶面形成吸嘴，吸嘴做了圆弧过渡处理，没有尖锐棱角，接触唇部时不会产生异物感，下端延伸至瓶底附近，搭配瓶底的微弧曲面，能尽可能减少瓶内残余液体量，避免剩余少量液体无法吸出的问题。

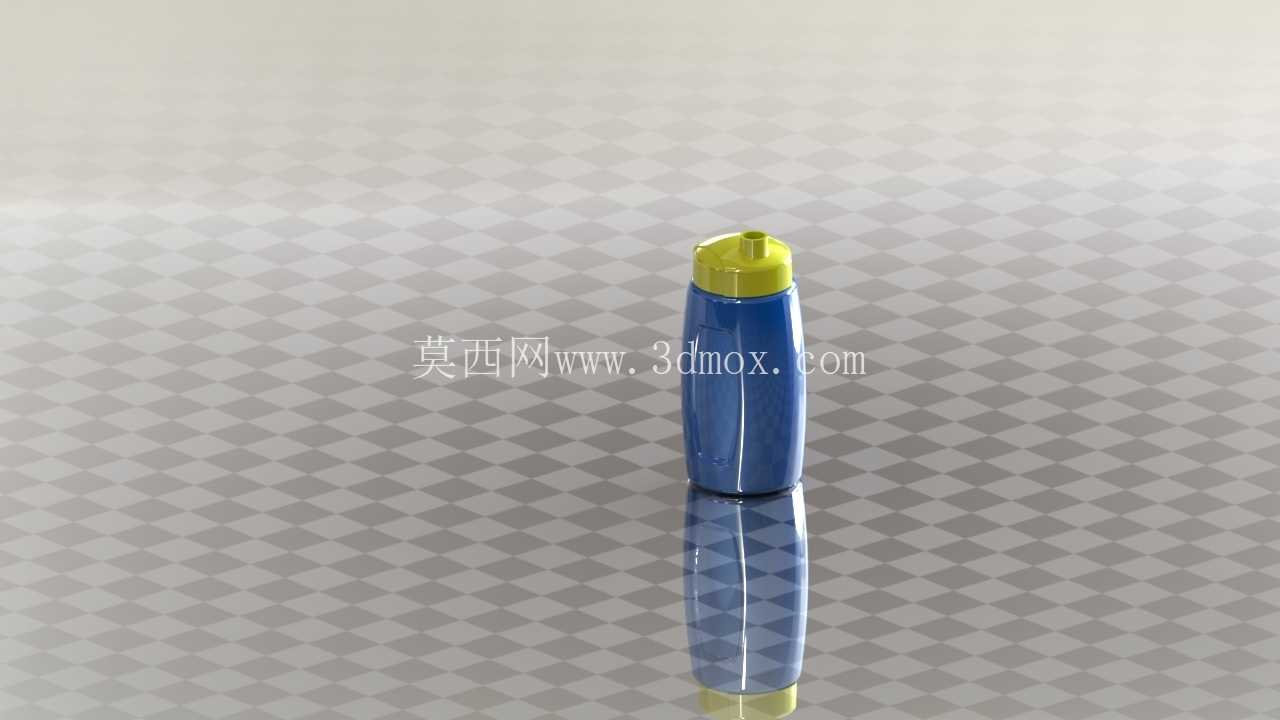

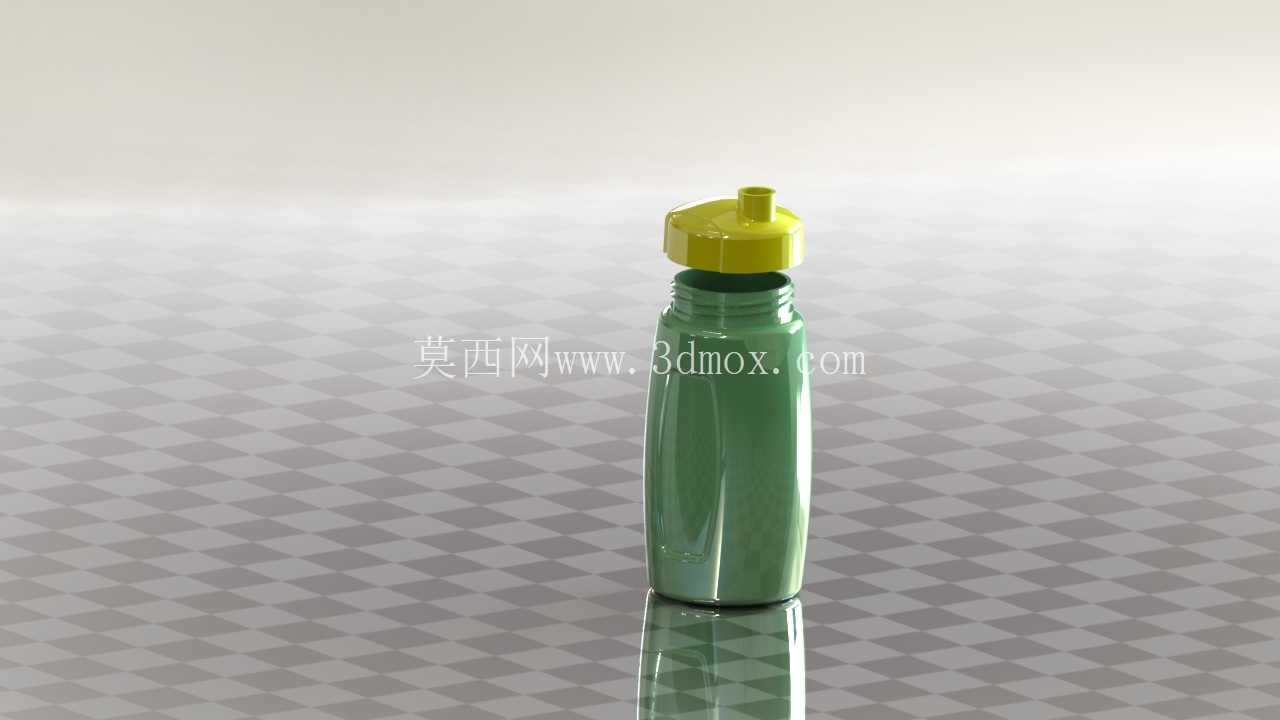

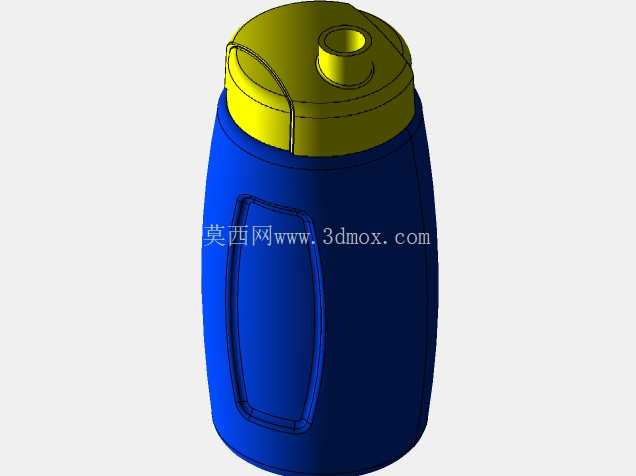

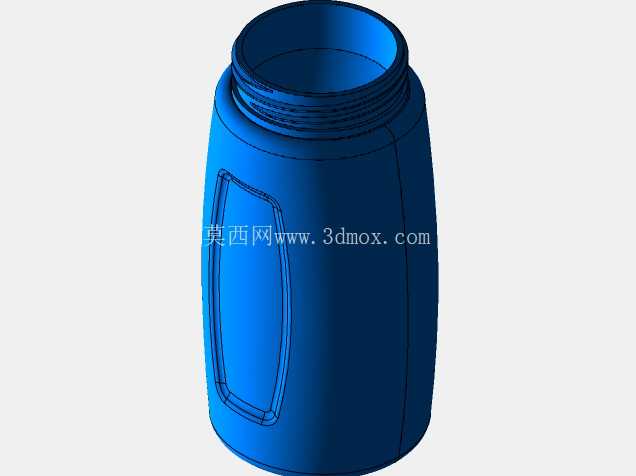

　　在曲面建模阶段，瓶身的整体曲面采用多段样条曲线构建轮廓线，通过曲面放样生成基础曲面后，对握持区域做了曲率连续调整，保证整个瓶身曲面没有突兀的折角，光线照射下的反射过渡均匀，后续做外观渲染时能更好呈现塑料材质的通透或哑光质感。瓶盖与瓶身的配合边界做了0.2mm的错位间隙设计，既保证旋合时的顺畅度，也避免长期使用后塑料件轻微形变导致的旋合卡滞问题。考虑到日常使用中可能出现的跌落场景，瓶身壁厚做了差异化设计，瓶底支撑环位置壁厚加厚至2.5mm，瓶身主体区域壁厚保持1.8mm均匀过渡，瓶盖旋合螺纹位置壁厚2mm，在控制整体重量的前提下，提升易磕碰位置的抗冲击能力，日常从桌面高度跌落至硬质地面时不容易出现开裂变形。

　　吸管的内径设置为6mm，既能保证吸水时的液体流速适中，不会因为管径过大导致出水太急呛到，也不会因为管径太小出现吸水费力的问题，吸管与瓶盖的配合位置做了倒扣结构，日常拆卸清洗时可以轻松拔出，安装后也不会因为瓶身晃动出现吸管脱落的情况。整体外形尺寸控制在直径70mm、总高度190mm的范围内，能够适配绝大多数常规尺寸的自行车水壶架、汽车杯架以及书包侧袋，不需要额外占用过多收纳空间，日常通勤、短途出行携带都十分方便。在结构细节处理上，瓶盖顶面的吸嘴位置做了微凸的挡边，当瓶盖拧开倒置时，残留在吸嘴内的少量液体不会顺着瓶盖顶面流到瓶身外壁，避免弄湿握持的手部或者放置的桌面。瓶身表面没有设置多余的凸起结构，整体曲面光滑连续，日常清洗时可以直接用海绵擦拭整个外壁，不容易藏污纳垢，也不会因为有凹陷结构导致积水残留。
