机加工夹持用台虎钳结构设计方案

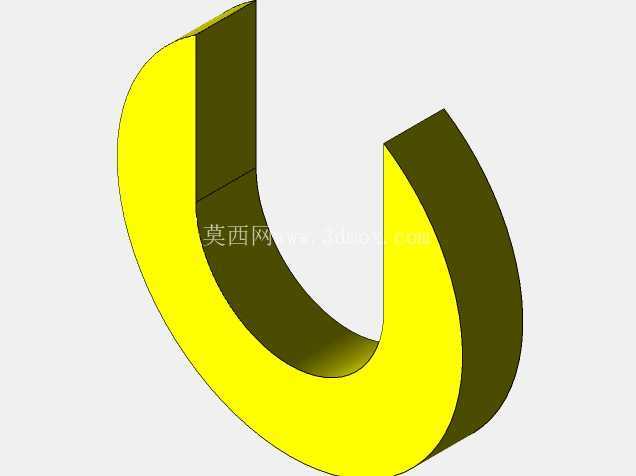

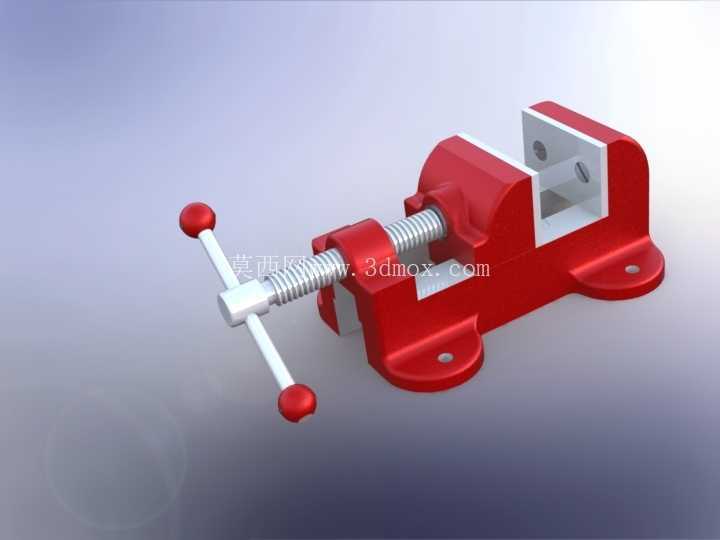

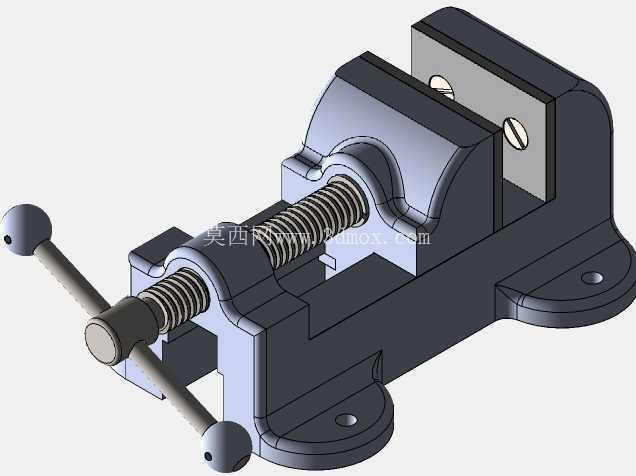

　　台虎钳作为机加工、装配、维修场景中最基础也最核心的夹持工装，其结构合理性直接决定了工件装夹的稳定性与操作便利性。本次设计的台虎钳采用经典的丝杠传动夹紧结构，整体为固定式底座安装形式，可通过底座预留的两个沉头安装孔配合螺栓，固定在钳工工作台、机加工辅助台面上，安装时需保证底座与工作台面贴合度不低于0.1mm/m，避免装夹后出现受力倾斜导致的工件夹持偏移。

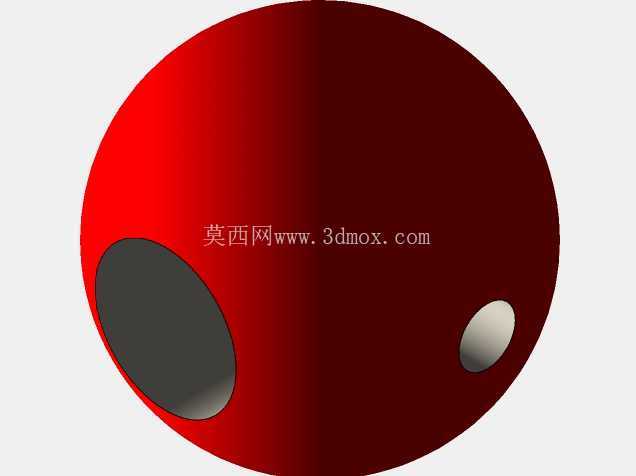

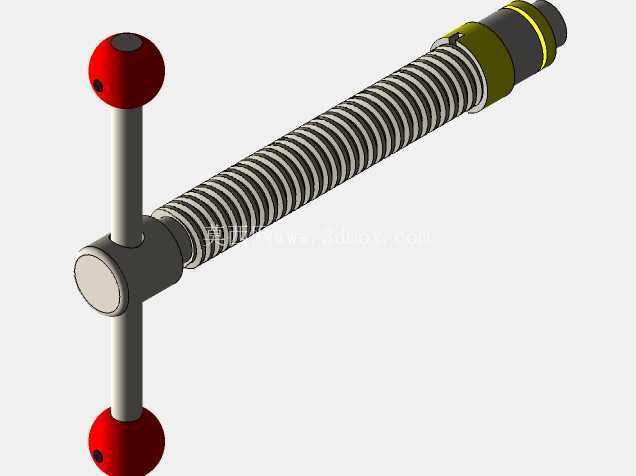

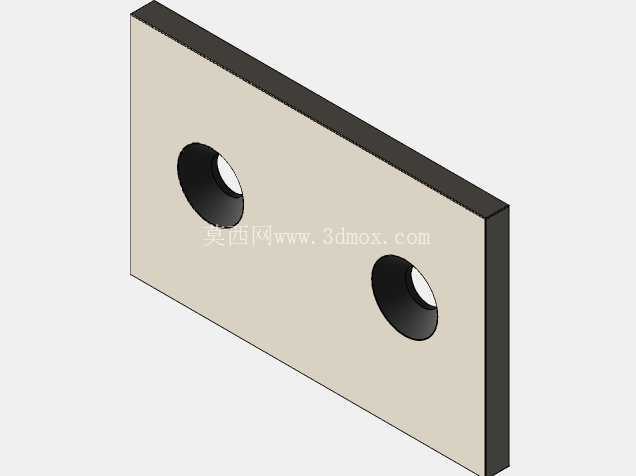

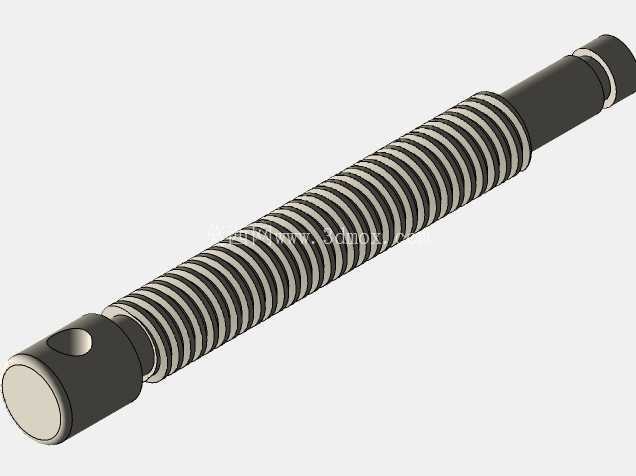

　　从功能特性来看，该台虎钳的活动钳身通过梯形丝杠与固定钳身连接，梯形丝杠选用Tr12×3规格，具备自锁特性，夹紧工件后不会因加工过程中的振动出现松脱问题，丝杠端部搭配带球形握柄的操作杆，操作时可通过转动操作杆带动活动钳身沿固定钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧动作，最大开合行程可覆盖常规小型零件的装夹需求，钳口部位预留了可更换钳口板的安装位，可根据加工需求更换光面、齿面或者软质钳口板，避免装夹过程中夹伤工件表面。

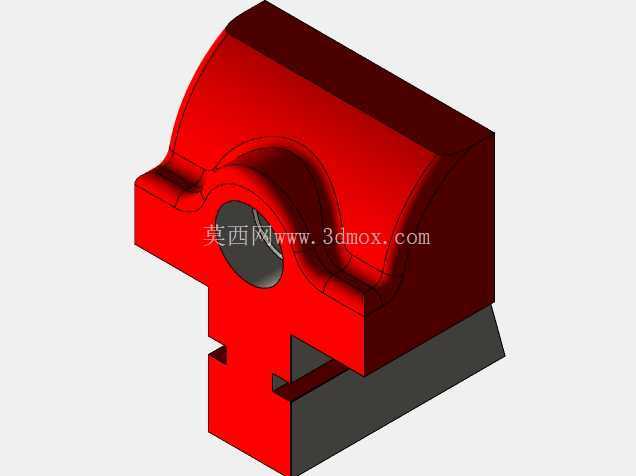

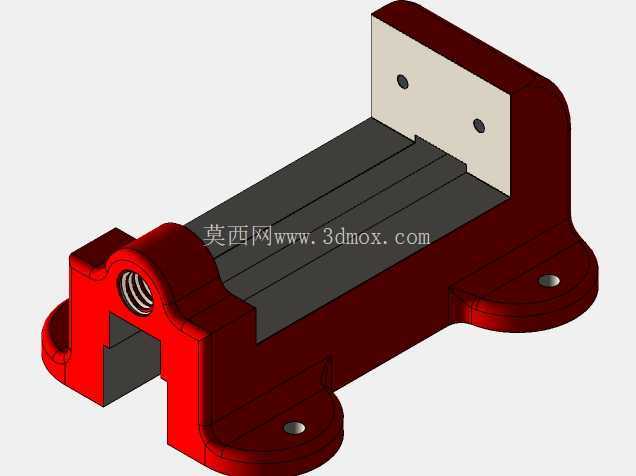

　　设计过程中优先考虑了受力传递路径的合理性，固定钳身与底座为一体化铸造结构，材质选用HT200灰铸铁，具备良好的减震性能，可有效吸收锉削、锯削、轻量钻削过程中产生的振动，避免振动传递到工作台影响操作精度。活动钳身与固定钳身的配合面采用燕尾槽导向结构，配合间隙控制在0.02-0.05mm之间，既保证活动钳身滑动顺畅无卡滞，又避免间隙过大导致的装夹角度偏差，钳口的夹持面与底座安装面的垂直度公差控制在0.03mm/100mm以内，保证装夹后工件的基准面与工作台面保持垂直，满足钳工划线、修配等工序的精度要求。

　　在实际应用场景中，该台虎钳可适配多类作业需求：在钳工装配场景下，可夹持小型零部件完成销钉压装、螺丝紧固、零件修配等操作；在小型零件机加工场景下，可固定在钻床、小型铣床工作台面上，完成小型零件的钻孔、铰孔、轻量铣削作业；在设备维修场景下，可夹持待维修的小型五金零件、机械零部件，完成零件拆卸、打磨、修复等工序。设计时充分考虑了操作的人机工程性，操作杆的长度设置为160mm，操作时的力臂长度适配普通人手部操作力度，夹紧常规硬度工件时无需借助加力杆即可达到足够的夹紧力，避免过度施力导致丝杠变形或者钳身损坏。

　　外形尺寸方面，该台虎钳整体长度控制在220mm左右，固定钳身高度为80mm，安装孔中心距为110mm，安装孔直径适配M10规格的固定螺栓，安装后整体突出工作台面的高度为100mm，符合常规钳工操作的作业高度需求，不会因高度过高导致操作时手臂悬空疲劳，也不会因高度过低导致操作时弯腰幅度过大。钳口宽度设计为70mm，可覆盖绝大多数小型机械零件、五金工件的装夹需求，对于异形工件，也可通过搭配专用钳口垫块实现稳定装夹。

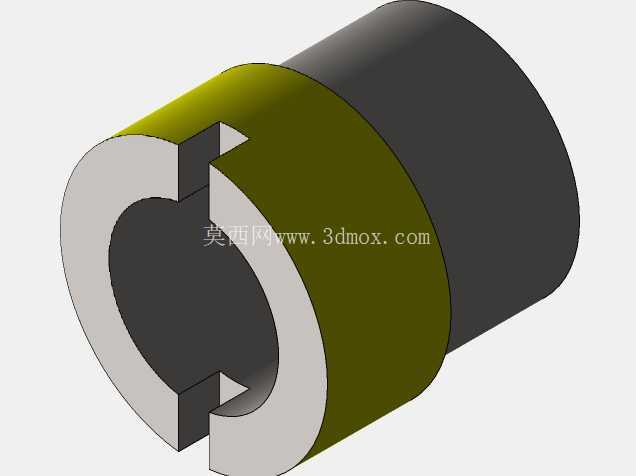

　　结构细节上，丝杠与活动钳身的连接部位采用推力球轴承承载，转动操作杆时的摩擦力更小，操作更轻便，长时间使用也不会出现丝杠端部磨损导致的操作卡滞问题。固定钳身与活动钳身的所有棱边均做了R2-R3mm的倒圆角处理，避免操作过程中尖锐棱边划伤操作人员，提升使用安全性。整体结构无多余复杂零部件，所有易损部位均为可更换设计，后期维护时仅需更换磨损的钳口板、丝杠等部件即可，无需整体更换台虎钳，降低了长期使用的维护成本。

　　在建模过程中，所有配合面均按照实际加工公差进行参数化设置，装配体中各零部件的干涉量控制为0，可直接用于生成工程图指导生产加工，也可作为工装设计的参考模型，用于自动化夹持机构的原理验证与结构优化。
