小轮特技BMX自行车整车结构三维数模

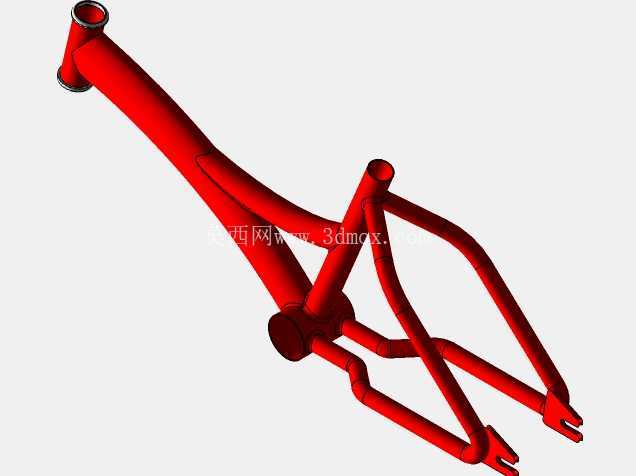

　　这套小轮特技自行车数模围绕BMX整车结构展开，建模时没有把它当作普通通勤自行车处理，而是从极限运动车辆的受力路径、操控姿态和零部件装配关系入手，逐步还原车架、前叉、车把、轮组、传动、脚踏、座垫及附件的空间形态。整车最核心的部分是菱形车架，上管、下管、立管、后上叉和后下叉共同构成主要承载框架。特技骑行中，车架不仅承受骑乘者体重，还要吸收落地冲击、转向扭矩、踏板发力以及车架侧面拖拽时产生的附加载荷，因此管段之间的过渡不能只追求外观顺滑，还要保证连接处具有连续的力流走向。模型中车架主管采用较紧凑的几何比例，轴距相对普通城市自行车更短，这样可以提高原地转向、抬前轮、后轮滑和街式障碍动作时的灵活性。

　　前叉部分保留了明显的前倾角度，叉肩与立管之间形成稳定的转向轴线。前叉长度、头管角度和轮心位置共同决定车辆的操控特性：叉体过长会使车头响应变慢，过短则会在前轮落地时产生过于急促的俯仰。数模通过曲面与实体结合的方式表现叉腿、叉桥和转向管的衔接，使前叉既具有圆管构件的流畅外形，也能在剖切或干涉检查时体现真实壁厚和装配空间。车把区域采用高抬升的小轮车典型布局，横把、把立、握把和刹车操纵件组成直接操控模块。车把高度明显高于普通自行车，目的是让骑手在站立踩踏、拉车头和腾空落地时保持更直立的上身姿态，减少手腕和肩部的过度前伸。把立与前叉转向管之间的连接位置需要严格同轴，横把回转时不能与车架上管或骑手腿部发生干涉。

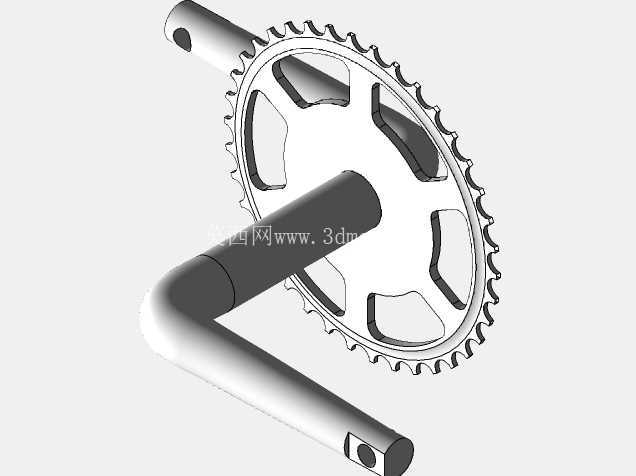

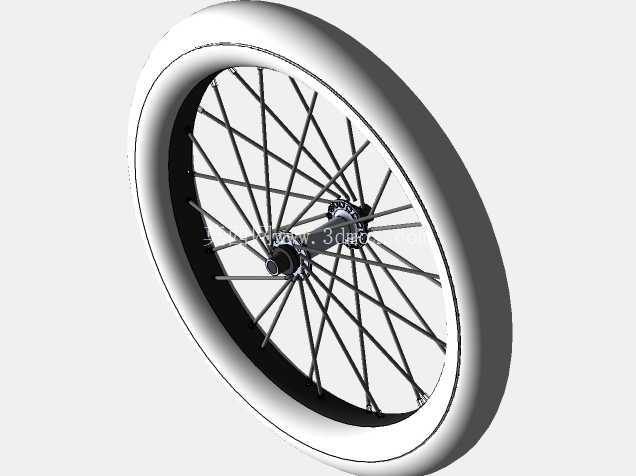

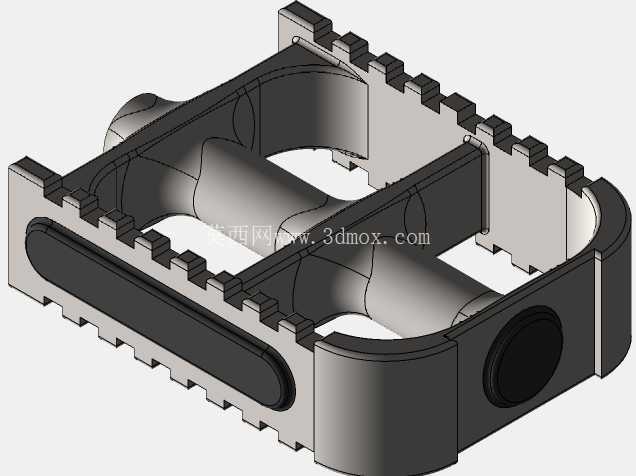

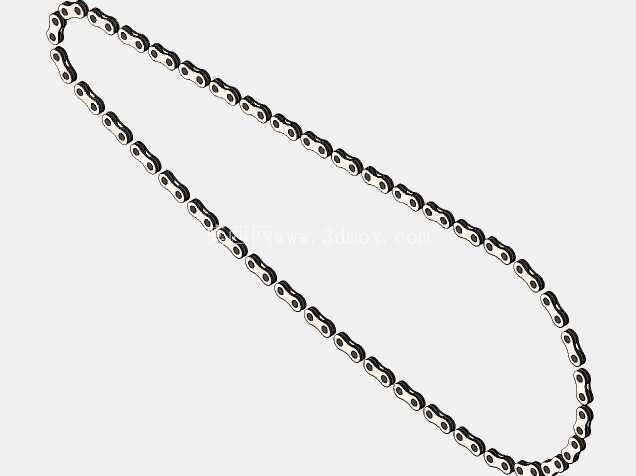

　　模型中把横两端的握把、刹车手柄及相关小零件均按实际装配方向布置，能够用于检查最大转角下的手部操作空间。轮组是整车承受冲击最直接的部件。前后轮均由轮胎、轮圈、辐条、花鼓和轴件构成，小直径车轮使整车重心更低，也让急转和腾跃后的姿态修正更快。轮胎断面较宽，胎体饱满，适合在硬质铺装、坡道边缘和街式道具表面获得足够接触面积。轮圈直径与前叉、后叉开档宽度相互约束，花鼓轴线必须与叉端安装槽对齐，否则轮组在装配后会出现偏摆或链条线错位。辐条在模型中以细密结构呈现，虽然视觉上占比小，但对表现轮组真实感和旋转层次很重要。传动系统由牙盘、曲柄、脚踏、链条和后飞轮区域组成。BMX车辆通常追求简单可靠，齿比不需要复杂多级变速，而是强调瞬时发力和低维护性。模型中曲柄长度与中轴位置、脚踏离地间隙相互关联：曲柄过长会在压弯或通过坡道时增加脚踏触地风险，过短又会削弱杠杆发力。脚踏采用带防滑轮廓的平台式结构，安装在曲柄端部，随曲柄旋转形成明确的运动包络。设计检查时需要关注脚踏在下死点附近与地面、坡道侧壁以及前轮转向后的间隙，这些边界直接关系到特技动作是否可实现。座垫和座管在BMX车上并不承担长时间坐姿骑行的主要功能，更多是在特定动作中提供夹持、借力或短暂支撑。模型中座垫位置较低，外形紧凑，座管插入立管后与车架保持同轴。后叉末端、刹车安装位、链条张紧区域和轮轴固定位置之间距离较近，这些局部结构虽然尺寸不大，却决定了后轮拆装、链条调整和维护便利性。

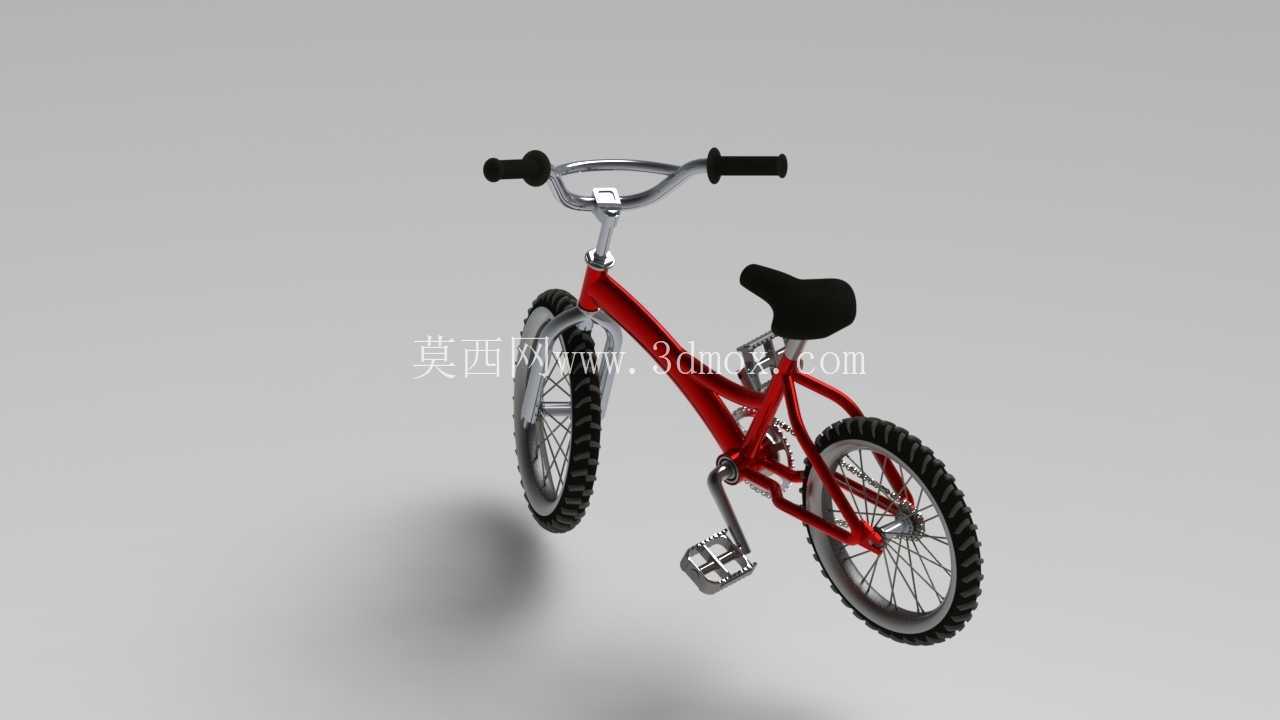

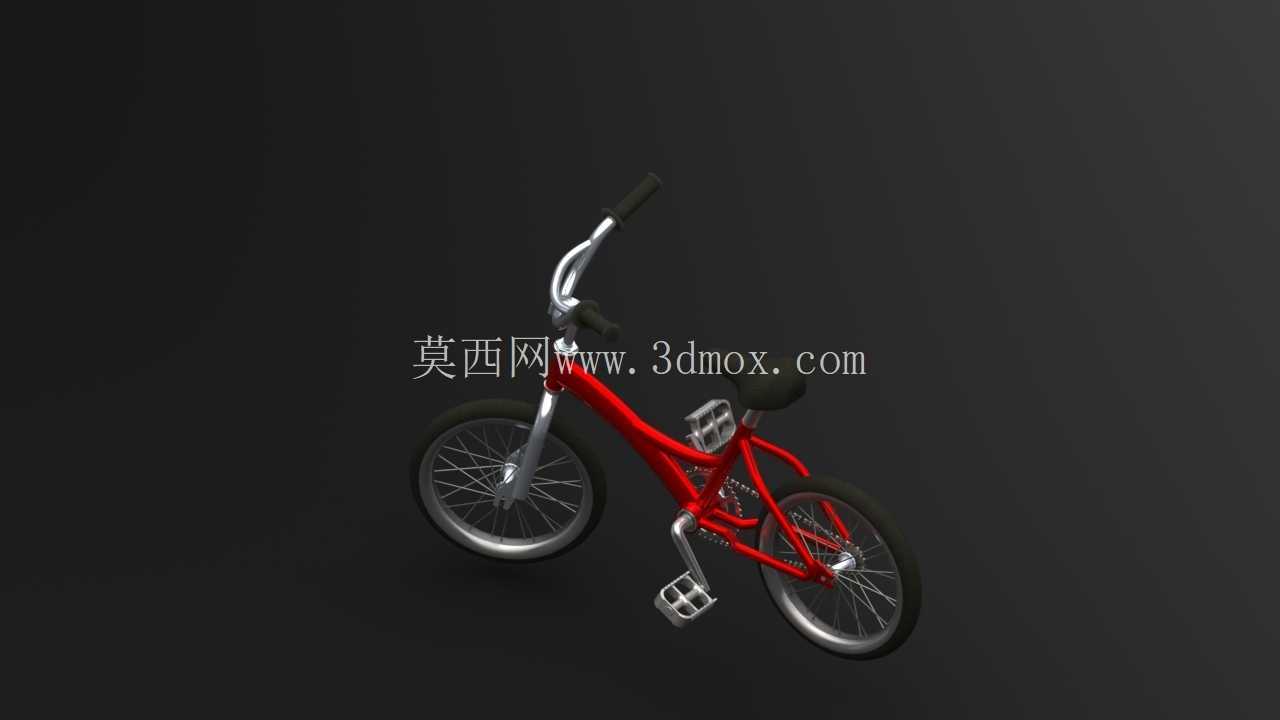

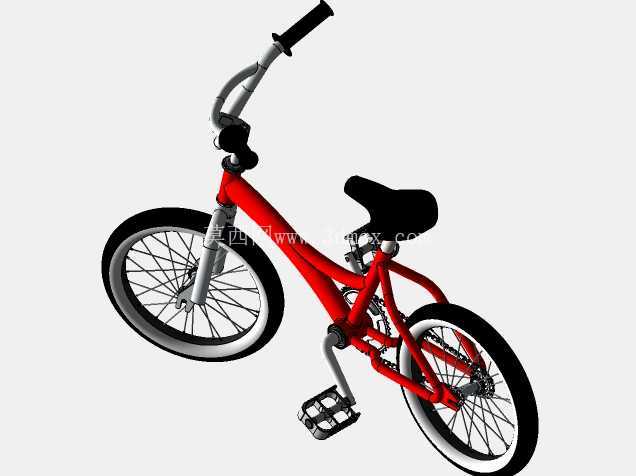

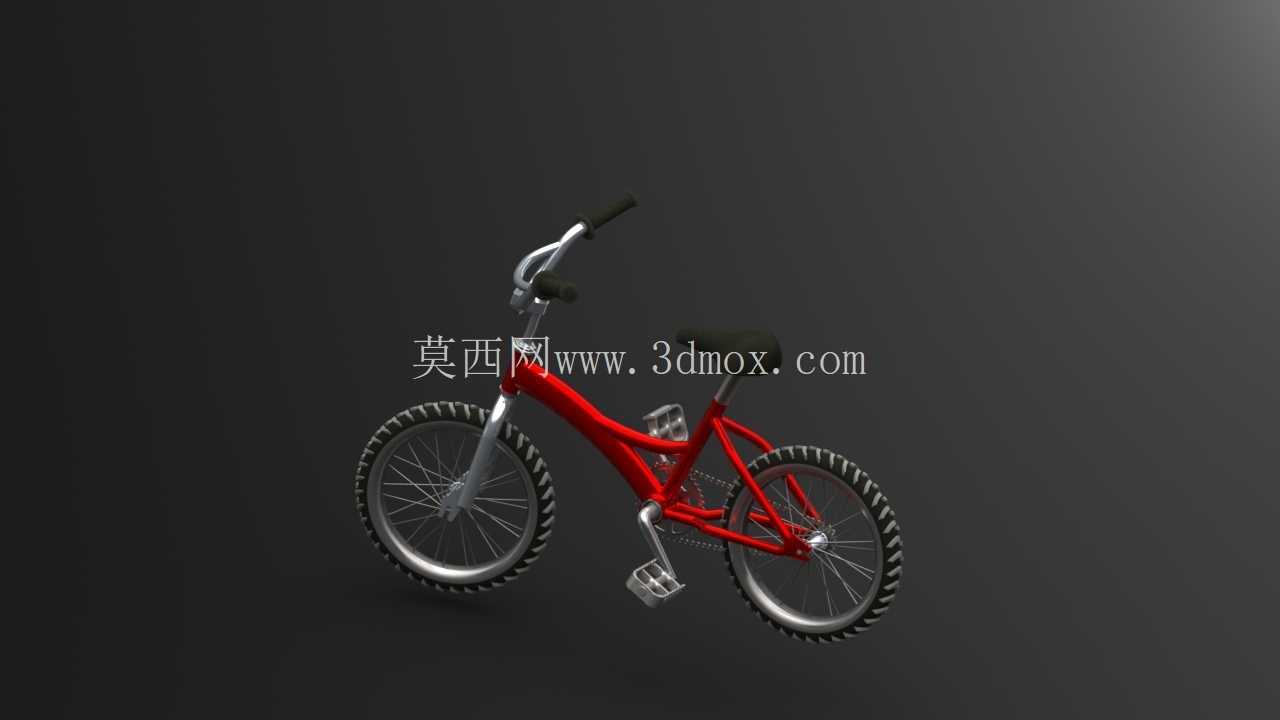

　　整车外形边界可以从几个关键尺寸理解：轮径偏小，车架前后三角紧凑，车把宽度大于肩宽以保证转向力矩，脚踏外伸宽度需要兼顾踩踏稳定性与通过性，车把最高点与座垫、车架上管之间形成明显高度差。数模在建立时将这些尺寸关系通过实体位置表达出来，而不是依赖孤立零件堆叠，因此能够支持整车姿态评审、运动干涉分析、零部件改型和展示渲染。从应用场景看，该结构可用于自行车产品设计中的概念方案沟通、特技车结构教学、整车装配演示以及运动器材开发前期验证。工程人员可以在此基础上调整头管角度、后叉长度、五通高度、把立长度和轮组规格，对比不同几何参数对操控稳定性的影响；也可以把车架作为主基准，继续细化焊接接头、轴系配合、刹车走线和表面涂装分件。模型的价值不在于单一外观展示，而在于把小轮车紧凑、坚固、强调直接操控的机械特征完整呈现出来，使结构设计者能够在三维空间中理解各部件如何共同承受冲击、传递踩踏力并完成转向动作。
