运动款多辐条乘用汽车轮毂带胎结构

　　该轮毂结构面向民用运动型乘用车辆开发，适配常规紧凑级及中型家用轿车、入门运动轿跑的行走系统改装与原厂配套场景，日常行驶中承担承载整车整备质量、传递半轴输出扭矩、缓冲路面冲击的核心作用，同时兼顾行驶过程中的散热需求与外观视觉效果。设计阶段首先围绕轮辋的安装边界做基准约束，轮辋部分采用常规深槽式结构，适配标准子午线真空轮胎，胎圈座的角度、凸缘高度完全匹配民用轿车常用轮胎的安装尺寸，轮辋的中心定位孔直径、PCD螺栓孔分布圆参数完全对应主流乘用车型的轮毂安装法兰规格，安装面的偏距设置兼顾轮距匹配与转向避让需求，装车后不会与翼子板、刹车卡钳、转向拉杆产生运动干涉，满足满载工况下的跳动行程余量要求。

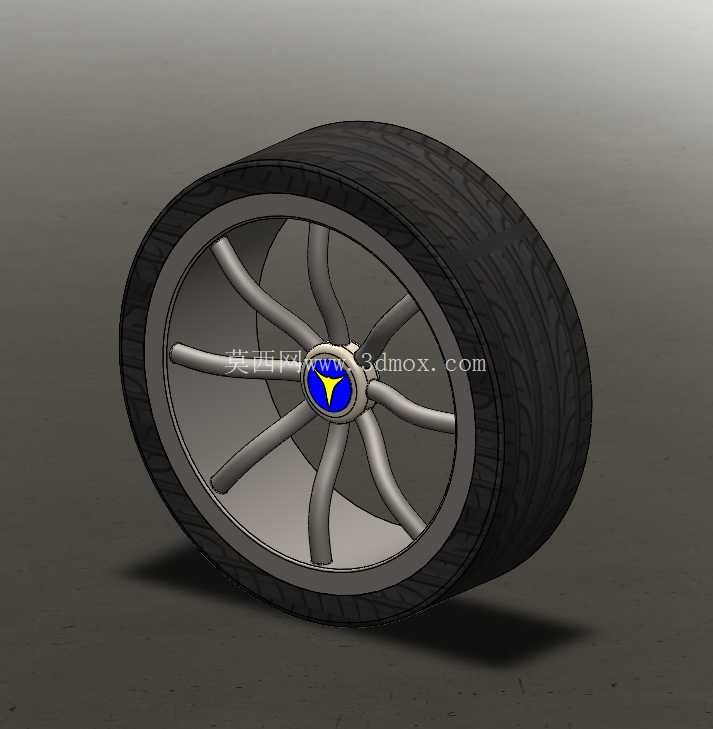

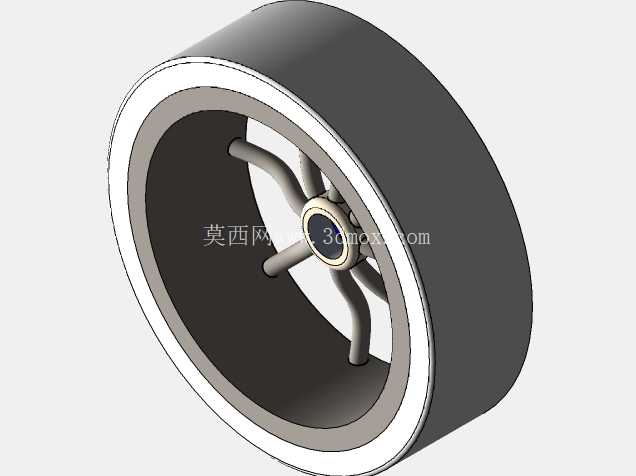

　　轮辐部分采用十辐分叉式曲面造型，每两根辐条从中心轮毂盖位置向外延伸至轮辋内侧连接位，辐条截面采用变厚度设计，靠近中心安装座的位置截面厚度更大，向轮辋方向逐步收窄，在保证整体抗弯、抗扭强度的前提下尽可能降低非簧载质量，辐条之间的镂空区域预留了足够的通风间隙，车辆行驶时气流可以顺畅穿过辐条间隙，带走刹车盘、刹车片摩擦产生的热量，避免连续制动工况下制动系统热衰减。轮毂中心盖采用嵌入式卡扣结构，与中心安装座的凹槽尺寸匹配，安装后表面与轮辐正面齐平，不会额外增加风阻。

　　配套的轮胎部分还原了民用运动轮胎的胎面花纹结构，胎面的主排水沟、横向花纹槽、胎侧的标识区域都做了对应结构还原，胎体与轮辋的配合位置完全贴合真实装配状态，胎侧的厚度、胎唇的结构都符合真空轮胎的常规设计参数，能够直观展示轮毂与轮胎装配完成后的整体状态。从结构强度角度考虑，轮辐与轮辋的连接位置做了圆弧过渡处理，避免应力集中，中心安装座的螺栓孔周围做了局部加厚，承受螺栓锁紧力与行驶过程中的交变载荷，轮辋的胎圈座位置做了表面粗糙度的对应设计，保证轮胎安装后的气密性，避免行驶过程中漏气。

　　该结构在建模过程中完全遵循真实轮毂的生产工艺逻辑，轮辐的曲面造型兼顾铸造工艺的拔模角度要求，不存在倒扣结构，无需额外抽芯即可通过常规低压铸造工艺完成毛坯生产，后续机加工工序仅需针对安装面、螺栓孔、中心孔、胎圈座位置做精加工即可，加工余量设置符合常规轮毂生产的工艺要求，不会出现过多的材料浪费。实际装车场景中，该款轮毂能够适配17-18寸的常规轮胎规格，对应车型的轴荷不超过800kg，满足日常城市道路、高速行驶的强度要求，曲面辐条的造型在车辆行驶过程中能够形成独特的视觉效果，同时辐条的镂空设计相比同尺寸密辐条轮毂重量更低，能够有效降低非簧载质量，提升悬挂系统的响应速度，改善车辆的操控表现。建模过程中对轮毂的安装配合面做了精准的尺寸约束，中心孔与车轴法兰的配合采用间隙配合公差，螺栓孔的位置度公差满足常规轮毂安装的精度要求，装车后不会出现车轮偏摆、动平衡超差的问题，轮辋的径向跳动、端面跳动参数都控制在民用轮毂的标准范围内，搭配常规轮胎后做动平衡即可正常使用。
