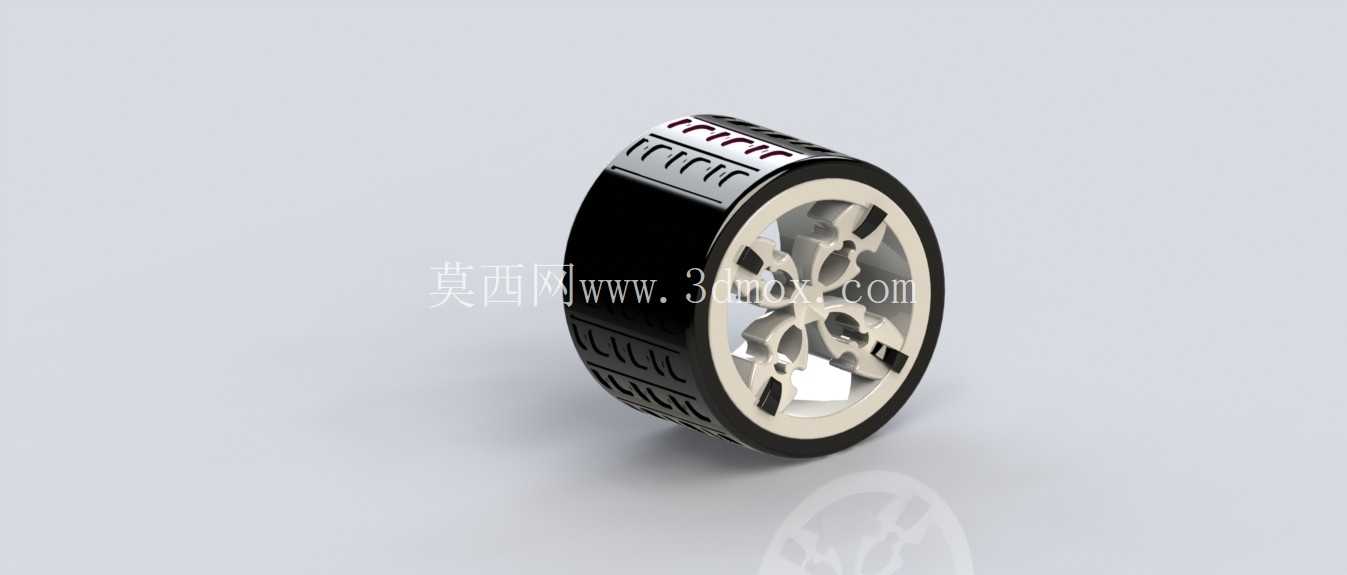

多辐条镂空造型乘用车合金轮毂结构

日常做底盘行走部件建模时，轮毂是很容易被新手做偏的零件，很多人只盯着外观曲面做，忽略了和周边部件的装配边界，最后出的模型看着好看，实际装不上轮胎、卡不进制动卡钳，完全没法用于结构验证。这次做的这款合金轮毂，首先是从乘用车日常使用的场景倒推设计逻辑的，日常家用车的轮毂要兼顾铺装路面行驶的刚性、日常换胎的拆装便利性，还要给制动系统留出足够的散热空间，不能一味追求镂空减重牺牲结构强度。

先讲安装边界的尺寸逻辑，轮毂的中心孔是和车轴轴头配合的核心基准，建模时先把中心孔的定位基准定死，这个面的同轴度公差是整个轮毂装配的核心，要是中心孔偏了，装车后高速行驶必然出现方向盘抖动的问题。围绕中心孔均匀分布的螺栓孔，孔位的分度圆直径严格对应常规家用乘用车的轴头螺栓规格，每个螺栓孔都做了沉台结构，既能让轮毂螺栓的锥面完全贴合锁紧，又能避免螺栓头突出轮毂安装面，导致装饰盖装不上的问题。轮辋部分的尺寸是匹配常规民用子午线轮胎的，轮缘的凸起结构做了标准的挡边设计，轮胎充气后胎圈能牢牢卡在轮辋的胎圈座上，不会在急加速、紧急制动的时候出现轮胎脱圈的风险，胎圈座的锥度也按行业通用标准做了5度的倾斜角，保证轮胎装配时的贴合度，避免慢漏气的问题。

辐条部分采用的是对称式镂空多辐设计，这种设计不是单纯为了好看，每根辐条的走向都是从中心安装座向外延伸到轮辋的受力点，相当于把中心的载荷均匀分散到整个轮辋圆周上，车辆过减速带、走坑洼路面的时候，地面的冲击力不会集中在某一个点上，能有效降低辐条断裂的风险。镂空的空隙大小也做了权衡，空隙太小的话，制动盘和卡钳产生的热量散不出去，长时间连续制动会让制动效能衰减，还会让轮胎胎侧的温度过高加速老化；空隙太大的话，日常行驶时路面的小石子很容易卡进去打坏制动卡钳的防尘套，还会让辐条的有效受力截面变小，影响整体刚性。辐条和轮辋、中心安装座的衔接位置都做了大圆角过渡，没有尖锐的直角，避免应力集中，毕竟铝合金铸件在直角位置很容易出现铸造缺陷，受力大的时候会从应力集中的位置开裂。

轮毂和轮胎配合的位置，还做了气门嘴的安装孔位，孔位的位置避开了辐条的遮挡，后续给轮胎充气、装胎压监测传感器的时候都有足够的操作空间，不会因为辐条挡着没法拧气门嘴的固定螺母。轮毂外侧的边缘做了轻微的凸起保护设计，日常路边停车的时候，就算轮胎蹭到路牙石，也是先蹭到轮毂的凸起边缘，不会直接刮伤轮胎的胎侧，也能减少轮辋边缘变形的概率。

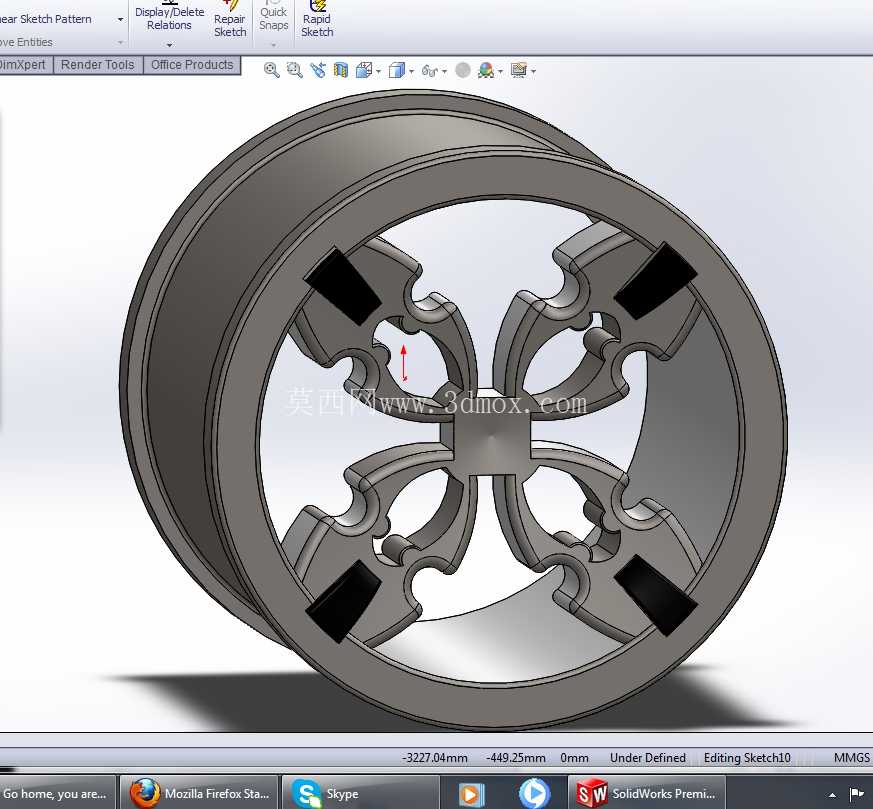

实际建模过程中，轮辋的曲面是用旋转特征先做出基础轮廓，再对辐条部分做拉伸切除和圆角处理，所有的壁厚都保持均匀，避免铸造的时候出现壁厚差过大导致的缩孔、冷隔缺陷，毕竟铝合金轮毂大多是低压铸造工艺，壁厚不均的话冷却速度不一样，很容易产生内部缺陷，影响零件的疲劳强度。整个轮毂的重量分布也做了对称考量，每个辐条的重量差控制在很小的范围内，后续做动平衡的时候不需要加太多的平衡块，能减少高速行驶时的不平衡振动。

很多新手做轮毂模型的时候，容易忽略轮辋内部的空间，要是辐条的背面凸起太多，就会和内部的制动卡钳发生干涉，尤其是大尺寸的制动卡钳，转向的时候轮毂跟着转动，要是预留的间隙不够，很容易磨到卡钳，所以建模时特意在辐条背面预留了足够的卡钳容纳空间，就算是装大四活塞的制动卡钳，也有足够的安全间隙，不会出现运动干涉。另外轮辋的宽度也对应常规的家用车轮胎宽度，不会出现轮辋过窄夹不住轮胎，或者过宽导致轮胎拉伸变形的问题，轮胎装上去之后胎壁的形变处于合理范围，能保证轮胎的接地面积均匀，提升行驶时的抓地力。
