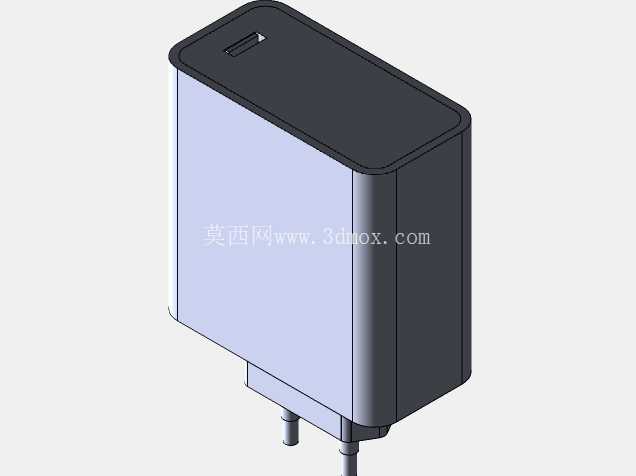

小米款插墙式电源适配器结构设计

　　日常消费电子供电场景里，插墙式电源适配器是最常见的AC-DC转换部件，这款小米款适配器的三维建模完全还原量产产品的结构细节，可直接用于结构参考、配件适配设计、周边产品开发等场景。从实际使用场景来看，这类适配器主要用于给手机、小型数码外设、便携智能设备提供稳定低压直流供电，直接插装在墙面86型插座、插排取电，不需要额外外接输入线，整体集成度高，日常携带和使用都十分便捷。

　　建模过程中首先还原了产品的功能特性：输入端采用国标两扁插脚，插脚做了圆角过渡处理，避免插拔时刮伤插座铜片，插脚与壳体内部的PCB高压区做了隔离结构设计，符合安规爬电距离要求；输出端壳体顶部预留了USB接口安装位，接口周围做了0.3mm的凸台防护，避免日常插拔线材时接口松动，同时壳体表面做了细磨砂纹理处理，既提升握持插拔的摩擦力，也能减少日常使用的划痕残留。

　　设计思路上完全遵循量产产品的工程逻辑，壳体采用上下卡扣式装配结构，上下壳的配合止口做了0.15mm的间隙预留，方便后期超声焊接或者卡扣装配，壳体四个边角都做了R3的圆角过渡，一方面避免注塑成型时的应力集中问题，减少壳体翘曲变形的概率，另一方面日常插拔时不会划伤手部。整体外形为长方体切角结构，主体截面尺寸控制在40mm*28mm左右，插脚突出壳体端面的长度为6.2mm，完全符合国标插座的插合尺寸要求，安装时不会遮挡相邻插座位，适配市面上绝大多数标准插排、墙面插座的安装边界，不会出现插一个适配器占两个插座位的常见问题。

　　内部结构预留了足够的元器件排布空间，高压区、低压区的分隔筋在壳体上直接一体成型，不需要额外加装绝缘挡片，能有效压缩产品整体体积，同时壳体壁厚控制在1.2mm，兼顾结构强度和注塑成型的流动性，不会出现缩水、缺胶等成型缺陷。插脚位置做了嵌件注塑的定位结构，能保证插脚的位置度公差在0.1mm以内，避免插脚歪斜导致无法插入插座的问题。壳体顶部的USB接口位做了下沉0.5mm的设计，能让线材插头完全插入接口，避免出现接触不良的情况，同时接口周围的加强筋厚度均匀，不会出现注塑缩痕影响外观。

　　从结构设计从业者的角度看，这个模型完整还原了消费类电源适配器的典型结构设计逻辑，不管是做同类产品的结构参考，还是做插座适配、配件设计的干涉检查，都能提供精准的尺寸参考，所有的倒角、止口、加强筋结构都按照量产产品的实际参数建模，没有简化掉关键的装配细节，能直接导入装配环境做干涉验证，也可以作为同类产品建模的结构参照，帮助设计人员快速掌握小体积供电配件的结构排布技巧，平衡安规要求、体积控制、成型工艺三者之间的关系。
