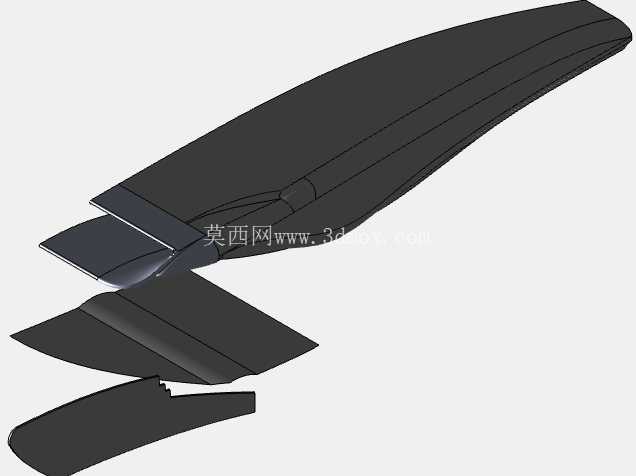

F1赛车RB19侧箱结构设计方案

在方程式赛车的整车开发流程中，侧箱是衔接动力单元冷却、空气动力学下压力生成、整车配重平衡的核心部件，其设计边界直接受限于赛事规则框架、动力总成散热需求、底盘布局约束，本次建模的RB19侧箱结构，是在前期多版概念方案迭代基础上推进的分阶段设计成果，优先完成核心功能区的结构搭建，为后续整车总装预留充足的匹配调整空间。

从实际赛事应用场景来看，F1赛车在正赛过程中需要持续承受大油门工况下动力单元的高热负荷，侧箱内部需要容纳散热器、中冷器、油冷器以及相关管路布局，同时侧箱的外部曲面直接决定了流经车身中部的气流走向，既要引导足够流量的冷却空气进入散热系统带走热量，避免动力单元出现热衰退，又要将流经侧箱的气流顺畅导向车尾扩散器、尾翼区域，协同生成足够的下压力，降低整车气动阻力，这就要求侧箱的设计必须在散热效率和气动性能之间找到精准的平衡点。

本次侧箱建模过程中，首先锚定了底盘侧部的安装硬点坐标，严格对齐单体壳侧边的安装孔位、动力单元的侧边固定点、悬架摇臂的运动避让边界，确保侧箱安装后不会与周边运动部件发生干涉。侧箱的上部进气口采用了内收式的轮廓设计，缩小了迎风面的正投影面积，减少高速行驶下的气动阻力，同时进气道内部做了渐扩式的流道设计，让进入的冷却气流流速降低、静压升高，提升散热器的换热效率，进气道的边缘做了薄型化的导流唇边处理，能够将前轮带出的乱流剥离在侧箱进气区域之外，避免乱流进入散热道降低冷却效率。

侧箱的下部采用了下切式的轮廓设计，从进气口下沿开始向车尾方向逐步收窄，引导气流快速流向车尾扩散器的上部区域，为扩散器抽取车底气流提供辅助的引流作用，侧箱的侧面曲面做了连续的曲率过渡，没有出现突兀的折角，避免气流在曲面表面发生分离形成湍流，增加整车的气动阻力。侧箱的尾部采用了快速收腰的造型，将侧箱末端的宽度压缩到赛事规则允许的最小值，给车尾的尾翼、梁翼留出充足的气流作用空间，同时侧箱尾部的下边缘做了上翘的导流斜面，能够将流经侧箱下部的气流向上引导，与扩散器流出的高速气流形成汇合，提升车尾区域的气流抽吸力，进一步增强车底的负压效应，提升整车下压力水平。

在结构设计层面，侧箱的壳体采用了夹层结构的设计思路，外层为碳纤维复合材料的蒙皮，内部设置轻量化的加强筋结构，在保证壳体抗冲击强度、满足赛事碰撞安全要求的前提下，尽可能降低部件自重，避免增加整车的非簧载质量，影响悬架的动态响应。侧箱与单体壳的连接采用了快拆式的固定点设计，方便赛事过程中维修团队快速拆装，完成散热系统的检修、部件更换作业，固定点的位置全部避开了内部散热管路的布设路径，不会出现安装结构与内部管路干涉的问题。

建模过程中特意预留了后续的调整余量，侧箱曲面的参数化特征全部保留，后续可以根据风洞测试、赛道测试得到的气动数据、散热数据，快速调整进气口面积、侧箱曲面曲率、尾部收腰角度等参数，不需要重新进行整体结构的重绘，能够大幅缩短后续的方案迭代周期。目前完成的侧箱结构已经覆盖了核心的功能区域，安装边界、避让空间都已经按照整车的硬点要求做了匹配，后续只需要补充侧箱与底板、引擎盖衔接部位的细节结构，就可以完成整车中部的装配整合，满足后续仿真分析、结构验证的使用需求。

对于从事赛车结构设计、高性能车辆空气动力学设计的从业者来说，该侧箱的建模逻辑完全遵循实际赛事中的工程开发流程，所有结构设计都对应明确的功能需求，没有冗余的造型元素，能够为同类高性能车辆的侧部结构设计提供可参考的建模思路与结构布局方案。
