Pivot Phenix车架走线口3D打印缓冲保护件

在山地车骑行场景中，车架走线区域的线缆磨损、车架与前叉衔接处的硬接触磕碰，一直是整车维护中容易被忽略的损耗点，尤其是针对Pivot Phenix这类高性能越野车架，走线口的线缆长期受颠簸拉扯、泥水侵蚀，很容易出现外皮破损、内线卡顿的问题，同时车架头管附近与前叉上管衔接的位置，在大落差越野冲击下会产生微小的相对位移，长期硬接触会磨花车架漆面甚至造成碳纤维基材的暗伤。这款3D打印的保护部件，正是针对这两个实际使用痛点设计的一体化功能件。

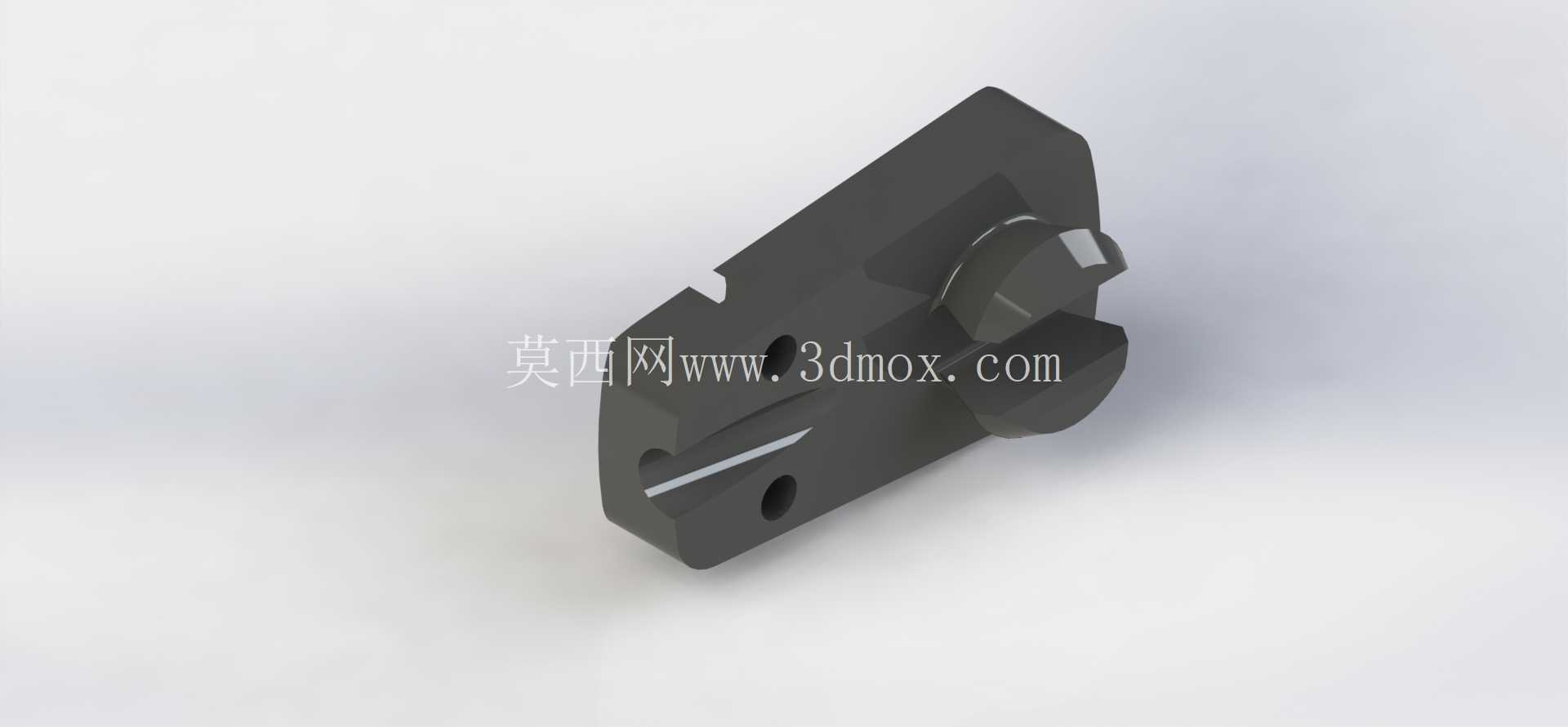

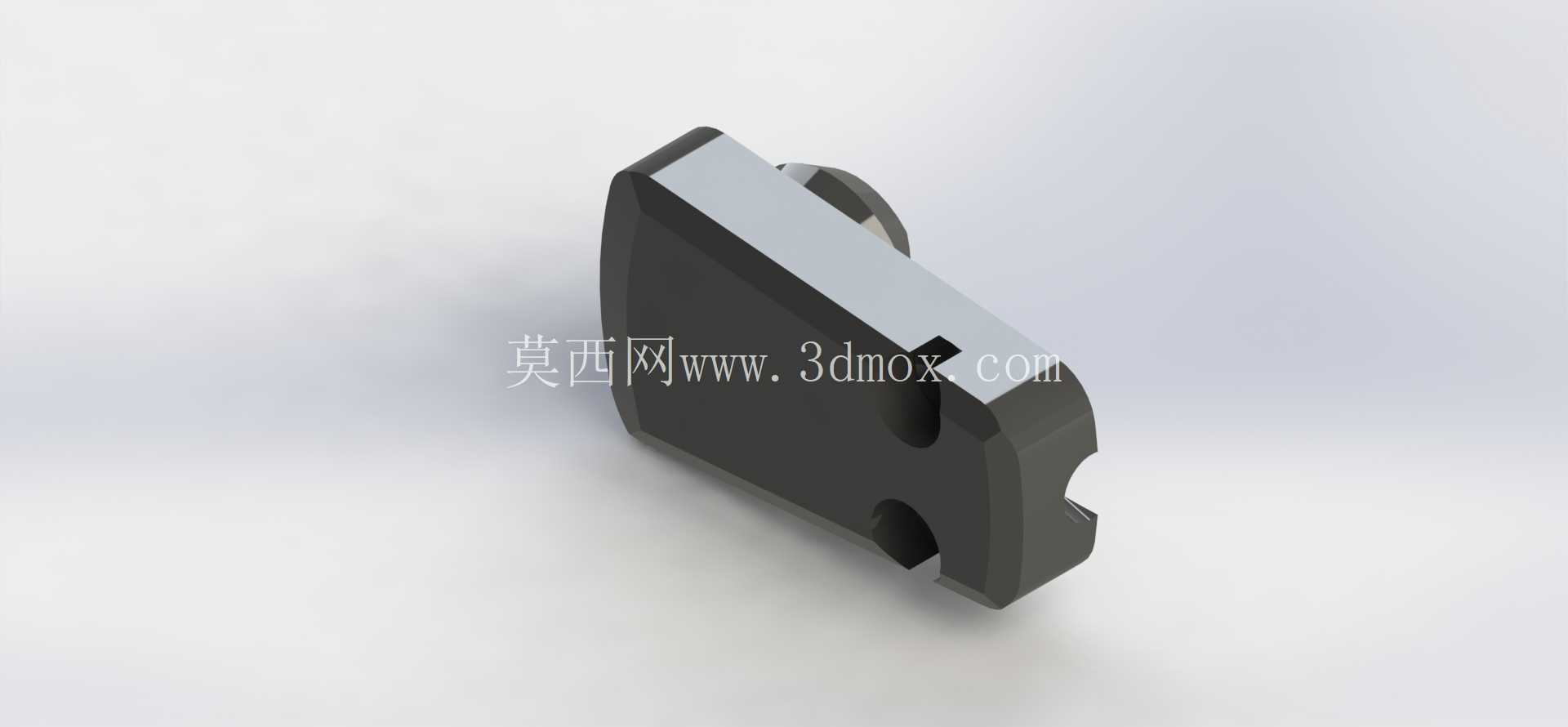

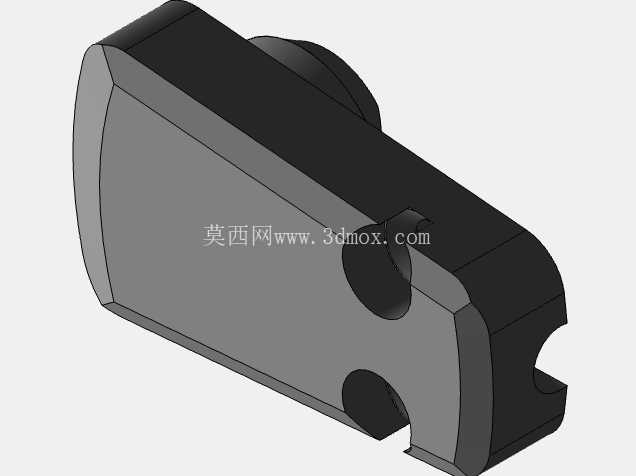

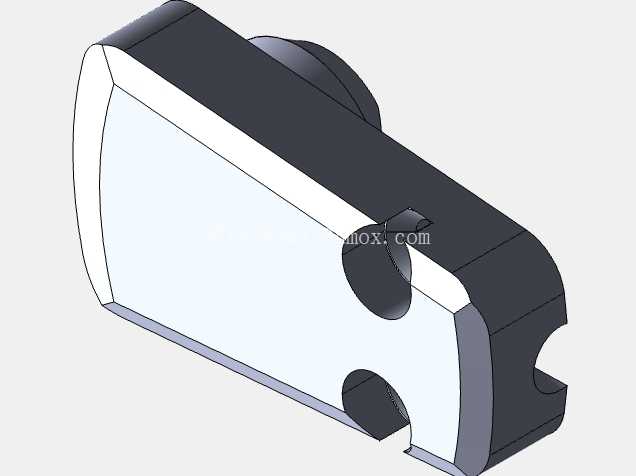

从安装边界来看，部件整体采用适配Pivot Phenix车架走线口的仿形轮廓，外侧做了与车架管型完全贴合的弧面过渡，安装时可直接嵌入车架预设的走线开口内，不需要额外打孔或者使用粘接剂，完全依托部件自身的过盈配合实现固定，不会破坏原车的结构完整性。部件上预留的两个走线孔位，孔径做了圆角倒边处理，避免线缆穿过时被锐边割伤外皮，孔位的排布完全匹配原车刹车线、变速线的走线路径，不会出现线缆弯折角度过大导致的变速不准、刹车手感偏硬的问题。

作为车架与前叉之间的缓冲垫，部件的厚度经过反复调校，既能够填充车架与前叉衔接处的装配间隙，吸收越野路面传递上来的细碎振动，避免金属或碳纤维部件直接硬接触产生的磨损，又不会因为厚度过大导致前叉转动时出现卡滞、转向角度受限的问题。部件的侧面做了避让缺口，对应前叉上管的锁死线座、过线座位置，安装后不会干涉原车的线控功能操作，也不会和把立、碗组盖等周边部件产生运动干涉。

设计过程中优先考虑了3D打印的工艺适配性，整体结构没有大角度悬空面，不需要添加额外的支撑结构就可以完成打印，打印完成后只需要简单去除层纹就可以直接安装使用，大幅降低了爱好者自行制作的门槛。材料选择上明确指向TPU这类柔性打印耗材，邵氏硬度控制在85A-95A区间最为合适，这个硬度区间的材料既具备足够的支撑性，能够维持部件的安装轮廓不会轻易变形脱落，又有足够的弹性来吸收冲击、缓冲振动，同时自身的摩擦系数较高，嵌入车架走线口后不容易因为长期颠簸出现移位。

实际使用场景中，这个部件可以同时承担两个功能：一是规整走线，让穿过车架的线缆保持顺畅的路径，避免线缆在车架内部晃动产生异响，同时隔绝线缆与车架走线口锐边的直接接触，延长线缆外皮的使用寿命，减少骑行中线缆突然断裂的风险；二是作为衔接缓冲层，分散前叉与车架之间的冲击载荷，避免硬接触造成的车架漆面磨损、碳纤维层压结构受损，对于经常参与越野骑行、林道穿越的用户来说，这类小部件能够有效降低整车的长期维护成本，避免因为小部位的损耗延伸出更大的车架损伤。

从结构细节来看，部件的边缘全部做了R1以上的圆角处理，没有尖锐的棱角，安装时不会划伤手指，也不会在骑行过程中剐蹭骑行服或者其他管线。部件与车架贴合的面做了细微的磨砂纹理处理，既能够增加接触面的摩擦力提升固定牢固度，也能够在一定程度上容纳安装位置的微小尺寸公差，即使是不同批次的车架存在轻微的尺寸偏差，也能够顺利安装到位。走线孔的内壁做了0.2mm的余量设计，适配市面上常见的变速线管、刹车油管外径，穿线时不需要费力扩孔，同时也不会因为孔位过大导致线缆在孔内晃动产生异响。

不同于市面上通用的走线保护贴或者橡胶缓冲垫，这款部件是完全针对Pivot Phenix车架的特定结构做的适配设计，不需要裁剪调整就可以直接安装，贴合度远高于通用配件，不会出现通用配件安装后翘边、移位、遮挡其他部件的问题。对于喜欢自行维护车辆、动手改装的骑行爱好者来说，只需要使用普通的FDM3D打印机，搭配TPU耗材就可以自行制作替换，不需要专门开模制作，小批量制作的成本极低，也可以根据自己的使用需求微调孔位大小、缓冲厚度，适配不同规格的线缆或者不同的骑行场景需求，比如重度越野场景可以适当增加缓冲垫的厚度来提升冲击吸收能力，日常通勤使用可以适当减小厚度让转向更加灵活。
