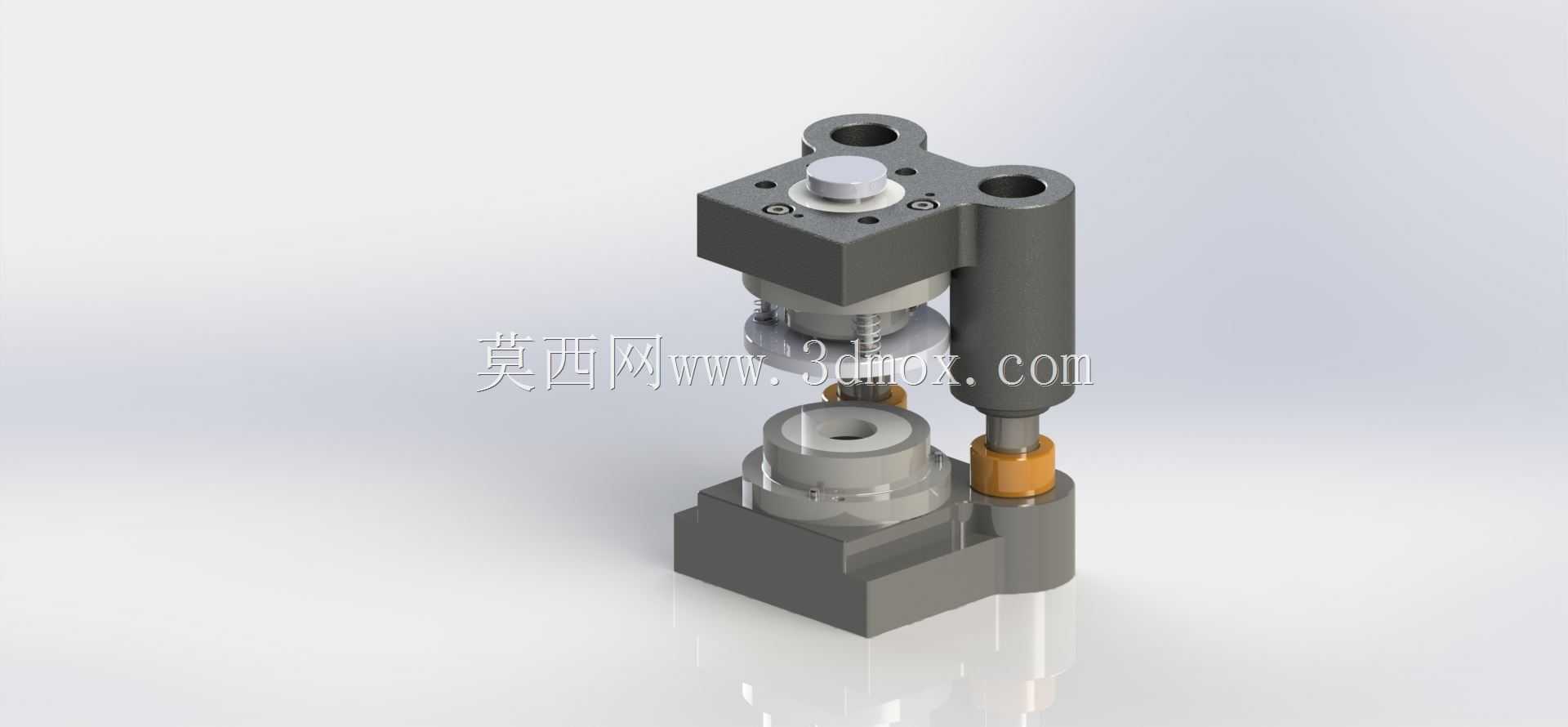

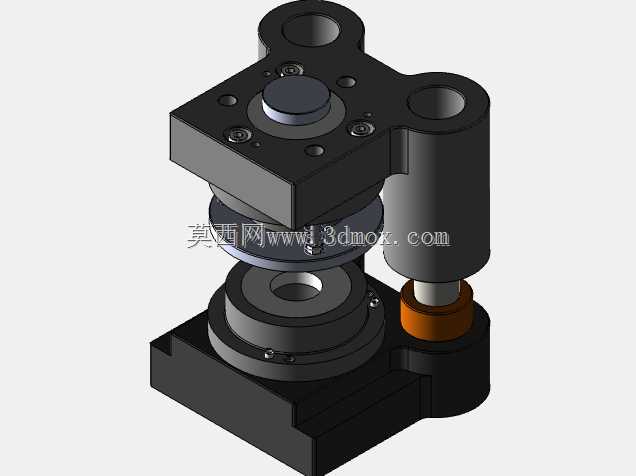

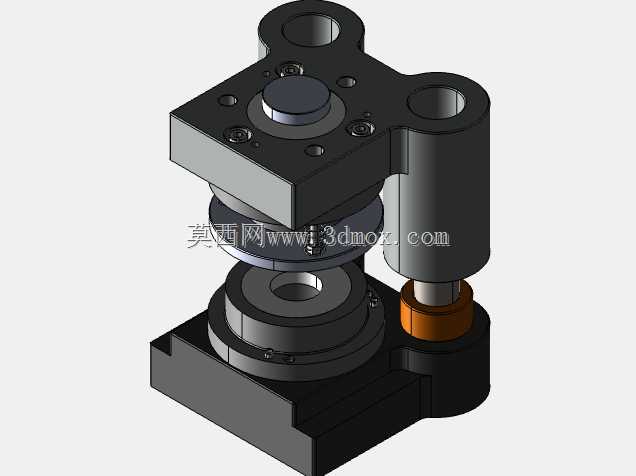

36mm孔成型C形模压工装结构

　　这套C形结构的模压工装，核心服务于薄板类零件上直径36mm规格圆孔的压制成型工序，在小型五金冲压、变压器铁芯附件加工、电控柜壳体开孔压型的产线场景中适配性极强，尤其适合小吨位台式压力机的配套安装，不需要额外改动设备滑块与工作台的连接接口就能完成部署。从实际使用场景来看，不少中小型五金加工车间在处理厚度1.2mm以内的冷轧钢板、0.8mm以内的镀锌板圆孔翻边或整形成型时，常遇到常规直筒模架导向精度不足、上下模对中偏差导致孔边毛刺超差、成型后圆度不达标的问题，这套C形模架的单侧开放式立柱结构，既保留了双导柱的导向刚性，又能给操作人员留出足够的上下料操作空间，不需要将手完全伸入模架闭合区域就能完成工件取放，在小批量多品种的冲压工序中能有效降低操作辅助时长。

　　从功能特性上看，整套工装的成型工位采用上下对置的凸凹模结构，上模部分集成了压料弹性组件，在滑块下行接触工件的第一阶段，压料环会先将工件周边区域压紧，避免板材在成型过程中出现牵拉褶皱，凸模继续下行完成36mm孔的压型或翻边动作，回程时上模内置的卸料装置会将卡在凸模上的工件自动脱开，下模的凹模周边也设置了定位挡边，操作人员只需要将工件预加工的工艺孔对准下模定位销放置，就能保证成型孔的位置公差控制在±0.1mm以内。导向部分采用的是独立导柱配合铜套的结构，导柱表面做了高频淬火处理，长期往复运行的磨损量极小，导柱下端的缓冲胶垫能避免滑块下行超程时出现刚性碰撞，保护凸凹模刃口不会因为误操作崩缺。

　　设计思路上没有采用常规的四导柱封闭式模架结构，而是选用C形开式机身，主要是针对36mm小孔成型所需的冲压力不大的特点，在保证模架整体刚性满足工艺要求的前提下，尽可能压缩模架的整体宽度尺寸，同时单侧开放的结构也方便在成型过程中随时观察孔位的成型状态，出现料屑卡滞的情况能第一时间停机处理，不需要拆解模架就能完成清理。模架的上模座、下模座都采用了45号钢调质处理，安装孔位按照通用小吨位压力机的滑块螺孔、工作台T型槽间距做了适配设计，上模柄直径匹配常规台式压力机的模柄安装孔，不需要额外做连接法兰就能直接装夹固定。

　　从安装边界尺寸来看，整套工装闭合状态下的总高度适配100-180mm装模高度范围的压力机，工作台面的投影尺寸控制在较小范围内，不会占用过多工作台安装空间，导柱的最大行程预留了足够的安全距离，滑块在上止点时，上下模之间的开距足够放入带翻边高度的工件，不会出现工件放不进去的情况。成型凸凹模的刃口间隙按照常见板材厚度做了分级适配，常规使用场景下不需要重新调整间隙就能直接完成安装调试，下模的漏料孔为直筒贯通设计，成型产生的废料会直接从漏料孔落入压力机工作台的落料口，不会在模架内部堆积造成刃口硌伤。在实际生产线的适配中，这套工装除了能完成36mm孔的压制成型，更换对应规格的凸凹模组件后，也能适配相近直径的孔位压印、小凸包成型等轻载冲压工序，模架本身的通用化程度较高，不需要整体更换模架就能快速切换不同的成型工序，对于小批量加工场景来说，能有效降低工装的投入成本，减少模架存储占用的车间空间。日常维护时只需要定期给导柱铜套添加润滑脂，检查压料弹簧的预紧力是否均匀，就能保证长期运行的精度稳定性，不需要复杂的维护保养流程，一线操作人员经过简单培训就能完成日常的检查与基础故障排除。
