两款斜口组合式塑料零件储物箱设计

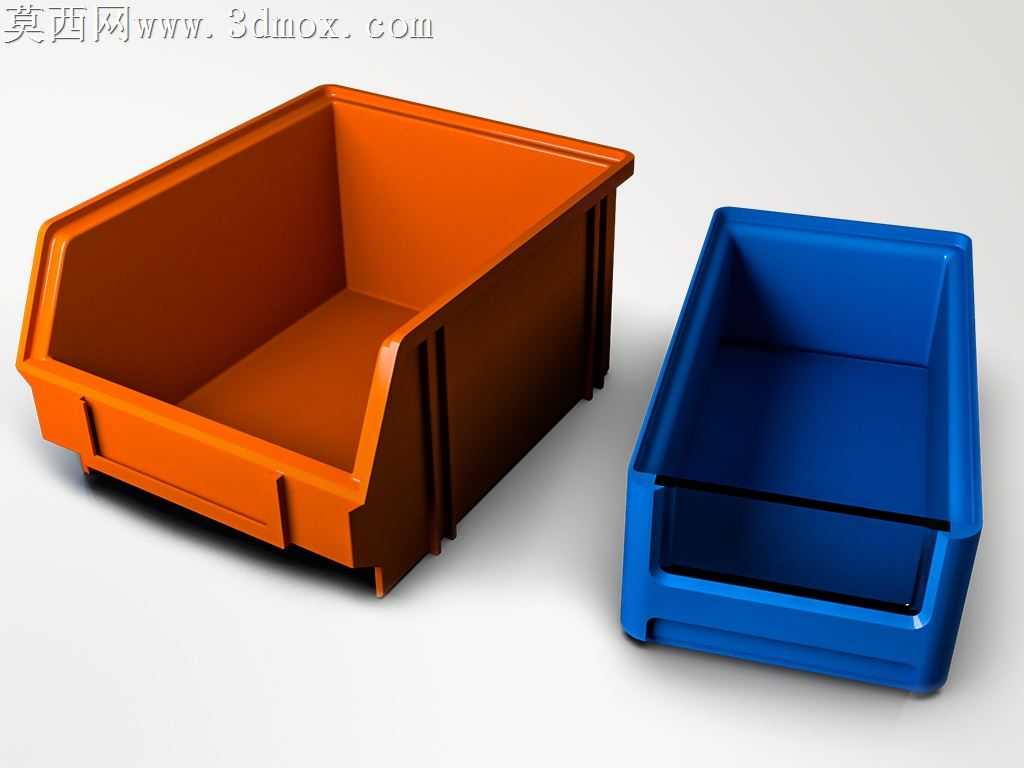

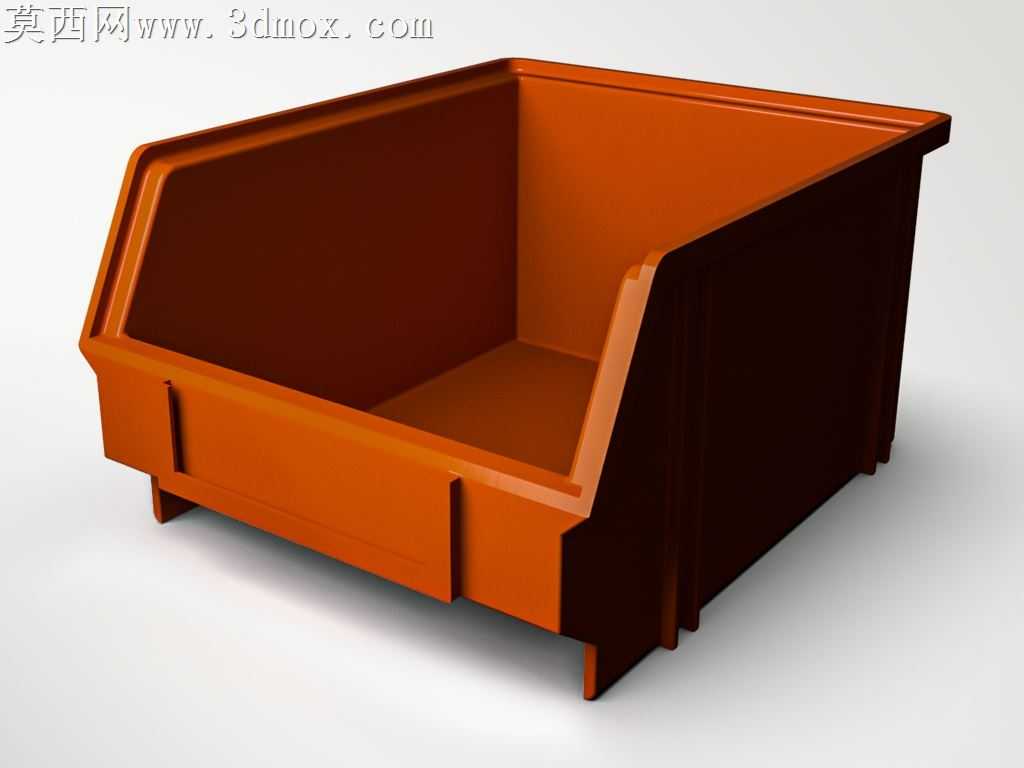

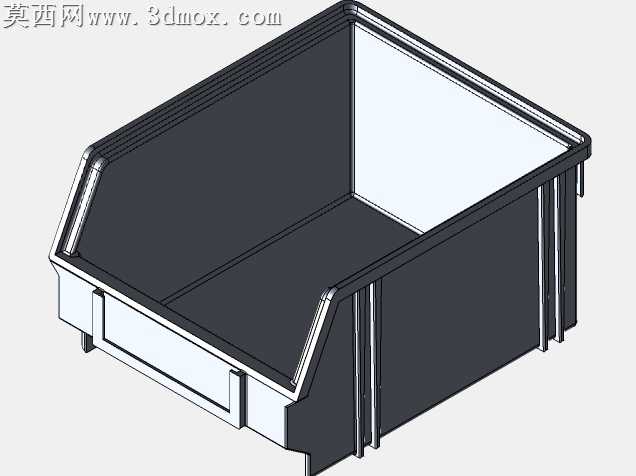

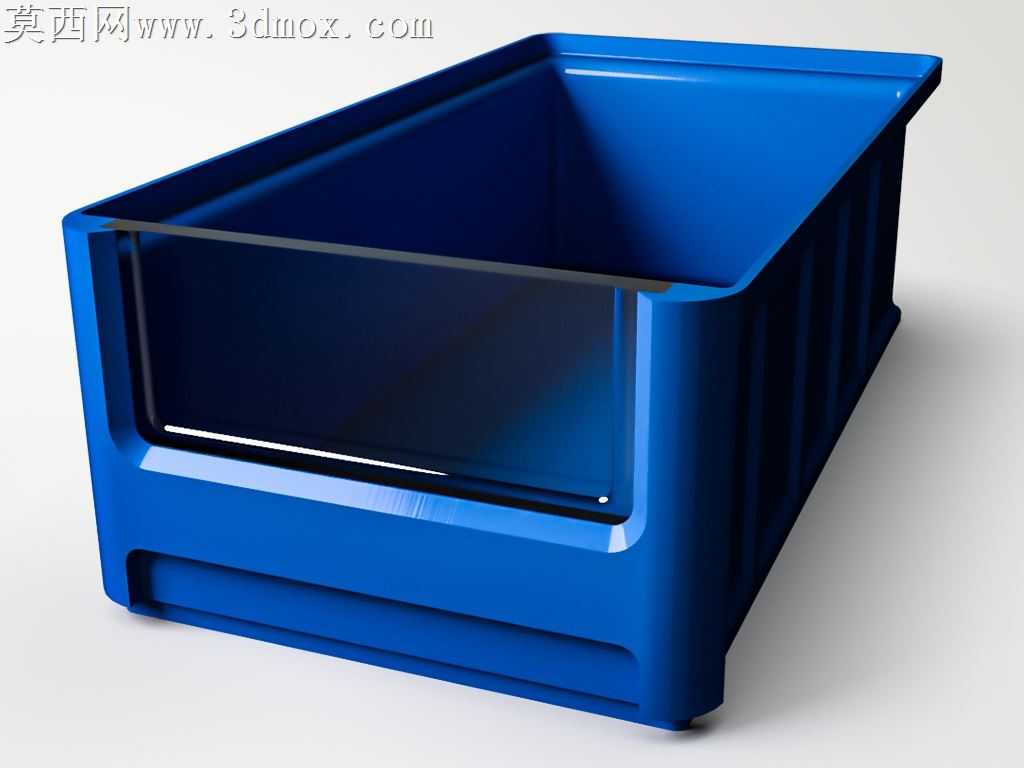

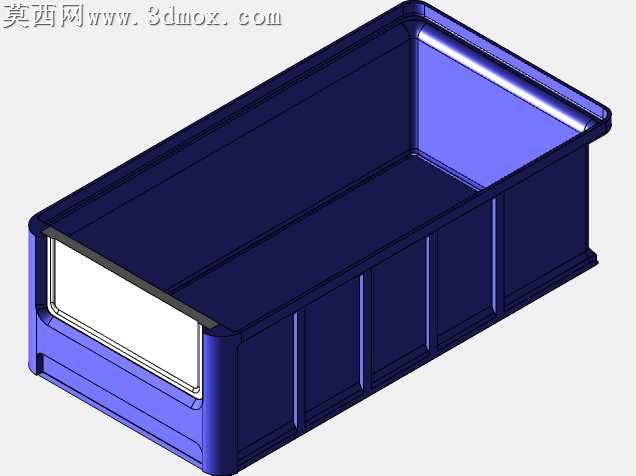

本次设计的两款斜口塑料储物箱采用三维参数化建模完成，建模过程中优先对箱体的核心功能结构进行特征搭建，首先绘制箱体的外轮廓基准草图，针对斜口前低后高的取料结构做拔模角度约束，保证箱体堆叠时的取料便利性，同时对箱体侧壁的加强筋结构做等距阵列排布，在不额外增加壁厚的前提下提升箱体整体抗形变能力，避免满载物料时出现侧壁鼓胀变形的问题。两款箱体分别对应不同的仓储收纳场景，尺寸参数经过实际物料存放场景校验，橙色款箱体宽度230.3毫米、高度150.3毫米、深度289.5毫米，容积5.85升，额定承重下自重控制在0.86千克，适合存放尺寸偏大的机械零配件、工装辅料；蓝色款箱体宽度155毫米、高度97毫米、深度300毫米，容积3.15升，自重仅0.33千克，适合收纳小型螺丝、电子元器件等零散物料。材质设定上选用高密度聚乙烯作为基础材质，渲染阶段针对塑料表面的细微磨砂质感做材质参数调整，添加适度的环境反射与粗糙度数值，还原工业级塑料周转箱的真实哑光质感，同时对箱体前侧的标签卡槽结构做单独的透明材质区分，模拟实际产品中可插入标识标签的透明视窗结构。结构设计上充分考虑仓储堆叠的兼容性，两款箱体的顶部边缘与底部定位卡扣做统一的尺寸匹配，不同规格的箱体之间可以实现上下稳定堆叠，也可以配合货架立柱做侧挂安装，箱体后侧预留的挂孔结构与侧壁的连接卡槽做一体化建模，避免额外装配带来的结构松动问题。建模过程中对箱体的转角位置全部做圆角过渡处理，既避免注塑生产过程中出现应力集中导致的开裂问题，也能在使用过程中减少尖锐边角对操作人员的剐蹭风险，底部的防滑凸点结构做阵列排布，提升箱体放置在光滑工作台面时的防滑稳定性。渲染输出阶段采用双光源布光方案，主光源从侧上方打亮箱体主体结构，辅助光源补全暗部细节，清晰呈现加强筋、卡槽、斜口等核心结构的形态，材质色彩选用工业仓储场景常用的橙色与蓝色做区分，方便仓储管理过程中通过颜色快速分类不同类型的存放物料，整体模型的结构细节完全匹配实际注塑生产的工艺要求，所有壁厚保持均匀一致，符合塑料件注塑成型的脱模角度要求，可直接用于生产开模的结构参考，也可用于仓储场景规划的可视化演示素材。
