台式点焊机配套焊接工作台结构设计

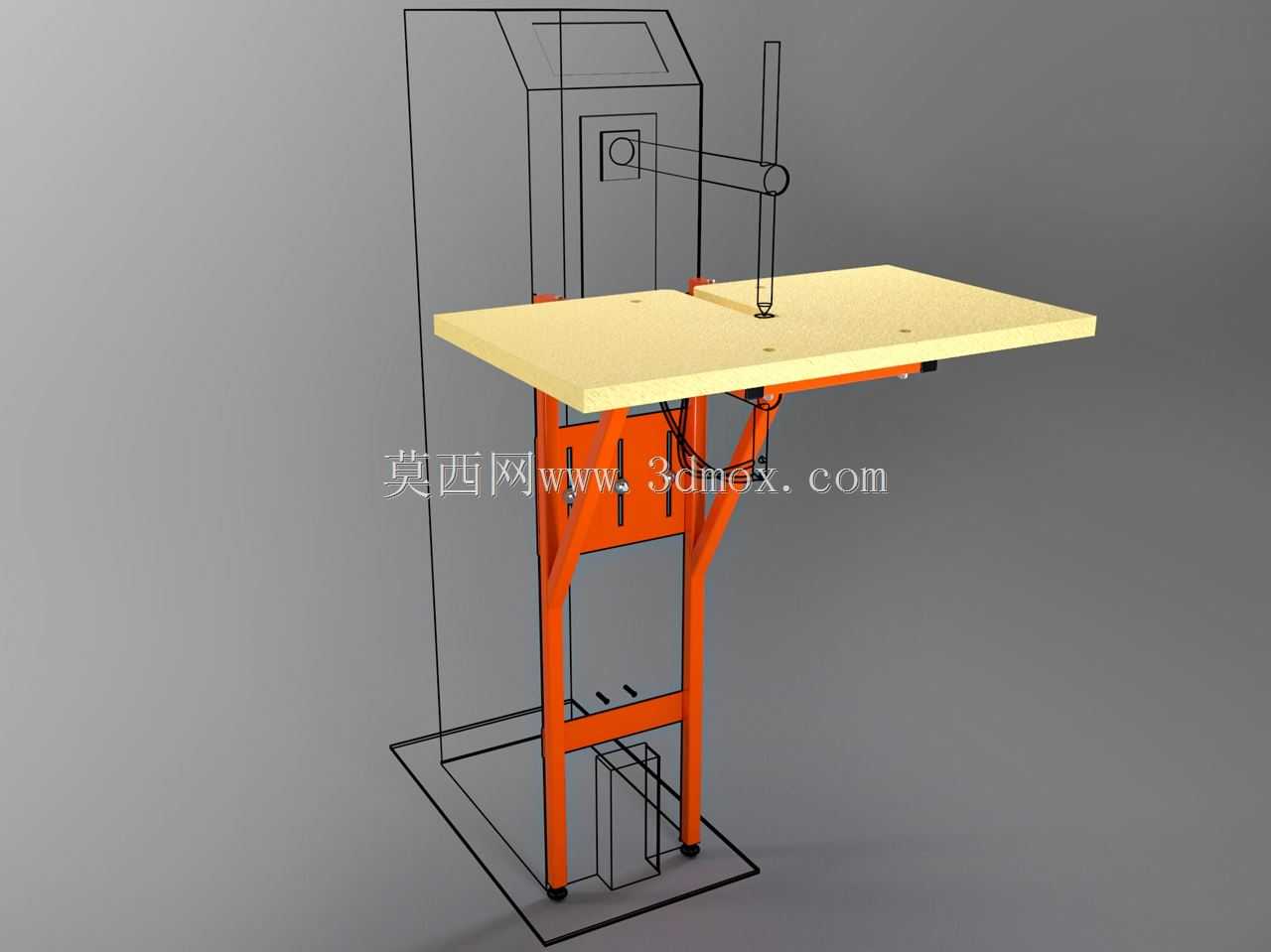

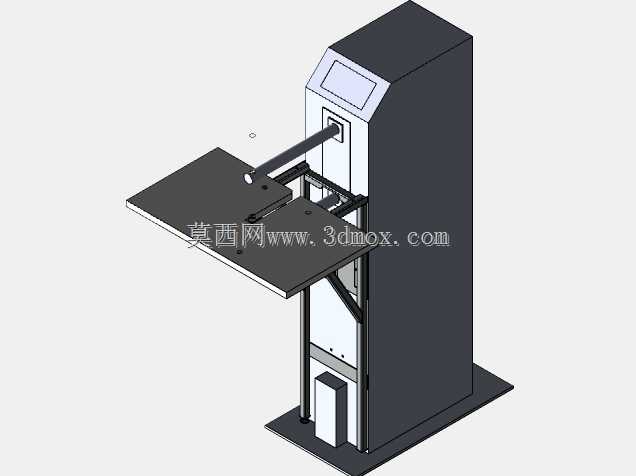

在钣金加工、五金制品、小型金属构件生产的车间场景中，台式点焊机是薄板拼接、螺母凸焊、小件定位焊的核心加工设备，而配套的工作台结构直接决定了焊接操作的便利性、加工件的尺寸适配范围以及长时间作业的操作疲劳度。这套配套Tecna点焊机的工作台结构，完全围绕实际焊接作业的痛点做针对性设计，没有冗余的装饰结构，所有构件都服务于焊接操作的实际需求。

从实际作业场景来看，普通点焊机原配的工作台面尺寸普遍偏小，遇到尺寸稍大的板材类零件，比如机箱侧板、设备外罩薄板、五金支架大板，操作人员需要全程托举工件对位焊头，不仅劳动强度大，还容易因为工件移位出现焊点点位偏差，直接影响焊接成品的尺寸精度。这套工作台首先解决的就是大尺寸板材的承托问题，加宽的台面可以直接放置幅面在700mm宽度范围内的薄板工件，操作人员不需要额外配置辅助托架，就能完成整板的多点位焊接作业。

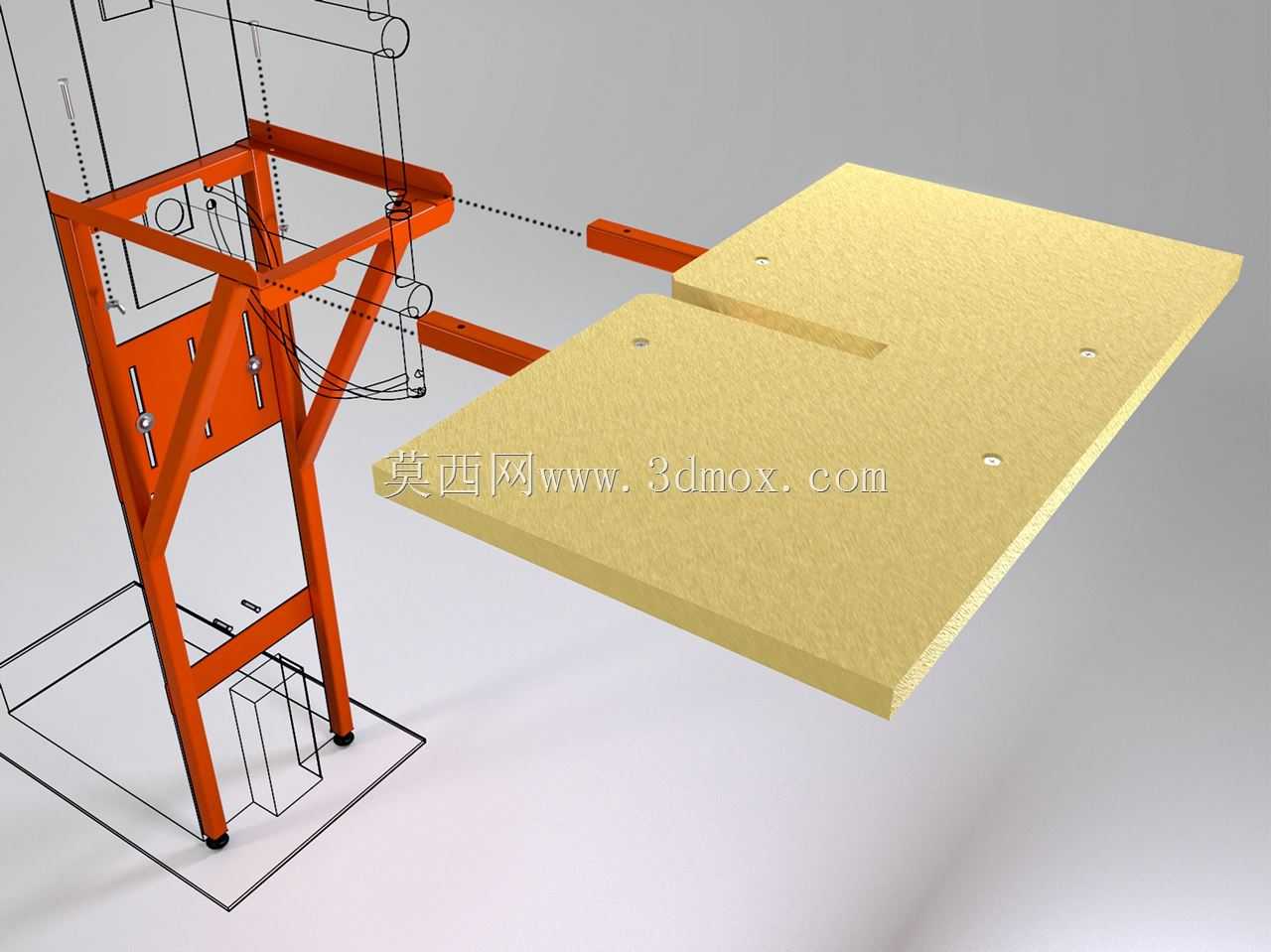

考虑到小尺寸零件焊接的灵活性需求，台面并没有做成完全固定的死结构，而是预留了移动调整的余量，当焊接小型五金件、异形支架类零件时，可以根据操作习惯微调台面的前后位置，让焊头的作业区域刚好对准操作人员的顺手操作位，不需要频繁挪动工件来找正焊点，能有效缩短单件焊接的辅助对位时间。整个固定框架部分通过螺钉直接锁紧在点焊机的机身上，不需要额外做地面锚固，安装时只需要对齐点焊机机身的预装螺孔就能完成固定，不会破坏车间地面的原有布局，后续如果需要调整设备位置，只需要松开连接螺钉就能整体移位，适配多工位轮转的生产需求。

桌腿部分配置了可调支腿结构，这一设计主要是为了适配不同身高操作人员的作业高度，同时也能抵消车间地面不平整带来的台面倾斜问题。实际安装时，不需要额外垫塞垫片调整水平，只需要旋转支腿的调节结构，就能把台面调整到水平状态，同时可以根据操作人员的站立作业习惯，把台面高度调整到肘部自然下垂的舒适高度，减少长时间抬臂焊接带来的肌肉劳损。

从结构参数的设计逻辑来看，台面本身的厚度控制在24mm，这个厚度既保证了放置工件时的台面刚性，不会因为放置较重的钣金件出现台面凹陷变形，同时也不会因为台面过厚抬升工件的焊接高度，导致焊头的行程不足。台面的深度设置为400mm，这个尺寸刚好覆盖操作人员手臂自然前伸的作业范围，不需要探身就能够到台面上所有位置的工件，同时也不会因为台面过深导致台面上的焊渣、废料堆积在手臂够不到的区域，日常清理只需要随手扫过就能把焊渣扫到台面下方的废料收集区。

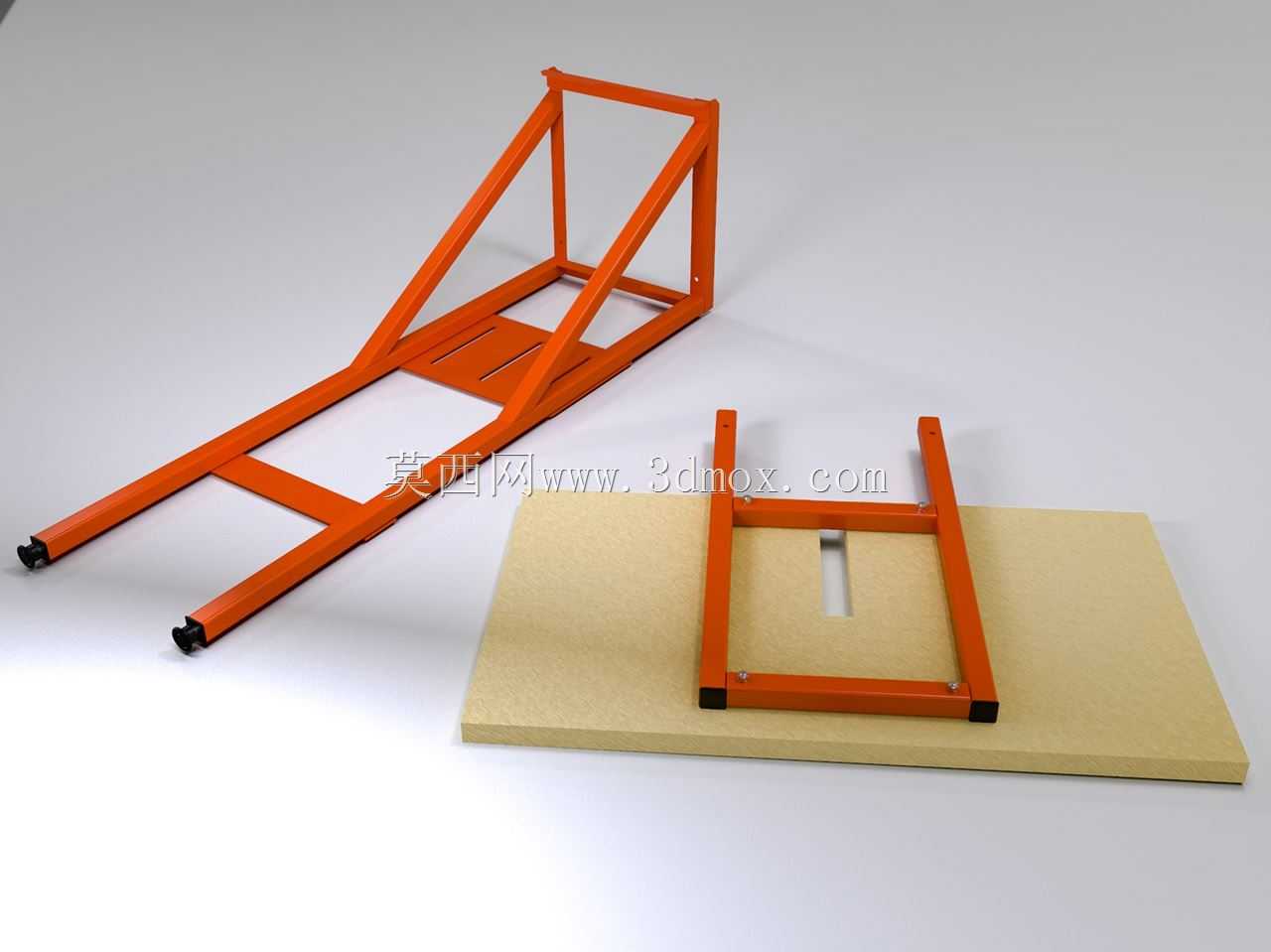

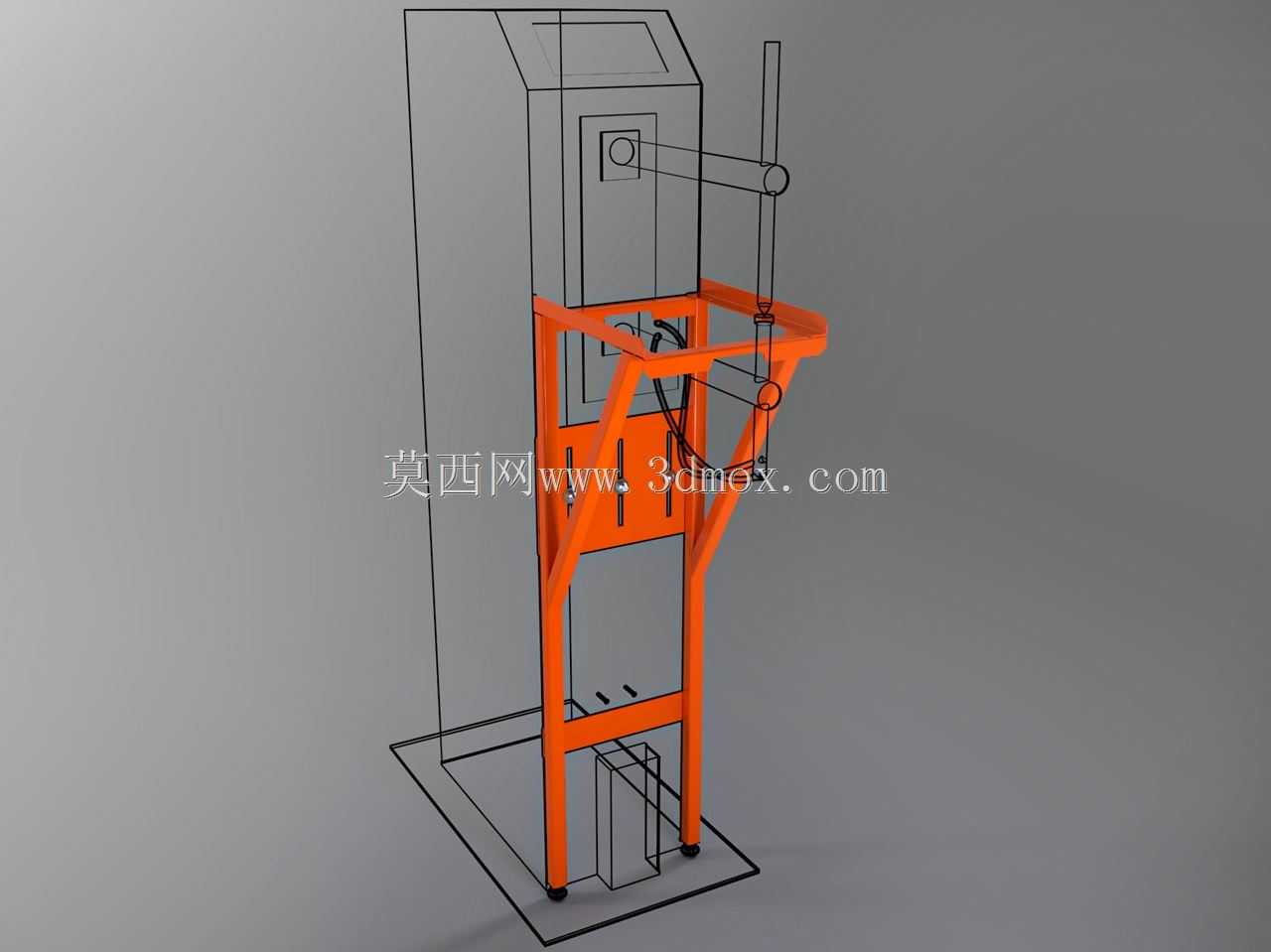

带框架的整体台面重量控制在4.28kg，这个重量设计是为了方便台面的位置调整，单人不需要借助吊装工具就能推动台面完成位置微调，同时也不会因为重量过轻导致焊接时台面出现窜动。下方的固定框架总高度约1000mm，宽度275mm、深度315mm，框架采用型材焊接结构，自身重量6.33kg，足够的自重可以保证整个工作台的稳定性，即使操作人员在台面上推移较重的工件，整个框架也不会出现晃动感，焊接时不会因为台面晃动出现焊点虚接、错位的问题。

框架的立式结构刚好贴合点焊机的立式机身布局，不会额外占用过多的车间通道空间，安装完成后，工作台的外沿和点焊机机身的外沿基本齐平，不会在通道侧形成突出的磕碰风险。台面采用绝缘耐磨材质制作，既可以避免焊接时的电流通过台面分流影响焊接质量，也能抵抗焊接飞溅的高温烫蚀，长时间使用不会因为焊渣飞溅出现表面坑洼，不需要频繁更换台面板材。

在实际生产应用中，这套工作台既可以适配小型五金厂的批量小件点焊作业，也能满足维修车间、样件试制间的多品种小批量焊接需求，不管是焊接0.5-3mm厚度的冷轧钢板、镀锌板，还是焊接不锈钢薄板、五金支架类零件，都能提供稳定的工件承托。结构上没有复杂的传动或者电控部件，日常维护只需要定期检查连接螺钉的紧固状态、调整支腿的水平度即可，不需要专门的维护保养，非常适合生产一线的长期高强度使用场景。对于做焊接设备配套、工装结构设计的工程师来说，这套结构的尺寸配比、功能设计都贴合一线作业的实际需求，没有脱离生产实际的冗余设计，所有的结构参数都是围绕提升焊接效率、降低操作强度、保证焊接精度这几个核心目标设置的，可以作为同类点焊机配套工作台设计的参考结构，直接根据对应型号点焊机的机身安装孔位调整框架连接尺寸，就能快速适配不同品牌、不同型号的立式点焊机使用。
