工业柜用圆柱式凸轮转舌锁结构设计

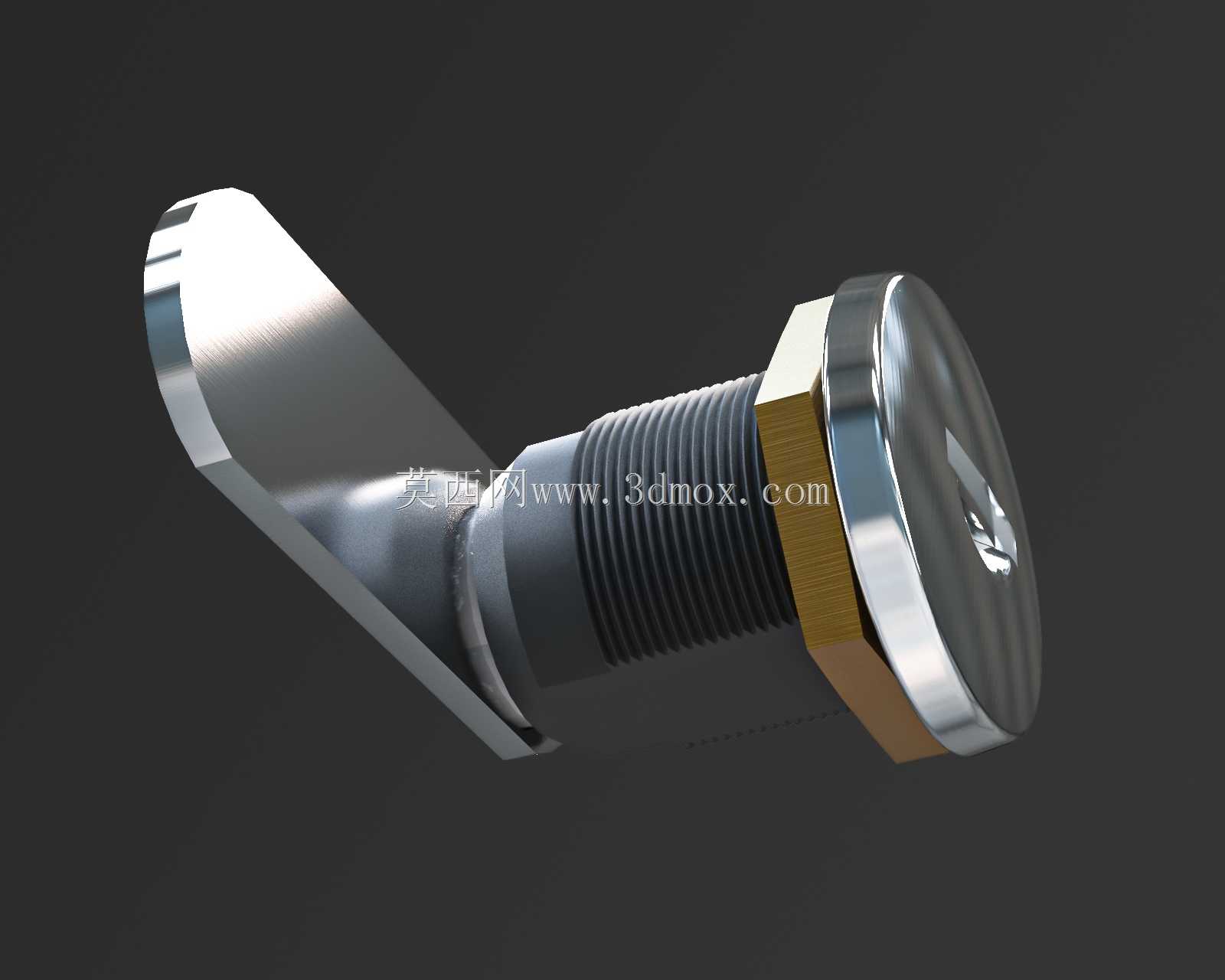

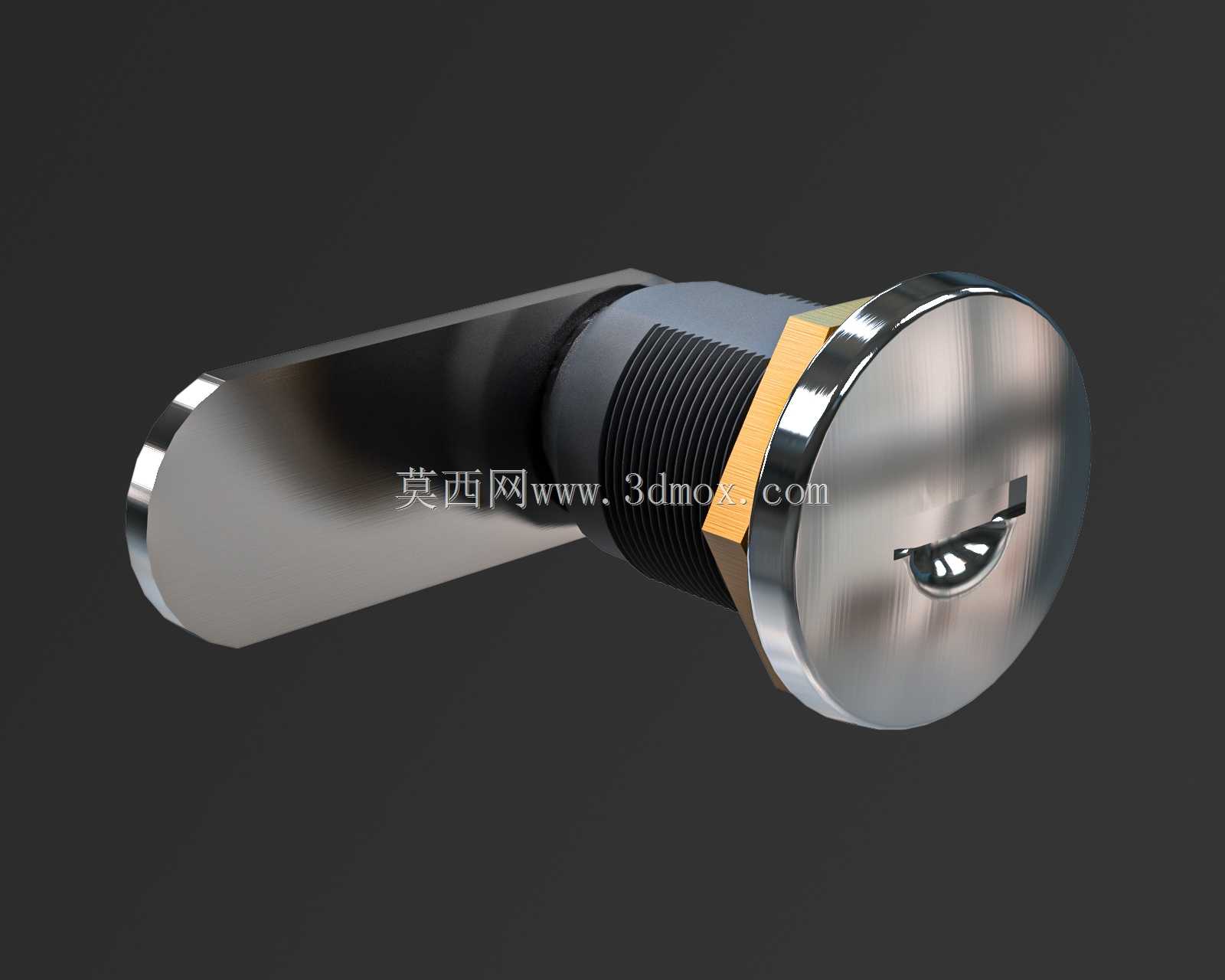

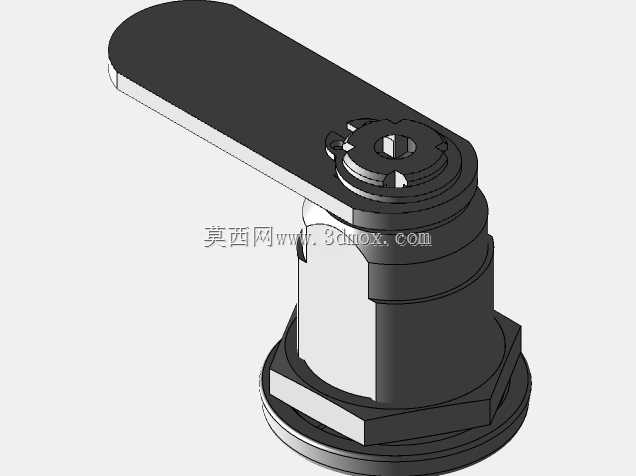

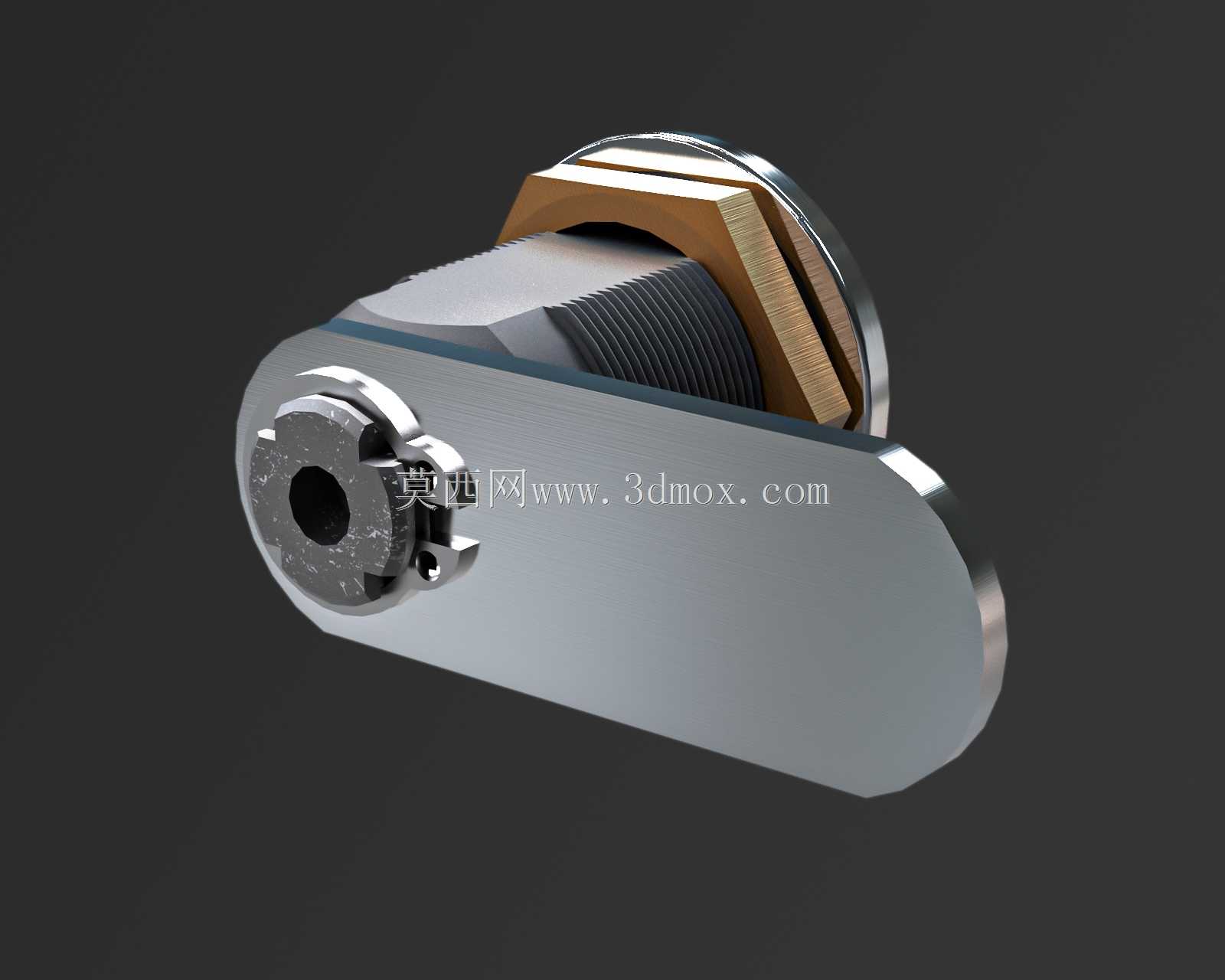

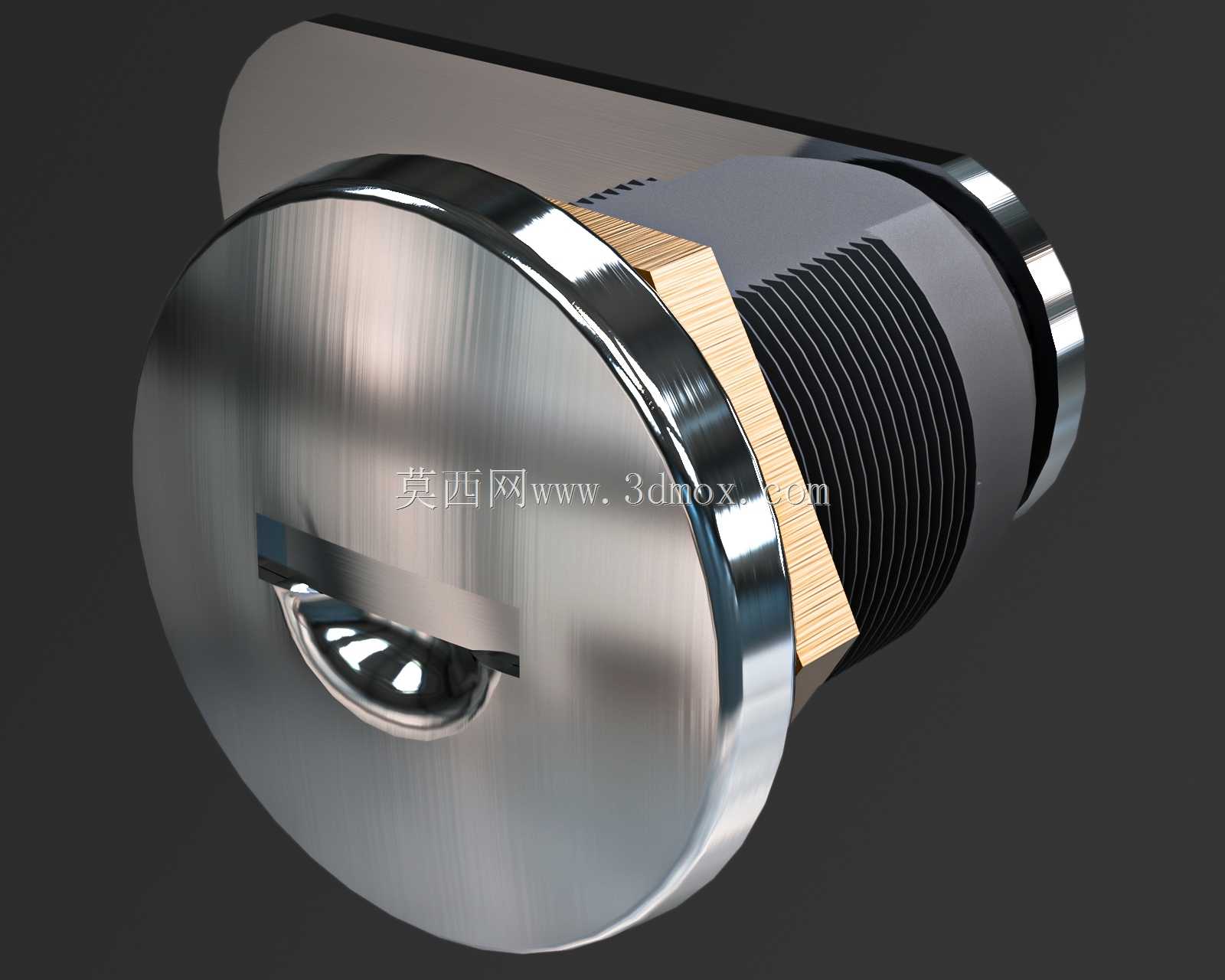

薄板柜体安装这类转舌锁最容易出现的问题，是锁体螺纹段长度和柜体壁厚不匹配，要么螺母拧不到位锁体晃荡，要么螺纹过长突出螺母干涉内部走线，这款凸轮锁的螺纹段做了等距细密牙设计，牙距控制在0.8mm，适配0.8mm到3mm厚度的冷轧钢柜体、ABS塑料柜板，配套的六角薄螺母边缘做了滚花处理，徒手就能预紧，后期用扳手加固时也不会打滑刮花柜体漆面。锁舌部分没有采用常见的直角冲压件，而是在和锁芯连接的根部做了15度的斜切让位，锁舌转动时不会剐蹭柜体内部的安装折边，哪怕是折边公差偏大的非标柜体，也能顺畅完成90度开关动作，不会出现锁舌卡滞转不动的情况。锁芯头部的钥匙槽做了下沉式设计，槽口边缘做了R0.3的圆角抛光，日常插拔钥匙不会刮掉钥匙表面的镀层，锁芯和外装饰盖之间留了0.1mm的配合间隙，哪怕户外使用积了灰尘或者薄冰，钥匙插入后也能顺利转动，不会因为微小异物卡死。锁体中间的防水胶圈采用嵌套式安装，不是简单套在螺纹段表面，胶圈卡在外盖和螺纹段之间的卡槽里，拧紧螺母时胶圈会被均匀压在柜体安装面，不会因为挤压错位出现防水缝隙，哪怕是户外配电箱使用，也能阻挡飞溅的雨水顺着锁体缝隙进入柜内。锁舌的工作面做了微弧处理，不是平直的铁片，关门时锁舌会顺着柜框的锁扣斜面滑入，不需要用力按压柜门就能完全锁止，长期使用也不会因为锁舌和锁扣硬摩擦出现镀层脱落生锈的问题。锁芯内部的弹子和凸轮的配合间隙控制在0.05mm，转动钥匙时没有虚位，转到锁定位置时会有清晰的卡位反馈，不会出现锁舌转不到位、柜门虚锁的情况，哪怕是震动较大的设备柜体，也不会因为长期震动出现锁舌自行松脱的隐患。
