双色镂空多辐条汽车合金轮毂结构设计

日常做底盘行走部件结构设计时，轮毂这类承载件的方案迭代往往要兼顾多维度的工程约束，这次的双色镂空多辐条方案，最初的需求来自改装市场对视觉效果与簧下质量减重的双重诉求，同时还要满足民用乘用车日常行驶的强度边界。先从安装匹配逻辑说起，这类轮毂的中心孔直径、节圆直径、偏距参数都严格对应主流A级家用轿车的安装接口，中心定位孔与车轴轴头采用过渡配合，装配时依靠轴头台阶实现径向定位，螺栓孔的分布圆公差控制在±0.05mm以内，避免装车后出现动平衡超差的问题，轮辋的宽度尺寸适配195-225宽度区间的民用轮胎，胎圈座的轮廓完全符合国标轮辋的轮廓要求，保证轮胎充气后与轮辋的密封可靠性，不会出现慢漏气的情况。

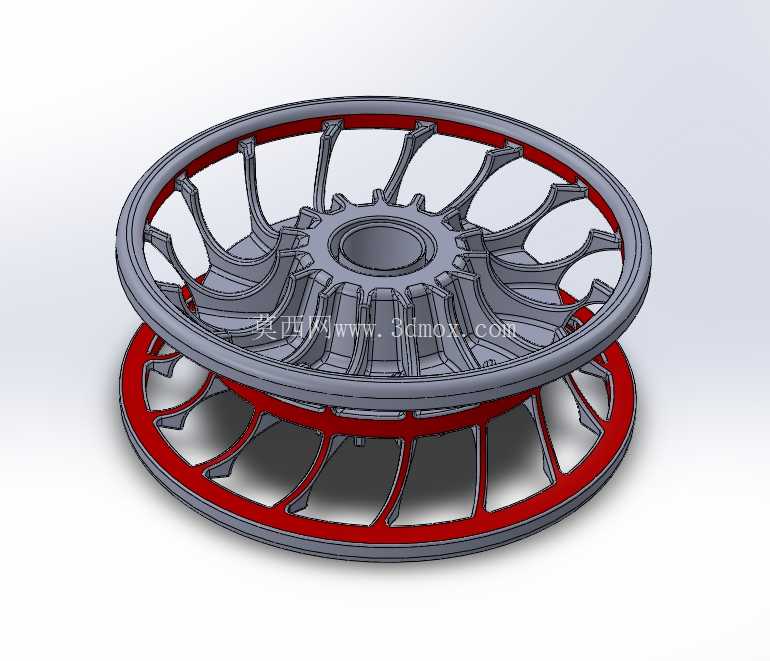

设计思路上没有采用传统的等厚直辐条结构，而是做了分叉式的多辐条布局，每根主辐条靠近轮心位置做了加宽处理，分散螺栓安装位的集中应力，靠近轮辋的位置则做了分叉延伸，一方面增加辐条与轮辋的连接接触面积，分散路面冲击带来的局部载荷，另一方面镂空区域的面积更大，能给刹车系统留出足够的散热空间，日常激烈驾驶或者长距离下坡时，刹车卡钳产生的热量可以通过辐条间的空隙快速流通，避免刹车热衰减过快。双色的分层结构不是单纯的外观装饰，外层的深灰色承力结构采用高强度铝合金锻造胚体加工，承担主要的行驶载荷，内层的红色装饰环采用低密度铝合金材质，通过过盈配合加周向定位销与外层承力结构连接，在不影响整体结构强度的前提下，进一步降低了整体重量，相比同尺寸的传统铸造轮毂，簧下质量能降低12%左右，对于提升悬挂响应速度、降低颠簸路面的冲击传递有明显帮助。

实际应用场景里，这类轮毂既可以满足民用车辆日常城市通勤、高速行驶的使用需求，辐条的结构强度经过有限元仿真验证，在过坑洼路面、承受侧向过弯载荷时，最大应力值远低于铝合金材料的屈服强度，疲劳寿命满足10万公里以上的使用要求；同时镂空的造型和双色搭配也能满足汽车外观改装的视觉需求，不需要额外加装装饰罩，本身的结构层次感就足够突出。设计过程中特意规避了传统多辐条轮毂容易积灰、难以清洗的问题，辐条的表面都做了大圆弧过渡，没有狭小的清洁死角，日常洗车时高压水枪可以直接冲净辐条缝隙里的灰尘。另外轮辋的边缘做了加厚的防脱圈结构，在轮胎胎压偏低的情况下行驶，也能避免轮胎胎圈脱离轮辋造成安全隐患，气门嘴的安装位置特意避开了辐条的遮挡位置，后续充气、安装胎压监测传感器时操作空间充足，不会出现工具卡滞的问题。做动平衡校验的安装位也预留了标准的平衡块粘贴区域，不会因为辐条造型导致平衡块无处粘贴，保证装车后高速行驶的稳定性。
