在航空动力科普展示、影视道具制作以及小型喷气动力原理教学场景中,这类拆分式三组件涡轮结构有着非常明确的落地用途。区别于真实航空发动机上高精度、耐高温高压的工业级涡轮部件,这套结构的设计初衷偏向展示与原理演示,同时兼顾了组装过程的直观性,让非航空专业的爱好者也能快速理解喷气涡轮的核心构成逻辑。

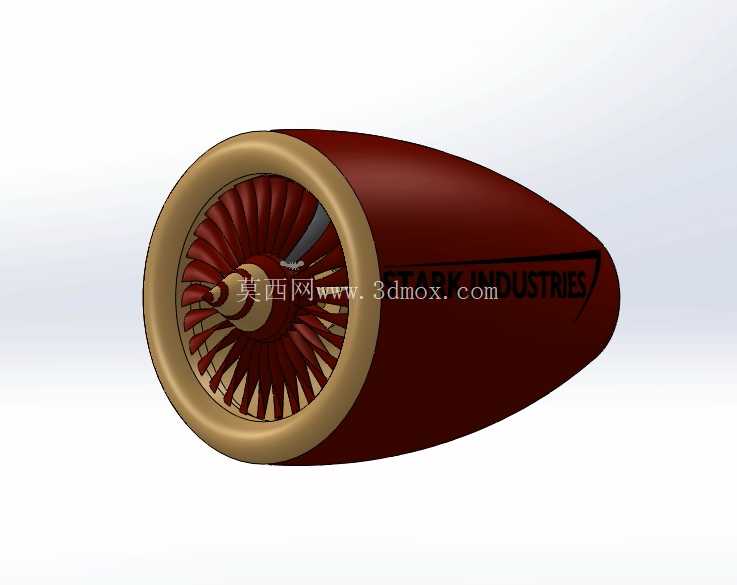

从功能特性上看,这套结构拆分出的三个独立部件分别对应进气整流段、叶片转子段、尾喷整流段,各部件之间采用止口定位的配合方式,不需要额外的复杂紧固件就能完成拼接,组装完成后可以直观展示涡轮的进气、叶片导流、尾喷排气的完整气流路径。叶片部分采用等弦长的窄叶片布局,叶片根部与轮毂做了一体化的圆角过渡,既避免了应力集中的结构问题,也能在3D打印或者铸造加工时减少薄壁结构的变形风险。外壳部分做了流线型的纺锤形收尾,进气唇口采用大圆角过渡设计,能有效降低进气端的气流紊流,在演示状态下可以让气流更顺畅地进入叶片通道。
设计思路上没有照搬真实航空涡轮的复杂内部管路与冷却结构,而是做了针对性的简化,把核心的气动外形与组装逻辑作为设计重点,灵感取自影视IP中的工业设计元素,在外形辨识度上做了适配,外壳表面预留了标识印刷的平整区域,满足展示类道具的外观需求。在结构细节处理上,叶片与机匣内壁之间预留了均匀的装配间隙,既保证转子部分转动时不会与机匣发生剐蹭,也不会因为间隙过大导致气流泄漏影响演示效果。进气整流罩与机匣的配合面做了定位凸台,组装时可以快速对齐,不需要反复调整装配位置,降低了非专业人员的组装门槛。
从安装边界与尺寸适配角度来说,这套结构的整体外形为回转体结构,最大外径集中在进气唇口位置,尾段逐步收窄,整体长度与最大外径的比例控制在2.2:1,符合小型展示类涡轮的常规尺寸比例,不管是放置在展台上做静态展示,还是搭配小型电机做低速转动演示,都不需要额外设计复杂的安装支架,只需要在尾段预留的安装孔位上固定支撑件即可。各拆分部件的壁厚控制在均匀的2.5mm,不管是采用树脂3D打印做手板验证,还是采用失蜡铸造做金属材质的成品,都能保证成型过程中不会出现壁厚不均导致的缩孔、变形问题。叶片的厚度从根部到梢部做了均匀的减薄处理,梢部厚度控制在1.2mm,既保证了叶片的结构强度,不会在轻微触碰下发生断裂,也还原了真实涡轮叶片的气动外形特征。
在实际应用中,这套结构可以作为航空科普场馆的互动展示件,让参观者通过亲手组装理解喷气涡轮的基本构成;也可以作为影视拍摄中的道具部件,搭配灯光效果模拟发动机运转的视觉效果;还可以作为机械设计教学的入门案例,让初学者理解回转体类零部件的装配逻辑、止口定位的设计方法,以及流线型外壳的曲面建模思路。在结构验证阶段,这套拆分式设计也方便单独对每个部件进行尺寸校验,不需要整体拆解就能检查叶片的形位公差、配合面的平面度,对于初学者练习三维建模中的曲面放样、阵列特征、装配配合等操作也有很强的实操参考价值。不同于工业级涡轮需要考虑高温蠕变、高速动平衡等复杂工程问题,这套结构在设计时优先考虑了易加工、易组装、外观辨识度高的需求,所有的棱边都做了R0.5的圆角处理,避免组装过程中划伤操作人员,也让成品的外观更流畅自然。机匣内壁与叶片梢部的间隙控制在0.8mm,这个间隙值既满足3D打印或者铸造的工艺公差要求,不会因为加工误差导致装配干涉,也能保证静态展示时的视觉整体性,不会出现间隙过大显得结构粗糙的问题。
- 上一篇:双动力科幻风格太空航行器结构设计
- 下一篇:小型模型火箭三角支撑发射台结构
- 全部评论(0)
- 模板大小: 2.78 MB
- 售价:5金币
- 下载次数: 62
- 系统要求: SOLIDWORKS,Rendering
- 软件分类: 铸造模
