带沉孔安装位的轮式泵操作手轮结构

这类轮式操作手轮主要配套在工业管路系统的截止类泵阀、手动调节泵组上，是现场操作人员直接接触的操作执行部件，日常工况中主要承担扭矩传递、开度调节的核心作用，不管是化工管路的流体通断控制、给排水系统的流量调节，还是小型泵站的手动泄压操作，都需要依靠这类手轮完成操作动作。从实际使用场景来看，这类手轮通常安装在泵体的阀杆顶端，操作人员通过握持外圈轮缘施加周向扭矩，带动阀杆转动实现泵内部流道的开度调整，相比直柄式把手，轮式结构的力臂更长，同等施加力下能输出更大的操作扭矩，对于需要较大密封预紧力的高压泵阀来说，能大幅降低操作人员的施力强度，同时轮缘的整圈环形结构，允许操作人员在任意角度握持施力，在安装空间局促、周边有管路遮挡的现场工况下，不需要预留大角度的操作空间，适配性更强。

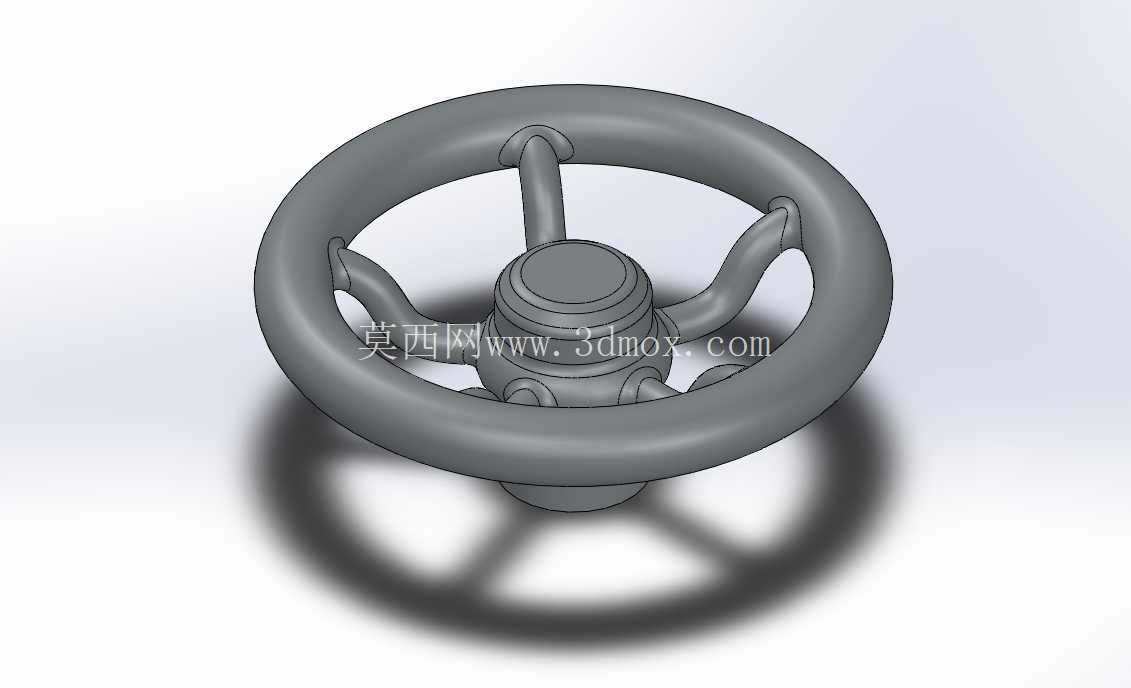

设计层面上，这款手轮采用了五根辐条连接中心轮毂与外圈轮缘的结构，辐条采用弧形过渡设计，而非直辐条结构，一方面是弧形结构能在承受大扭矩时分散应力集中点，避免长期操作后辐条与轮毂、轮缘的连接位置出现疲劳断裂，另一方面弧形辐条的握持避让空间更充足，操作人员戴劳保手套操作时不会卡蹭手部。中心轮毂位置做了阶梯式的轴孔配合结构，能够适配不同直径的阀杆安装，同时轮毂顶面做了封盖式设计，避免现场的粉尘、水汽进入轴孔配合间隙，长期使用不会出现阀杆与手轮连接处锈蚀卡滞的问题。轮缘部分采用了等直径的圆弧截面设计，握持时的贴合度更好，不会出现硌手的问题，表面做了均匀的圆角过渡，没有尖锐棱角，符合工业操作件的安全设计要求。

安装边界上，这款手轮的底面预留了沉头孔安装位，能够根据实际配套的阀杆顶端连接结构，加工对应规格的沉孔，既可以采用平键连接传递扭矩，也可以采用紧定螺钉侧向固定的安装方式，沉孔的深度设计预留了足够的紧固件安装空间，安装后紧固件顶端不会突出手轮底面，避免手轮安装后出现底面与泵体端盖干涉的问题。手轮的整体外径尺寸适配常规手动泵的操作力需求，既不会因为直径过大导致安装空间占用过多，也不会因为直径过小导致操作扭矩不足，中心轮毂的高度尺寸匹配常规阀杆的伸出长度，安装后轮毂底面能够贴合阀杆的定位台阶，保证手轮的安装同轴度，避免转动时出现偏摆晃动的问题。

从实际工况的耐用性角度考虑，整个手轮的壁厚做了均匀化设计，轮缘、辐条、轮毂的壁厚差控制在合理范围内，不管是采用金属铸造还是工程塑料注塑加工，都不会出现壁厚不均导致的缩孔、变形问题，各连接位置都做了大圆角过渡，没有应力集中的锐角结构，在频繁承受操作扭矩、甚至偶尔出现的敲击操作（现场应急操作时常见的不当操作）时，不会出现开裂损坏的问题。另外手轮的底部平面做了平整度控制，安装后与泵体端盖的间隙均匀，转动时不会出现摩擦端盖的问题，中心轴孔的同轴度公差控制在合理范围内，保证手轮转动时与阀杆的同轴度，避免长期偏载导致阀杆弯曲变形。
