机柜面板用桥式塑料拉手结构设计

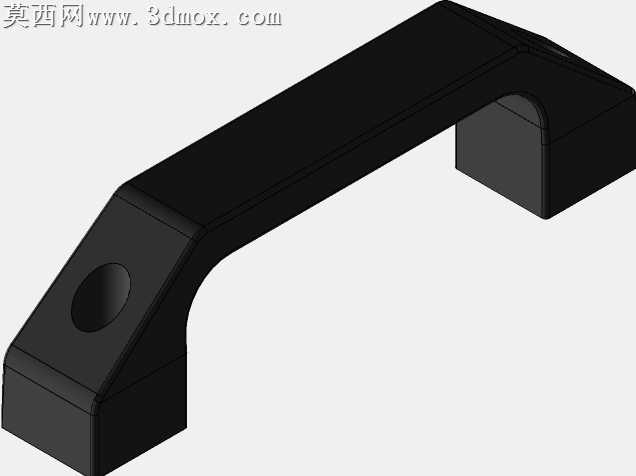

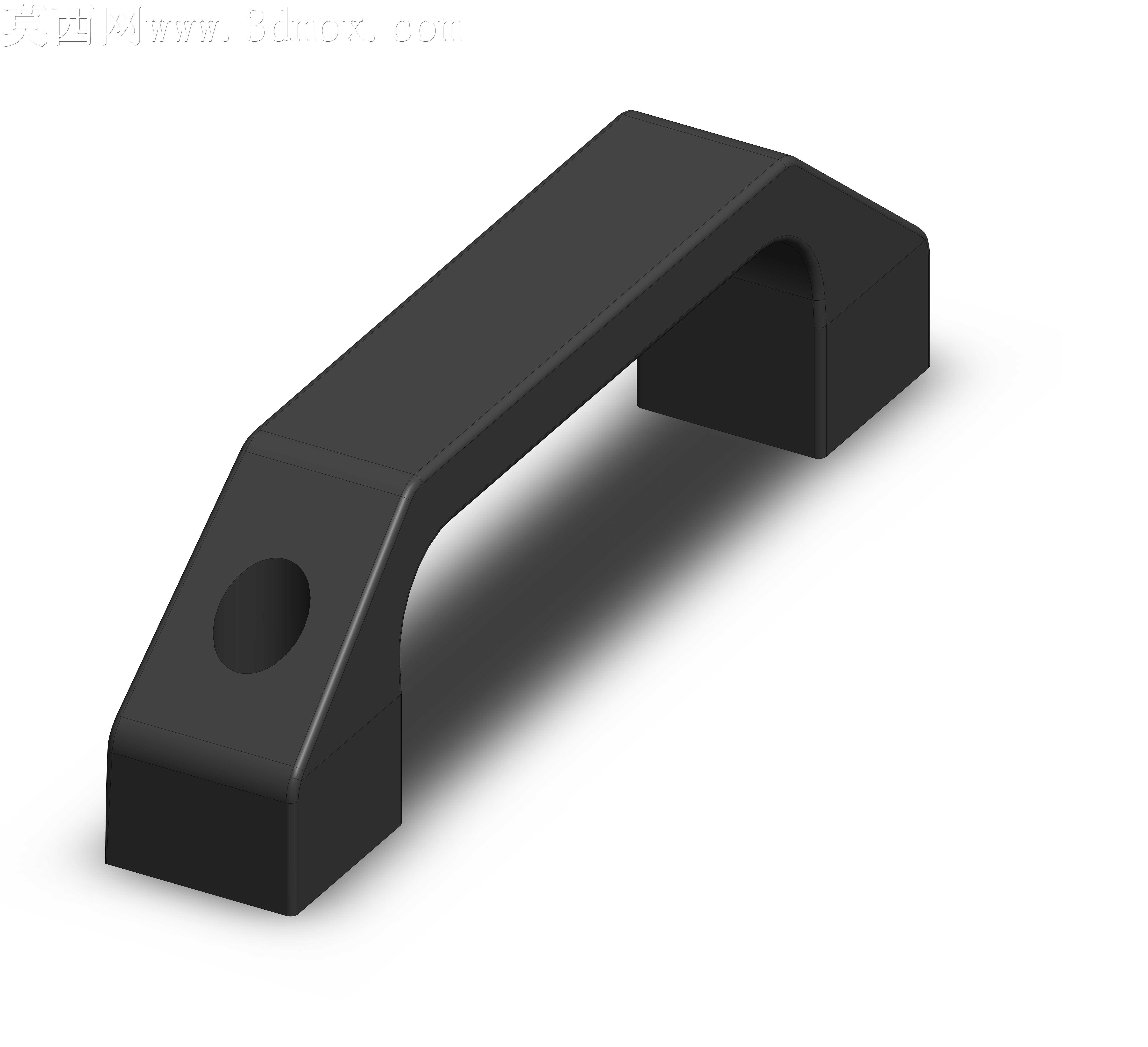

本作品为桥式结构塑料拉手的三维设计成果，建模阶段以实际安装使用需求为核心基准，首先确定核心安装参数：两安装孔中心距为160mm，安装孔适配M6规格紧固件，整体造型采用对称式桥型拱起结构，两端为带安装沉孔的固定座，中间为贴合手部握持弧度的握持段，建模过程中对固定座与握持段的过渡区域做了大圆角顺滑处理，既消除了塑料件注塑成型时的应力集中风险，也避免使用时棱角剐蹭手部，提升握持舒适度。材质设定上选用常用工业黑色增强尼龙材质，渲染阶段通过调整材质参数还原哑光磨砂的塑料表面质感，添加柔和的环境漫反射光照，搭配自然的接触阴影，清晰呈现拉手的整体轮廓、结构细节与表面质感，同时对安装孔做了沉孔深度的精准建模，确保M6螺丝安装后头部可完全沉入孔内，不会突出表面影响美观或造成剐蹭。结构设计上充分考虑塑料件的成型工艺特性，整体壁厚保持均匀一致，避免注塑过程中出现缩痕、缺料等成型缺陷，拱起的握持段高度经过合理测算，既保证手部有充足的握持空间，又不会因拱起过高导致整体占用空间过大、受力结构变差，两端固定座的底面设计为平面结构，可与安装面板表面完全贴合，保证安装后结构稳固无晃动。设计思路围绕工业场景下的通用拉手使用需求展开，兼顾实用性、工艺性与外观简洁性，整体造型无多余装饰结构，线条流畅规整，既可以用于各类电气机箱机柜的面板、箱门部位，也可适配小型设备箱、工具箱等场景的握持开启需求，模型结构完整，尺寸参数精准，可直接用于后续的工程出图、注塑模具开发或装配验证环节。
