L型外螺纹气动快插弯管接头结构

　　该接头属于气动系统中常用的直角转向连接件，主要用于压缩空气管路在狭窄安装空间内完成90度方向转换，一端通过外螺纹接入阀岛、气缸、气源处理件或设备壁板，另一端通过快插结构直接接入尼龙管、PU管等柔性气动软管。在自动化装配线、包装机械、电子制造设备、轻工输送线以及小型气动工装中，这类弯头能够减少管路弯折半径，避免软管因强行转弯产生折瘪、通径缩小和早期疲劳开裂，同时让布管走向更贴近设备框架，节省机柜与执行机构周边的有效空间。

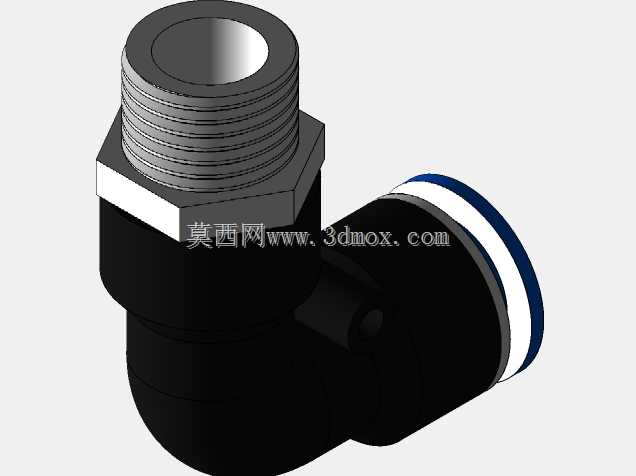

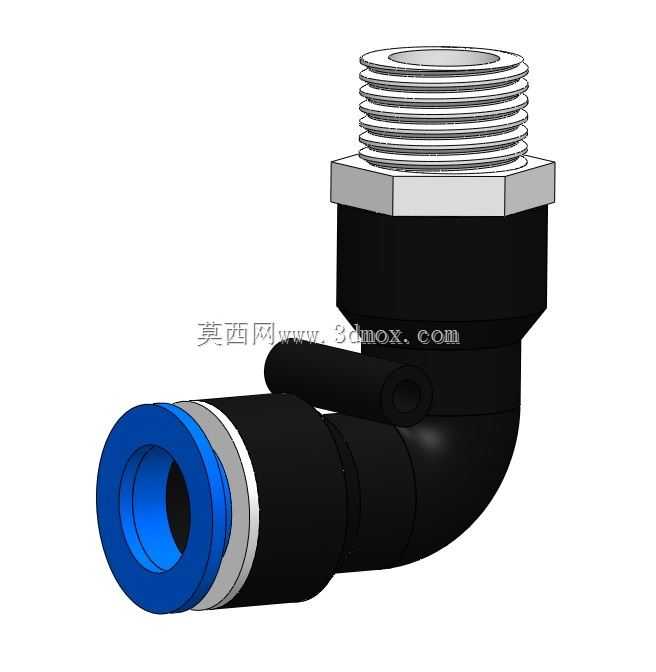

　　从结构上看，模型呈现出外螺纹段、六角锁紧面、弯头主体和快插端四个主要部分。外螺纹端用于形成刚性接口，其端部通常配合密封带或密封圈实现气路密封；中部六角面为扳手夹持区域，用于在装配时施加扭矩，避免塑料本体直接受力而开裂。弯头主体采用90度平滑过渡，内部流道没有突变台阶，可降低压损并减少气流噪声。快插端内部包含卡爪、密封圈和释放环，插管时卡爪自动咬紧管外壁，拆卸时按压端面释放环即可松脱，适合需要频繁调整管路的现场维护场景。

　　设计这类接头时，首先要平衡密封可靠性、插拔寿命和本体强度。塑料主体需要承受常见气动工作压力，并在反复插拔、振动和温度变化条件下保持卡爪定位稳定；金属螺纹段则提供足够的连接刚性，避免与金属基座配合时发生螺纹滑牙。弯头处的壁厚过渡不能过于突兀，否则在注塑成型或长期承压时容易产生应力集中；快插端口部通常设置导向倒角，使软管插入时更顺畅，减少密封圈被管口切伤的风险。外形上，蓝色释放环与黑色本体形成明显操作识别，维护人员能够快速判断按压位置。

　　安装边界方面，需要同时关注螺纹旋入长度、六角面回转空间和快插端插拔空间。外螺纹端不能无限制拧入，过长会顶伤对方面或改变密封位置；六角面周围应预留扳手活动距离，否则现场只能采用开口扳手甚至无法紧固。快插端前方要保留软管插入和释放环按压空间，若贴近墙板或线槽布置，后期维护会非常困难。由于接头为90度弯头，软管接入方向与螺纹轴线垂直，布局时还要考虑软管最小弯曲半径，不能让接头出口处立即出现二次急弯。

　　在三维建模过程中，应优先建立内部流道中心线，再围绕中心线生成弯头主体，这样更容易控制转弯半径和壁厚均匀性。螺纹部分可按标准牙型创建简化或精确模型，六角面尺寸需与所选扳手规格匹配。快插端的卡爪、释放环和密封圈虽然在外观模型中不一定全部展开，但在结构设计阶段应明确装配关系，尤其是释放环按压行程与卡爪张开量之间的联动。模型还应保留安装姿态参考，便于在设备总装中检查与相邻管路、钣金件、电气线槽的干涉情况。

　　实际选型时，除了管径和螺纹规格，还要结合工作压力、介质类型、使用温度和现场振动条件判断。普通气动接头多用于空气管路，若涉及水或弱腐蚀介质，则需要关注密封材料和本体材质兼容性。布管密集的位置，直角弯头虽然能改善走向，但也会比直通接头带来更多局部阻力，因此在主气路或大通径管路中不宜无节制使用。将其布置在执行元件附近、需要转向的末端支路，通常更能发挥节省空间和便于维护的优势。
