NBA主题椭圆金属质感纪念徽章结构设计

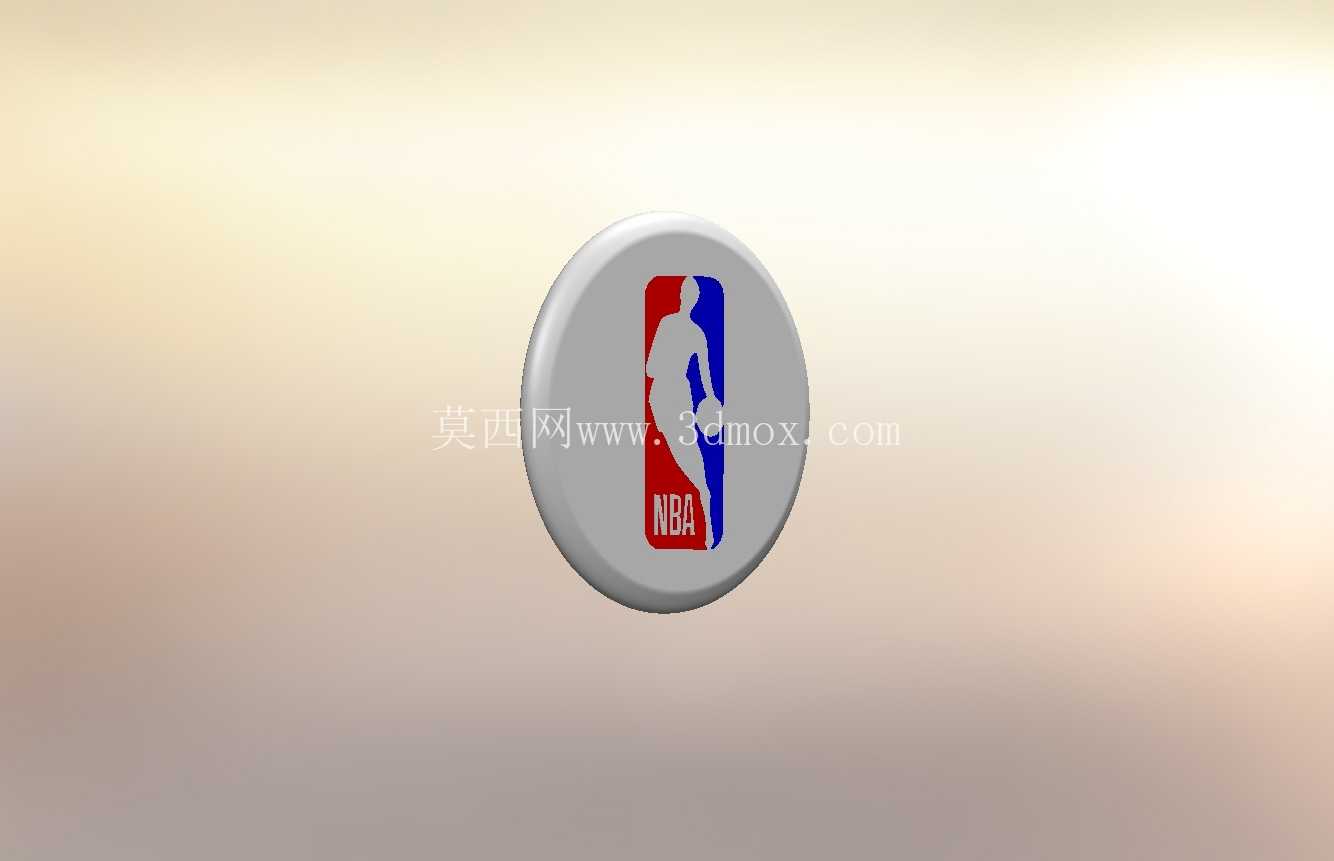

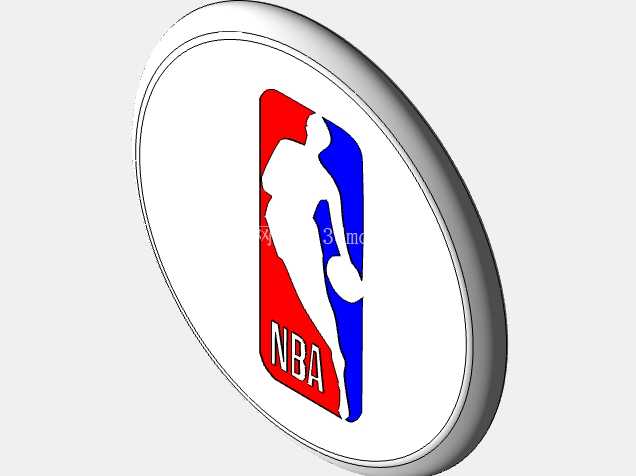

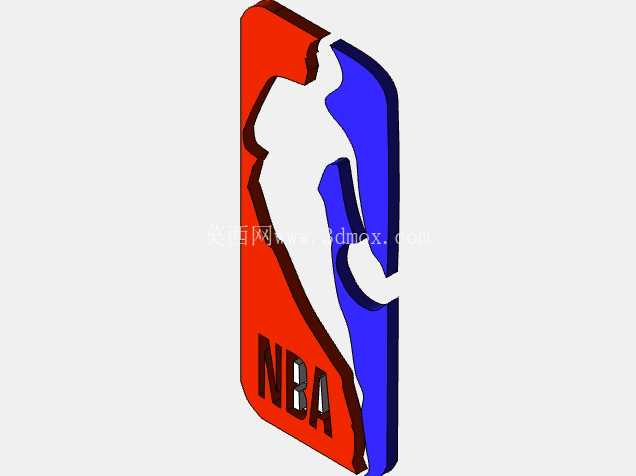

这款体育主题纪念徽章的结构设计，首先围绕日常佩戴、收藏展示两类核心使用场景展开，区别于常规平面印刷徽章，整体采用椭圆弧面基底造型，边缘做了R1.2的圆角过渡处理，避免佩戴时剐蹭衣物或者皮肤，基底厚度控制在3mm，既保证手持时的分量感，也不会因为过厚导致佩戴时衣物出现明显凸起。徽章正面的NBA标识采用浮雕式结构设计，标识区域比基底平面高出0.8mm，红蓝分色区域做了0.2mm的下沉台阶，方便后续做填色或者电镀分色处理时，色层不会出现溢边问题，标识最下方的字母区域同样做了同高度的浮雕处理，保证触摸时的层次感统一。

从安装边界来看，徽章背部预留了标准的别针安装位，安装位距离徽章上边缘12mm、左右居中，别针固定座的下沉深度为1.5mm，安装别针后整体背部的凸起高度不超过2mm，适配常规厚度的衬衫、夹克、帆布包等载体的佩戴需求，不会因为背部凸起过高导致佩戴时出现硌压感。设计过程中特意对椭圆基底的边缘做了轻微的弧面收窄，从正面看边缘厚度视觉上更轻薄，同时基底背面做了0.5mm的内凹减重处理，在不影响整体结构强度的前提下，将单枚徽章的重量控制在15g以内，长时间佩戴也不会出现衣物拉扯变形的问题。

在实际使用场景中，这类徽章除了个人佩戴装饰，也可作为体育赛事周边、球迷活动纪念礼品使用，因此结构设计上充分考虑了批量生产的工艺可行性：浮雕区域的拔模角度统一设置为3度，避免冲压或者压铸生产时出现脱模卡滞的问题，所有棱角位置都做了不小于0.1mm的圆角处理，既减少生产过程中的模具损耗，也避免使用过程中出现锐边划伤的风险。标识区域的分色边界线宽度控制在0.3mm，刚好可以作为填色工序的挡边，不需要额外增加印刷定位工序，能有效降低批量生产的工艺成本。

从结构强度角度考虑，徽章整体采用一体化基底设计，浮雕部分和基底为同一整体结构，不存在粘接、焊接的拼接位置，避免日常使用中出现标识脱落的问题，背部的别针固定座采用和基底一体的铆接柱结构，别针安装后可以承受不小于50N的拉力，不会出现正常佩戴过程中别针脱落导致徽章遗失的情况。设计时还特意考虑了不同表面处理工艺的适配性，弧面基底的粗糙度设置为Ra0.8，既可以做亮面电镀处理呈现金属光泽，也可以做磨砂喷塑处理呈现哑光质感，浮雕标识的表面粗糙度设置为Ra1.6，方便后续做填色、镭雕或者印刷工艺时，色层或者油墨的附着力更强，长时间使用不会出现掉漆、磨损的问题。

针对收藏展示的使用需求，徽章的正面弧面曲率经过反复调整，在常规室内光线下不会出现大面积的反光遮挡标识内容，无论是别在收藏展示板上，还是放在透明展示盒中，都能清晰呈现正面的标识细节。椭圆的长短轴比例设置为1:0.75，符合常规视觉审美习惯，拿在手中或者佩戴在衣物上时，视觉重心刚好落在正面的标识区域，不会出现比例失调导致的观感突兀问题。整体结构没有复杂的异形曲面，所有特征都可以通过常规的冲压、压铸工艺实现，不需要特殊的五轴加工工序，生产门槛低，适配不同产能规模的加工厂进行批量生产。
