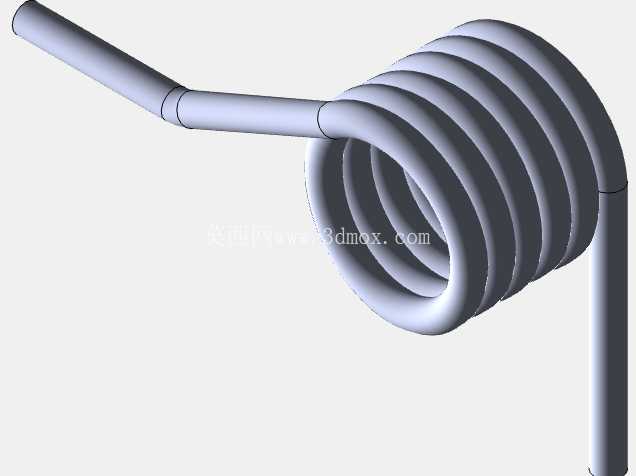

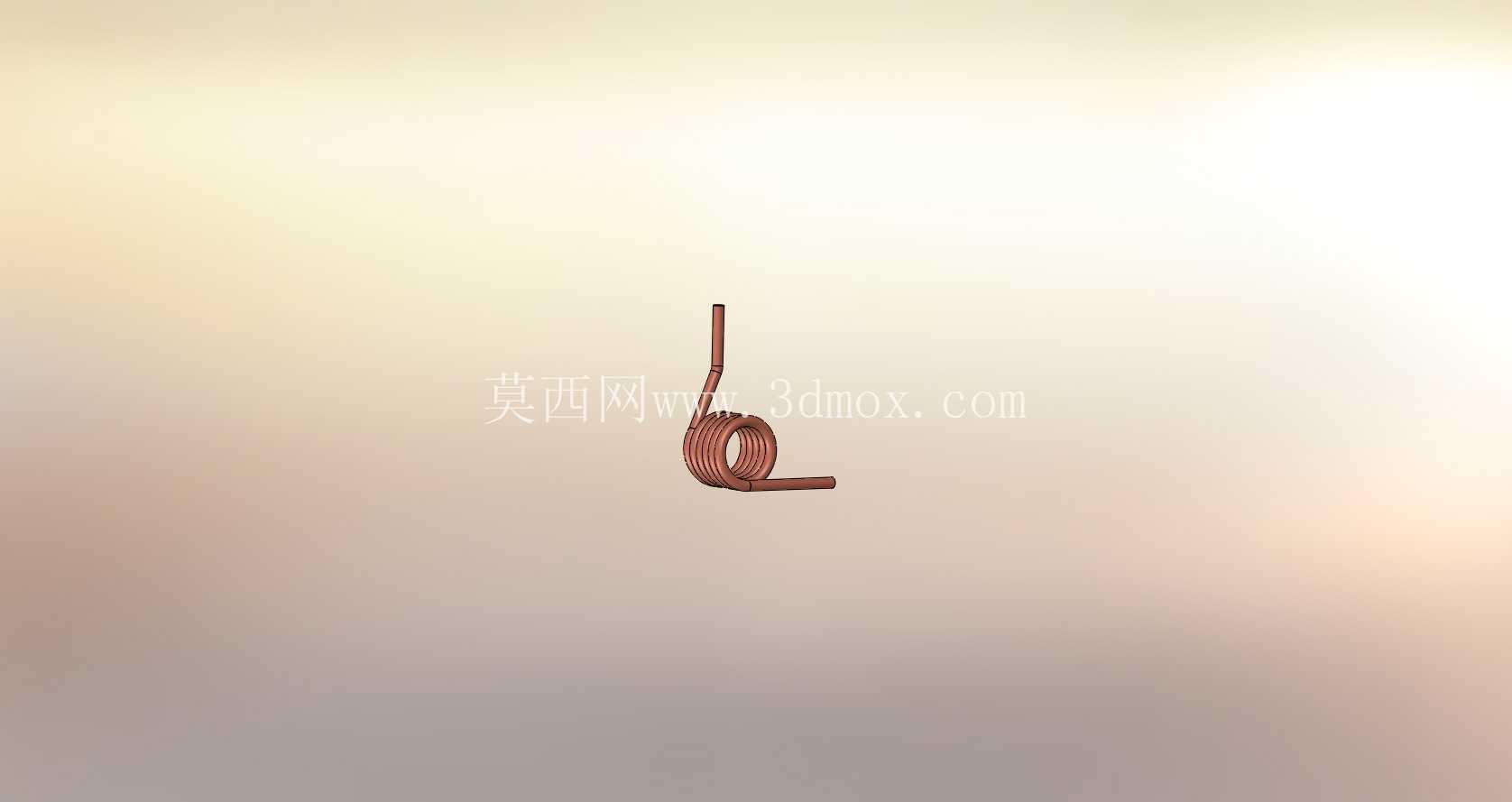

在日常的机械结构设计工作中,扭转弹簧是极为常用的弹性储能元件,这类零件的设计往往需要结合具体安装空间、载荷需求反复调整参数,稍有偏差就会出现复位不到位、疲劳寿命不足的问题。本次设计的扭转弹簧采用圆柱螺旋扭转结构,簧丝选用常见的弹簧钢材质,整体由螺旋主体、两个伸出的扭臂构成,其中一个扭臂为直杆状沿螺旋切线方向延伸,另一个扭臂末端做了弯折处理,方便卡入安装位的定位槽内,避免弹簧工作时出现周向滑移。
从实际应用场景来看,这类扭转弹簧常被用在各类需要旋转复位的机构中,比如电器开关的触点复位、小型夹具的开合回弹、门窗铰链的复位结构、园林工具的扳机回弹,甚至部分汽车内饰件的翻盖复位结构中,都能看到同类型弹簧的身影。不同于拉伸弹簧和压缩弹簧依靠轴向形变提供弹力,扭转弹簧的工作核心是绕簧体中心轴线的扭转变形,工作时两个扭臂分别抵靠在机构的两个相对转动部件上,当部件发生相对旋转时,弹簧被扭转产生反向扭矩,驱动部件回到初始位置。
设计这类弹簧时,首先要确认的是安装边界尺寸:簧体的中径尺寸需要匹配安装位的芯轴直径,通常簧体内径要比配套芯轴大10%左右,避免工作过程中簧体与芯轴发生卡滞,同时也要控制外径尺寸,不能超出安装腔的径向空间,防止弹簧扭转时外径胀大剐蹭周边结构。两个扭臂的长度、弯折角度需要严格匹配安装点位的位置,要保证弹簧在自由状态下,扭臂刚好能贴合安装位的定位面,预压角度控制在5°到15°之间,既可以消除安装间隙,也不会因为预紧力过大导致初始扭矩超出设计需求。
从功能特性来看,这款扭转弹簧的有效圈数经过了针对性调整,在保证足够扭矩输出的前提下,控制了簧体的轴向长度,适配狭窄的安装空间。簧丝的直径选择兼顾了扭矩需求和疲劳寿命,在常规的往复扭转工况下,能够承受数十万次的循环载荷而不发生塑性变形。扭臂的弯折处做了圆弧过渡处理,避免应力集中导致的扭臂断裂问题,这也是很多新手设计弹簧时容易忽略的细节——直角弯折的位置在反复受力时,应力会比圆弧过渡处高出30%以上,很容易成为疲劳失效的起点。
实际建模过程中,需要先通过螺旋线命令生成簧体的主体路径,再根据扭臂的伸出方向绘制两段相切的直线段作为扭臂的扫描路径,扫描时要注意簧丝截面的方向始终垂直于路径,避免出现簧丝扭曲的问题。完成基础建模后,还需要做简单的运动仿真,模拟弹簧在最大扭转角度下的形变状态,检查此时簧体的外径变化、扭臂的位移是否会和周边结构发生干涉,同时核算此时的最大剪切应力是否在弹簧钢的许用应力范围内,避免设计出的弹簧在极限工况下发生断裂。
很多工程师在选型或设计扭转弹簧时,容易直接套用标准件的参数,但实际设备上的安装空间往往是受限的,标准件的扭臂长度、角度很难完全匹配,这时候就需要根据实际安装条件做定制化调整,比如适当缩短扭臂长度来适配狭小空间,或者调整扭臂的弯折角度来适配特殊的定位结构,同时要同步调整有效圈数来保证扭矩输出符合要求,不能只改外形不改参数,否则会出现弹簧力过大或过小的问题,影响整个机构的正常工作。
另外需要注意的是,扭转弹簧的旋向选择也很关键,要保证弹簧工作时的扭转方向是让簧圈有收紧的趋势,而不是散开的趋势,如果旋向选反,工作时簧圈会胀大,不仅会增大和芯轴的摩擦,还会导致实际输出扭矩和设计值出现偏差,长期工作还会加剧簧丝的磨损,缩短使用寿命。这款弹簧的旋向就结合了常规的安装工况做了匹配,能够适配绝大多数顺时针扭转复位的机构需求,安装时只需要将芯轴穿入簧体内孔,将两个扭臂分别卡入对应的定位槽即可,不需要额外的固定结构,装配效率很高。
