等节距圆柱螺旋压缩弹簧结构设计

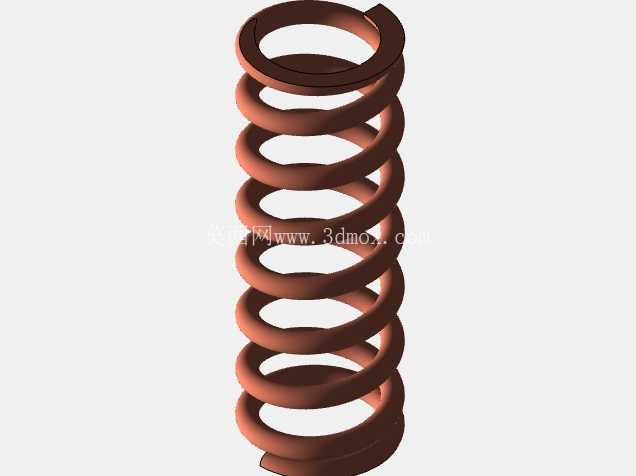

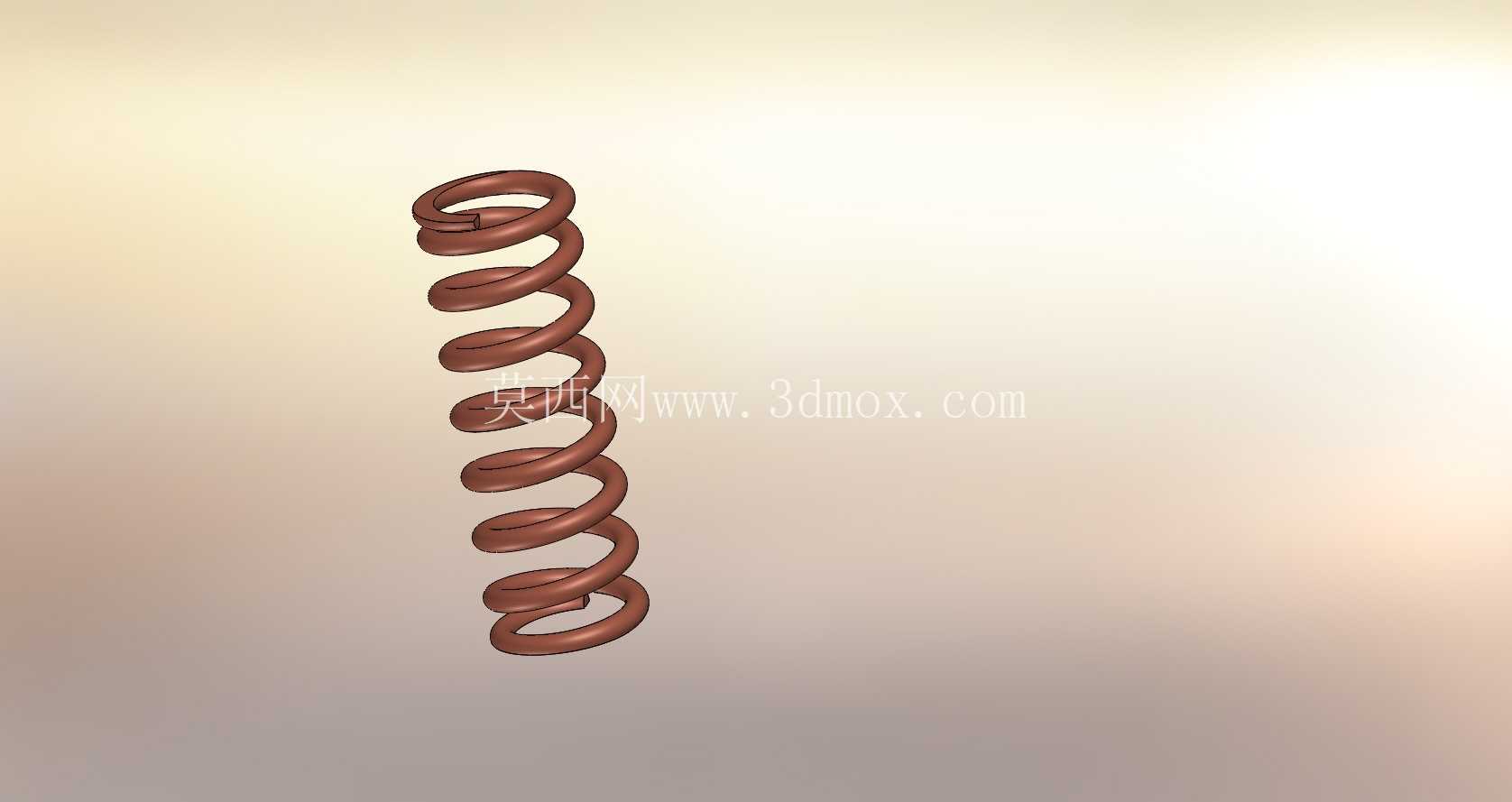

　　在各类机械结构的弹性缓冲、复位储能场景中，圆柱螺旋压缩弹簧是应用覆盖度最广的基础弹性元件，小到消费电子的按键复位结构，大到重型工程机械的悬架缓冲系统，都能见到这类结构的身影。本次设计的等节距圆柱螺旋压缩弹簧，采用常规圆形截面金属丝绕制而成，整体为等外径圆柱构型，两端各有一圈并紧磨平的支撑端，有效避免弹簧工作过程中出现端面偏载、受力轴线偏移的问题。从实际工况适配角度出发，这类弹簧的设计首先要匹配安装空间的边界约束，外径尺寸需要适配安装孔的内径预留合理间隙，避免压缩过程中弹簧外径膨胀与安装孔壁发生剐蹭卡滞，自由长度则需要结合预压量、工作行程以及极限压缩量综合确定，保证在最大工作载荷下弹簧不会被压并失效，同时预留足够的疲劳寿命余量。

　　设计过程中，弹簧的有效圈数直接决定刚度特性，等节距构型下弹簧刚度为线性值，能够在工作行程内提供稳定的弹力输出，适合对弹力线性度有要求的复位、恒力支撑场景。金属丝直径的选取需要结合载荷大小、许用切应力综合计算，既要保证在最大冲击载荷下不会出现塑性变形，也要避免刚度过大导致的缓冲吸震效果不足。两端磨平的支撑端设计，需要保证支撑面与弹簧轴线的垂直度，装配时支撑面能够与安装基座的定位面完全贴合，避免工作过程中弹簧出现侧弯、失稳的情况，尤其是长径比偏大的压缩弹簧，端面垂直度的控制直接决定了弹簧的工作可靠性。

　　从应用场景来看，这类弹簧可用于冲压模具的卸料复位结构，冲头完成冲压动作回程时，弹簧提供弹力推动卸料板将套在冲头上的工件脱出；也可用于各类自动化设备的缓冲限位结构，在运动部件到达行程终点时提供缓冲力，避免刚性碰撞造成的结构损伤；还可用于各类阀门的阀芯复位结构，在电磁力或者气动力撤销后推动阀芯回到初始位置，实现通路的通断控制。建模过程中需要严格控制螺旋线的升角、节距的均匀性，保证每一圈弹簧的间距一致，避免出现节距偏差导致的刚度非线性问题，同时两端并紧圈的过渡要平滑，不能出现应力集中的折角，否则在交变载荷作用下并紧圈与有效圈的过渡位置很容易出现疲劳断裂。

　　安装边界方面，弹簧的内径需要适配导向轴的外径，若采用内导向结构，导向轴与弹簧内径之间要预留0.5到1毫米的间隙，既避免弹簧伸缩过程中与导向轴发生摩擦，也能对弹簧的伸缩方向起到约束作用，防止长弹簧压缩时出现失稳弯曲；若采用外导向结构，安装孔与弹簧外径的间隙同样要控制在合理范围，间隙过大无法起到导向作用，间隙过小则容易出现卡滞。弹簧的材料通常根据使用环境选择，常规工况下采用碳素弹簧钢即可满足强度要求，在腐蚀环境或者高低温环境下则需要选用不锈钢或者高温合金材料，不同材料的剪切模量存在差异，建模时的参数计算需要对应所选材料的力学性能参数，保证最终成品的刚度符合设计要求。在实际选型替换时，需要核对弹簧的自由长度、外径、丝径、有效圈数几个核心参数，参数偏差过大会导致弹力不符合要求，要么出现弹力不足无法实现复位、缓冲功能，要么弹力过大导致驱动负载增加、运动部件动作卡滞。这类等节距圆柱弹簧的结构简单，制造工艺成熟，成本低廉，是机械结构设计中优先选用的弹性元件，只要参数匹配合理、安装导向到位，就能实现长期稳定的工作，不需要额外的维护保养。
