通讯设备用温控模块结构设计

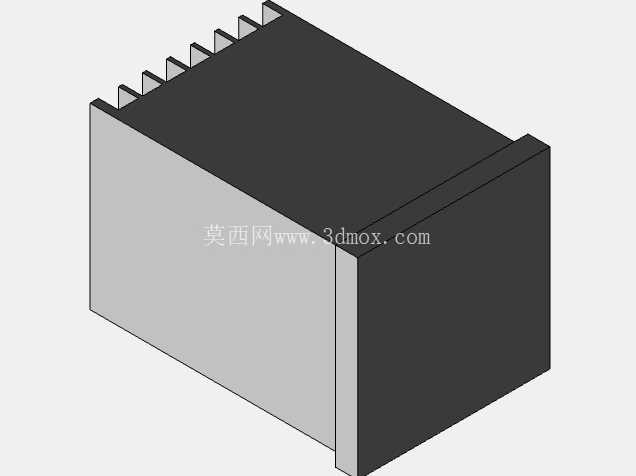

　　在通讯基站、工业通讯机柜这类长期连续运行的场景里，温控单元是保障核心板卡稳定工作的关键部件，本次设计的温控模块，主要针对通讯类设备的局部精准控温需求开发，适配4S规格的通讯设备安装位，解决密闭机柜内局部热点导致的板卡性能漂移、元件寿命折损问题。从实际使用场景出发，这类温控模块通常安装在通讯机柜的插卡仓位内，和信号处理板、电源模块相邻布置，因此外形采用标准长方体插卡式结构，主体外壳分为两个功能区域：一侧为银灰色金属导热面，直接贴合需要控温的发热元件表面，另一侧为黑色阻燃工程塑料壳体，内部封装温控电路、传感单元与功率调节组件，顶部设置等间距排布的散热齿结构，在无额外强制风冷的插卡仓位内，依靠自然对流即可将模块工作产生的附带热量散出，避免自身成为额外热源。

　　设计过程中优先考虑安装兼容性，模块的侧边设置导向限位结构，插入机柜卡槽时可自动对位，不需要额外调整安装角度，前端的安装边预留固定孔位，可通过标准紧固件和机柜机架锁合，防止设备运输、运行过程中出现松脱移位。导热面的平面度控制在0.1mm以内，保证和发热元件表面的贴合间隙足够小，降低接触热阻，实际装配时可搭配导热硅脂或导热垫使用，进一步提升热传导效率。功能层面，模块内置高精度温度传感单元，可实时采集接触区域的温度数据，通过内部PID调节电路输出控制信号，驱动外接的制冷或加热组件工作，将目标区域的温度稳定在设定区间内，避免通讯板卡因温度过高出现信号误码、因温度过低出现启动异常的问题。

　　壳体的分模设计充分考虑生产装配效率，上下壳体采用卡扣加螺丝的组合固定方式，内部电路板通过定位柱预固定，装配时不需要复杂的工装夹具即可完成组装，后期维护拆卸也十分便捷。散热齿的齿高、齿间距经过热仿真优化，在有限的顶部空间内最大化散热面积，同时避免齿间距过小导致积灰影响散热效果，适配通讯机房多尘、长期无人值守的运行环境。模块的接线端设置在壳体后侧，插入机柜后可直接和背板的通讯、供电接口对接，不需要额外飞线，减少机柜内部的布线杂乱问题，也降低线路干扰对温控信号精度的影响。

　　从结构强度角度，塑料壳体选用阻燃V0级材质，满足通讯设备的防火安全要求，金属导热面采用铝合金材质，表面做阳极氧化处理，兼顾导热性能与抗腐蚀能力，在机房常见的温湿度环境下不会出现锈蚀、氧化层脱落的问题。设计时还考虑了模块的通用性，除了通讯机柜场景，也可适配同安装尺寸的工业控制机箱、电力设备柜的局部温控需求，安装边界完全符合标准4S插卡模块的尺寸规范，可直接替换同规格的老旧温控单元，不需要对原有设备的安装结构做改造。在细节处理上，壳体的所有棱角均做R角过渡，避免安装操作时划伤操作人员，也防止尖角处出现应力集中导致壳体开裂；散热齿的端部做倒角处理，插拔模块时不会勾挂机柜内的线缆。内部电路的固定位预留了灌胶槽，对于高湿、高震动的特殊使用场景，可通过灌封环氧树脂提升模块的抗震与防潮性能，拓展产品的适用场景范围。
