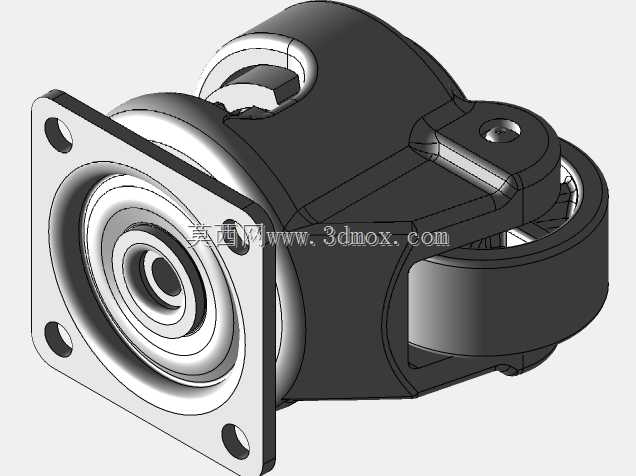

在工业物流转运、重型设备移动、生产线工位调整等场景中,行走支撑部件的可靠性直接决定了整套设备的移动效率与使用安全性,这款法兰安装式万向脚轮的结构设计,正是针对中重载工况下的转向灵活性与承载稳定性需求完成的三维结构建模。从实际应用场景来看,这类脚轮常被配置在CA6140类普通车床的配套移动工装、重型工具柜、车间转运托盘、中小型工业设备的移动底座上,既需要承受数百公斤级的垂直载荷,也要满足设备在车间环氧地坪、水泥地面上小半径转向、直行推移的使用需求,避免传统定向轮转向阻力大、调整位置费力的问题。
从产品功能特性来看,这款脚轮采用分体式结构设计,上部为方形法兰安装座,四个安装孔位对称分布在法兰盘四角,安装时可直接通过螺栓与设备底部的安装面锁紧,相比传统的顶板插杆式安装结构,法兰连接的接触面积更大,载荷分布更均匀,不会出现长期重载下插杆变形、安装位松旷的问题。中部的转向回转结构采用内置回转支承的设计思路,转向轴线与轮体中心保持合理的偏心距,推移时转向力矩更小,即使在满载状态下,操作人员也能轻松完成设备的转向调整,不会出现转向卡滞、回弹的问题;回转结构的上下结合面设置有密封间隙,可阻挡车间内的铁屑、灰尘进入回转摩擦面,降低长期使用后的磨损速率,延长维护周期。下部的轮体采用宽面圆弧轮廓设计,轮面与地面的接触压强更低,滚动阻力更小,在不平整的车间地面上也能保持平稳滚动,不会出现小直径轮容易卡入地面缝隙、推移颠簸的问题;轮架部分采用加强筋结构,在转向座与轮叉的连接位置设置了弧形过渡加强筋,可承受推移过程中产生的侧向冲击力,避免急停、斜向推移时轮架变形开裂。
从设计思路层面来看,建模过程中优先保证了安装边界的通用性,法兰盘的安装孔位尺寸、孔距参考了行业通用的重载脚轮安装规范,可直接替换同规格的现有脚轮产品,不需要对设备底部的安装结构做额外修改。回转部分的偏心距经过反复校核,既保证转向时的灵活性,也避免偏心距过大导致直行时轮体左右摆动、推移轨迹偏移的问题;轮叉的开口尺寸与轮体直径、轮轴直径做了匹配设计,轮轴与轮叉之间设置有耐磨衬套的安装位,可降低轮体转动时的摩擦阻力,同时减少轮轴的磨损,后期维护时仅需更换衬套即可恢复转动性能,不需要整体更换轮架。外形尺寸方面,法兰盘的边长控制在标准安装尺寸范围内,整体安装高度适配常规工业设备的底部离地间隙,不会因为安装脚轮导致设备整体高度过高、重心上移影响稳定性;轮体的直径选择兼顾了滚动阻力与安装高度的平衡,直径过小会导致滚动阻力增大,推移费力,直径过大则会抬升设备重心,同时增加脚轮自身的重量,提高材料成本。
在安装边界的设计上,法兰安装面的平面度做了严格的公差约束,安装时可保证与设备底部安装面完全贴合,不会出现局部受力导致法兰盘变形的问题;四个安装孔采用沉孔设计,螺栓锁紧后螺栓头不会突出法兰盘表面,避免安装时出现干涉。轮体的转动范围做了限位校核,360度转向过程中轮体不会与上部的法兰盘、设备底部结构发生碰撞,转向全程无卡滞点;轮架的最大摆动角度也做了限制,当设备经过不平整地面、轮体受到侧向冲击力时,轮架的摆动幅度在可控范围内,不会出现轮体侧翻、脱出的问题。针对车间内常见的铁屑缠绕问题,轮架两侧设置了挡屑间隙,滚动过程中缠绕在轮轴位置的铁屑可从间隙中自然脱落,不会长期堆积导致轮体卡滞;轮面的圆弧轮廓也减少了与地面杂物的接触面积,推移时小颗粒杂物会从轮面两侧滑开,不会嵌入轮面导致滚动颠簸。
从结构强度的建模细节来看,所有受力部位的壁厚都经过了等强度优化,法兰盘与转向座的连接位置采用圆弧过渡,避免应力集中导致的疲劳断裂;轮叉与轮轴的配合位置做了加厚处理,可承受满载时的冲击载荷,不会出现轮轴孔变形、轮轴脱出的问题。整体结构没有多余的装饰性特征,所有曲面与加强结构都服务于功能需求,既控制了整体重量,也保证了各个受力部位的强度冗余,适配工业场景下长时间高频率使用的需求。
- 全部评论(0)
- 模板大小: 3.41 MB
- 售价:5金币
- 下载次数: 13
- 系统要求: STEP / IGES
- 软件分类: 脚轮
