重载方形法兰万向脚轮结构设计

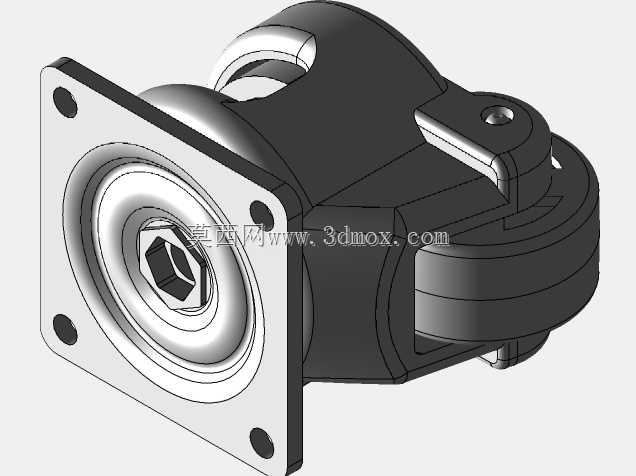

　　该结构围绕工业现场中需要频繁移位、定点支撑并承受较大载荷的脚轮部件展开，主体由方形安装法兰、中心回转体、轮架、轮体、轴向锁紧件和侧向加强结构组成。方形法兰位于承载侧，四个角部设置通孔，用于与设备底板、工装台架或移动小车框架进行螺栓连接；法兰面与回转座之间形成较大的接触范围，可将轮体受到的冲击载荷分散到安装基板上，避免单点受力造成板面压陷或连接松动。

　　从实际使用场景看，这类脚轮常见于机床周边工装、自动化线边料车、重型设备底座、维修平台以及需要短距离推移的工业装置。设备静止工作时，脚轮承担整机重量并保持支撑稳定；设备需要调整布局或维护时，轮体绕水平轴滚动，上部回转结构绕竖直轴旋转，使推行方向能够随人力或牵引方向改变。模型中法兰中心的内六角紧固件用于约束回转轴向位置，保证转向部分在承受竖向载荷时仍可相对转动，同时限制其脱离安装座。

　　外形上，安装法兰采用薄板方形轮廓，孔位分布在四角，便于在矩形钢管焊接架、钢板底座或铝型材框架上直接配孔。法兰外侧的阶梯凸台与回转壳体衔接，凸台既承担定位作用，也为螺栓连接提供足够的压紧面。回转体外壳采用包覆式造型，内部对应轴承或衬套安装空间，外部轮廓在转向时避让法兰边缘，减少轮架旋转过程中与设备底梁发生干涉的风险。

　　轮架部分采用叉形支承思路，两侧结构夹住轮体并形成轮轴支撑区。模型中轮架与上部回转座之间通过加厚过渡区连接，该区域在推行、刹车或越障时承受弯矩，是脚轮失效的高发位置，因此结构上采用连续曲面过渡，而非单薄直板拼接。轮体外侧为圆柱形滚动面，适合在车间地坪、硬化路面或钢板通道上滚动；轮心位置预留轮轴安装空间，可根据承载等级配置滚子轴承、滑动轴套或一体式轮毂。

　　设计时需要重点校核三条载荷路径：其一，竖向载荷由设备底板经法兰、回转支承、轮架传递到轮轴和轮体，再作用于地面；其二，转向扭矩围绕竖直轴线传递，要求回转座内径、滚动体或衬套接触面积与载荷匹配；其三，启动、停止和侧向推行时产生的水平力通过轮架叉口和轮轴承受，连接螺栓不能只按静载重力选取。对于重载工况，法兰厚度、孔边距、轮架侧板宽度以及轮轴直径都应同步放大，不能仅增大轮径而忽略转向座强度。

　　安装边界方面，方形法兰的外轮廓决定了底座开孔和焊接垫板的最小尺寸，四角孔位需要与设备框架横梁错开，避免螺栓头与型材内腔干涉。脚轮装入后，应核查回转半径：轮架绕中心旋转时，轮体最外点、轮架侧面和上部壳体均需与设备底板、支腿、线缆桥架保持间隙。若设备底部空间较低，可在满足承载的前提下控制回转座高度；若地面接缝、轨道槽或门槛较多，则应增加轮径并优化轮缘导入角度，以降低推行阻力和冲击。

　　建模过程中，法兰面、回转轴线和轮轴轴线应保持明确的几何关系。竖直轴线用于定义万向旋转，水平轮轴用于定义滚动自由度，两条轴线在空间上垂直且不相交，构成万向脚轮的基本运动特征。方形法兰可先建立基础板，再按四角孔位切除安装孔；回转壳体通过旋转和拉伸组合形成内腔与外壁；轮架部分宜采用对称建模，保证两侧轴孔同轴；轮体则以圆柱面为主体，结合轮毂、倒角和中心孔完成细节。各配合部位应保留工程装配间隙，尤其是回转座与固定座之间、轮轴与轮毂之间，不能在三维数模中做成完全零间隙贴合。

　　该结构的价值在于把移动、转向和固定安装三类功能集中在一个紧凑部件中。法兰面提供可靠连接，回转体保证方向调整，轮架和轮体承担滚动支撑，加厚过渡区则应对复杂弯矩。对于结构设计人员，可在此基础上扩展刹车块、防尘盖、润滑通道、聚氨酯轮面或铸铁轮芯；对于设备选型人员，则可依据安装孔距、总高、回转半径、轮宽和承载面高度，将其布置到不同的工业移动设备中。
