方程式赛车防倾杆安装固定支座结构

该零件为方程式赛车防倾杆系统的核心安装支座，在大学生方程式赛车的底盘悬架布局中，承担防倾杆与车架单体壳或钢管桁架结构的连接定位作用，是防倾杆发挥侧倾刚度调节功能的关键受力载体。从实际装车场景来看，这类支座通常布置在赛车前舱或后舱的悬架硬点附近，需要匹配防倾杆衬套的安装尺寸，同时要适配车架对应安装面的孔位布局，保证防倾杆工作时的转动自由度不受干涉，同时将防倾杆传递的侧倾力矩均匀分散到车架结构上，避免局部应力集中导致的车架变形或者支座断裂。

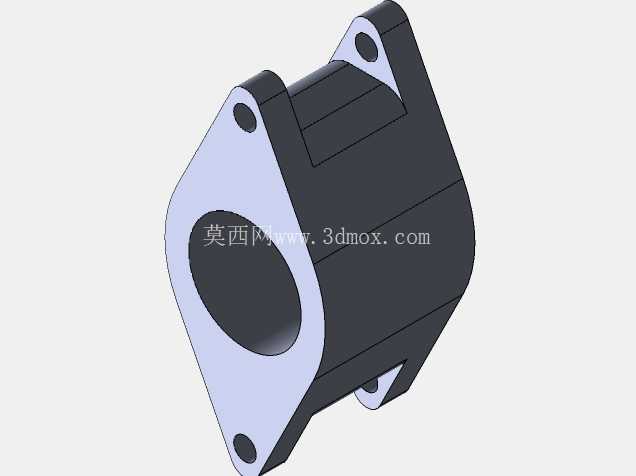

从功能特性上看，该支座采用一体化铸铝或者机加工成型的结构设计，主体为带中心通孔的筒状结构，中心通孔用于穿设防倾杆的衬套或者轴承座，保证防倾杆可以顺畅转动，周边延伸出的带安装孔的法兰耳结构，用于通过螺栓将支座整体固定在车架的安装平面上，法兰耳上的安装孔位置经过硬点校核，既保证安装时的操作空间足够，也能让螺栓受力方向与支座承载方向匹配，减少螺栓受剪的额外载荷。支座的筒身部分做了变径过渡设计，在靠近法兰的位置做了加厚处理，对应防倾杆受力时的弯矩最大区域，提升局部的结构强度，而筒身远端则适当减薄，在保证刚度满足要求的前提下尽可能降低零件自重，这对于方程式赛车的簧下质量控制、整车重量分配都有实际意义。

设计思路上，这类支座的建模首先要从悬架硬点坐标出发，先确定中心通孔的轴线位置，这个轴线必须与防倾杆的转动轴线完全重合，否则会导致防倾杆转动卡滞，额外增加衬套的磨损，甚至影响悬架的动态响应。确定轴线后，再根据防倾杆的直径、配套衬套的外径确定中心通孔的尺寸公差，通常通孔与衬套采用过渡配合，保证衬套压装后不会出现松脱。之后根据车架安装面的空间边界，设计法兰耳的外形和安装孔位置，安装孔的间距要足够大，保证螺栓紧固后的连接刚度，同时法兰耳的外形要避开周边的悬架拉杆、制动管路、线束等部件，预留足够的装配和运动间隙。建模过程中需要对支座的受力工况做校核，包括赛车极限过弯时防倾杆传递的最大扭矩、制动和加速时的纵向载荷，以及赛车经过颠簸路面时的冲击载荷，通过有限元分析调整壁厚和圆角大小，在应力集中的位置做圆角过渡，避免应力集中导致的疲劳失效，同时去除非承载区域的多余材料，实现轻量化目标。

从安装边界来看，该支座的法兰安装面为平面结构，需要与车架的安装面完全贴合，安装时需要在结合面涂抹密封胶或者加装调整垫片，弥补车架焊接或者加工带来的平面度误差，保证支座安装后不会出现偏斜。中心通孔的轴向长度需要匹配衬套的宽度，保证衬套压装后两端不会超出支座端面，同时预留防倾杆轴向窜动的间隙，避免温度变化或者受力变形时防倾杆与支座端面发生摩擦。法兰耳上的安装孔采用通孔设计，孔径比配套螺栓大0.5-1mm，方便安装时调整位置，补偿加工和装配带来的位置误差，螺栓紧固时需要按照对角顺序拧紧，保证法兰面受力均匀，避免支座出现安装应力。在实际装车验证阶段，还要重点检查支座与周边部件的动态间隙，在悬架全行程跳动、转向打满的工况下，确认支座不会与轮胎、悬架摆臂、减震器等部件发生干涉，同时测试防倾杆的转动顺畅度，确保支座的安装精度满足悬架系统的设计要求。这类支座虽然体积不大，但是直接影响防倾杆的工作效率，进而影响赛车的侧倾梯度、转向响应特性，是底盘悬架系统中不可忽视的关键结构件，建模时的尺寸精度、结构合理性都会直接影响整车的操控表现。
