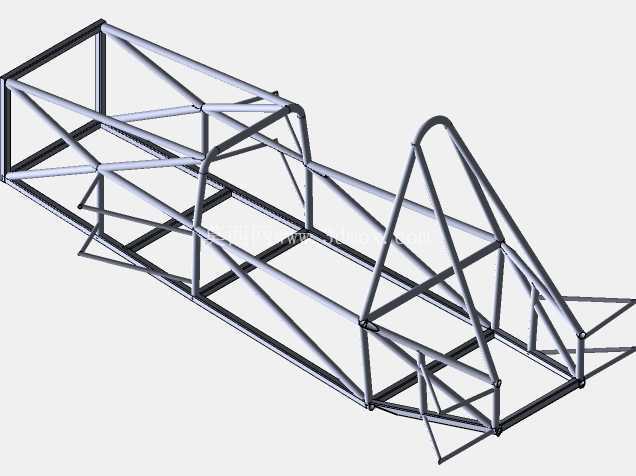

方程式赛车钢管桁架承载底盘结构

　　这套三维结构围绕大学生方程式赛车的空间钢管桁架展开，建模时没有把车架当成单纯的外观骨架，而是按整车承载、人机布置、悬架安装和碰撞防护共同作用的结构件来处理。前部区域保留了较开放的三角支撑空间，便于转向节、摇臂、推杆、制动管路和前防撞吸能结构的布置；中部以连续纵梁和交叉斜撑围出驾驶舱边界，驾驶员坐姿、方向盘位置、安全带锚点、踏板组和侧边防撞杆都需要在这一空间内反复校核；后部则通过收拢的斜向管梁形成动力总成与后悬架安装区域，使发动机、差速器、链轮传动和后摇臂支点能够获得相对集中的传力路径。

　　从实际赛事使用场景看，这类底盘要同时承受静态弯曲、急转弯侧倾、制动点头、加速抬头、单侧轮跳以及过路肩时的冲击载荷。模型中主管走向并非随意连线，而是尽量让载荷沿管件轴线传递，减少节点处的弯矩突变。前舱上方的弧形管和侧面斜管构成驾驶员进出与头部防护边界，侧箱位置的横向杆件可作为防侧撞屏障，后部高耸三角架则兼顾翻滚防护、悬架硬点和车身覆盖件安装。对于结构设计人员而言，钢管直径、壁厚和节点位置不能只凭视觉粗细判断，需要结合扭转刚度、弯曲刚度、整车质量目标和规则允许的管材规格进行取舍。

　　建模思路上，桁架采用中心线驱动更利于后期调整。先确定轮距、轴距、轮胎包络、驾驶员H点、踏板面、座椅靠背、发动机接口和悬架硬点，再反推主管梁的空间路径；每一根斜撑都应服务于明确的传力需求，例如前隔板到驾驶舱下沿的斜管负责把前悬架载荷导入主纵梁，座舱底部交叉管用于提高抗扭能力，后部V形支撑用于把动力总成和后悬架载荷分散到侧梁。管件相交处需要保留真实焊接节点的施工余量，避免中心线相交但实体干涉，弯管区域还要考虑最小弯曲半径、夹具定位和焊缝可达性。

　　安装边界方面，前部需预留防撞吸能盒与前隔板的连接面，悬架摇臂支点附近应增加局部加强片或加厚管段；驾驶舱两侧要满足乘员逃生空间，安全带安装点不能落在柔性弱支撑上；底部纵梁离地间隙需结合悬架跳动和轮胎压缩量校核，防止制动或过坎时拖底。后部发动机悬置、链轮罩、差速器支架和后推杆支点应尽量形成闭合力环，避免动力总成扭矩反向拉扯单薄管段。覆盖件、散热器、线束和油箱虽然不是车架本体，但在三维阶段就要同步检查，因为它们会决定横撑是否开孔、管梁是否让位以及维修拆装是否可行。

　　该结构的价值在于把规则约束、人机工程和力学路径压缩到同一套空间框架中。设计时不能只追求杆件密集，过度增加斜管会带来重量上升、焊接变形和装配困难；也不能为了轻量化而删除关键抗剪面，否则整车在高速弯道中会出现响应迟滞。合理的做法是让主环、前环、侧边防撞结构、前后隔板和底部纵梁形成连续闭环，再在刚度薄弱截面补充三角形支撑。通过三维模型可提前发现管件碰撞、硬点错位、焊接空间不足和维护口不可达等问题，为后续有限元分析、管件下料、夹具制作和实车焊接提供直接依据。
