滚珠轴承式三节伸缩滑轨结构设计

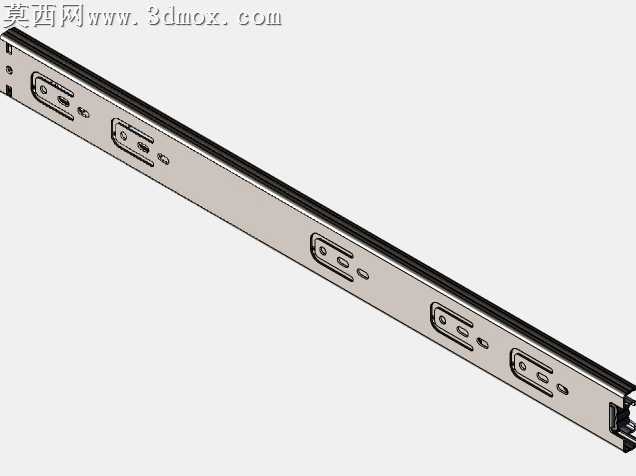

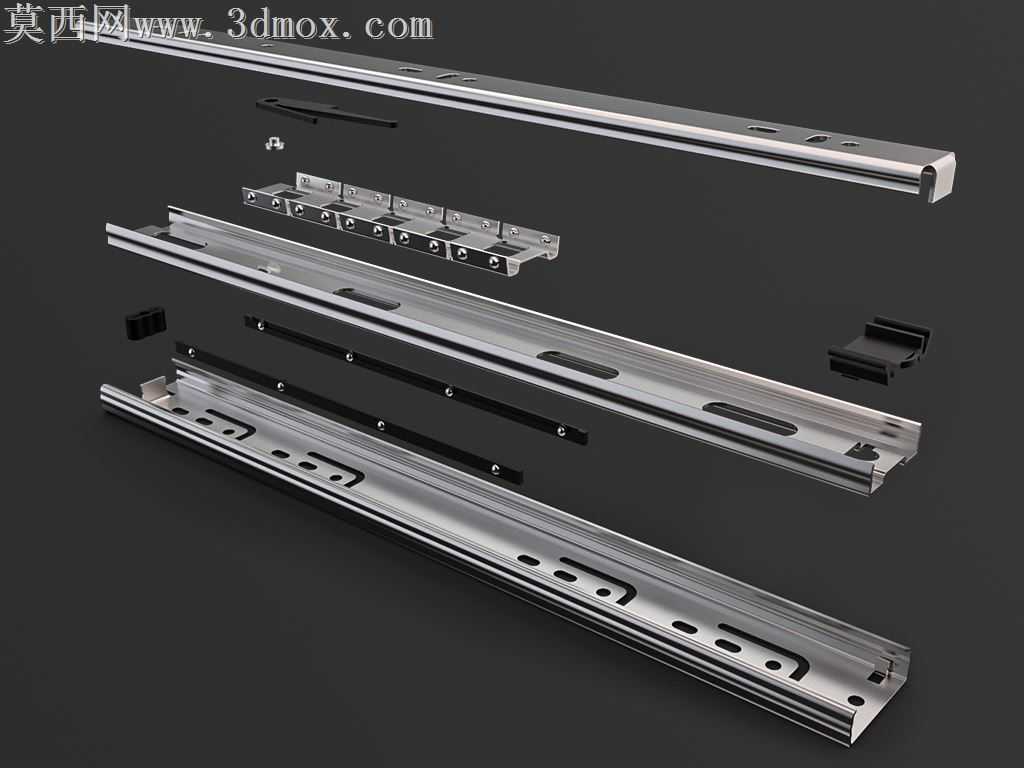

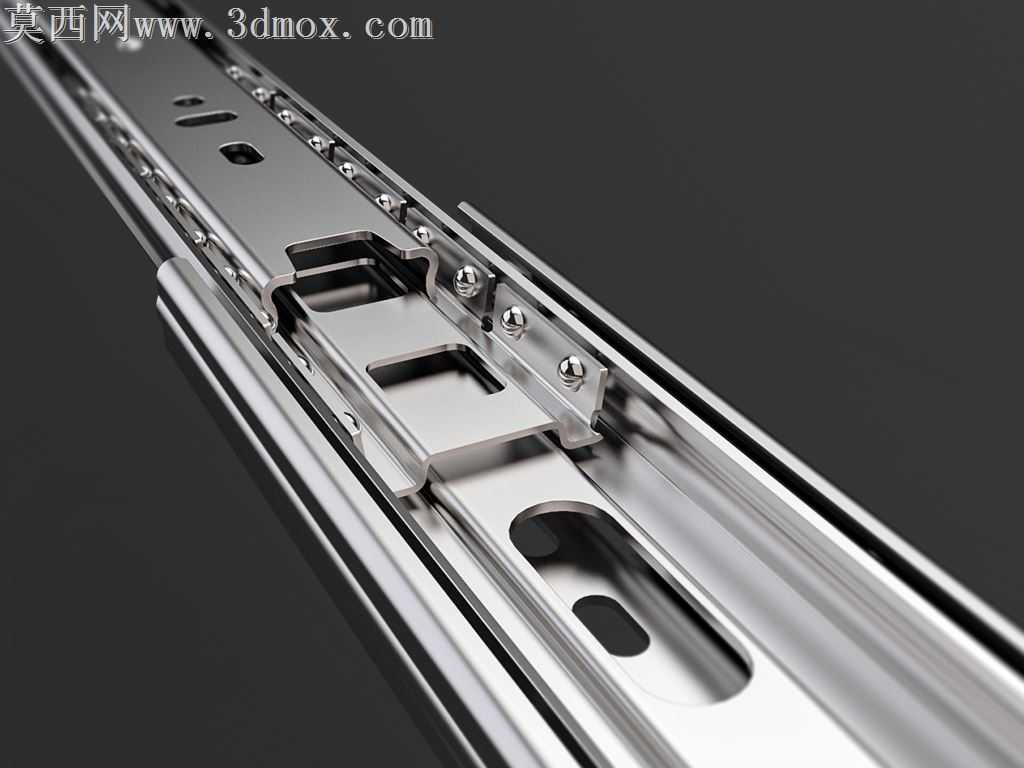

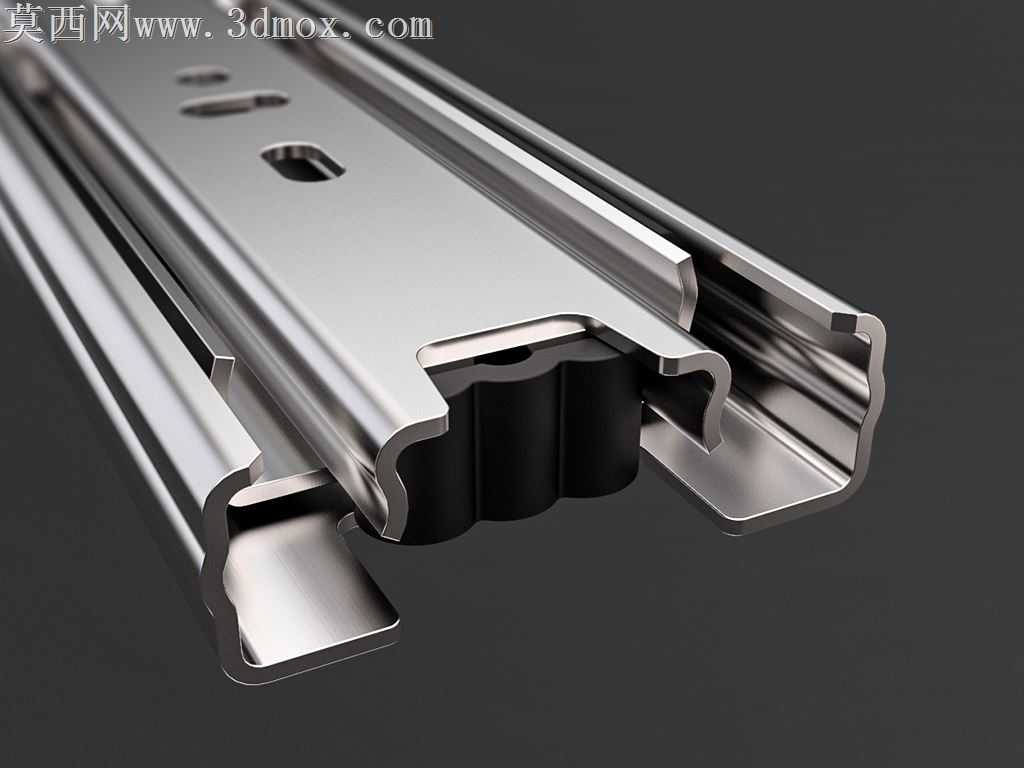

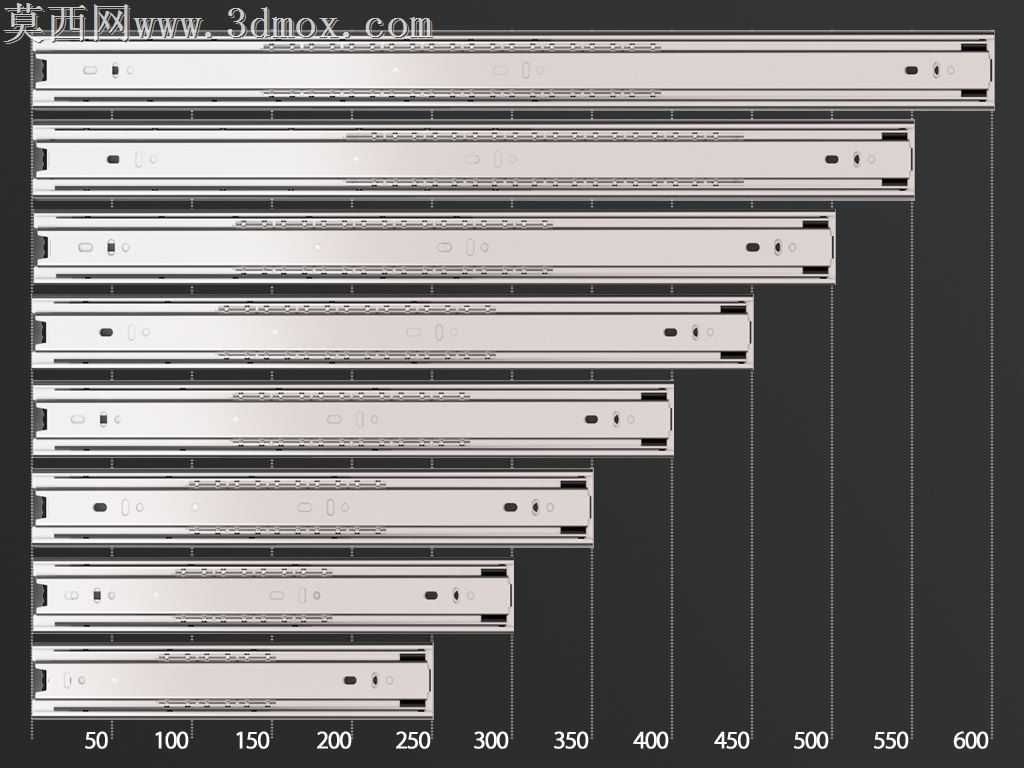

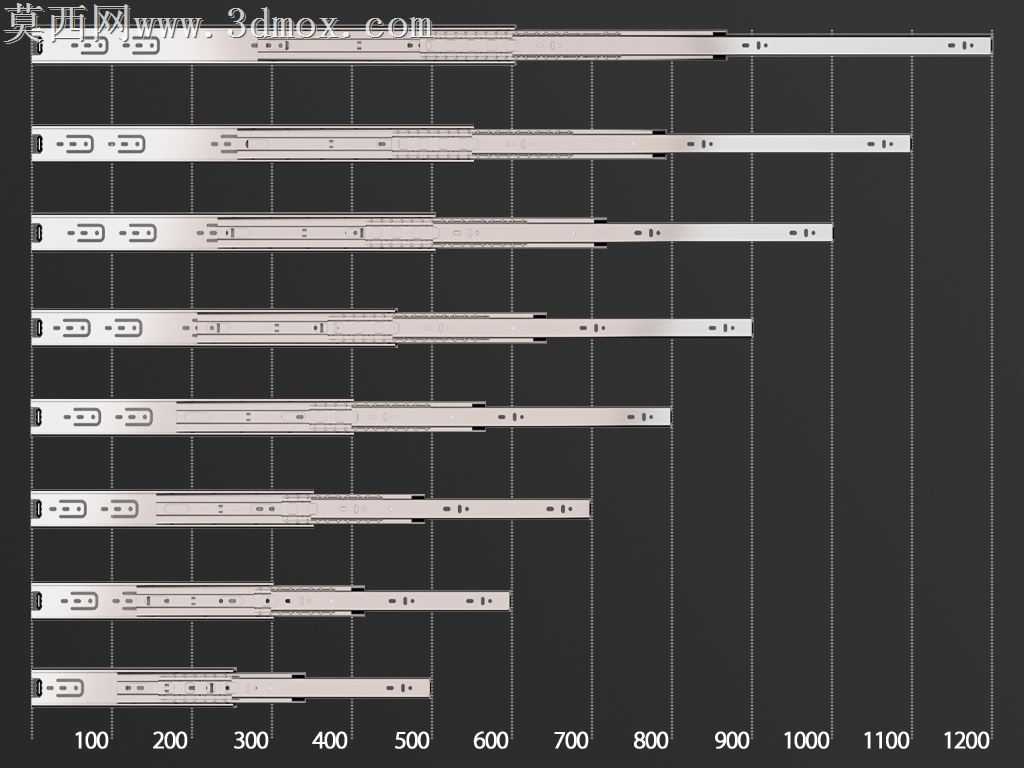

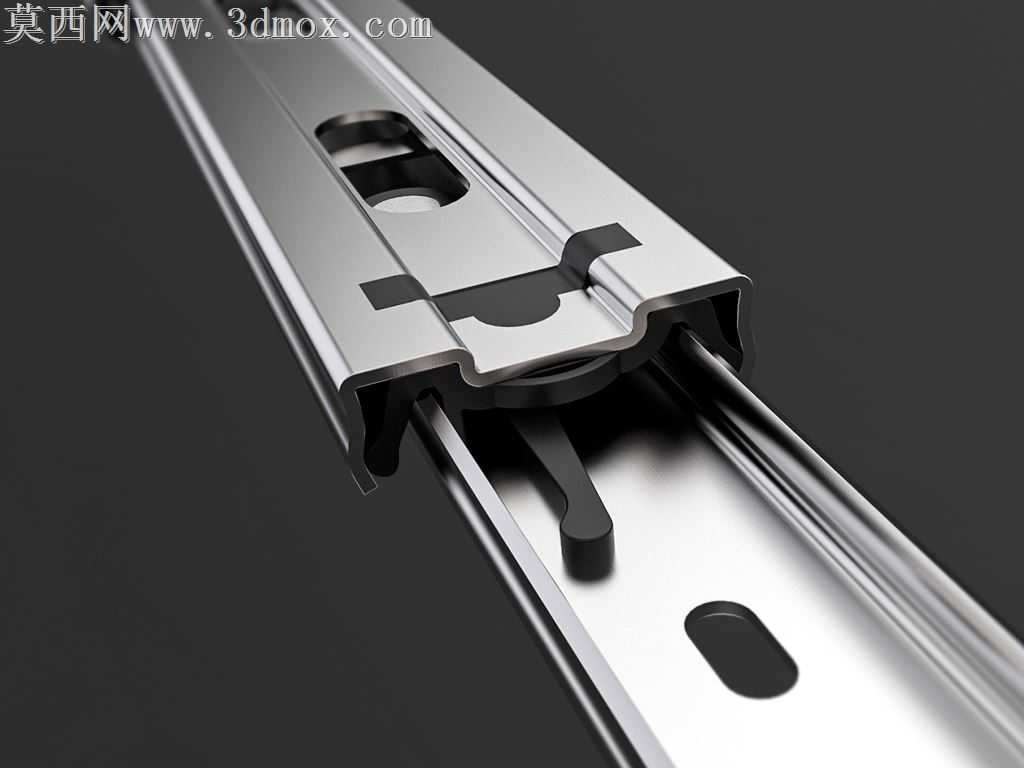

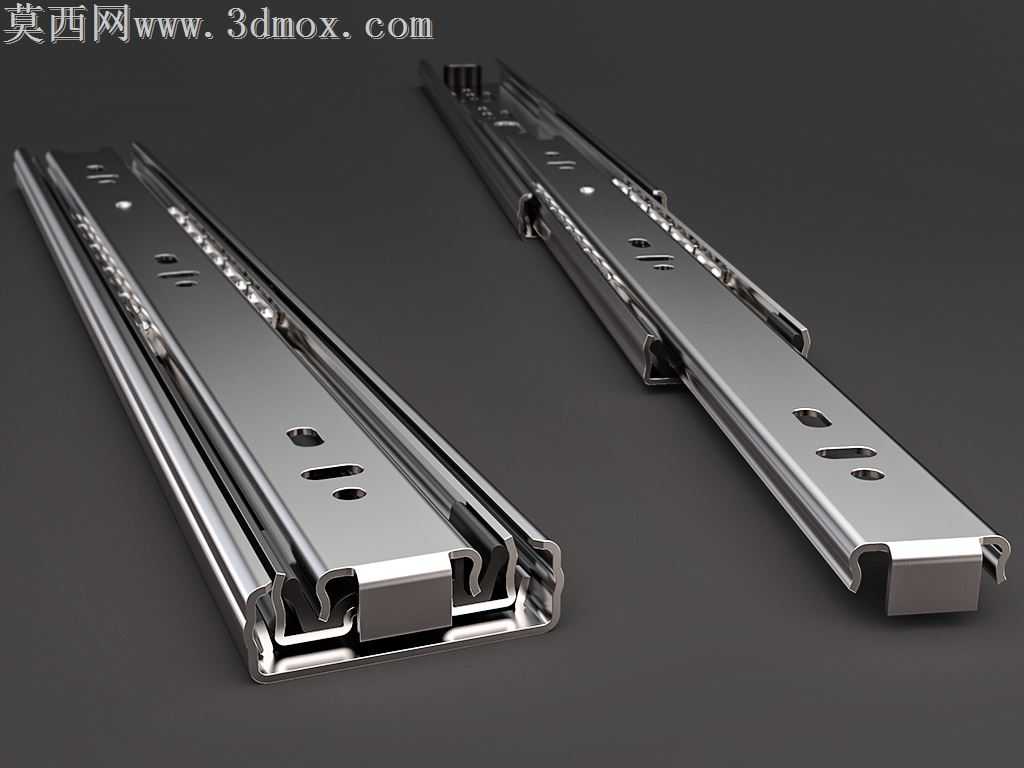

本作品为滚珠轴承式伸缩滑块也就是三节伸缩滑轨的三维建模设计，整体采用金属质感的写实渲染风格，还原了冷轧钢滑轨的真实外观与结构特性。建模过程中以等比例尺寸为基准，严格遵循滑轨宽度42mm、高度12mm的参数设定，对多节嵌套的轨体结构进行精细化建模：分别构建外轨、中轨、内轨三层嵌套结构，每一层轨体的弯折卷边、安装定位孔、限位卡口都按照实际滑轨的工艺特征进行还原，定位孔的孔径、孔位间距都匹配常规家具、机柜滑轨的安装标准，确保结构逻辑符合实际产品的装配关系。材质设置上，主体轨体赋予抛光冷轧钢材质，调整金属粗糙度参数模拟不锈钢表面的细微拉丝质感，金属反射强度适配工业摄影的光照环境，内置的滚珠部件赋予高抛光轴承钢材质，还原滚珠光滑高反光的表面特性，滑轨端部的塑料限位堵头赋予哑光黑色工程塑料材质，通过材质差异清晰区分不同部件的功能属性。渲染环节采用影棚级三点布光，主光源从侧上方打亮滑轨主体，勾勒出金属轨体的轮廓棱线，辅助光源补全暗部细节避免结构阴影死黑，背景采用深灰色哑光背景突出金属件的质感，同时通过景深效果弱化背景干扰，让视觉焦点集中在滑轨的结构细节上。结构设计上还原了滚珠循环滑动的运行逻辑，三层轨体之间预留了合理的滚珠装配间隙，可模拟滑轨完全收缩、不同长度伸出的状态，覆盖250mm到1194mm区间内多档长度规格的伸缩行程，不同长度规格的模型仅调整轨体长度参数，安装孔位、截面结构保持统一，适配不同安装场景的使用需求。需要说明的是，该模型定位为结构展示与方案参考用模型，并非面向生产加工的最终工程模型，部分剖面细节、工艺倒角做了适度简化，重点突出伸缩滑轨的嵌套滑动原理、滚珠排布方式与整体装配关系，可用于五金配件方案展示、家具结构设计参考、相关产品的原理演示场景。
