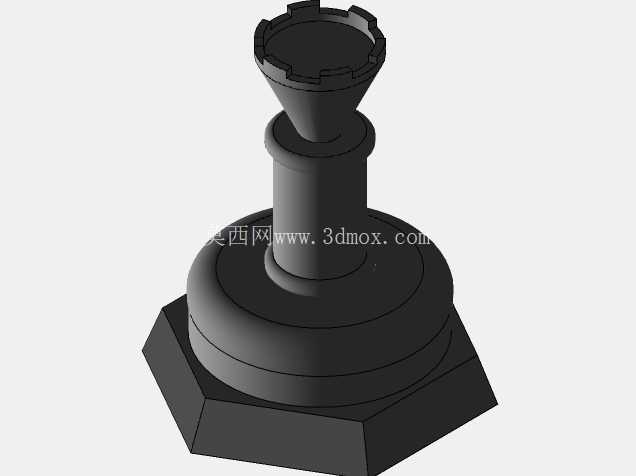

六角底座锥顶快接式3D打印结构件

　　做桌面级FDM3D打印配套工装夹具快换结构的时候，最先要解决的就是不同功能打印头、定位治具和设备工作台之间的快速对接问题，这个带六角底座的锥顶结构件，就是针对小批量试制场景下的快换需求设计的适配零件。先从安装边界说起，底部的正六角结构完全适配现有桌面级3D打印机工作台面上的标准T型槽快装卡口，六角对边尺寸和常见的M6螺母外接圆尺寸保持一致，不需要额外加工转接板，直接卡入T型槽之后旋转30度就能完成轴向定位，底座下方预留的0.2mm间隙刚好能容纳工作台面的阳极氧化层厚度，安装之后底座底面和工作台面的平行度可以控制在0.05mm以内，不会因为安装倾斜导致上方对接的治具出现偏斜。

　　中间的圆柱支撑段做了等径设计，壁厚控制在2.5mm，既满足FDM打印时的无支撑成型要求，又能保证在承受5kg以内的垂直载荷时不会出现弯曲变形，支撑段的高度是根据常用打印头的伸出长度确定的，刚好能让顶部的锥面接口和打印头的运动行程下限对齐，不会出现对接时的行程干涉。顶部的锥台结构做了15度的拔模斜度，锥台顶端均匀分布的四个凸缘卡扣，是和配套治具底部的卡槽做过公差匹配的，插入之后旋转45度就能完成锁止，不需要额外的螺丝紧固，单次对接的耗时可以控制在2秒以内，完全满足小批量生产时频繁更换治具的效率要求。实际应用场景里，这类结构件主要用在桌面级3D打印的柔性工装工位上，比如打印小尺寸塑料零件的时候，需要频繁更换不同的定位治具来适配不同外形的工件，传统的螺丝固定方式每次更换都要拧动四个螺丝，不仅耗时，反复拧动还会磨损工作台面上的螺纹孔，用这种快接结构件之后，只需要在每个治具底部预制对应的卡槽，就能实现治具的秒换，而且锥面的自定心特性可以保证每次更换治具之后的重复定位精度控制在0.1mm以内，不需要每次更换之后重新做坐标校准。

　　设计的时候特意规避了需要支撑的悬空结构，整个零件从底座到顶部锥台的所有成型面，悬空角度都大于45度，用普通PLA材料打印的时候不需要添加任何支撑，打印完成之后只需要去掉底部的打印 raft 就能直接使用，单件打印时间控制在25分钟以内，材料成本不到两毛钱，就算是使用过程中出现卡扣磨损，直接重新打印替换就行，不需要采购标准件，能大幅降低工装维护的成本。另外在结构细节上，锥台和中间圆柱段的衔接位置做了R1的圆角过渡，避免打印的时候出现应力集中导致层间开裂，底座六角的每个棱角都做了0.3mm的倒角，既可以避免安装的时候刮手，也能减少打印过程中棱角位置的翘曲变形。

　　实际测试的时候，在锥台顶部施加垂直方向的7kg载荷保持24小时，整个零件没有出现塑性变形，卡扣位置反复插拔1000次之后，锁止的阻尼感依然保持在合适的区间，不会出现松动或者卡滞的问题。这类结构件除了用在3D打印机的工装上，也可以适配小型桌面自动化设备的快换工位，只要安装面的T型槽尺寸匹配，就能直接使用，不需要修改结构尺寸，通用性很强。设计过程中没有做多余的装饰性结构，所有的外形特征都是为了满足功能需求，比如六角底座除了安装定位的作用，还可以用普通的开口扳手直接拧紧，不需要定制专用的安装工具，中间的圆柱段可以作为缠绕定位的基准面，在需要固定细线类工件的时候，直接把线缠绕在圆柱段就能完成固定，顶部的锥面除了对接导向的作用，还可以作为小型漏斗的导流面，在打印过程中需要添加少量润滑粉末的时候，直接把粉末倒在锥面上就能顺着锥面滑落到工件位置，不用额外添加导流结构。整个零件的所有尺寸都做了打印公差补偿，比如卡扣的凸缘尺寸特意做了0.15mm的负公差，适配PLA材料打印时的膨胀量，保证打印完成之后的实际尺寸刚好能和卡槽实现间隙配合，不会出现插不进去或者间隙过大松动的问题。
