钣金结构工控设备散热安装电箱壳体

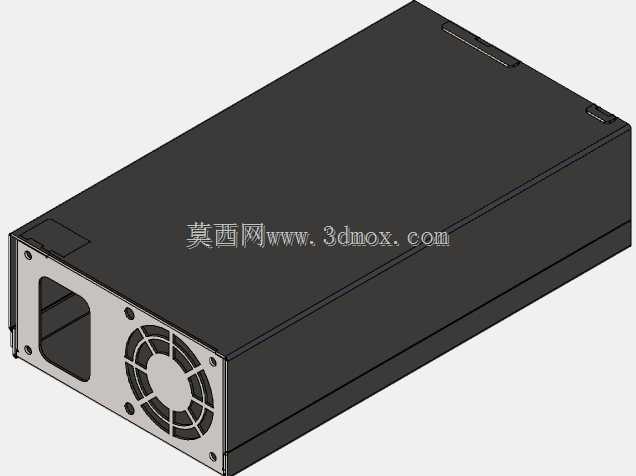

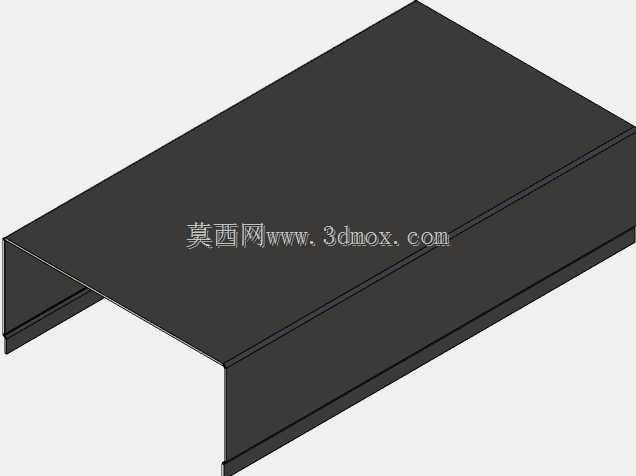

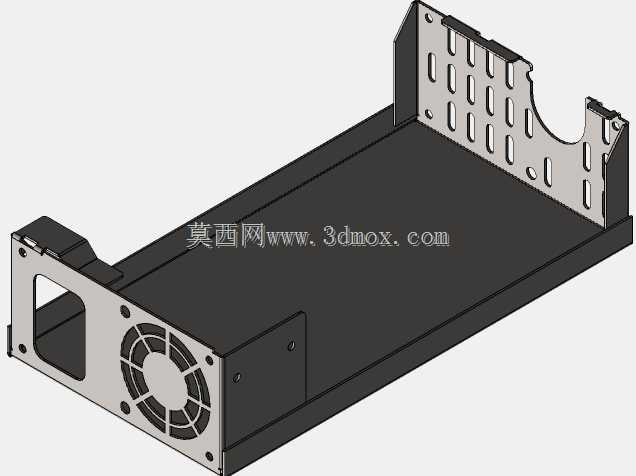

这款电箱壳体主要面向工业控制场景下的板卡类电气元件承载需求，常见于小型工控主机、嵌入式控制单元、设备侧挂电控模块的安装场景，区别于大型落地配电柜，这类紧凑型电箱多适配设备内部集成、机架侧装或是狭小空间内的电控单元布设，不需要过大的内部容积，更侧重安装适配性与散热效率的平衡。从结构设计来看，整体采用折弯钣金拼接成型，主体为槽型开放式基底，侧板与端板通过折弯边定位拼接，减少了额外的连接辅件用量，装配时可先将内部电气元件固定在基底平面后再封装侧端盖板，能大幅提升组装工序的操作效率。前端板预留了标准轴流风扇的安装位，四个角位的固定孔位完全匹配常规80mm规格散热风扇的安装尺寸，风扇位外侧的格栅采用一体冲压成型，既可以避免外部异物触碰运转的风扇扇叶，也不会过多阻挡风道的进出风效率；后端板设计了多组长条形通风冲孔，冲孔排布顺着风道流向设置，能让风扇带动的气流直接穿过箱体内部，带走板卡、电源模块工作时产生的热量，避免密闭空间内积热导致电气元件性能衰减。箱体两侧的折弯翻边预留了多组安装固定孔，既可以通过侧边孔位将整个电箱固定在设备机架的立柱上，也能适配导轨安装卡扣的固定需求，安装边界上，箱体的外轮廓无外凸的尖锐结构，所有边角都做了小圆弧折弯处理，避免安装作业时划伤操作人员，同时基底的平面度控制在钣金加工的常规公差范围内，保证PCB板、电源模块安装时不会出现贴合间隙导致的固定不稳。设计阶段特意在后端板预留了弧形走线缺口，方便箱体内部的线缆引出连接外部传感器、执行元件，缺口边缘做了卷边处理，避免穿线时割破线缆绝缘层；侧边的安装孔位做了沉台设计，螺丝锁紧后螺帽不会突出箱体表面，不会影响相邻部件的布设。这类电箱的内部空间没有设置多余的隔断，给不同规格的电气元件布设留足了调整空间，用户可以根据自身的元件尺寸自行加装内部安装柱，适配不同的电路布局需求，钣金的板材厚度选用常规电控壳体的通用厚度，既保证整体结构的刚性，在长期震动的工业场景下不会出现钣金变形，也不会因为板材过厚导致整体重量过大，增加安装负载。
