工业用鼠笼式异步驱动电机三维结构

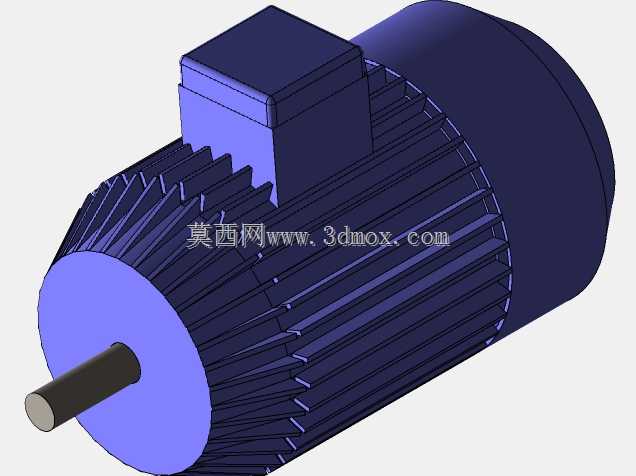

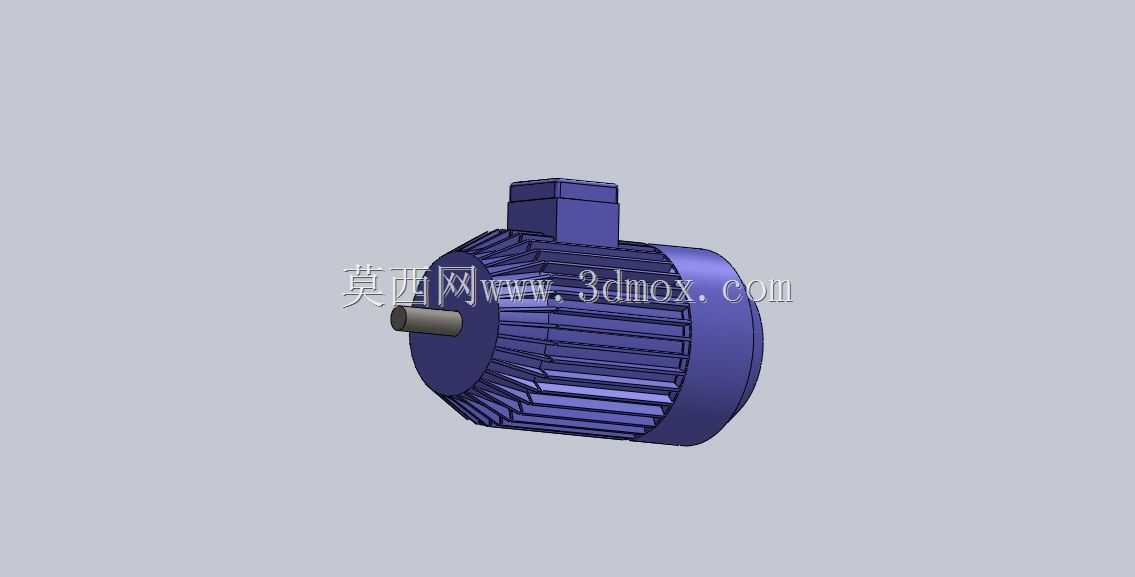

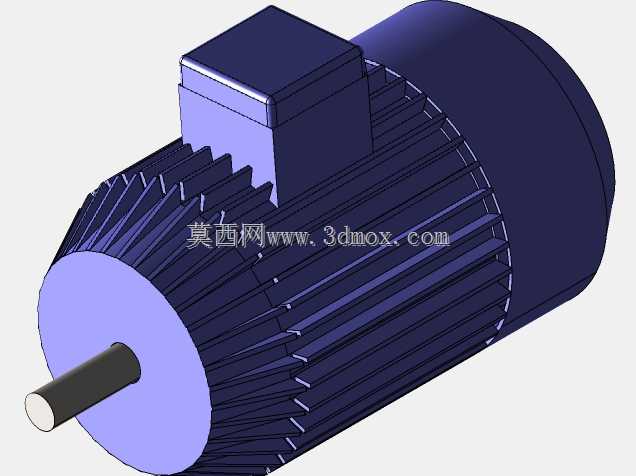

　　做设备结构设计的同行都清楚，动力单元的选型与安装位预留，往往是整套非标设备布局最先要敲定的核心环节，这款鼠笼式异步电机的三维结构，完全是按照工业现场常用的卧式安装机型做的全参数化建模，从机壳的散热筋排布到输出轴的轴伸尺寸、键槽位置，都贴合通用工业电机的实际安装规范，能直接套用到各类输送线、风机配套、小型机床主轴驱动、泵组动力输入等场景的装配验证里。

　　先从实际应用场景说起，这类电机是离散制造业车间里最常见的动力源，不管是轻工包装线的辊筒驱动、五金加工设备的主轴动力输入，还是环保设备里的风机拖动、农用加工机械的动力输出，几乎都能看到同结构机型的身影，建模的时候特意把安装脚的螺栓孔位、中心高尺寸做了和通用Y系列机型一致的参数，做设备布局的时候不用反复核对安装边界，直接把模型调入装配体就能预留安装空间，不会出现后期现场安装时孔位对不上、中心高偏差导致联轴器同轴度超标的问题。

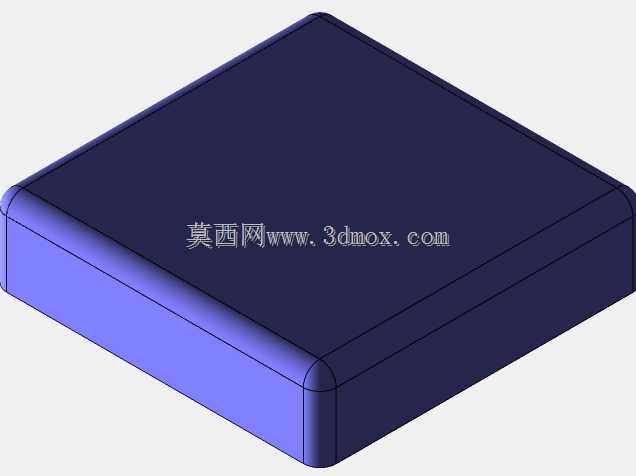

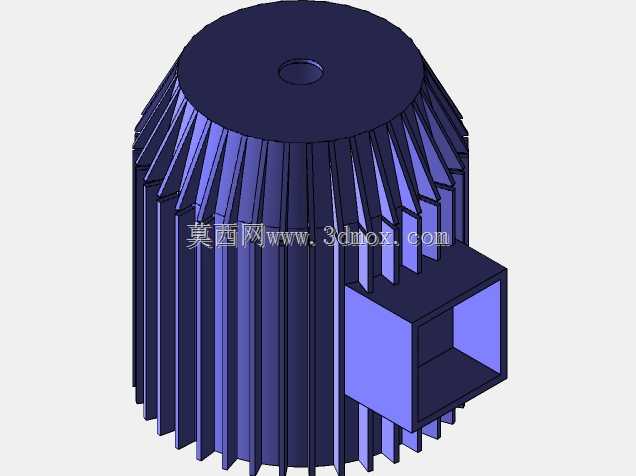

　　从功能特性来看，这款模型还原的是全封闭自扇冷式电机的结构，机壳外壁的轴向散热筋不是随便做的装饰结构，每一条筋的高度、间距都对应实际铸件的散热需求，建模时特意保留了散热筋之间的拔模斜度，要是后续需要做热仿真分析，直接提取模型外壁就能划分网格，不用再重新修正曲面。接线盒的位置设在机壳顶部，和实际产品一致，预留了电缆进线的密封接头安装位，做电气布线的时候可以直接沿着接线盒位置走桥架，不用额外调整电气布局。输出轴端的轴肩、键槽尺寸都按标准公差带做了参考，搭配联轴器、带轮的时候能直接做配合干涉检查，避免选了标准件之后发现轴伸长度不够、键槽宽度不匹配的问题。

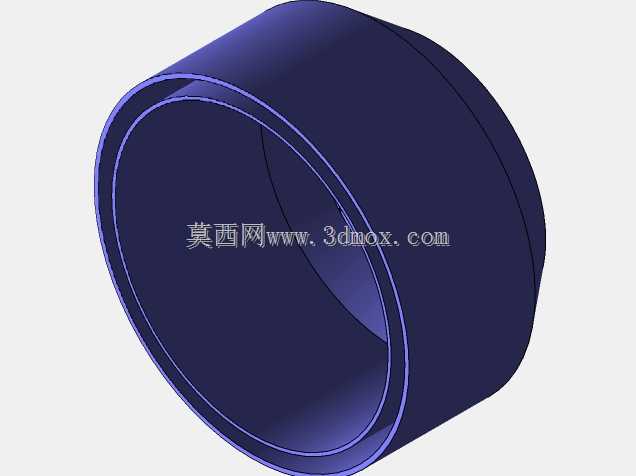

　　说到设计思路，做这个模型的时候没有追求花里胡哨的渲染效果，完全是从结构工程师选型、装配验证的实际需求出发的：首先把安装基准面设在电机底脚的安装平面，调入装配体的时候直接和设备机架的安装面做配合就能定位，不用额外找基准；端盖和机壳的止口配合位置做了清晰的分型面，要是后续需要做电机拆解的运动仿真，直接给止口配合面添加约束就能模拟拆装流程；风罩部分的通风孔做了均匀排布，和实际产品的通风面积一致，做流场分析的时候能准确模拟冷却风的流向，不用再重新简化风罩结构。

　　再聊大家做布局时最关心的外形尺寸与安装边界，这款模型的轴向总尺寸从输出轴端面到风罩尾部的长度，对应实际1.5kW-4极卧式电机的通用尺寸，底脚安装孔的横向、纵向孔距完全符合IEC标准的安装尺寸，输出轴的中心高到安装平面的距离也和通用机型保持一致，接线盒的顶部凸起高度、机壳的最大外径都做了1:1还原，做设备整体布局的时候，不管是预留电机周围的维护空间，还是核对电机和周边防护罩、管线的安全距离，都能直接从模型上测量尺寸，不用反复翻样本手册核对参数。另外模型特意把输出轴的轴伸长度做了准确还原，要是搭配弹性联轴器、链轮或者皮带轮，能直接在装配体里核对传动件的安装位置，避免出现轴伸过长导致传动件顶到端盖、或者轴伸过短导致传动件固定不牢的问题。

　　平时做项目的时候，很多新手工程师容易忽略电机安装位的周边预留空间，比如接线盒的开盖维护空间、风罩尾部的散热预留距离，这款模型把这些结构都做了完整还原，在装配阶段就能提前发现布局冲突，比如有没有机架横梁挡住接线盒操作空间、有没有其他部件离风罩太近影响进风，这些细节在二维图纸上很难发现，用三维模型做装配检查的时候就能提前规避，减少后期现场整改的工作量。另外机壳的吊环安装位也做了还原，要是设备整体需要吊装、或者电机本身重量较大需要单独吊装，能直接在模型上核对吊环的安装空间，提前预留吊装作业的操作位置。
