高精度台式微型数控铣床三维设计

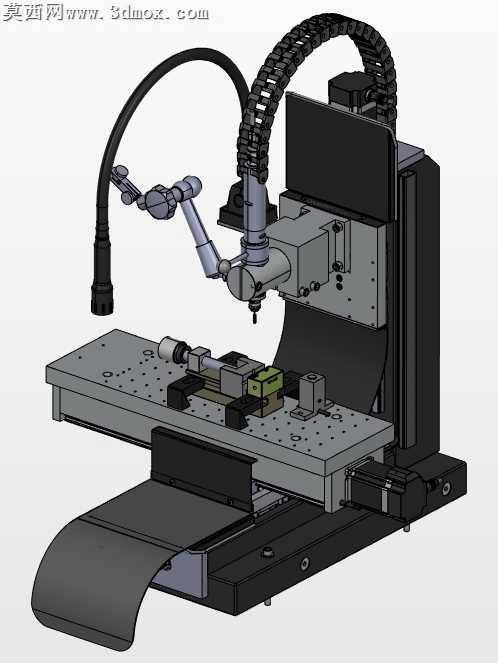

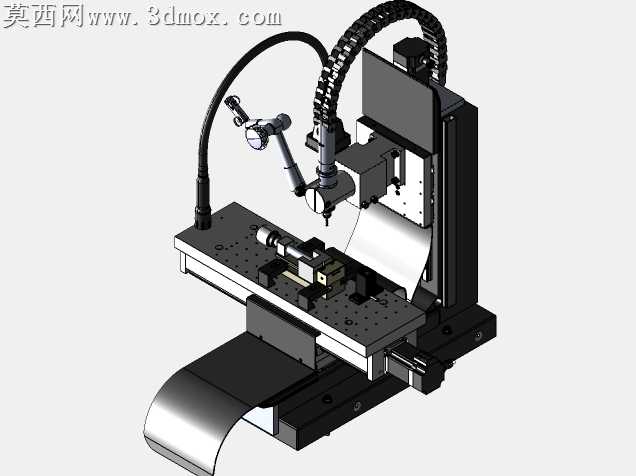

本作品为MINITECH台式微型数控铣床的三维建模设计，整体采用三维机械设计软件完成全参数化建模，通过精细化的零件建模与装配约束，完整还原了高精度微型铣床的真实结构与功能布局。建模过程中严格遵循机械设计规范，对设备的各个组成模块进行了分层构建：床身基座部分采用铸铁质感的哑光深灰材质渲染，还原了机床设备稳重的基座特性，通过加厚的支撑结构与加强筋设计，保障设备运行时的结构稳定性；三轴运动模组部分，分别对X、Y、Z轴的线性导轨、滚珠丝杠、驱动滑块进行了独立建模，导轨部分赋予金属镀铬的亮面材质，滑块与丝杠采用调质钢的哑光金属质感，清晰展现运动部件的传动逻辑，其中Z轴主轴部分搭配了拖链结构，拖链采用工程塑料的半哑光黑材质，内部预留了线缆排布的空间结构，还原真实设备的走线防护设计。工作台部分采用带阵列定位孔的平台设计，孔位按照通用工装装夹标准排布，表面赋予磨面不锈钢的金属质感，平台前端延伸出可伸缩的接屑结构，采用柔性钣金的曲面建模方式，还原接屑板的弧度形态。主轴加工端搭配了多角度可调节的冷却管路，管路采用可弯折的金属鹅颈管结构建模，末端设置冷却喷嘴，还原设备加工时的冷却供给功能；设备后侧设置了立式的控制显示屏安装位，屏幕部分赋予玻璃面板与黑色塑料边框的材质区分，还原设备的人机交互区域结构。设计过程中充分考虑了微型台式铣床的紧凑布局特性，在有限的台式空间内合理排布驱动模块、传动模块、加工模块与防护结构，所有运动部件均预留了合理的运动间隙，装配关系完全符合真实机械装配逻辑，通过渲染器对不同材质的反光度、粗糙度参数进行调试，让金属件、工程塑料件、橡胶管线、玻璃面板的视觉质感区分明确，整体模型结构完整，细节丰富，完整呈现了用于小零件高精度加工的台式制造系统的设计特征，可用于小型数控设备的结构参考、教学演示与设计方案展示。
