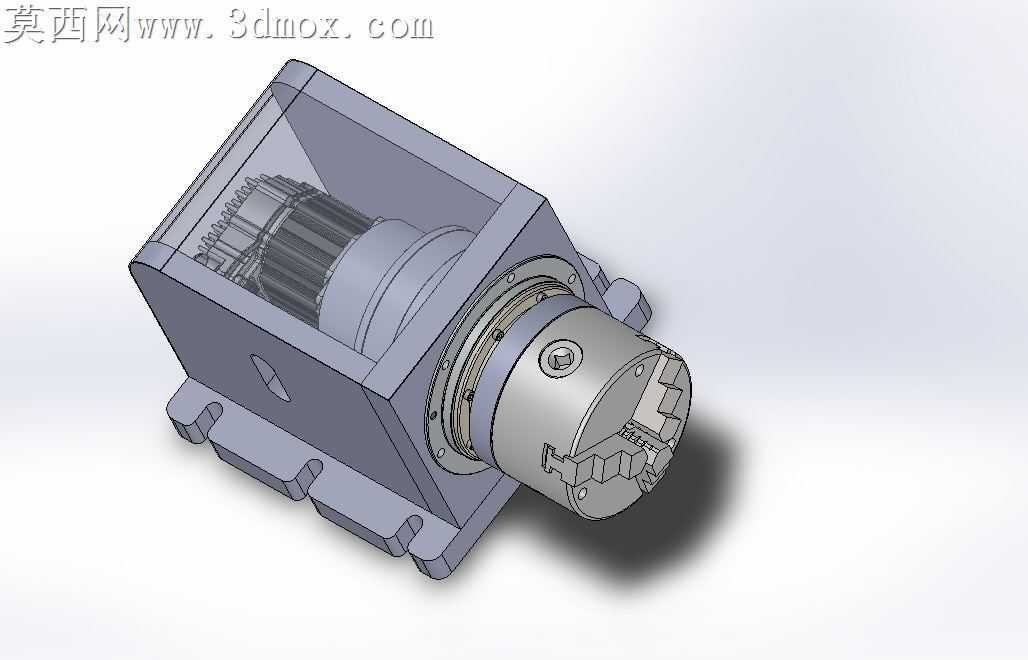

小型谐波驱动四轴数控旋转轴结构

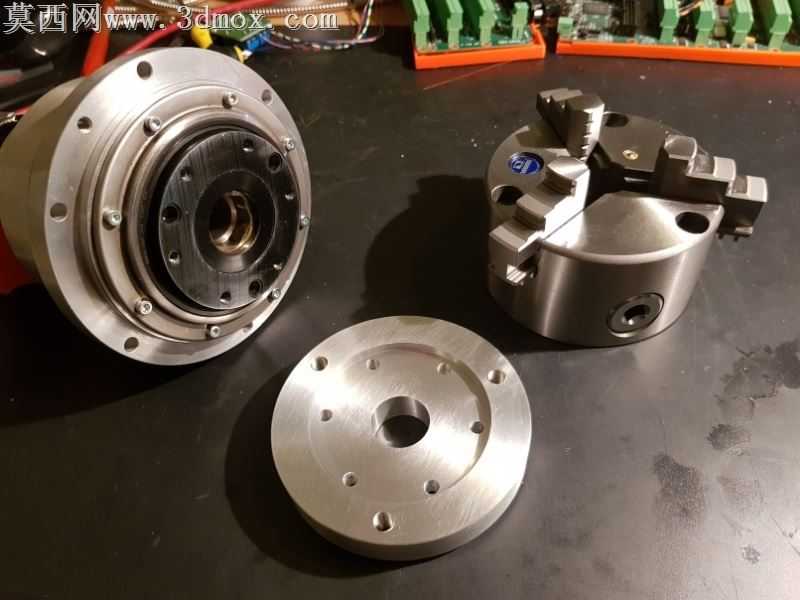

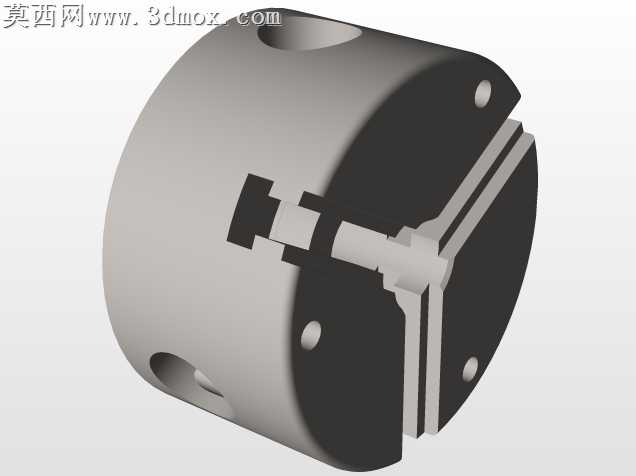

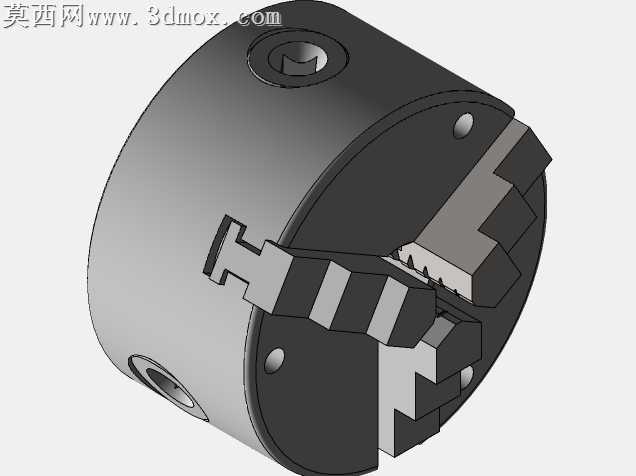

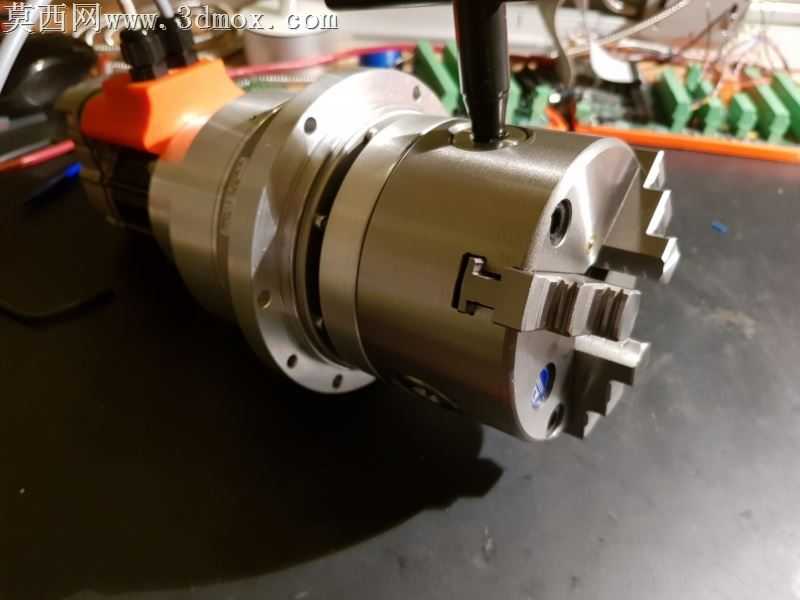

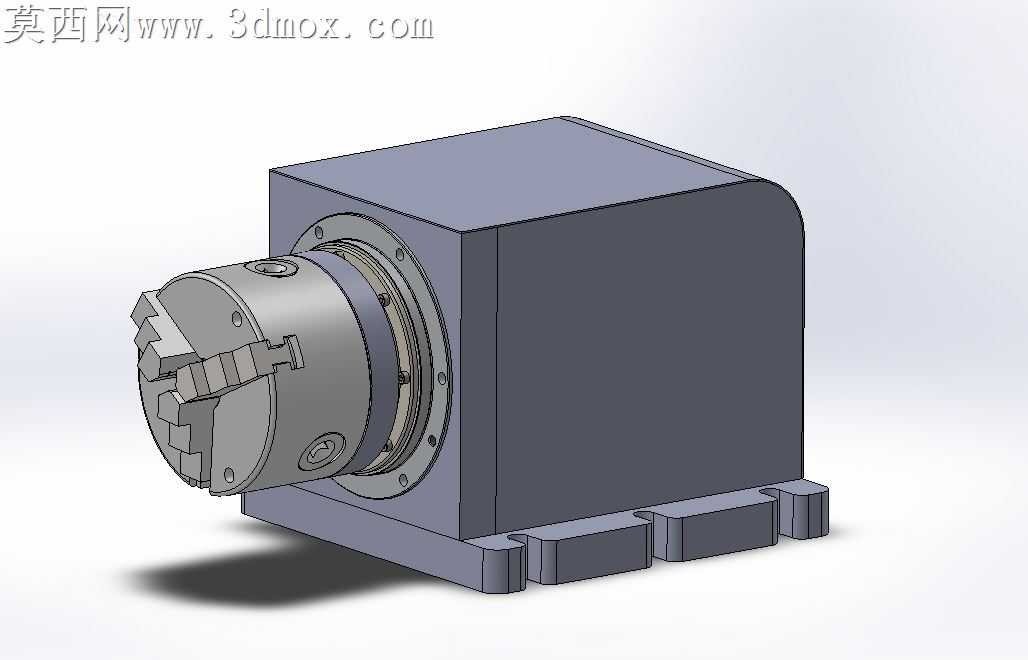

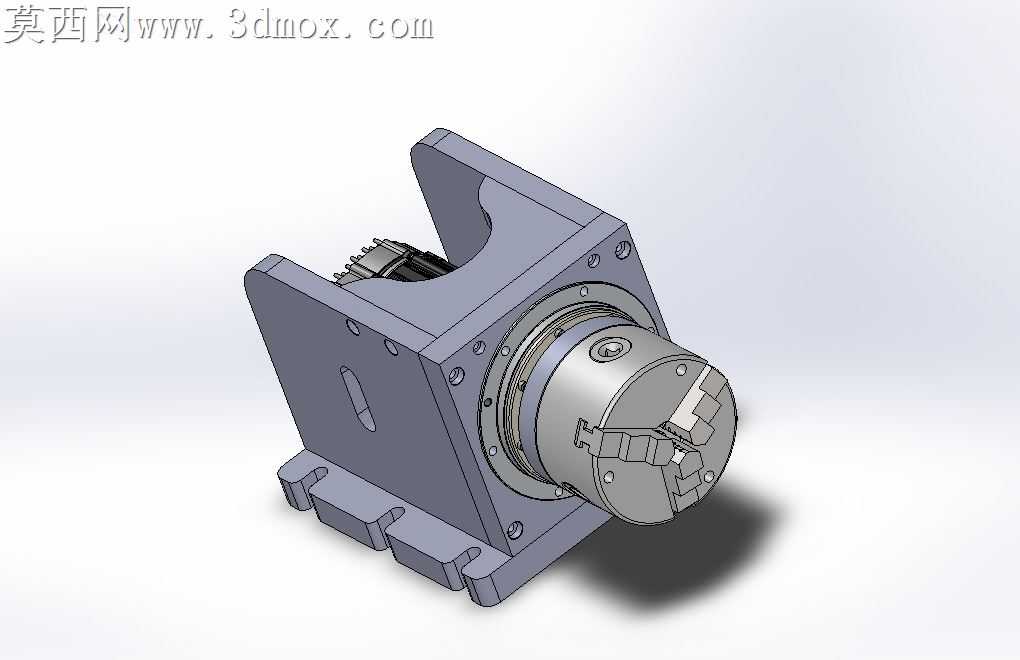

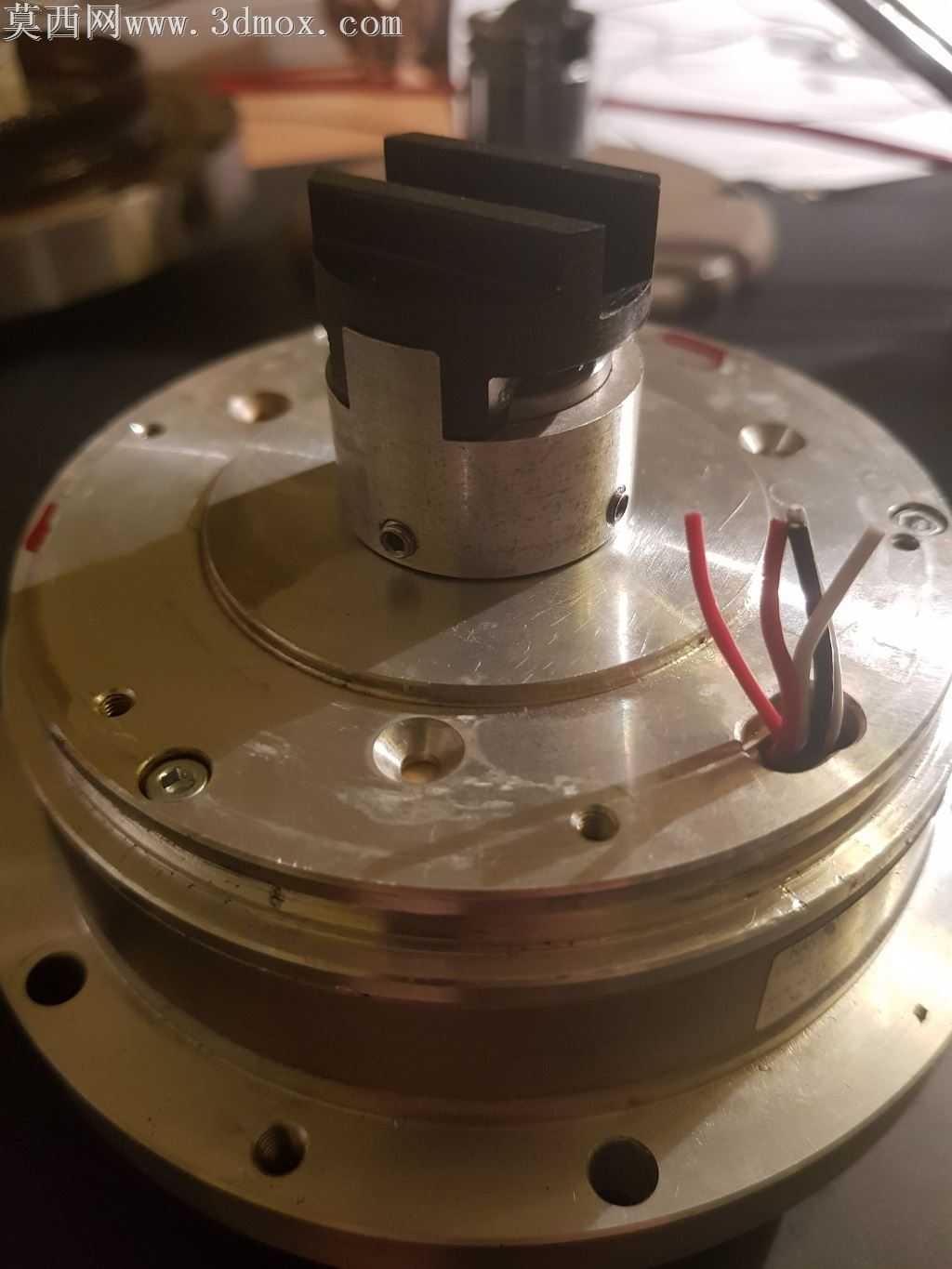

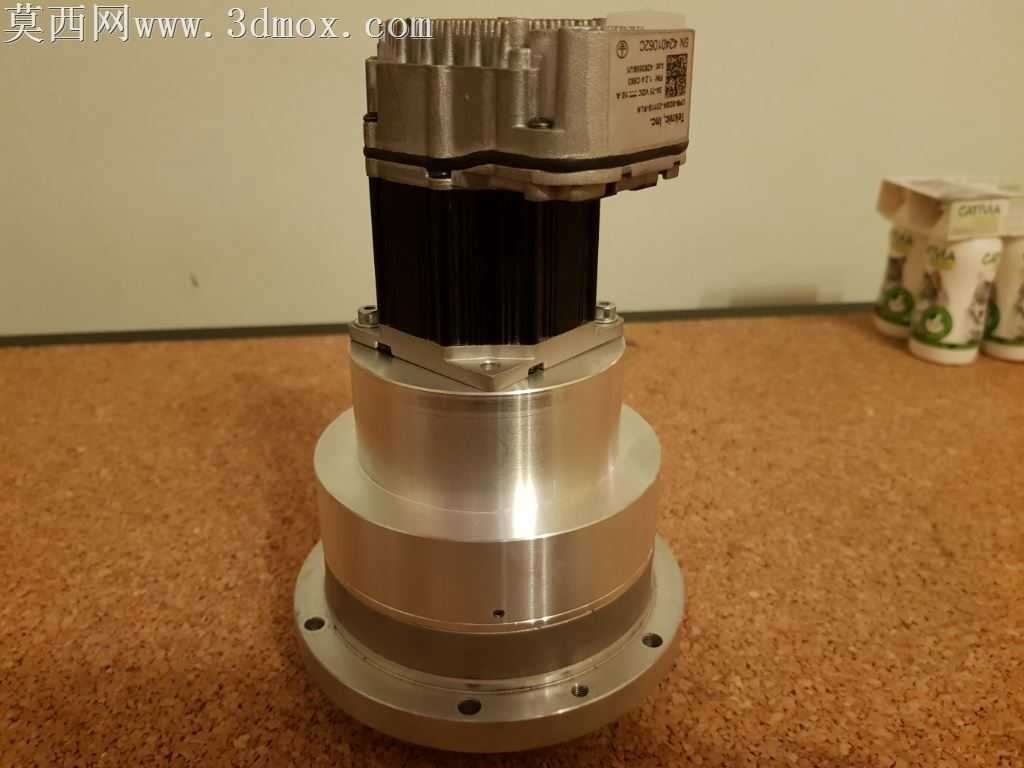

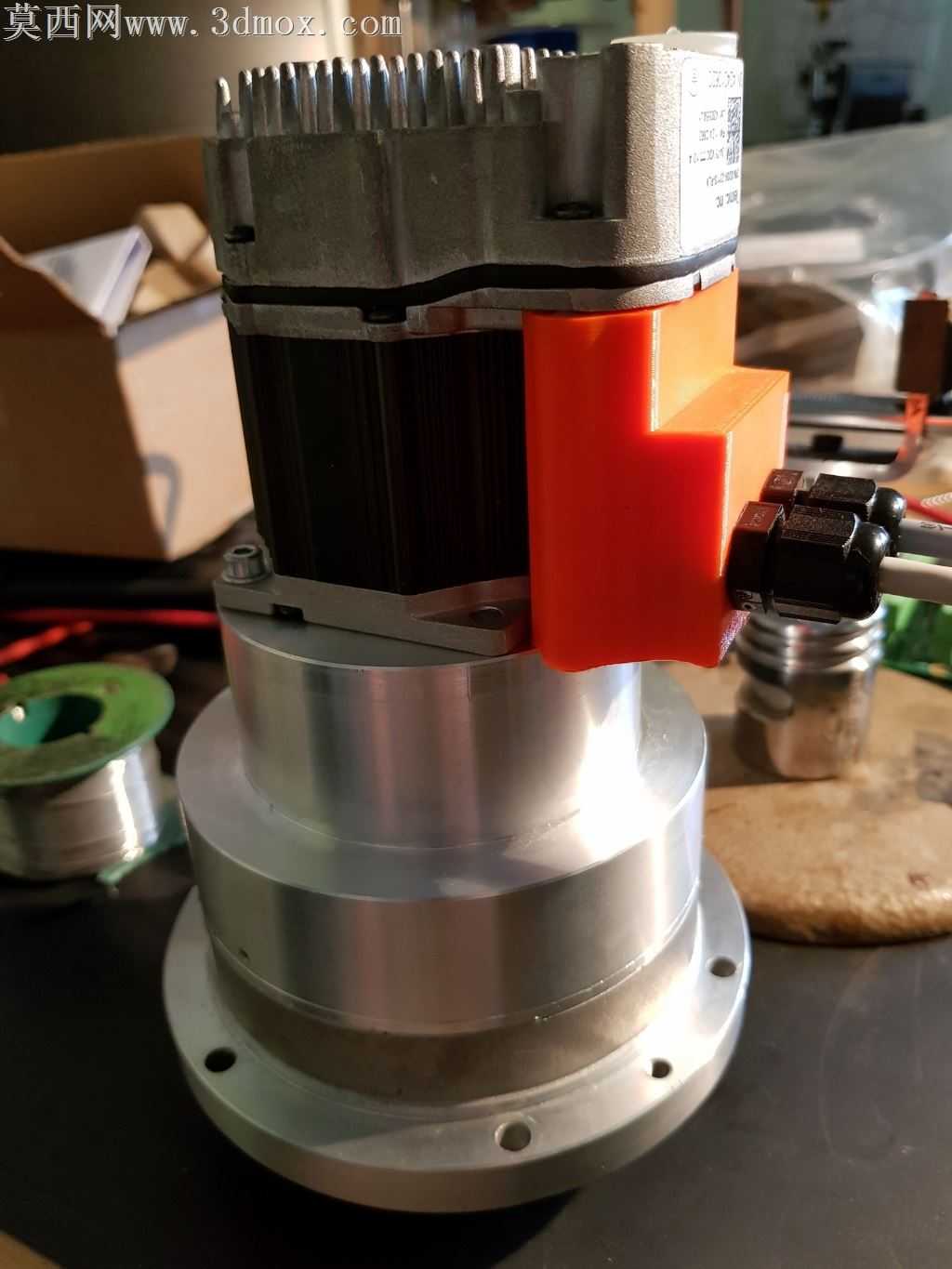

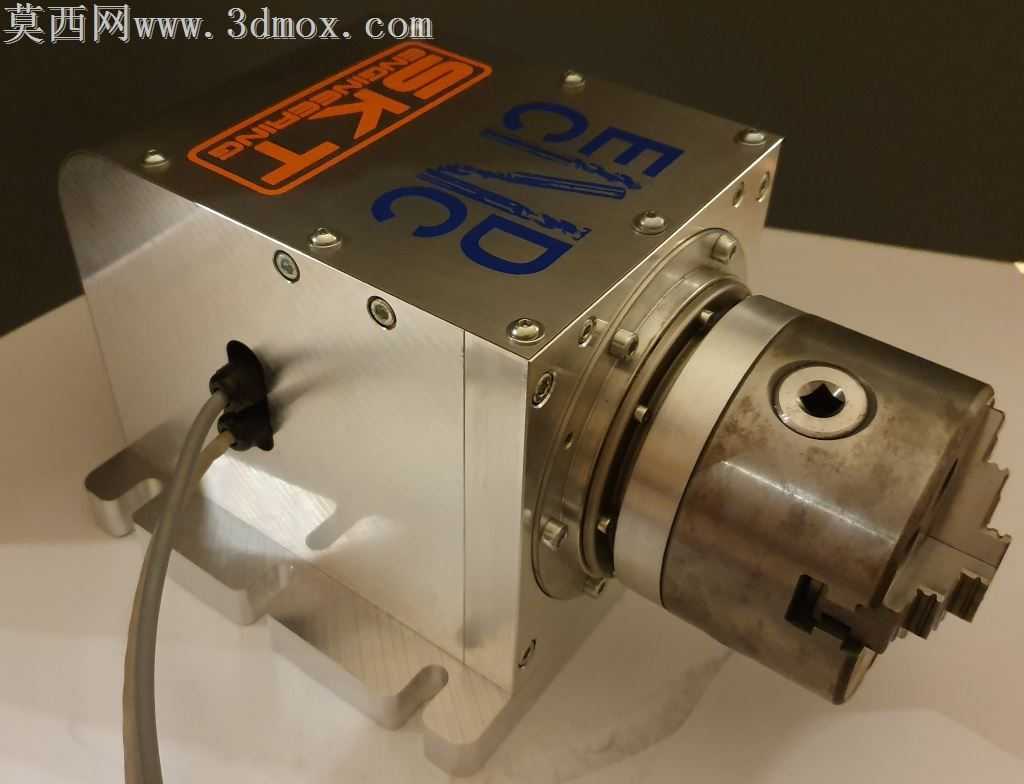

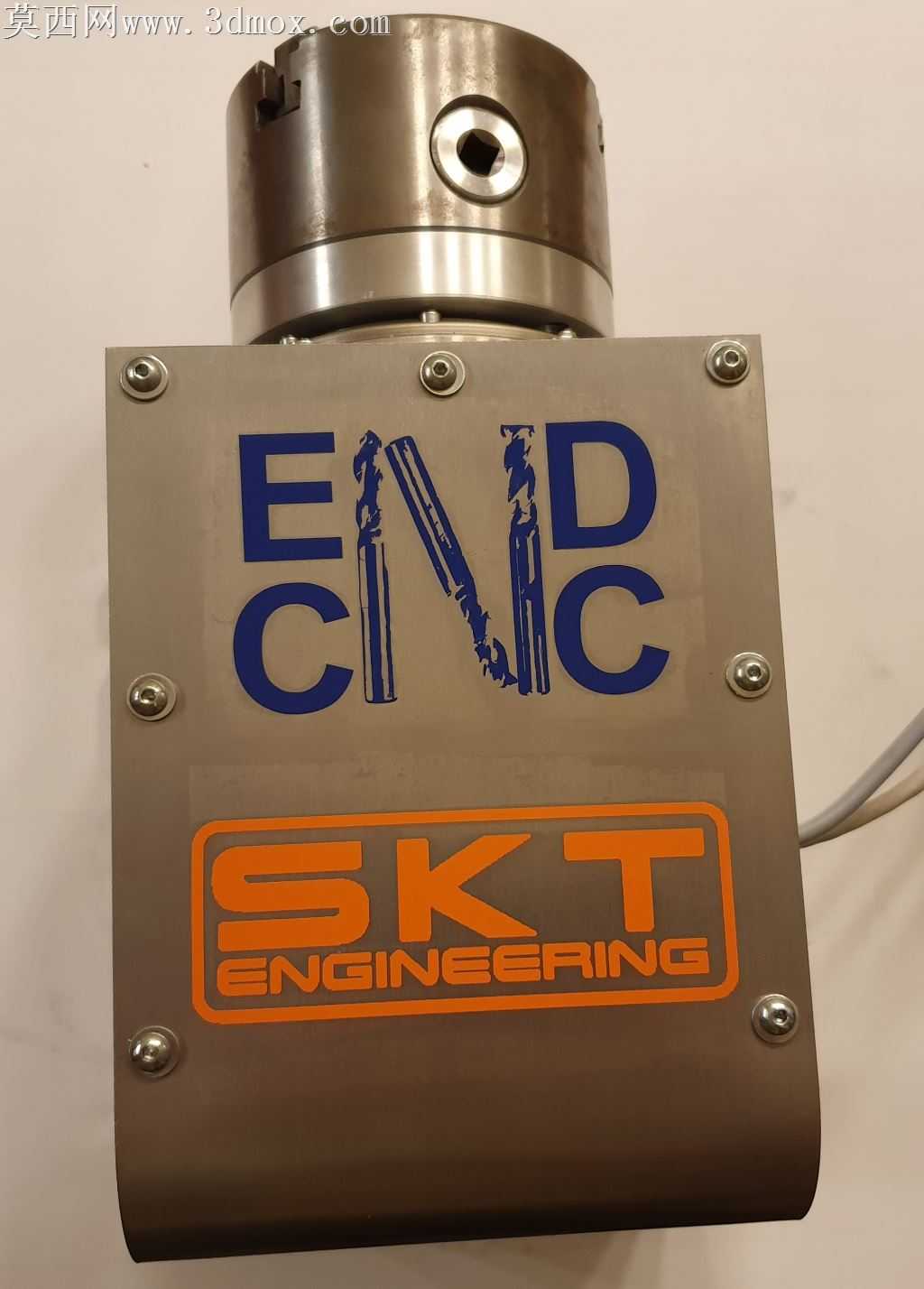

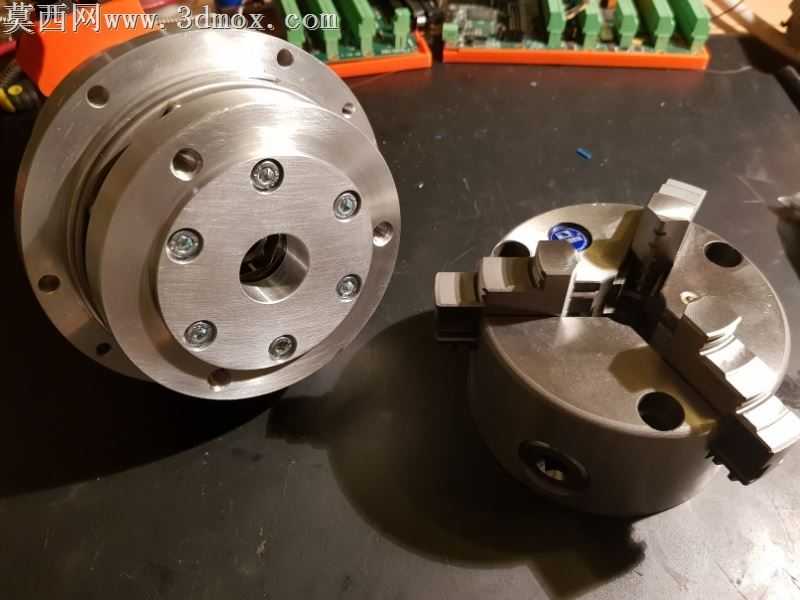

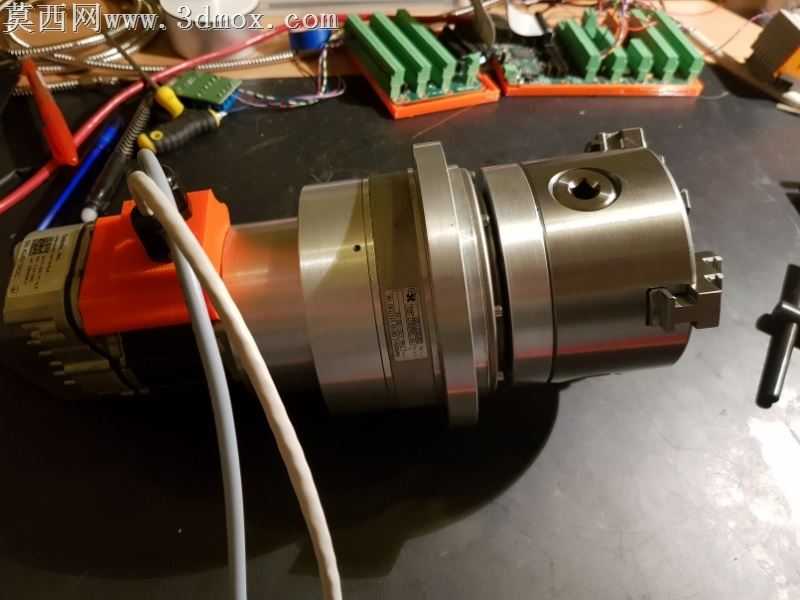

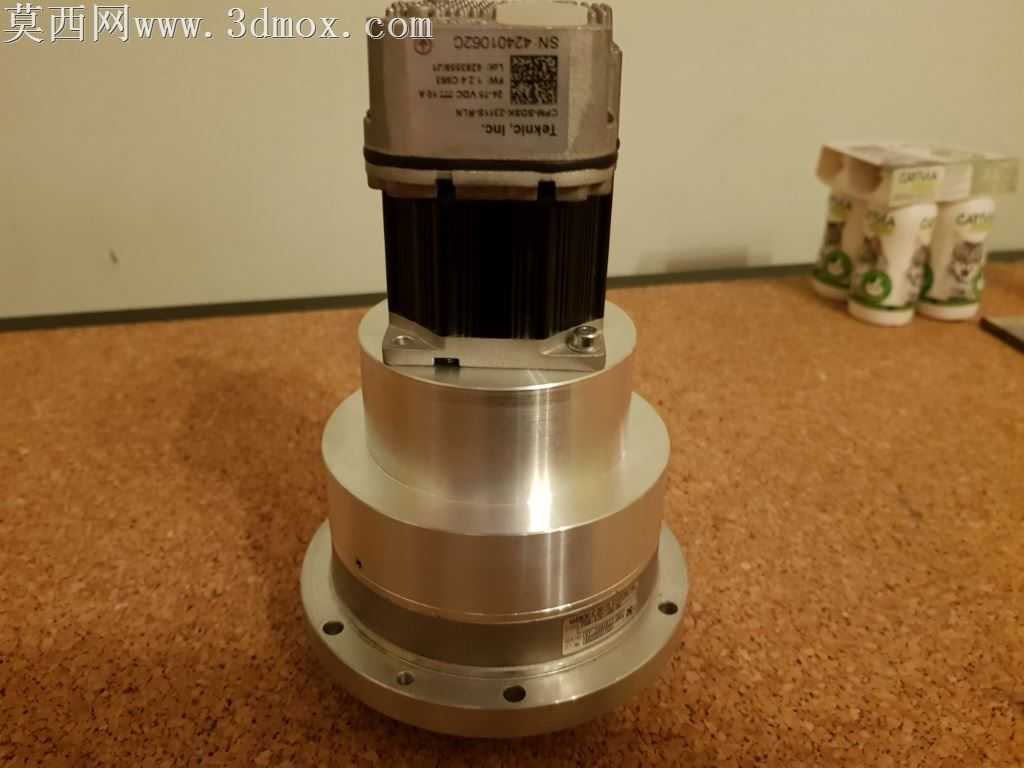

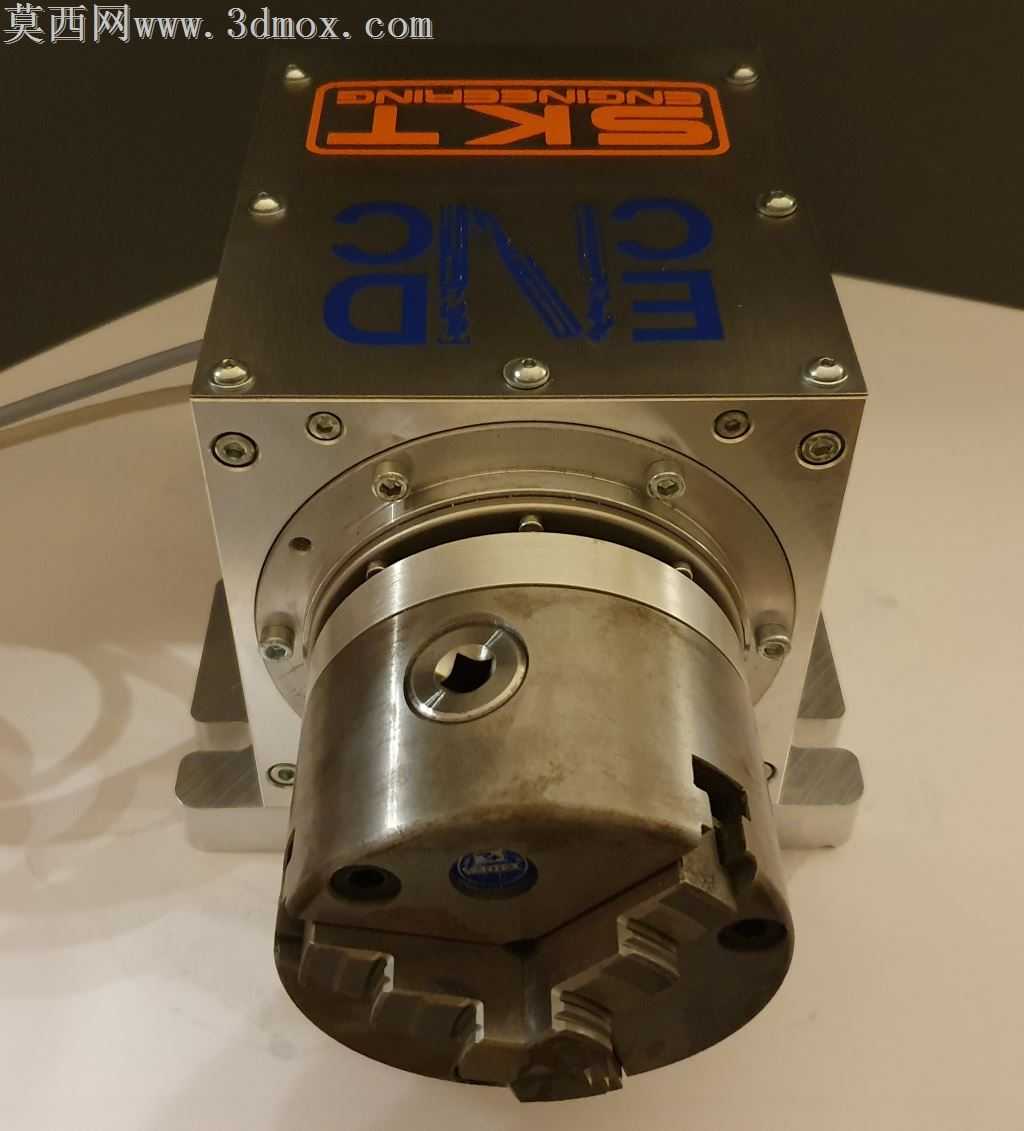

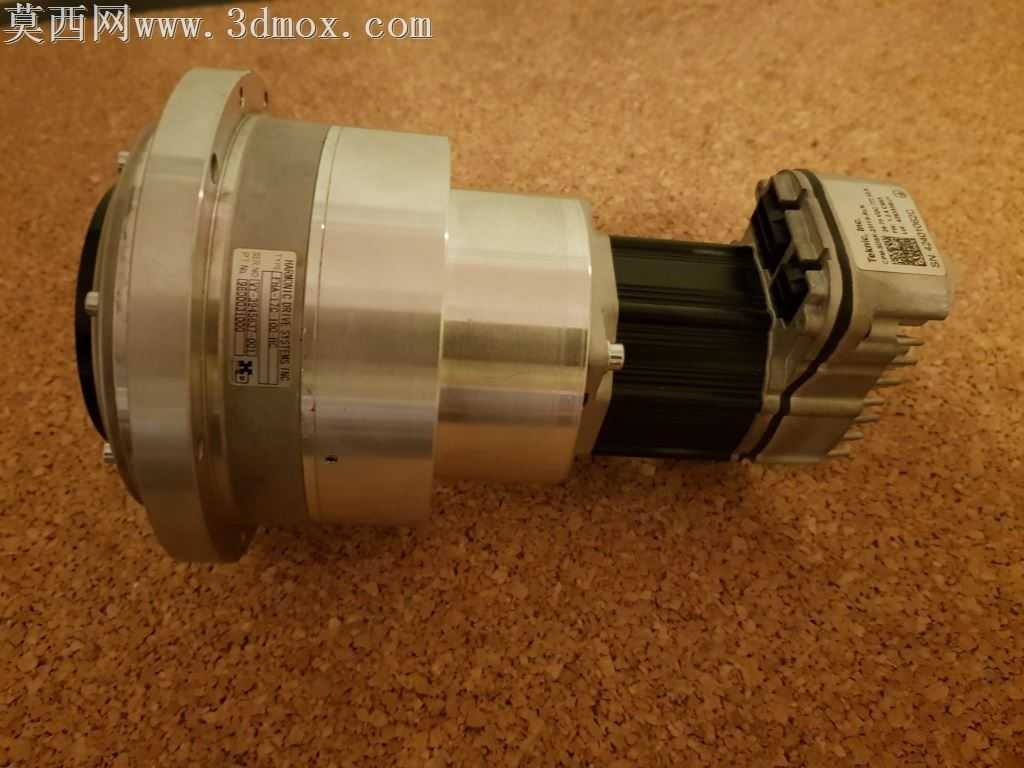

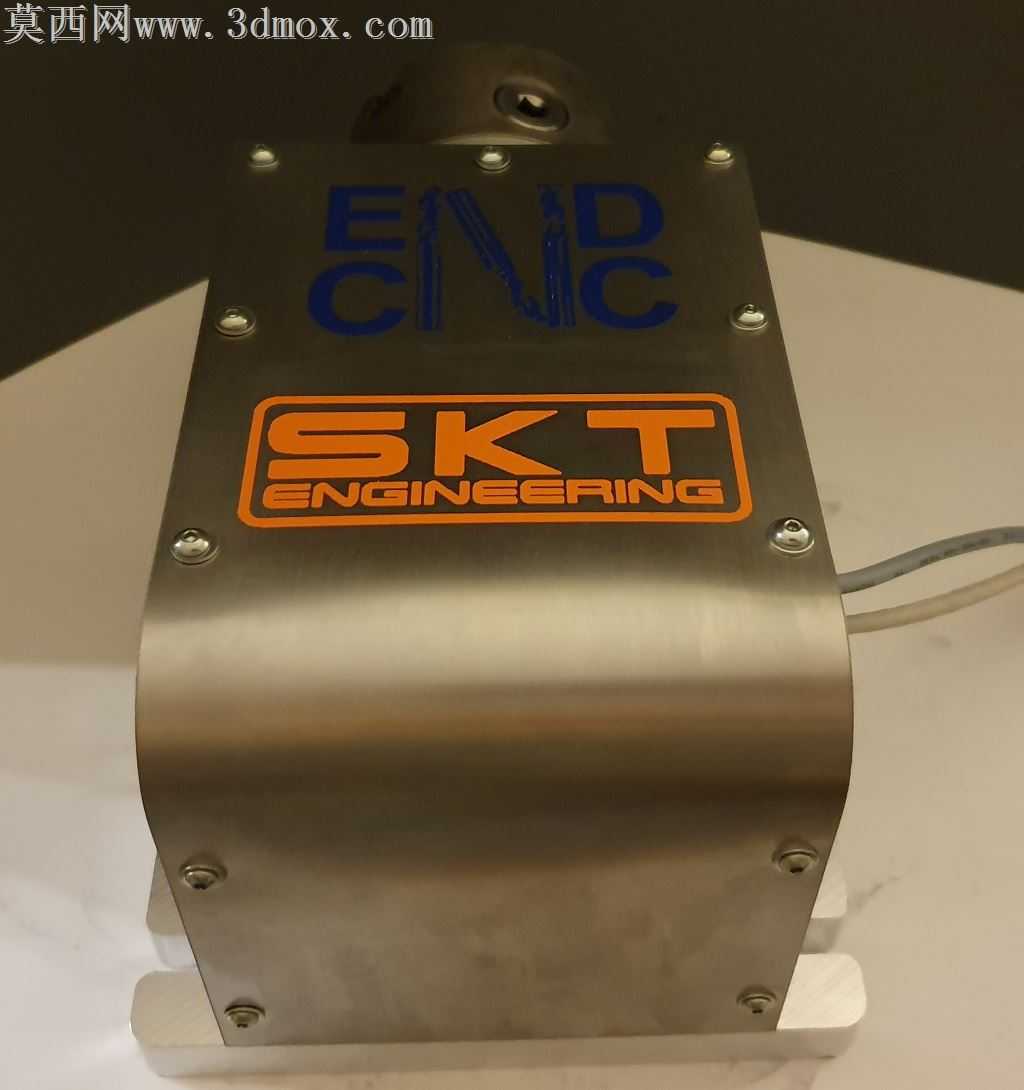

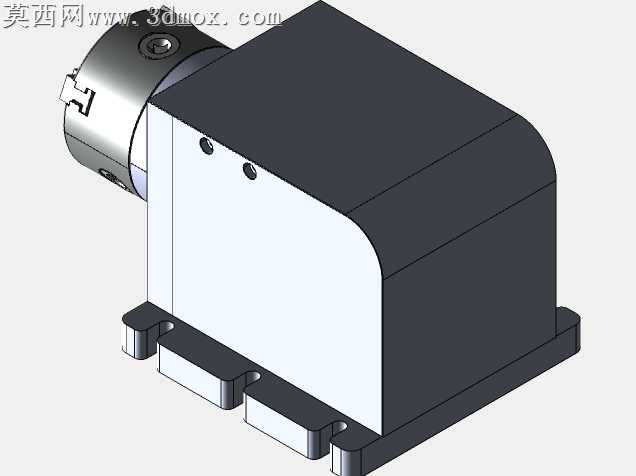

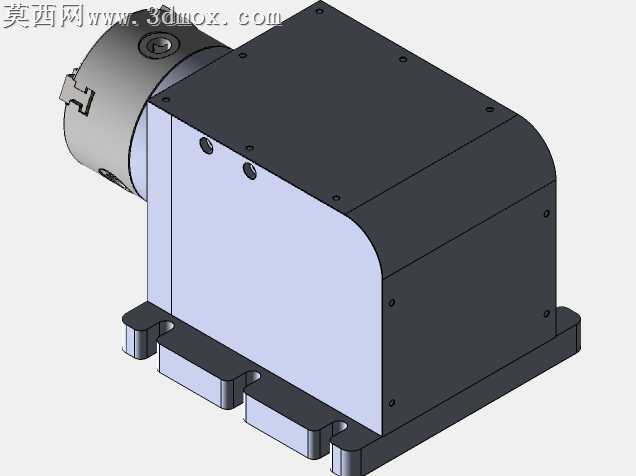

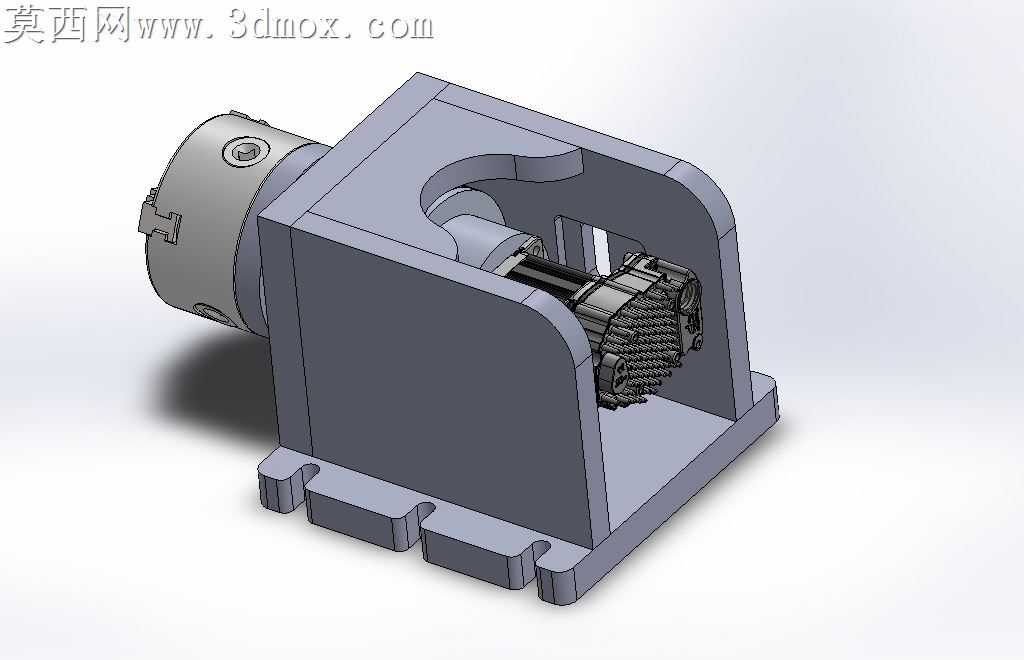

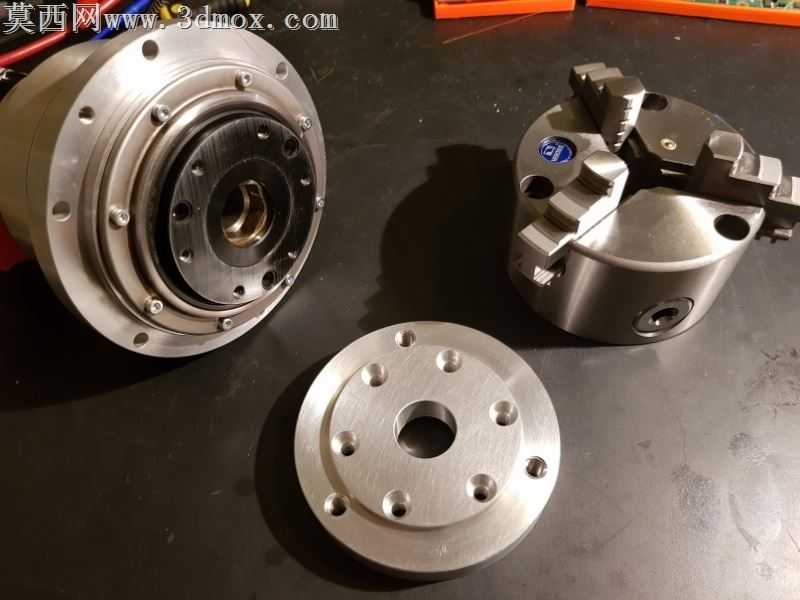

本模型为小型四轴数控配套旋转轴结构，整体采用三维参数化建模完成，完整还原了实物的装配关系与细节特征。建模过程中首先搭建核心传动基准，以谐波驱动执行机构为核心布局框架，依次完成箱体基体、前端卡盘连接座、后端走线结构、安装固定脚位的特征绘制，所有配合面均按照实际装配公差预留对应间隙，可直接用于装配干涉校验与结构优化参考。材质渲染阶段针对不同部件做了区分处理：箱体主体采用6061铝合金材质表现，还原金属切削加工后的哑光银白质感，表面做了细微的切削纹理处理，贴合实际机加工零件的表面状态；前端旋转卡盘部分采用模具钢材质表现，做了轻微的使用痕迹做旧处理，还原金属长期使用后的氧化色泽与细微磨损质感；顶部标识区域分别做了橙色丝印铭牌与蓝色激光刻字的材质效果，线缆部分采用耐油橡胶材质，还原橡胶的半哑光柔性质感，整体渲染光影柔和，清晰展现各部件的结构层次与材质差异。结构设计上，该旋转轴采用集成化布局，将谐波减速组件内置在铝合金箱体内部，大幅缩减整体体积，适合加装在小型数控机床上拓展四轴加工能力；前端采用标准卡盘接口，可快速夹持不同规格的小型工件，侧面预留走线槽与线缆固定结构，避免旋转过程中线缆缠绕；底部设置两个对称的安装支脚，可通过螺栓直接固定在机床工作台面，安装定位便捷。设计思路围绕小型化、易加装、高传动精度的需求展开，选用谐波驱动作为核心传动部件，利用谐波传动高减速比、零背隙、传动平稳的特性，保障旋转轴的分度精度与运行稳定性，整体结构紧凑无冗余部件，在有限的体积内兼顾了结构刚性与传动性能，适合小型精密零件的多面加工场景使用，模型完整保留了所有零件的建模特征，可用于同类小型数控转台的结构参考、改装设计以及教学演示使用。
