铝型材框架式桌面数控铣床三维设计

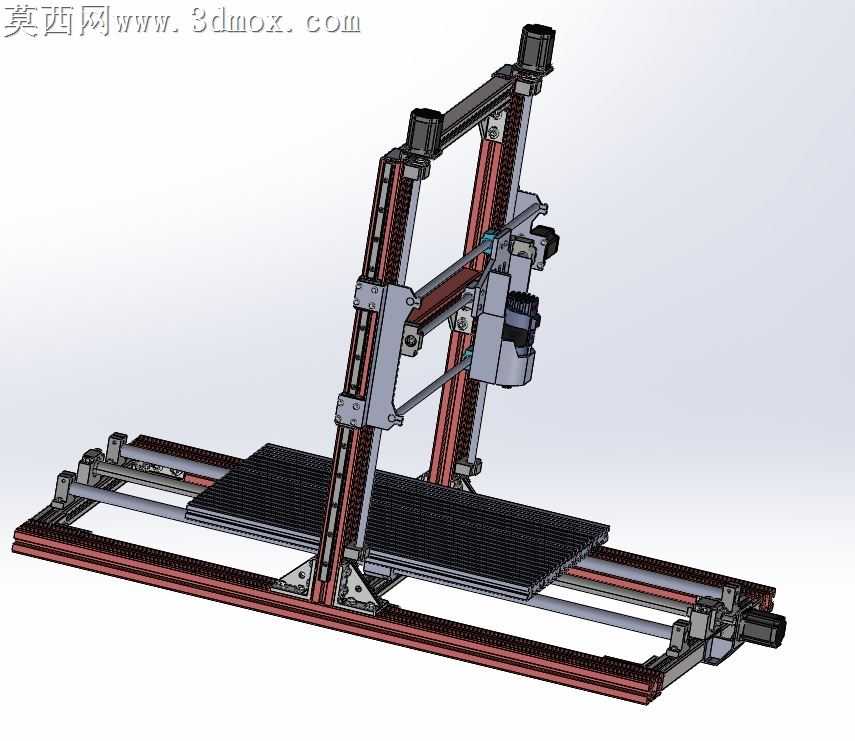

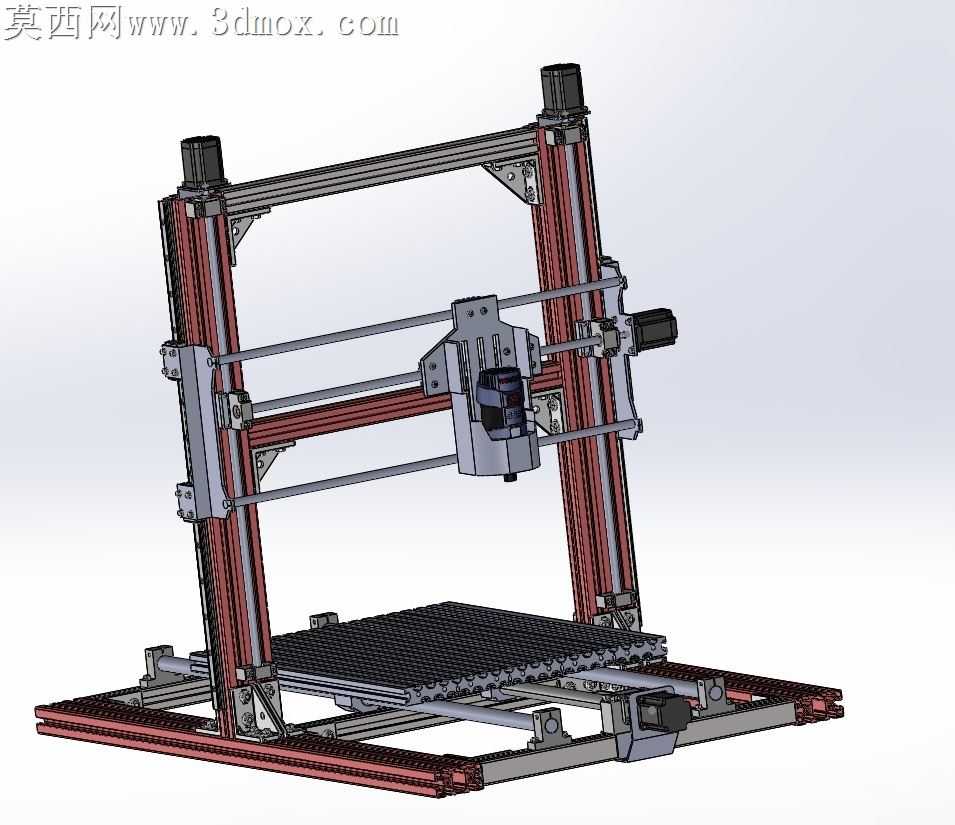

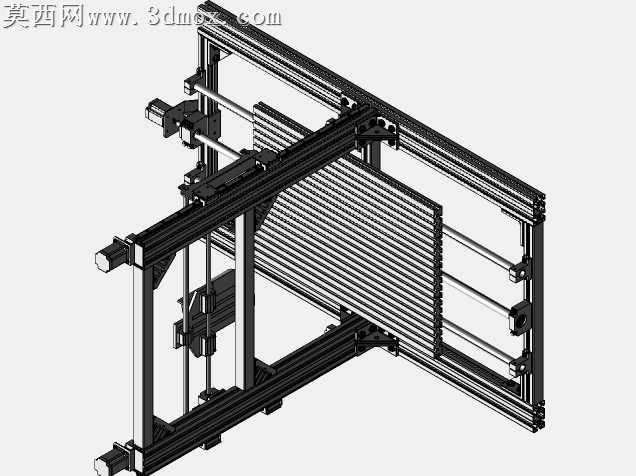

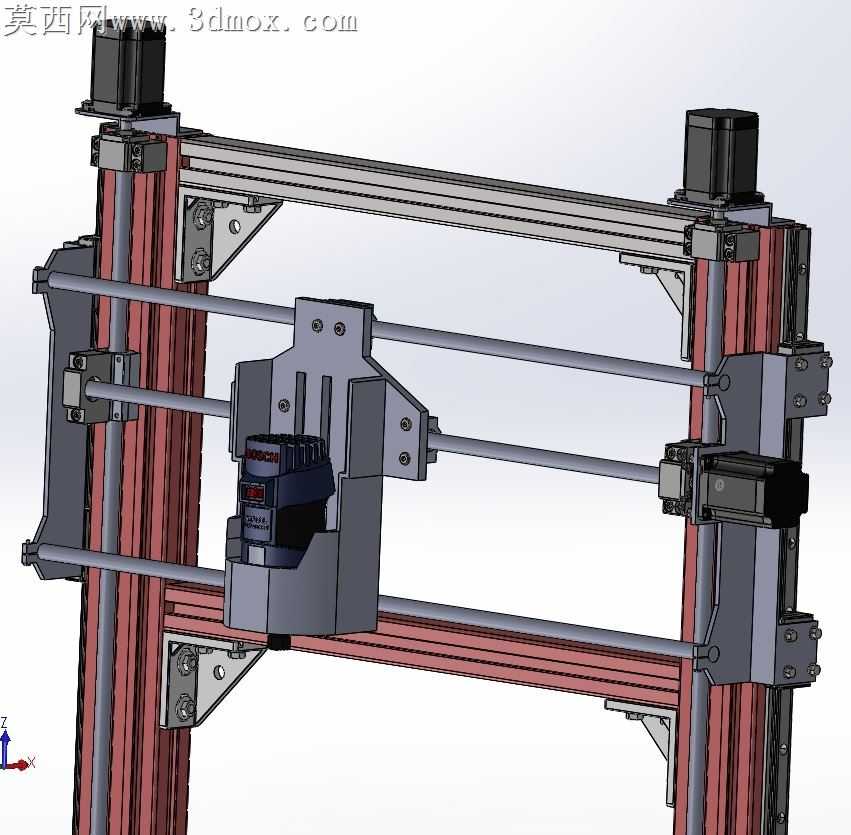

本作品为桌面级三轴数控铣床的三维建模设计，整体采用模块化搭建思路完成全结构建模，核心框架选用工业铝型材作为主体支撑构件，建模过程中严格还原铝型材的槽道结构、端面连接特征，所有角码、连接件的装配位置、孔位特征均按照实际铝型材装配标准进行1:1还原，保证模型的装配合理性与可落地性。运动结构部分，分别对X、Y、Z三个运动轴的导轨、传动组件、驱动安装位进行精细化建模，其中Y轴布置于设备底部工作台区域，采用双导轨平行支撑结构，搭配网格状镂空工作台面，建模时还原工作台面的T型槽固定特征，可直观展示工件装夹的结构基础；X轴横梁横跨于两侧立柱之上，Z轴滑台挂载于X轴运动组件上，滑台前端预留铣头安装位，适配指定型号的博世铣头安装结构，各轴的驱动电机安装座、传动连接件均做了细节还原，可清晰展示三轴运动的传动逻辑。建模过程中对不同构件赋予差异化材质表现，铝型材构件赋予阳极氧化红棕色与银灰色金属材质，导轨、光轴类零件赋予抛光金属材质，角码、紧固件赋予镀锌金属质感，工作台面板赋予黑色防滑网格材质，铣头部分赋予工程塑料与金属结合的复合材质，通过材质区分清晰展现各部件的功能分区与结构层次。整体设计偏向DIY实用风格，框架结构预留充足的拓展安装位，线路排布的走线槽、固定座均做了简化建模还原，既保证模型结构完整清晰，也兼顾了DIY设备的可改装特性，所有运动部件的配合间隙、装配关系均按照实际机械装配要求设置，可直接用于设备装配参考、结构演示与运动仿真验证。
