工业级焊接式桌架结构设计方案

在车间工位搭建、实验室操作台配置、工业检测工位布设等场景中，桌架作为台面承载的核心支撑结构，其结构稳定性、载荷冗余度直接影响上部作业的开展精度与使用安全性。这款焊接式桌架的设计，完全围绕刚性支撑需求展开，摒弃了螺栓拼接框架易松动、长期载荷下节点形变的缺陷，所有受力节点采用满焊工艺处理，从结构根源上消除装配间隙带来的晃动问题。

设计过程中首先梳理了实际使用的载荷边界：常规工位作业时，上部台面需承载工装夹具、加工工件、检测设备等总载荷，同时还要考虑作业过程中产生的动载荷冲击，比如工件放置时的瞬时冲击力、工具敲击带来的振动传导，因此在主支撑腿的型材选型上，采用矩形截面型钢作为主承力构件，相比同截面积的圆管或角钢结构，矩形截面的两个方向抗弯模量更适配桌架垂直承重与水平侧向受力的复合工况，能有效降低长期载荷下的侧向形变量。

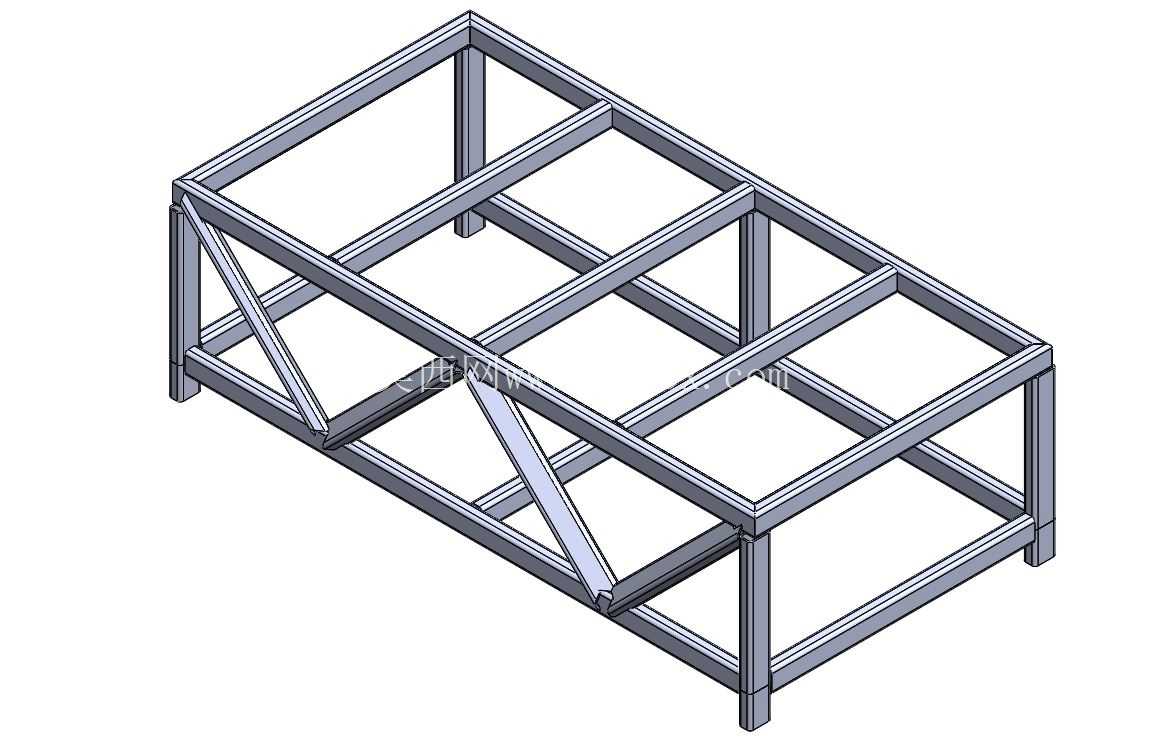

框架的横向连接结构采用分层设计思路，靠近地面的底框设置横向拉撑，不仅用于连接四根主支撑腿，还可作为下部置物层的承载基础，同时能抵消支撑腿下端的外张形变趋势；靠近台面安装位的上框则采用围焊结构，预留台面安装的固定孔位，孔位排布适配常规工业台面的安装尺寸，无需二次打孔即可完成台面装配，上框的内侧还设置了斜向加强筋，对应台面放置重型设备的集中载荷区域，避免局部载荷过大导致的框体凹陷变形。

焊接节点的处理是这款桌架设计的核心细节，所有型材对接位置均开设焊接坡口，保证焊深达到型材壁厚的80%以上，避免表面虚焊导致的节点断裂风险；主支撑腿与上下框的连接位置，额外增设三角形加强筋板，筋板与两个连接面均采用连续角焊缝，将集中载荷分散到更大的接触面积上，降低焊缝处的应力集中系数。考虑到车间地面不平整的实际使用场景，主支撑腿的底部设计了可调支撑脚安装位，支撑脚采用螺杆调节结构，调节行程覆盖常见的地面高度差范围，安装时无需额外垫设垫片即可将桌架调整至水平状态，避免因框架倾斜导致的上部工件滑移、设备水平度超差问题。

从安装边界来看，这款桌架的整体外轮廓尺寸适配常规工业作业的空间需求，框架宽度方向预留足够的腿部活动空间，操作人员靠近台面作业时，腿部不会与底框结构产生干涉；框架高度方向符合人体工程学的立姿作业高度范围，搭配不同厚度的台面时，可通过更换不同高度的可调支撑脚微调作业面高度，适配不同身高操作人员的使用需求。框架的表面处理预留了除锈、喷涂的工艺余量，焊接完成后所有焊缝打磨平整，去除焊渣与飞溅物，后续可根据使用环境做防锈、防静电喷涂处理，适配不同工况的使用要求。

在结构校核阶段，针对满载荷工况做了静力学仿真验证，主支撑腿的最大形变量控制在允许范围内，焊缝位置的最大应力远低于型材的屈服强度，即使在单侧偏载的极端工况下，框架也不会出现失稳变形的问题。相比市面上常见的拼接式桌架，这款焊接结构的桌架整体刚性提升明显，长期使用后不会出现螺栓松动、框架晃荡的问题，尤其适合重载作业工位、精密检测工位等对支撑稳定性要求较高的场景，无需定期对连接节点做紧固维护，降低了后期使用的维护成本。
