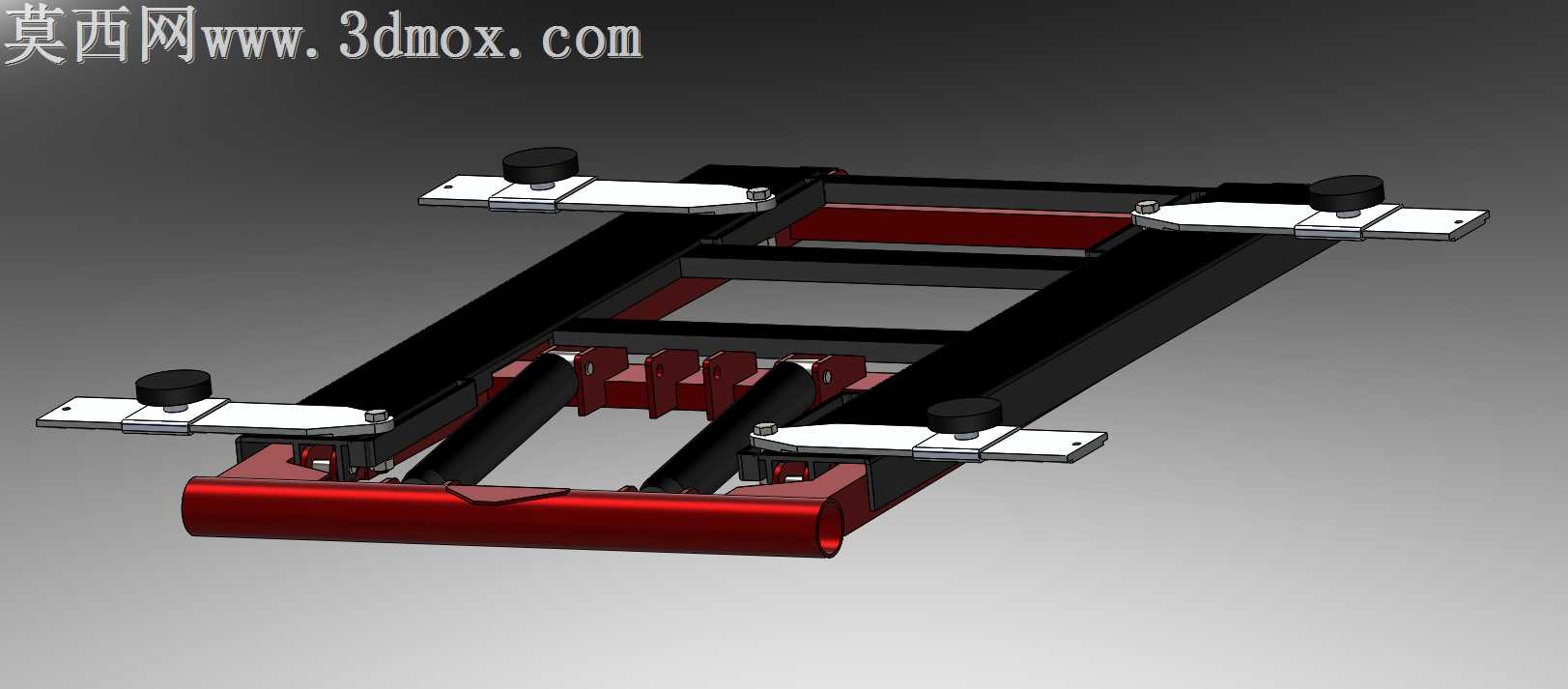

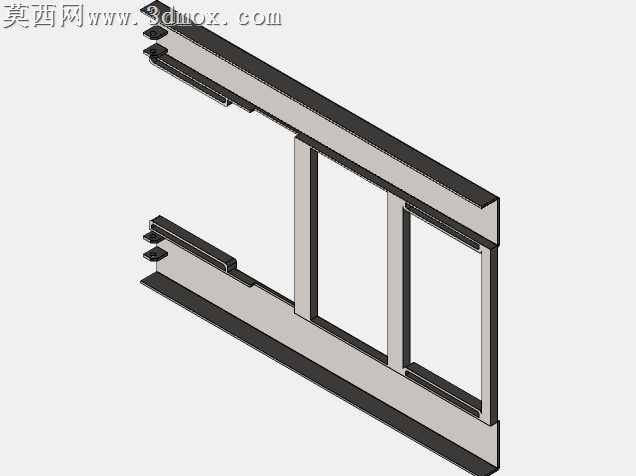

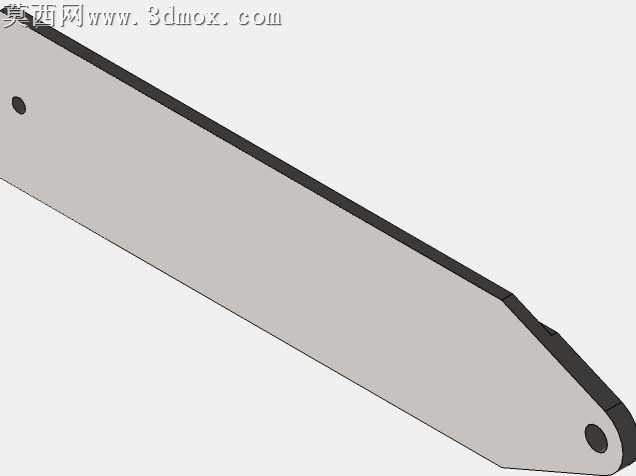

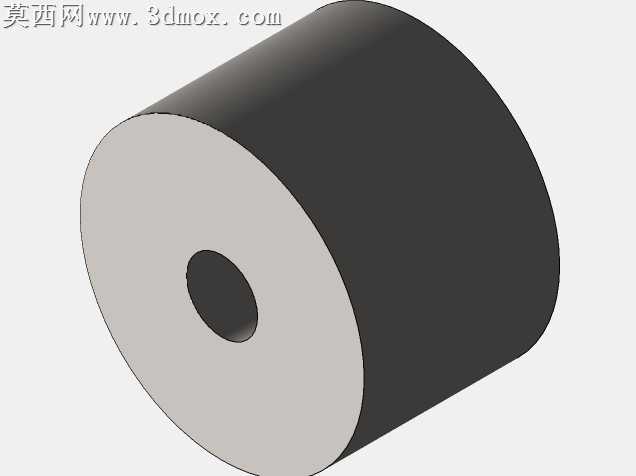

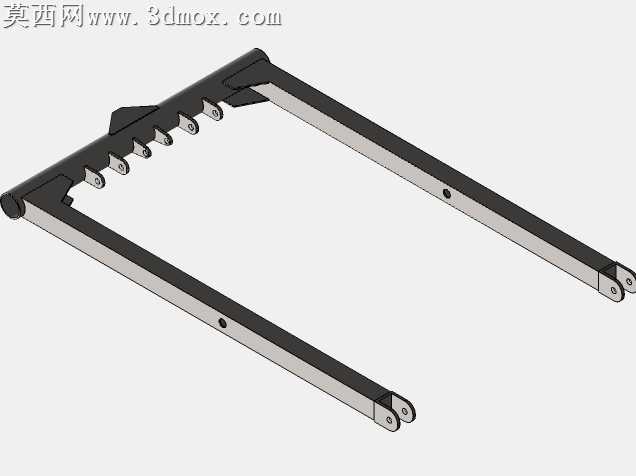

移动式液压剪式升降作业平台结构设计

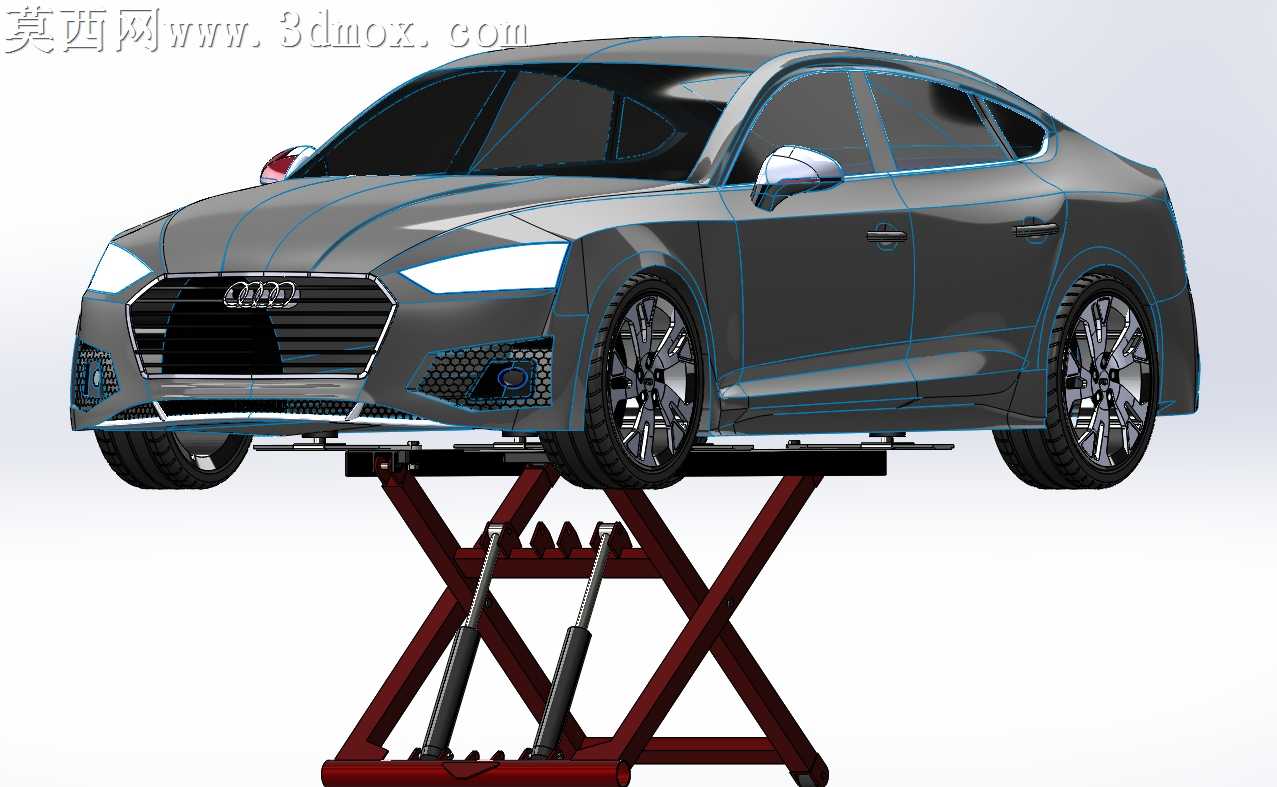

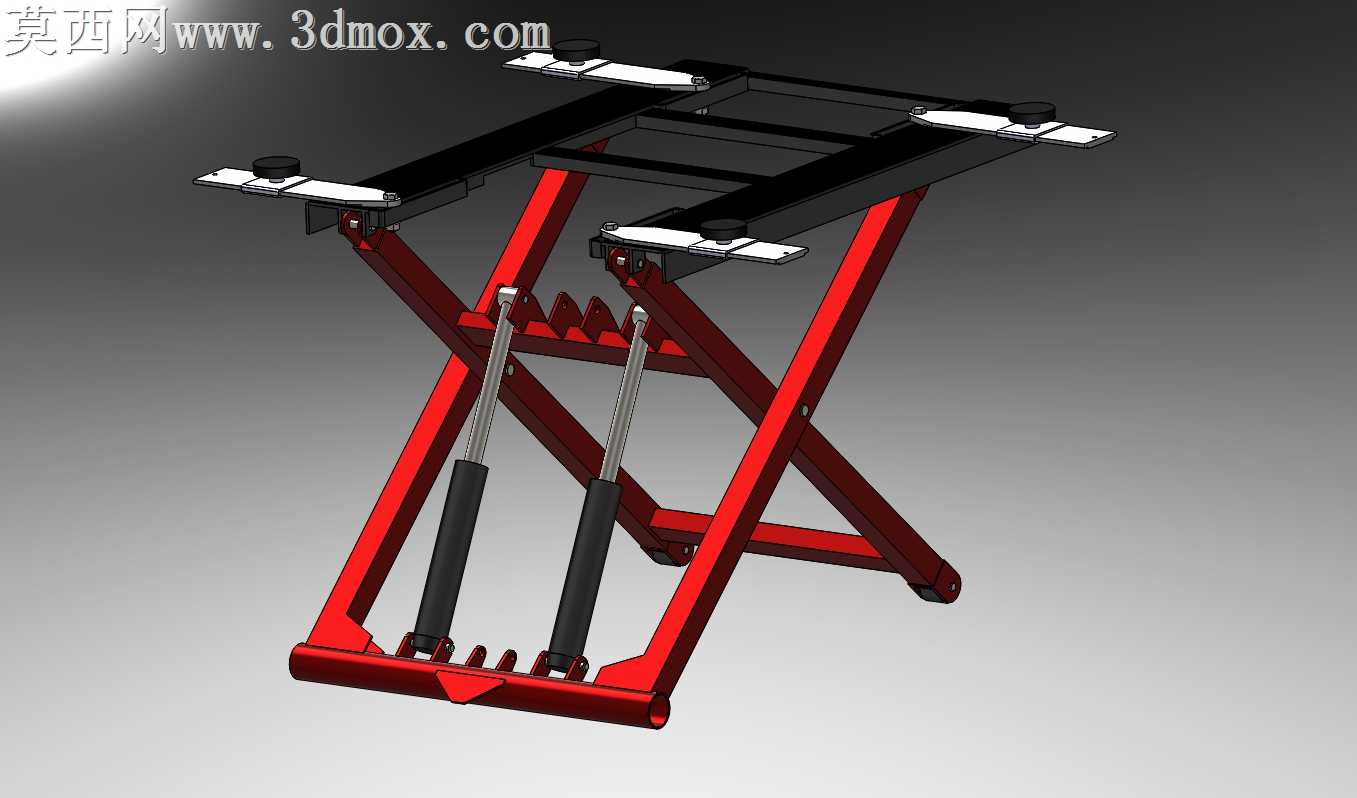

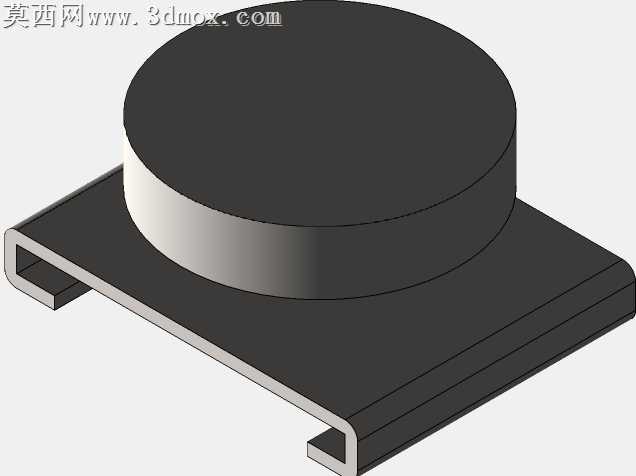

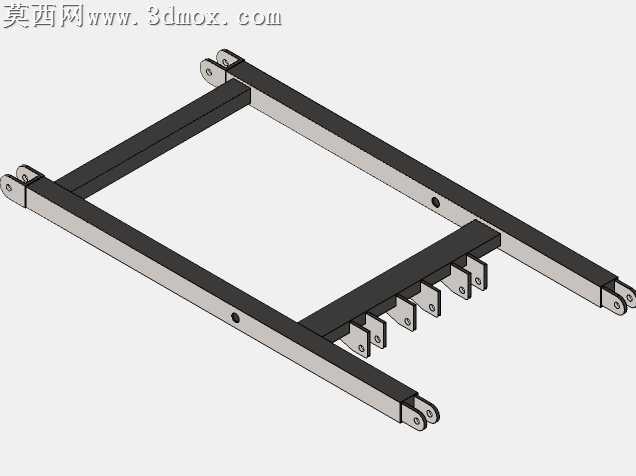

本作品为移动式液压剪式升降作业平台的三维设计成果，整体采用SolidWorks完成全参数化建模，同步输出STEP、IGES通用格式文件，可适配多数主流三维设计软件的编辑与二次开发需求。建模过程严格遵循机械设计的公差配合规范，对剪叉臂铰接点、液压油缸安装座、顶部承载平台的定位块等核心结构均做了装配干涉校验，确保各运动部件在升降全行程内无卡滞、无结构碰撞。渲染阶段采用金属质感材质体系，剪叉主体支撑臂赋予高饱和度红色金属漆材质，模拟工业设备常用的警示涂装效果，表面添加细微的磨砂颗粒质感还原真实钢材喷涂后的触感；液压油缸的活塞杆部分采用抛光镀铬金属材质，呈现高反光的亮银色金属质感，缸筒部分做哑光黑色氧化处理的材质表现，与活塞杆形成清晰的视觉区分；顶部承载平台采用哑光黑色钢板材质，边缘的可调支撑垫块做硬质工程塑料的材质表现，还原实际产品的材质搭配逻辑。结构设计上采用对称式双剪叉臂布局，两组剪叉臂通过中部铰接轴连接形成稳定的X型支撑结构，底部框架集成移动滚轮的安装位，满足设备的转场移动需求；驱动部分采用双液压油缸同步驱动的方案，油缸下端铰接于底部框架的加强安装座，上端铰接于剪叉臂的受力驱动点，通过液压动力推动剪叉臂绕铰接点转动，实现顶部平台的平稳升降；顶部平台设置四组可调节的定位支撑块，可根据承载物体的尺寸调整支撑位置，提升承载的稳定性与适配性；剪叉臂与底部、顶部平台的连接位置均设置自润滑轴承的安装位，降低长期使用的磨损损耗，底部框架还设置有安全锁止齿槽，可在升降到指定高度后通过机械锁止结构固定剪叉位置，避免液压失压引发的安全风险。整体设计兼顾了移动灵活性、升降平稳性与使用安全性，结构紧凑合理，各零部件的建模均保留了完整的建模参数与装配约束关系，可直接用于工程出图、运动仿真分析以及后续的结构优化改进，也可作为同类剪式升降设备设计的参考原型。
