剪叉式摩托车维修升降工作台设计

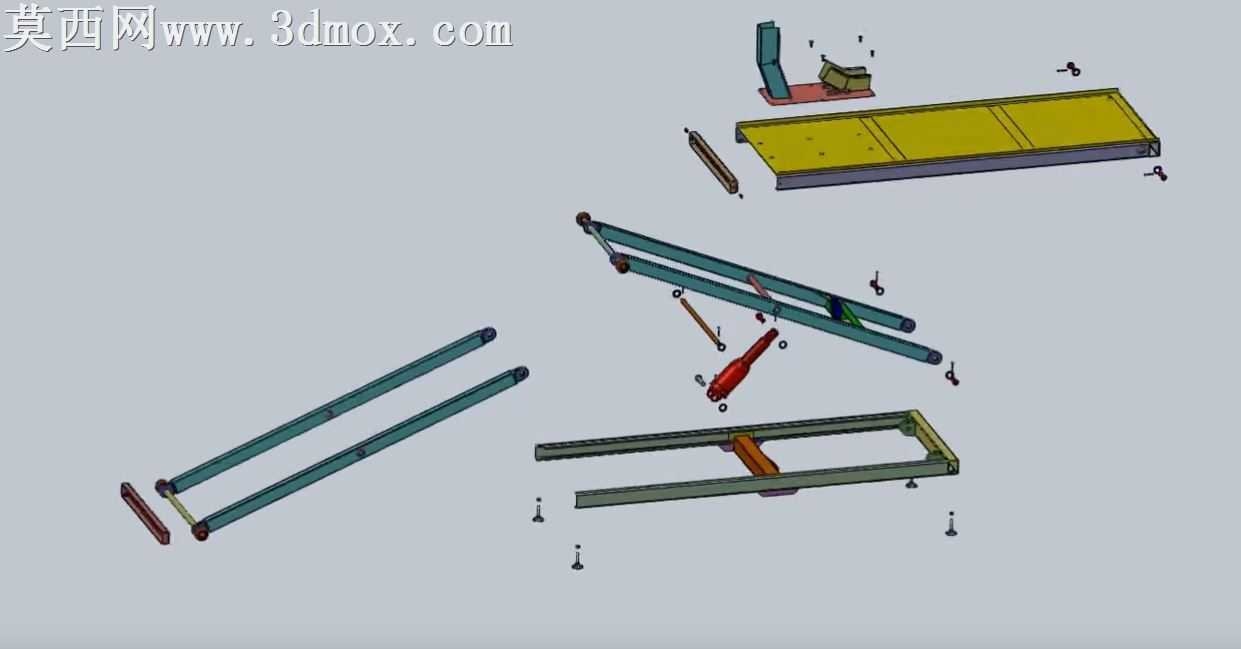

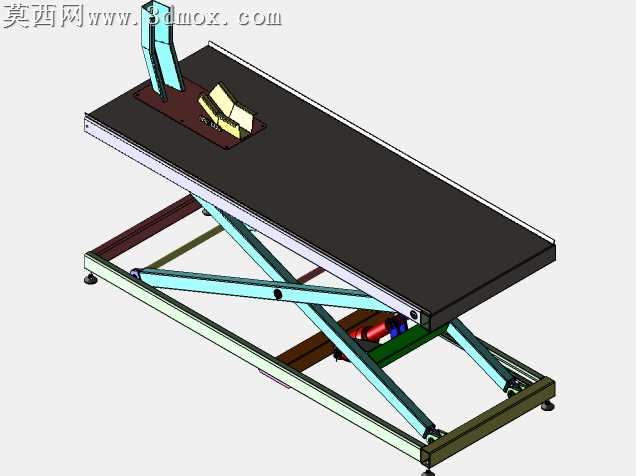

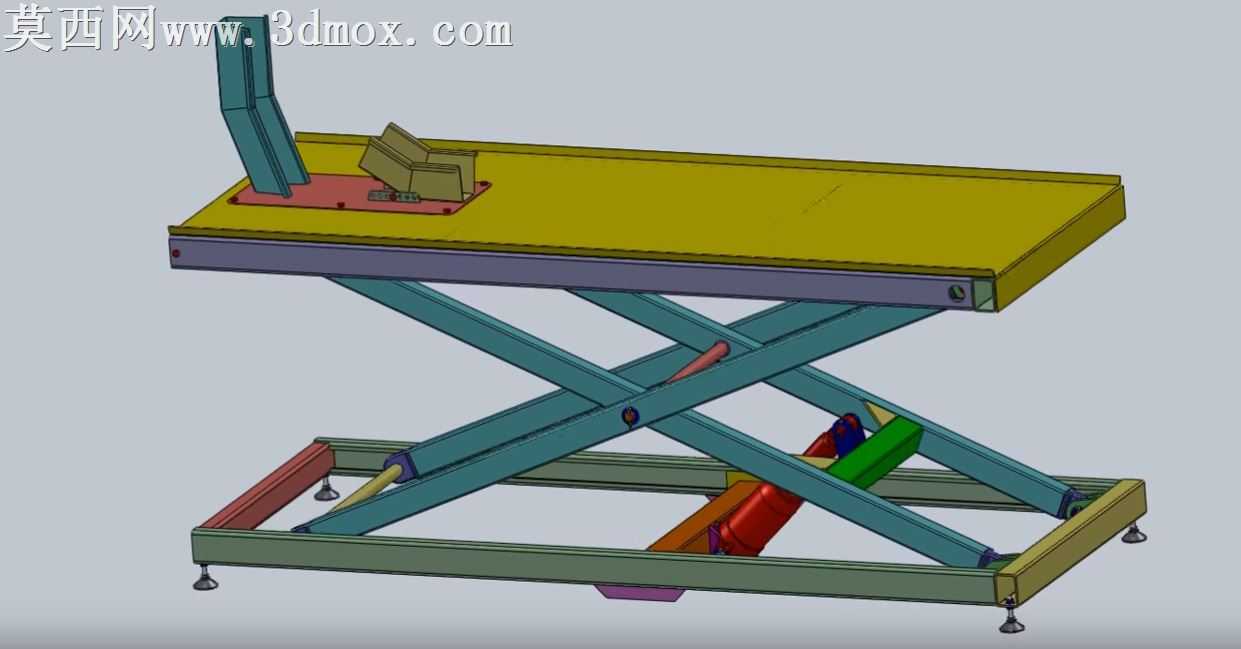

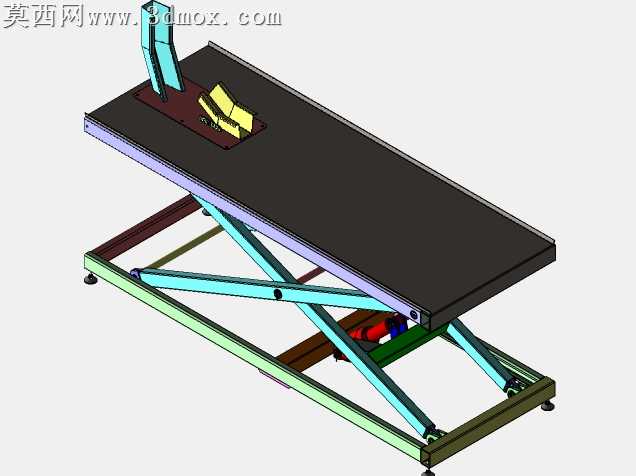

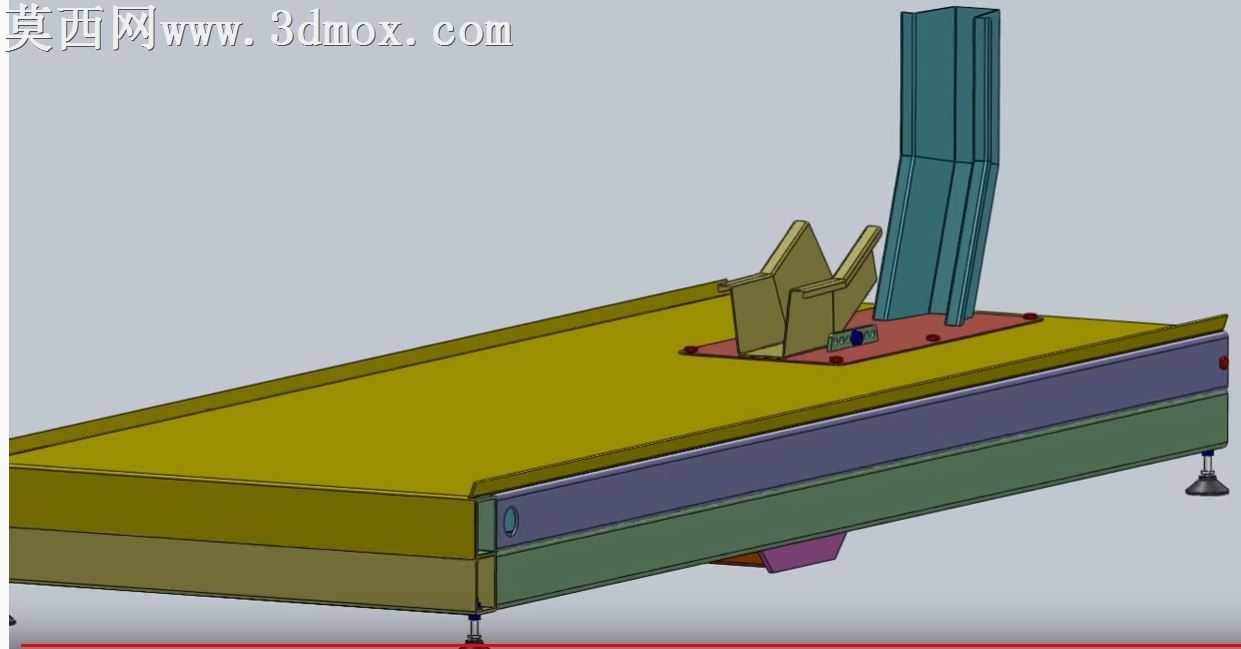

本作品为面向摩托车维修场景设计的剪叉式升降工作台三维模型，整体采用SolidWorks完成全参数化建模，同步导出STEP、IGES通用格式可适配多数三维设计软件打开编辑，配套完成了基础渲染效果呈现。模型建模过程严格遵循机械设计装配逻辑，从底层固定底座、交叉剪叉臂组、液压驱动部件、顶部承载平台到前端车轮固定夹具均完成独立零件建模与装配约束，各运动副添加了符合实际工况的配合关系，可直观模拟升降作业的完整动作过程。材质配置上，底座与剪叉臂结构件采用喷涂金属材质模拟钢材焊接机架的质感，顶部承载台面赋予黄色防滑涂层材质，液压油缸部件区分缸筒金属与活塞杆的不同表面质感，前端车轮固定夹具的操作手柄、夹块分别赋予对应工程塑料与金属材质，底部可调支撑脚杯做了防滑橡胶材质区分，整体渲染效果贴近真实设备的外观表现。结构设计层面，采用经典的双组交叉剪叉臂作为升降传力结构，中部布置液压驱动油缸作为动力输出部件，通过油缸伸缩带动剪叉臂绕铰接点转动，实现顶部平台的平稳升降，底座四角设置可调式支撑脚杯，可在不平整地面调整设备水平度，保障作业稳定性；顶部平台前端设置专用的摩托车前轮固定夹具，带操作手柄可快速锁紧前轮，避免车辆在升降或维修过程中发生移位，台面整体做了加宽加长设计，可适配多数常规排量摩托车的停放需求。设计思路围绕摩托车维修作业的实际痛点展开，针对传统维修蹲姿作业操作不便、小型升降台稳定性不足的问题，通过剪叉结构保障大行程升降的同时兼顾结构刚性，液压驱动方式可实现升降高度的任意位置锁止，方便维修人员将车辆调整到最舒适的操作高度，降低长时间作业的疲劳感，整体结构紧凑，零部件均采用常规机械加工标准件与焊接件，具备较高的实际生产落地可行性，模型装配层级清晰，各零件特征完整无缺失，可作为同类维修举升设备设计的参考方案。
