垂直导轨式货运升降输送设备结构设计

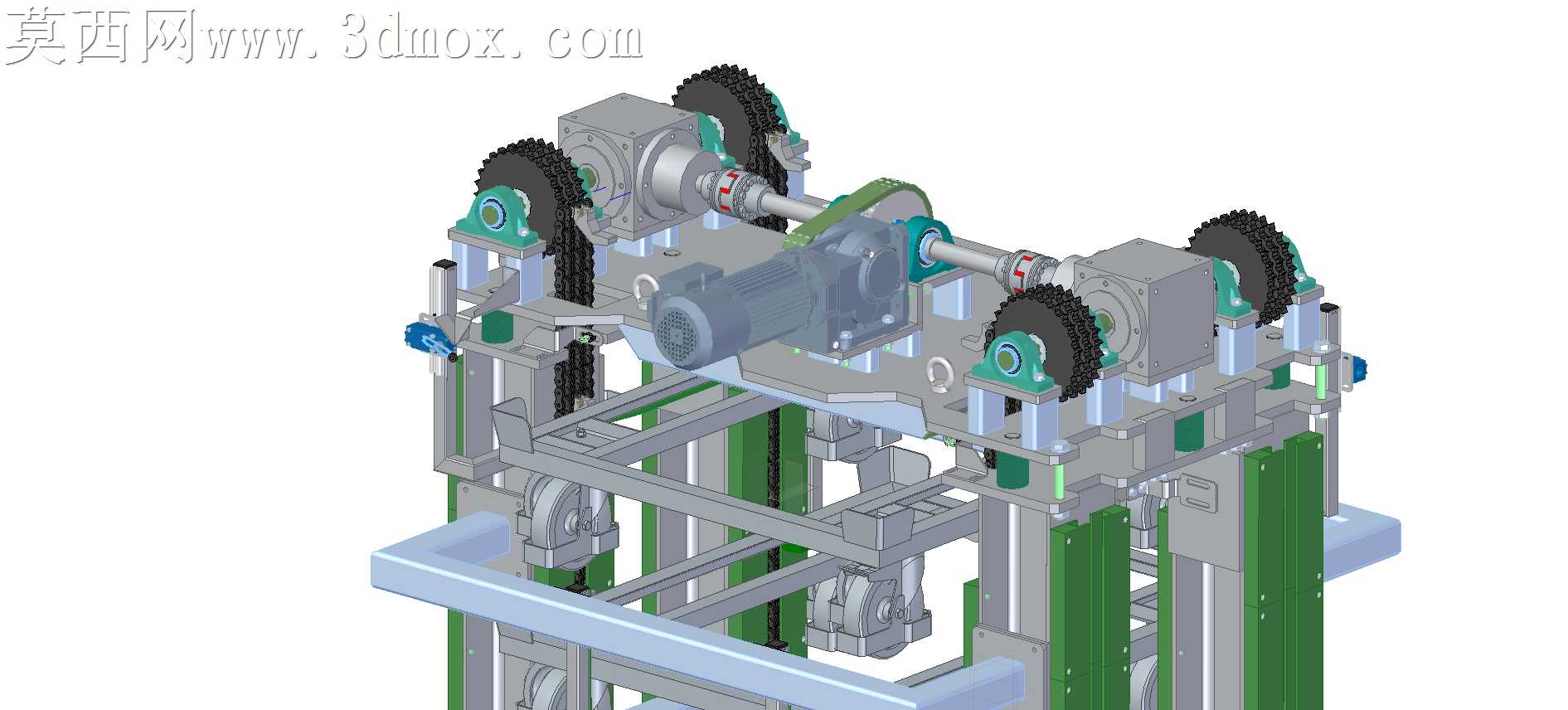

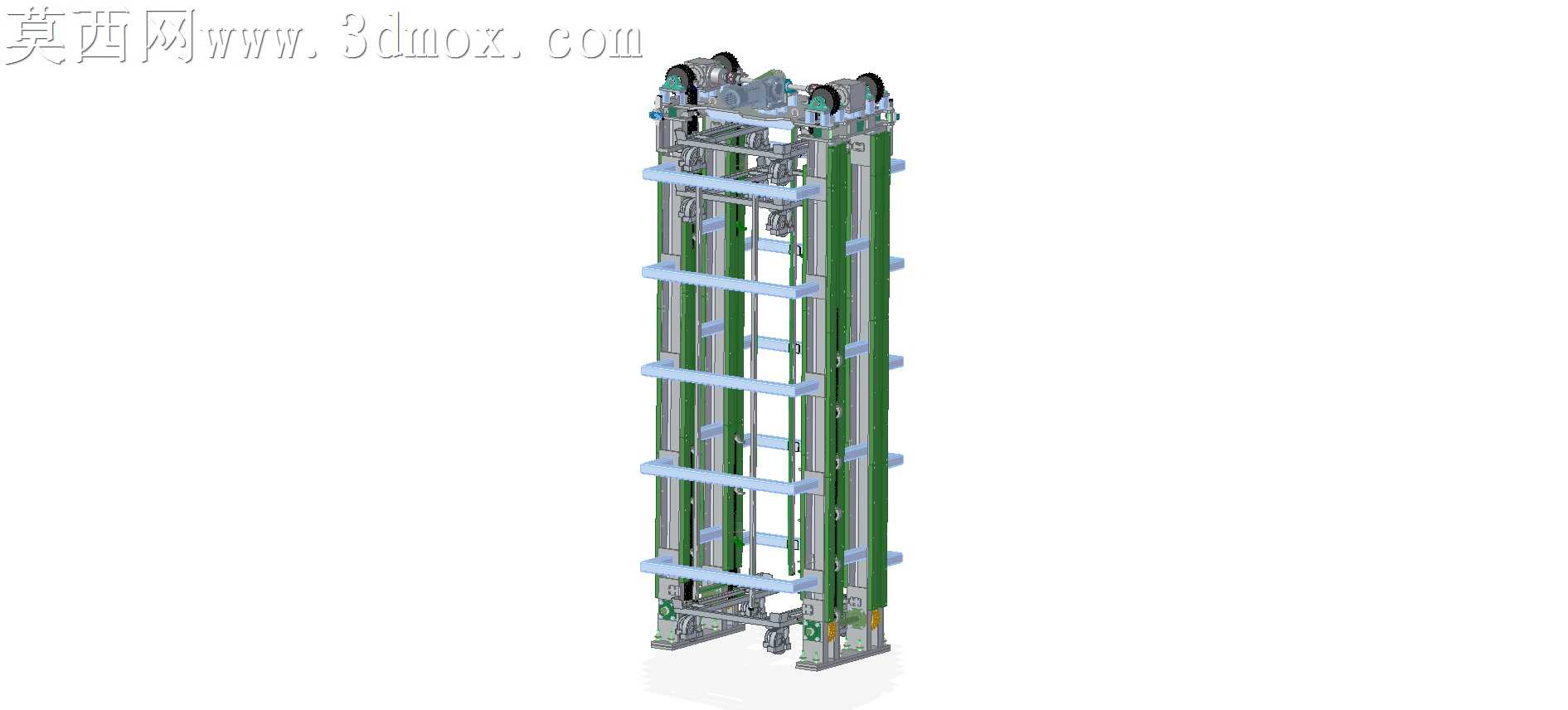

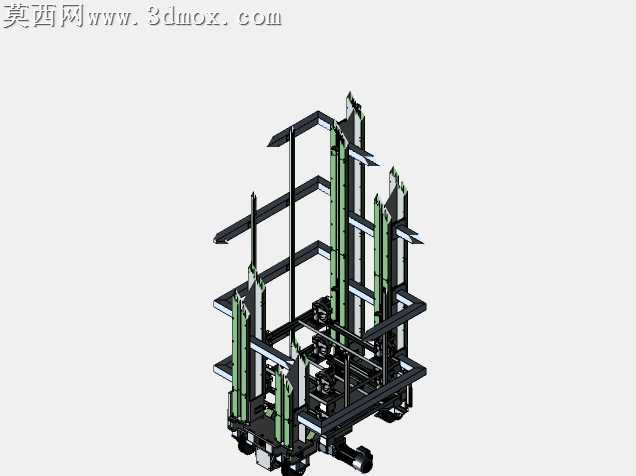

本作品为垂直货运升降设备的三维建模设计，整体采用对称式双立柱框架结构搭建，建模过程中严格遵循机械设计规范，对各部件的装配关系、尺寸公差进行了精准还原，确保模型可直接用于结构验证、方案展示与后续工程深化。模型主体以两根竖向长导轨立柱作为核心承载构件，立柱采用型材拼接结构建模，表面赋予哑光金属材质，还原工业型材的磨砂质感与金属光泽，立柱内侧预留传动组件与导向组件的安装位，保证结构的合理性与装配精度。多层水平载货平台沿立柱竖向等距排布，平台采用框架式镂空结构设计，在保证承载强度的前提下降低整体设备自重，平台边缘设置防滑挡边结构，平台与导轨连接处配置导向滑块组件，建模时还原了滑块与导轨的配合间隙，模拟实际运行中的滑动导向状态，避免升降过程中出现平台偏移、卡滞的问题。设备顶部设置传动驱动总成安装位，包含驱动轮组、张紧结构与传动连接件的完整建模，传动部件采用亮面金属与工程塑料结合的材质渲染，区分不同功能部件的材质属性：驱动轴、连接紧固件赋予抛光金属材质，传动带、缓冲垫块赋予耐磨橡胶材质，防护外壳赋予哑光工程塑料材质，通过材质差异清晰展现各部件的功能分区。设备底部设置安装底座与缓冲支撑结构，底座预留地脚安装孔位，可模拟设备与地面的固定连接状态，底部缓冲组件采用弹性材质渲染，还原设备停靠时的缓冲减震功能。整体建模过程采用自下而上的装配设计思路，先完成单个标准件、结构件的独立建模，再按照实际装配逻辑完成总装配合，对运动部件的活动范围进行了限位约束，可直观模拟设备的升降运行状态，清晰展现多层载货平台同步升降的传动逻辑，结构设计充分考虑货运场景的承载需求，各受力部位均做了加强结构处理，避免应力集中导致的结构变形，整体模型结构完整、细节丰富，可用于物流仓储场景的货运升降设备方案展示、结构教学与工程参考。
