车载前置库博塔F1900型除雪铲结构设计

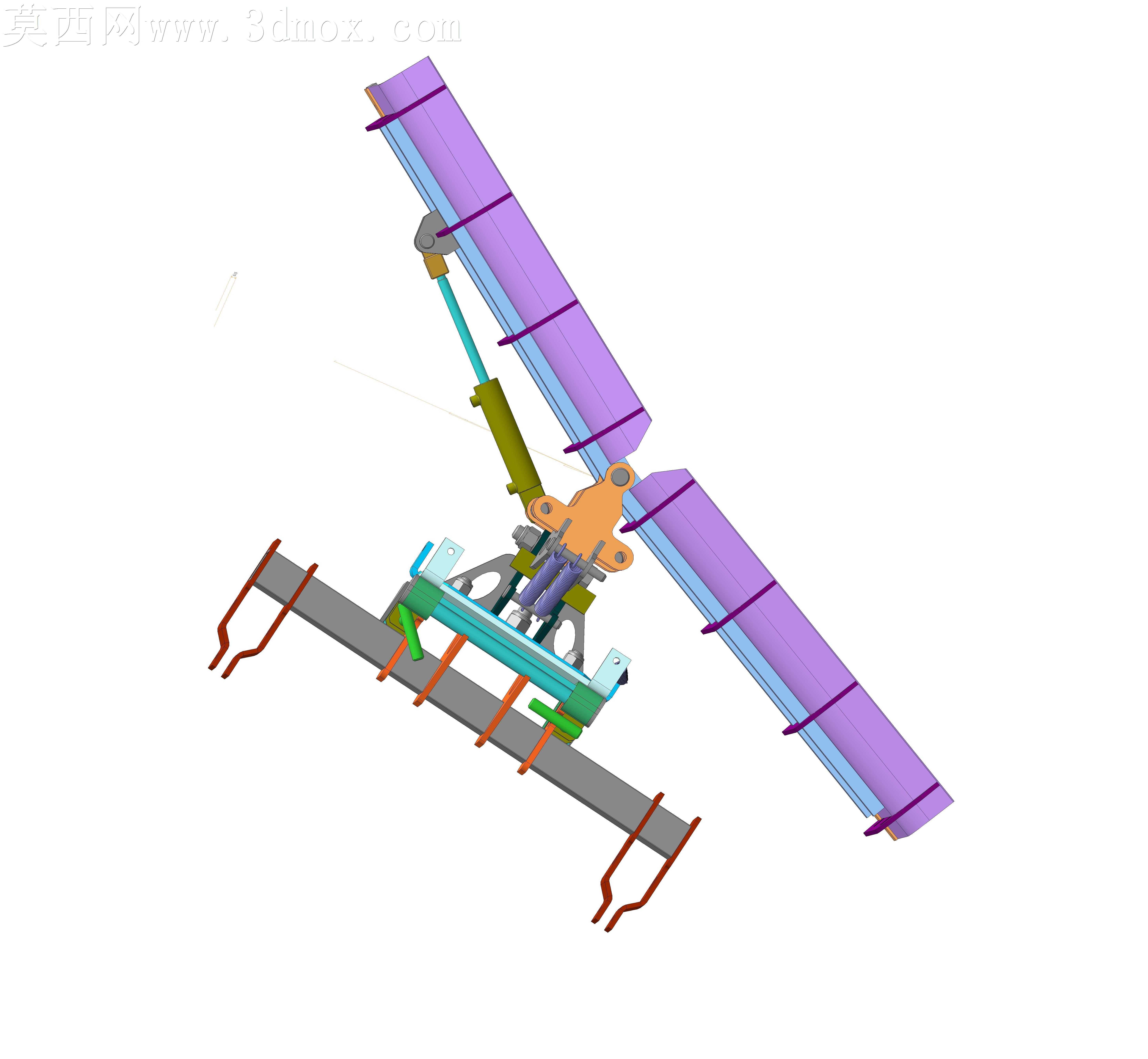

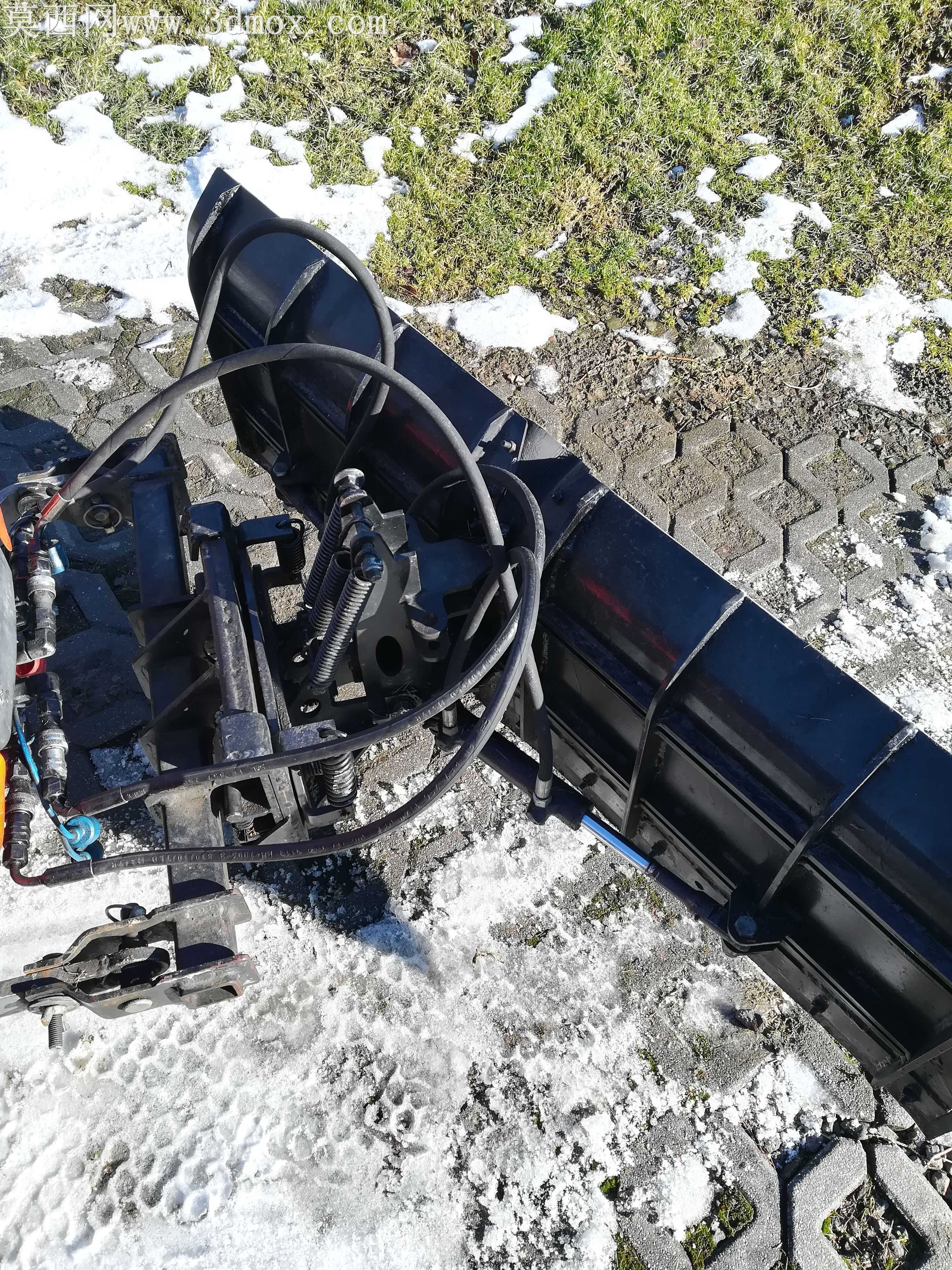

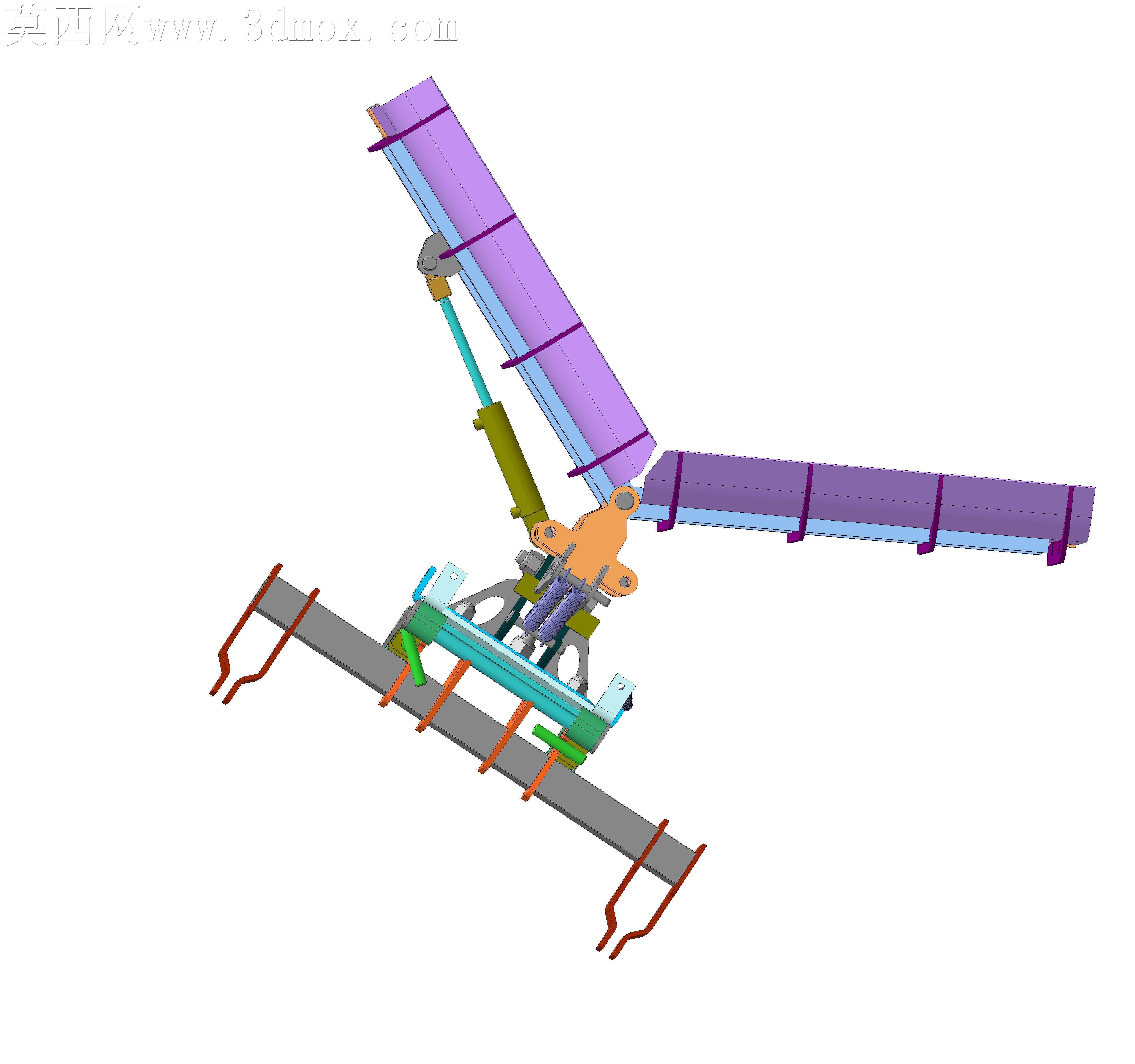

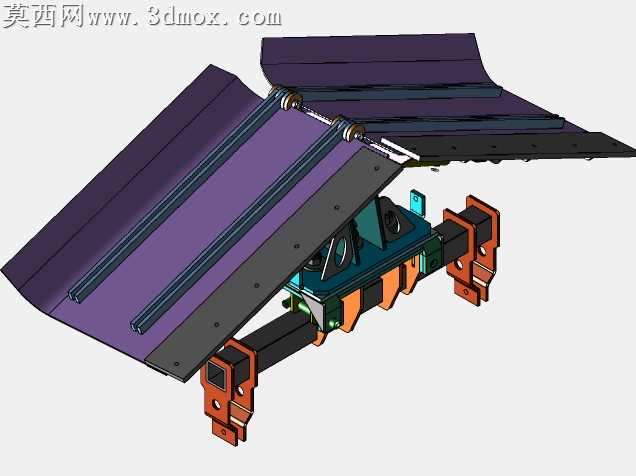

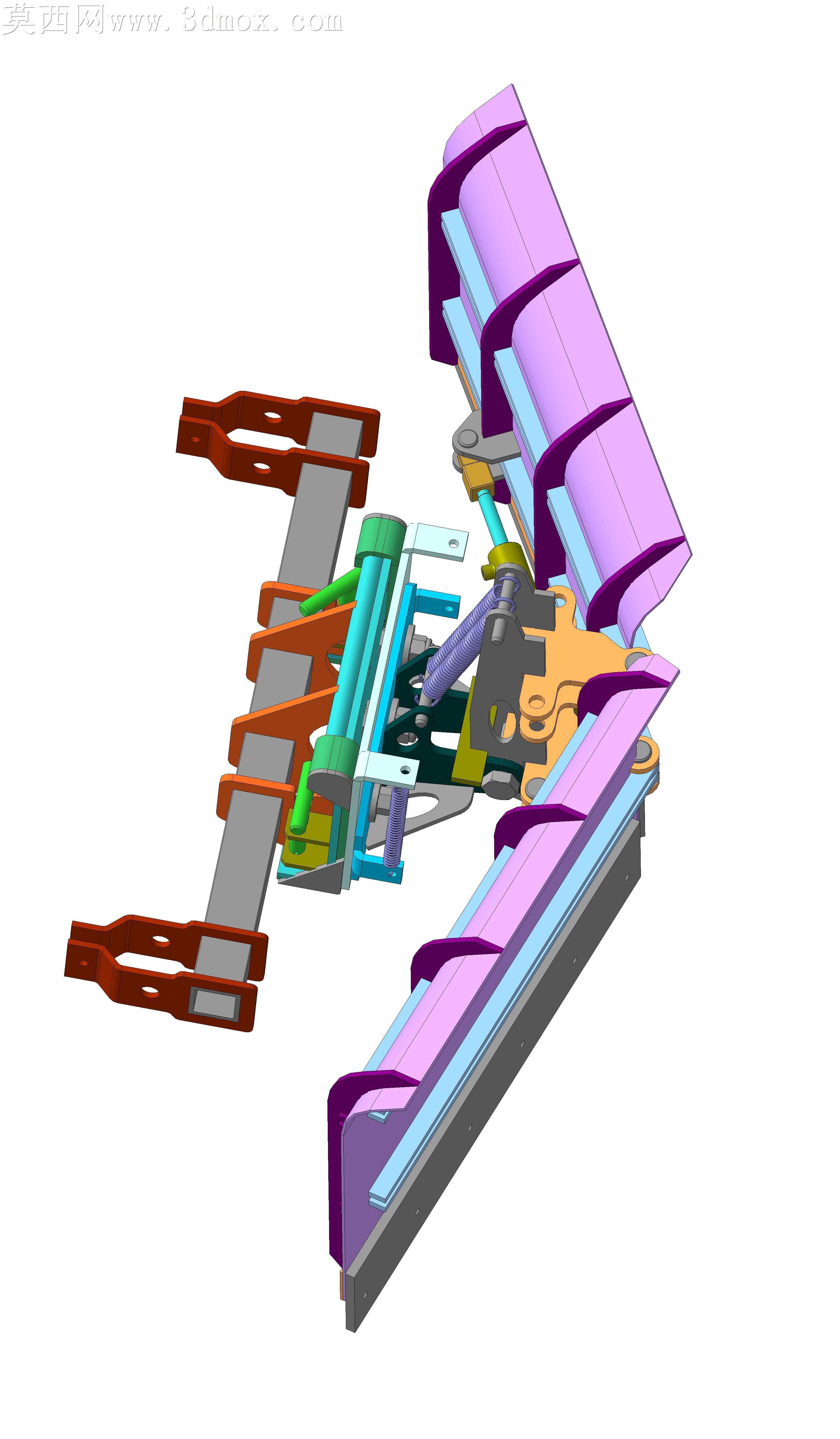

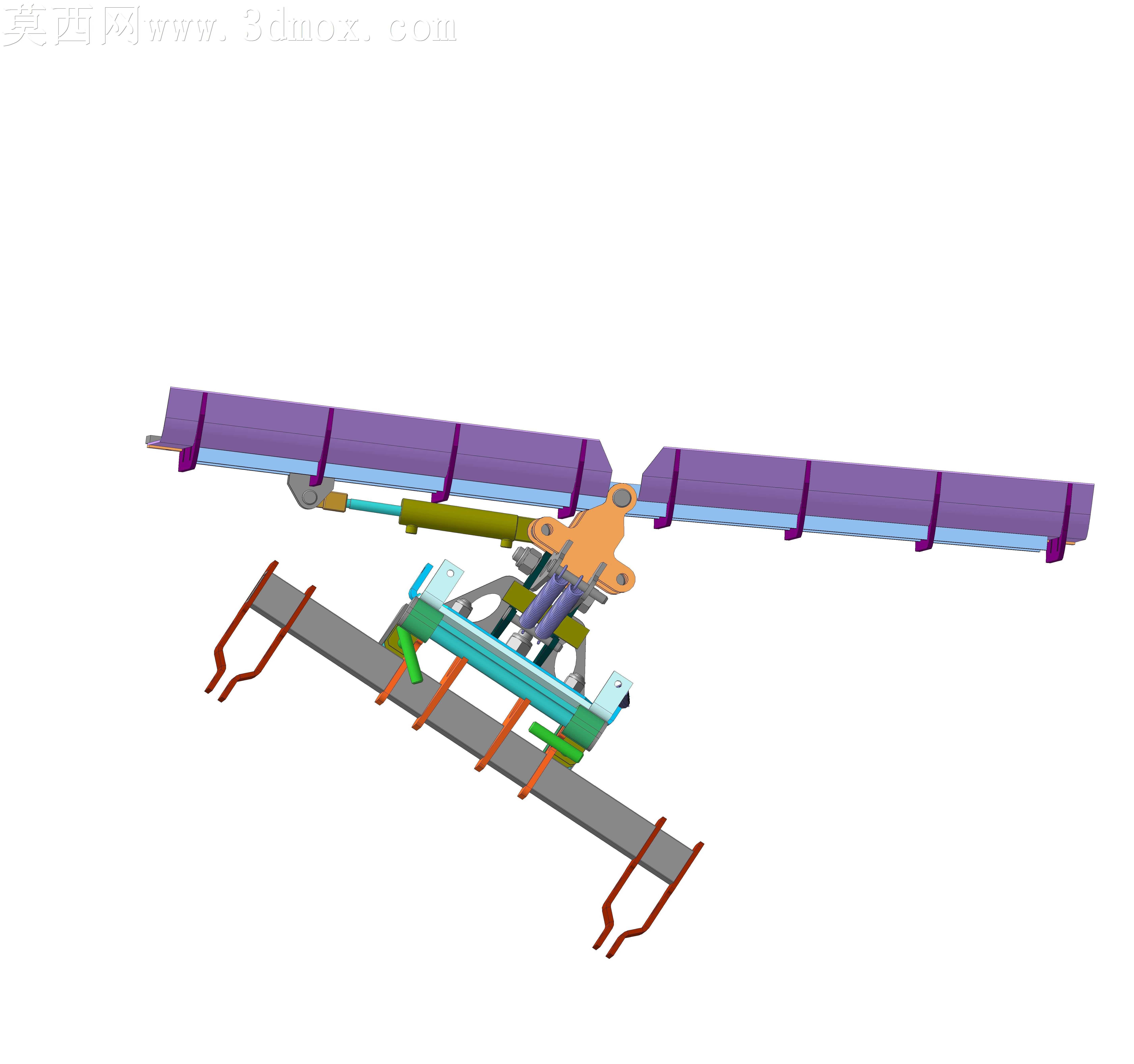

本作品为车载前置式除雪铲的三维结构设计，建模过程中严格遵循工程装备的实际装配逻辑，对每一处结构的配合公差、运动干涉情况做了完整校验。建模阶段先从核心的铲体主体入手，将弧形铲面做分段式模块化设计，每段铲刃模块都预留独立的浮动让位间隙，可在作业遇到路面凸起障碍时单独抬升避让，避免刚性碰撞造成铲体或者挂载结构的变形损坏。铲面主体采用耐磨钢材的材质设定，渲染时赋予哑光紫的防护漆材质，边缘的铲刃部分做淬火硬化处理，材质表现为高硬度耐磨钢的金属磨砂质感，还原真实除雪铲刃口的耐磨属性。中部的连接支架采用高强度型钢焊接结构设计，渲染时赋予棕红色防锈漆材质，对应重型挂载支架的防腐工艺要求，支架上预留的多组安装孔位，可实现铲雪机在工具架上5个不同位置的调节固定，适配不同车型的挂载高度、作业宽度需求。中部的传动与缓冲结构做了完整的细节还原，包含绿色的弹簧缓冲组件、蓝色的液压调节管路、多色区分的铰接销轴与限位结构，每一处铰接位置都预留了合理的转动间隙，可实现铲面的角度偏转、越障抬升、高度调节的全行程运动模拟。设计思路上充分考虑道路除雪作业的实际工况，整体结构采用快拆式挂载设计，不需要复杂工具即可完成除雪铲与车载前端架的拆装，非除雪季节可快速拆卸收纳，不影响车辆的日常使用；缓冲结构可吸收作业过程中路面颠簸带来的冲击载荷，避免刚性连接对车辆前端结构造成损伤；分段式铲面的设计可更好贴合带有拱度的路面轮廓，避免出现铲雪残留的空白区域，提升清雪作业的覆盖率。渲染阶段对不同材质的质感做了区分处理：金属结构件根据表面处理工艺的不同，分别呈现防锈漆、镀锌、淬火钢的不同质感，橡胶缓冲件赋予黑色哑光橡胶材质，液压管路做亮色工程塑料的材质表现，整体装配关系清晰，各部件的连接逻辑明确，可直接用于结构展示、作业原理演示、生产加工参考使用，完整还原了库博塔F1900型除雪机的核心结构特点与功能设计逻辑。
