阿尔法型斯特林动力装置结构设计

　　这款阿尔法型斯特林动力装置的结构设计，围绕外燃式热力循环的工作特性展开，首先要明确其核心应用场景——这类动力结构常被用于小型余热回收装置、教学演示教具、低功率偏远区域供能单元，以及对静音性有较高要求的小型动力输出场景，区别于传统内燃机依赖燃料在缸内爆燃做功的逻辑，斯特林循环通过外部热源对工质加热，配合冷端散热形成工质压差推动活塞运动，在低品位热能利用领域有不可替代的应用价值。

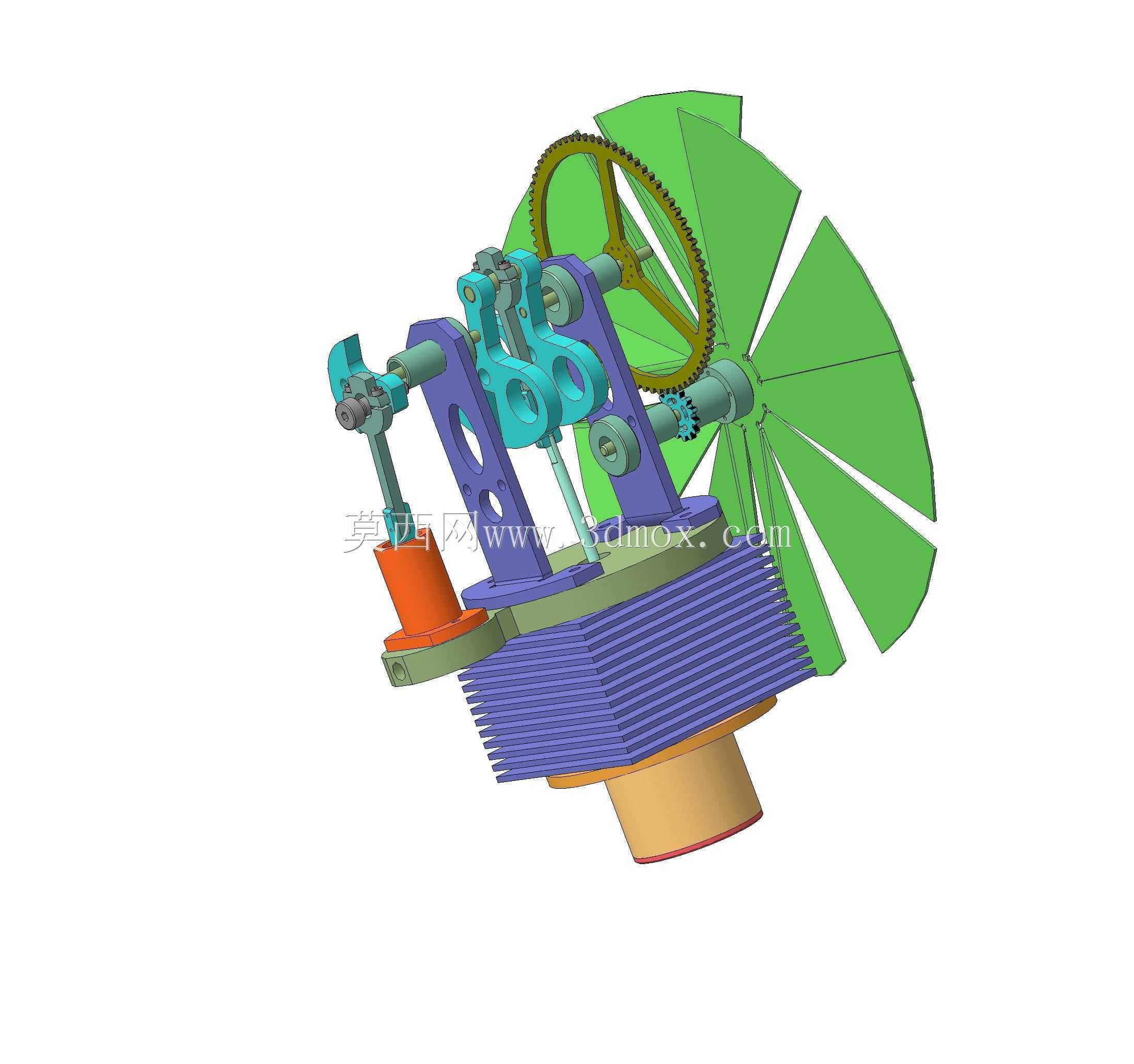

　　从功能特性来看，该结构采用阿尔法型双缸布局，两个独立气缸分别承担热腔膨胀、冷腔压缩的功能，相比其他构型的斯特林结构，阿尔法构型的功率密度更高，相同缸体容积下能获得更大的动力输出，适合搭配小型负载做动力匹配。设计过程中首先要解决的是工质密封问题，两个活塞与缸壁的配合间隙需要控制在合理范围，既要保证活塞往复运动的顺畅性，又要避免工质泄漏导致循环压差不足，缸体外壁设置的密集散热鳍片，是为了增大冷端与空气的接触面积，强化冷端散热效果，保证冷腔工质能够维持在较低温度区间，形成稳定的冷热端温差——这是斯特林装置能够持续循环做功的核心前提，散热鳍片的排布方向顺着气流流向设计，配合端部的轴流风扇结构，能够在装置运转时形成定向气流，带走冷端持续积累的热量，避免冷端温度升高导致循环效率下降。

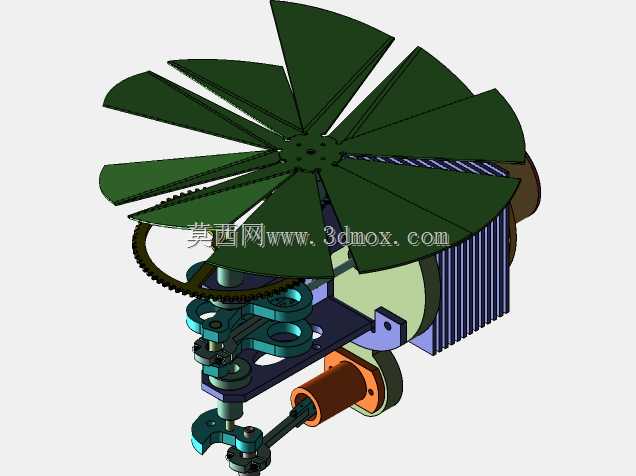

　　传动部分采用曲柄连杆机构配合齿轮传动的结构，两个活塞的连杆分别连接到曲轴的不同相位轴颈上，相位差严格匹配阿尔法循环的配气正时要求，保证热腔活塞运动到上止点时冷腔活塞处于对应位置，完成工质在冷热腔之间的转移与膨胀压缩过程。曲轴端部的大直径传动齿轮与风扇轴上的小齿轮啮合，一方面将曲轴的动力传递给散热风扇，实现装置运转时的自驱动散热，不需要额外配置风扇动力源，简化整体结构；另一方面齿轮传动的固定传动比能够保证风扇转速与曲轴转速匹配，在不同动力输出工况下都能提供足够的冷却风量。曲轴的支撑位设置了带座轴承结构，降低曲轴高速往复运动时的摩擦阻力，同时保证曲轴的回转精度，避免长期运转出现轴系窜动导致的活塞偏磨问题。

　　从安装边界来看，整体结构采用集成化布局，热端缸体位于结构下部，是对接外部热源的接口位置，安装时需要保证热端与热源的接触面积足够，减少热量传递过程中的损耗，热端连接部位采用法兰式安装面，能够适配不同的热源对接结构，不需要额外做复杂的转接设计。冷端散热结构与缸体采用一体化设计，整体径向尺寸控制在散热鳍片的外圆边界内，轴向尺寸从热端安装面到风扇端部的长度，预留了足够的安装操作空间，周边不需要预留过大的维护间隙，日常仅需要定期检查传动齿轮的润滑状态、活塞的密封性能即可。动力输出端从齿轮侧的轴端延伸出来，能够直接连接小型发电机、水泵叶轮等负载，输出轴的同轴度在设计时已经做了公差匹配，安装负载时不需要额外做轴系对中调整，降低现场安装的调试难度。

　　设计过程中还充分考虑了结构的可装配性，所有零部件都采用模块化拆分设计，缸体、曲轴支架、齿轮护罩、风扇叶片都可以独立拆卸，在做结构验证或者教学演示时，能够快速拆解展示内部的曲柄连杆结构、齿轮传动逻辑、冷热缸的布局关系，不需要破坏整体装配关系。零件的壁厚设计兼顾了结构强度与轻量化要求，缸体部分采用导热性能较好的材质设计，散热鳍片的壁厚从根部到端部逐渐减薄，既保证鳍片与缸体连接的结构强度，又能降低整体重量，同时提升热量从缸体传递到鳍片端部的效率。传动齿轮采用直齿圆柱齿轮设计，加工难度低，装配时的轴向容错率高，不需要复杂的角度调整就能保证齿轮的啮合间隙在合理范围，降低加工与装配的成本，适合小批量制作或者教学场景下的复刻加工。
