木质航模用两叶螺旋桨推进器设计

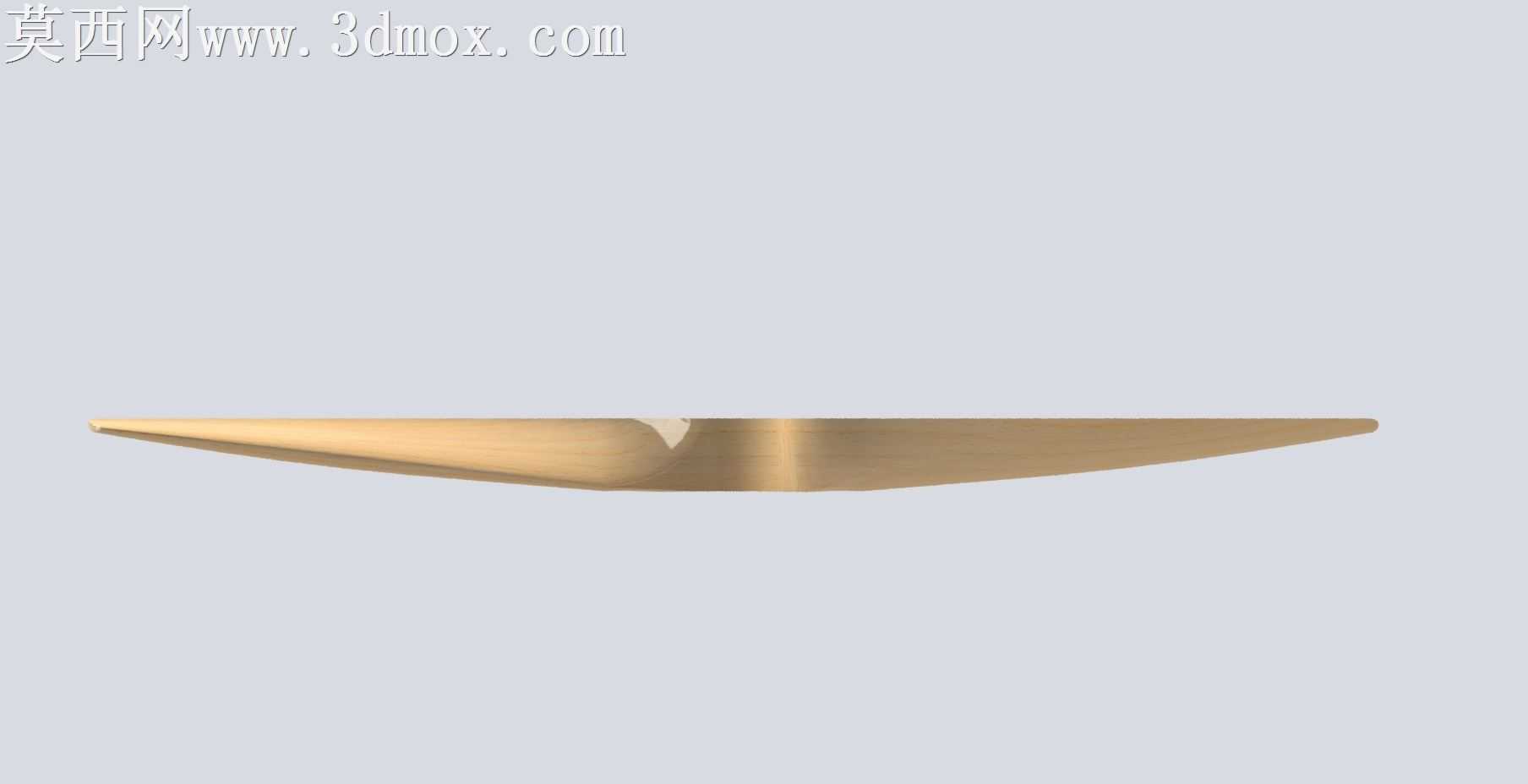

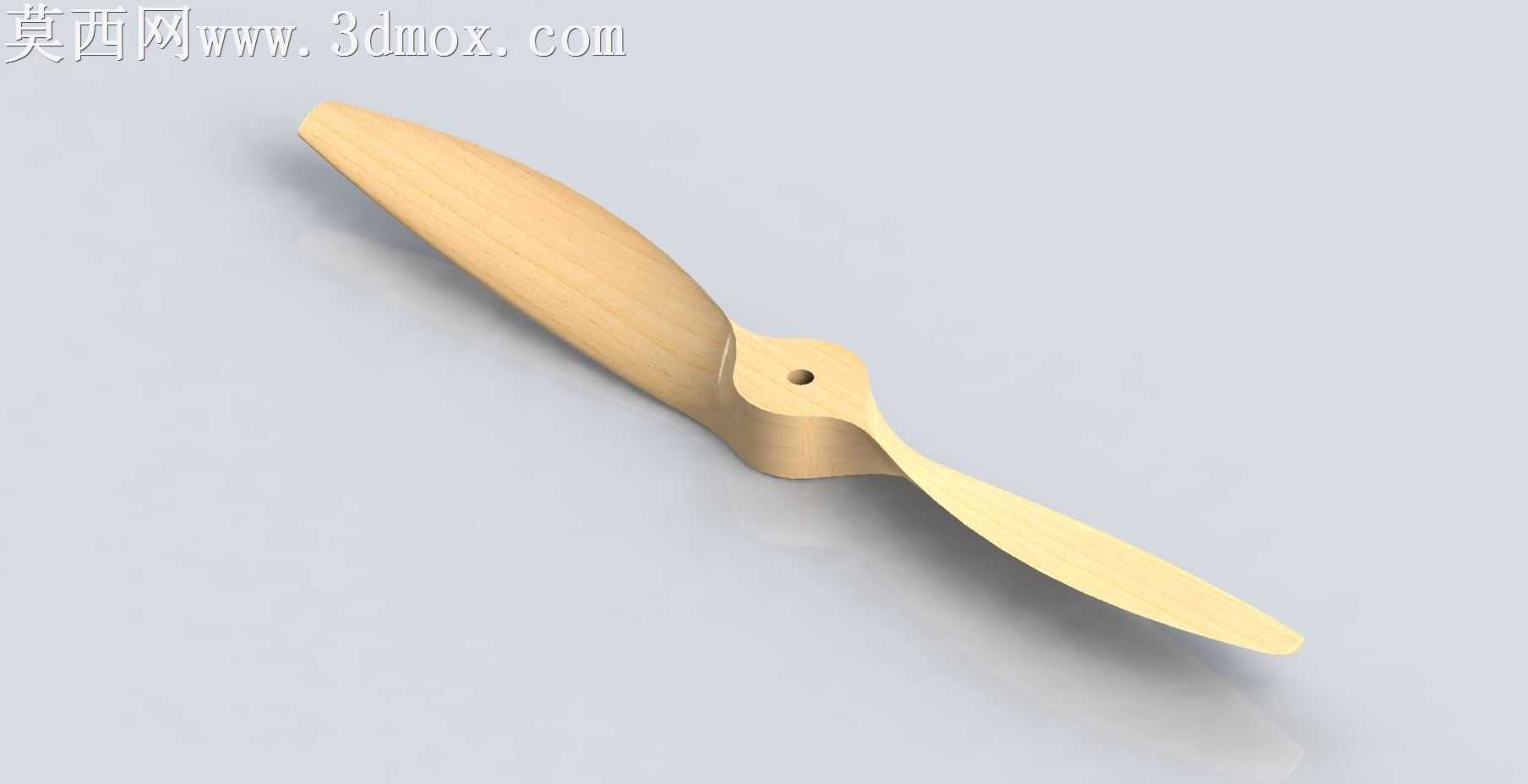

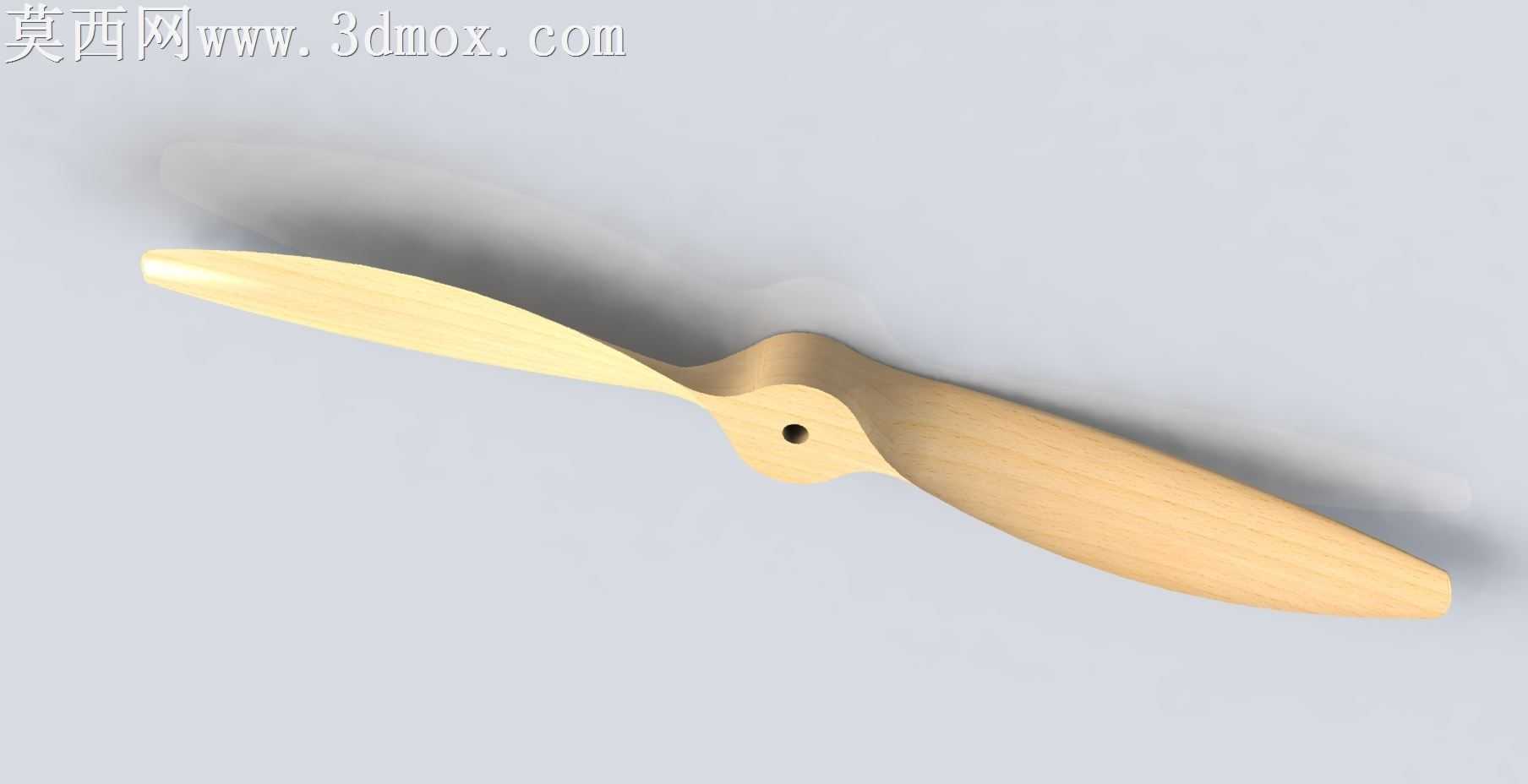

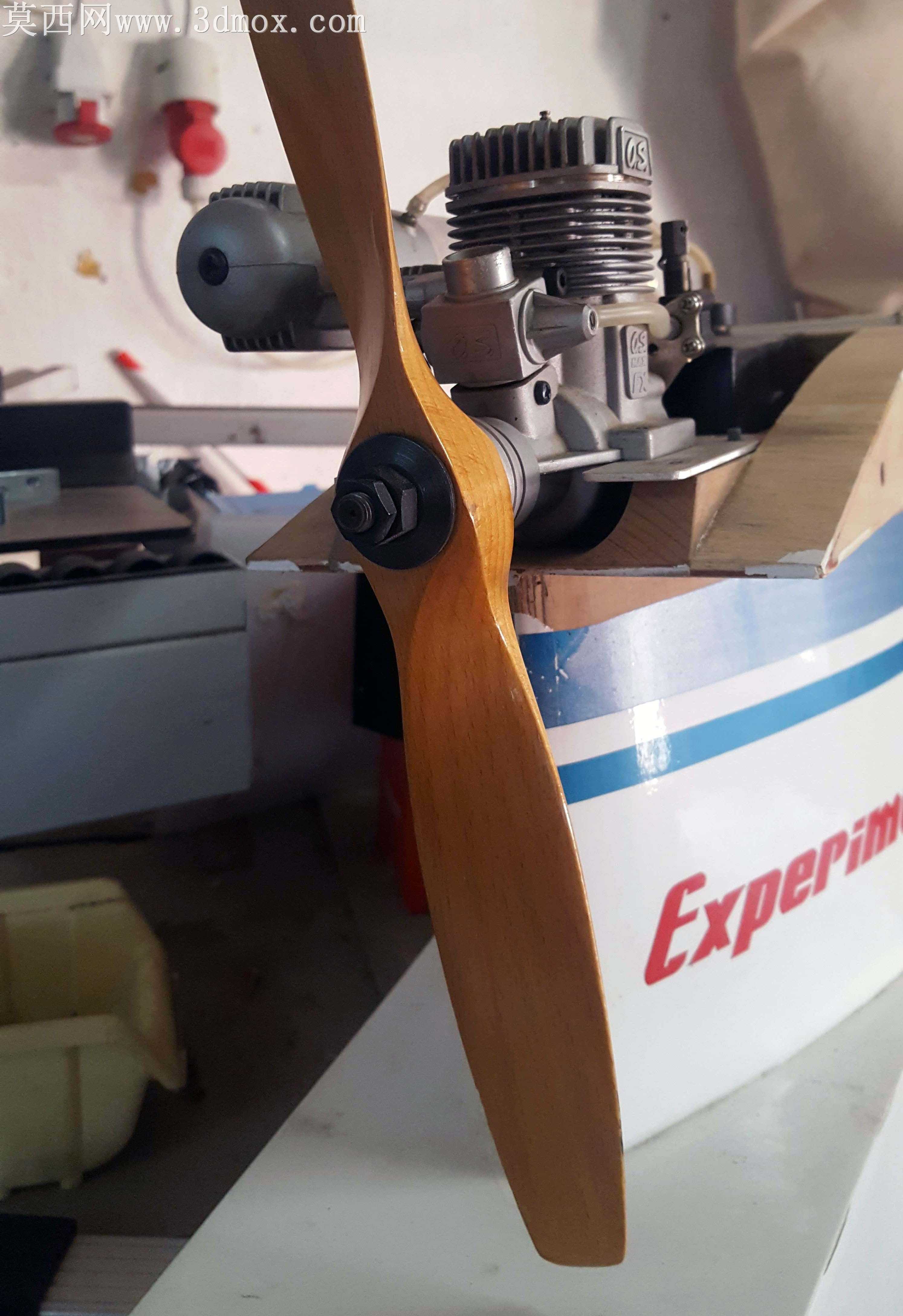

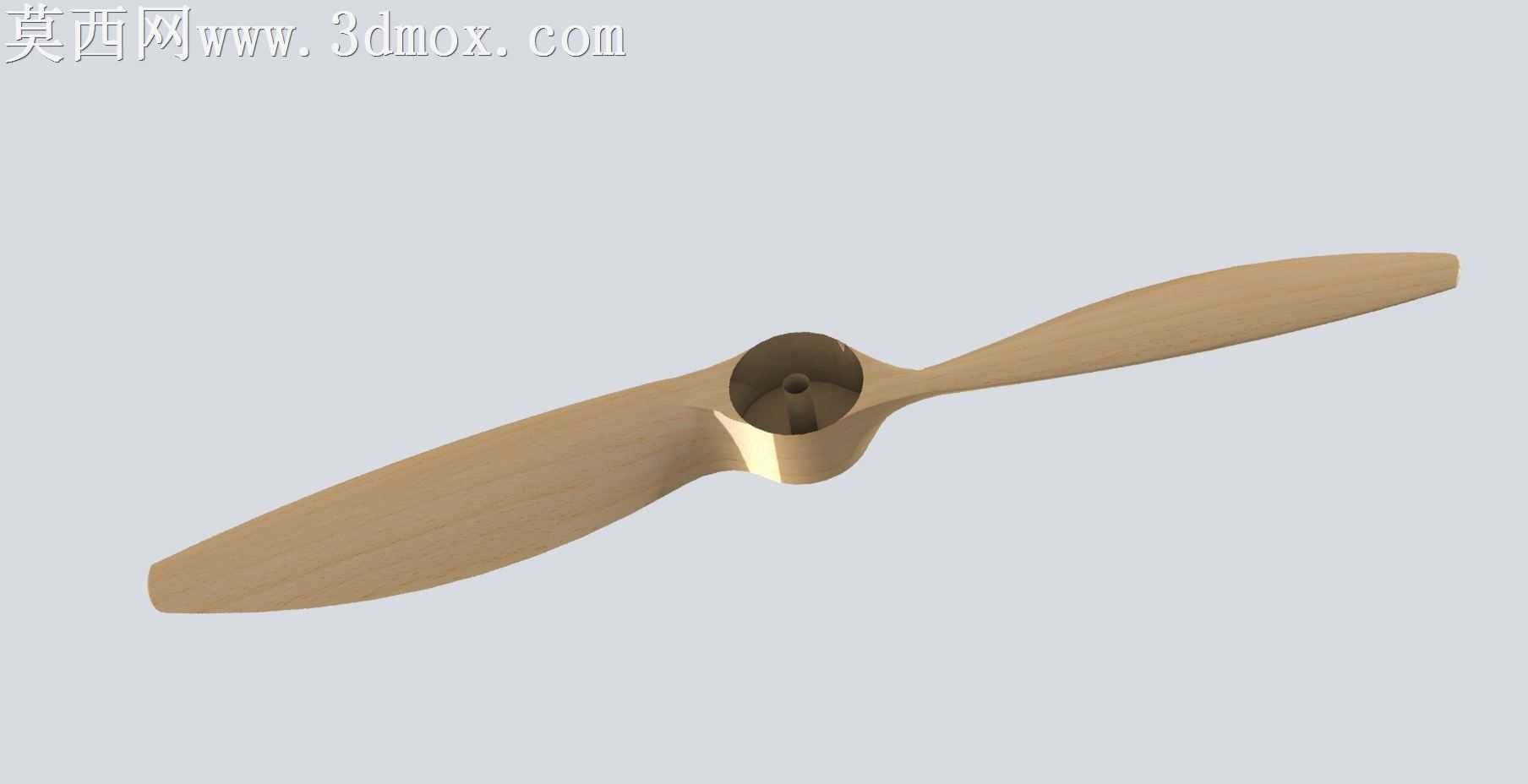

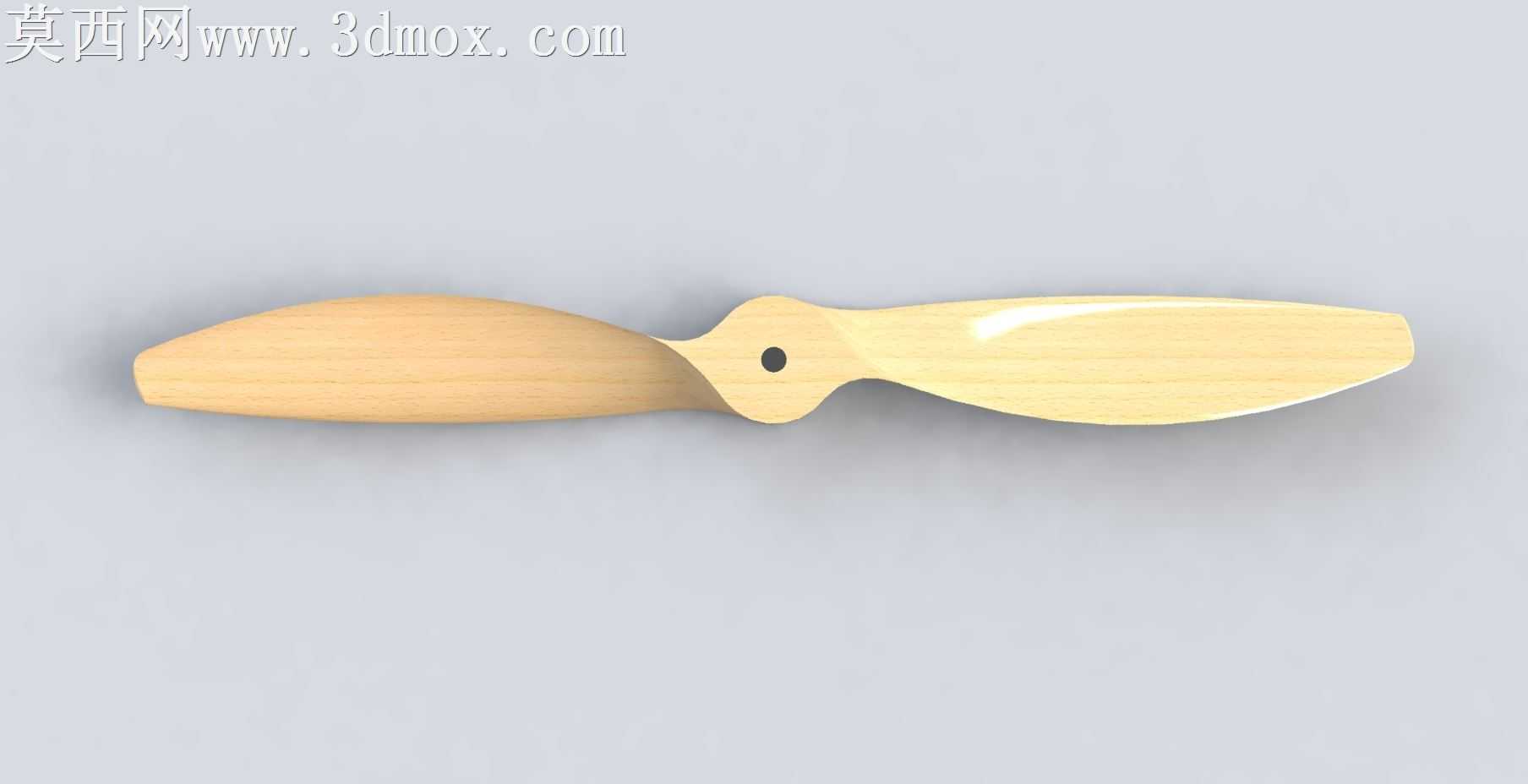

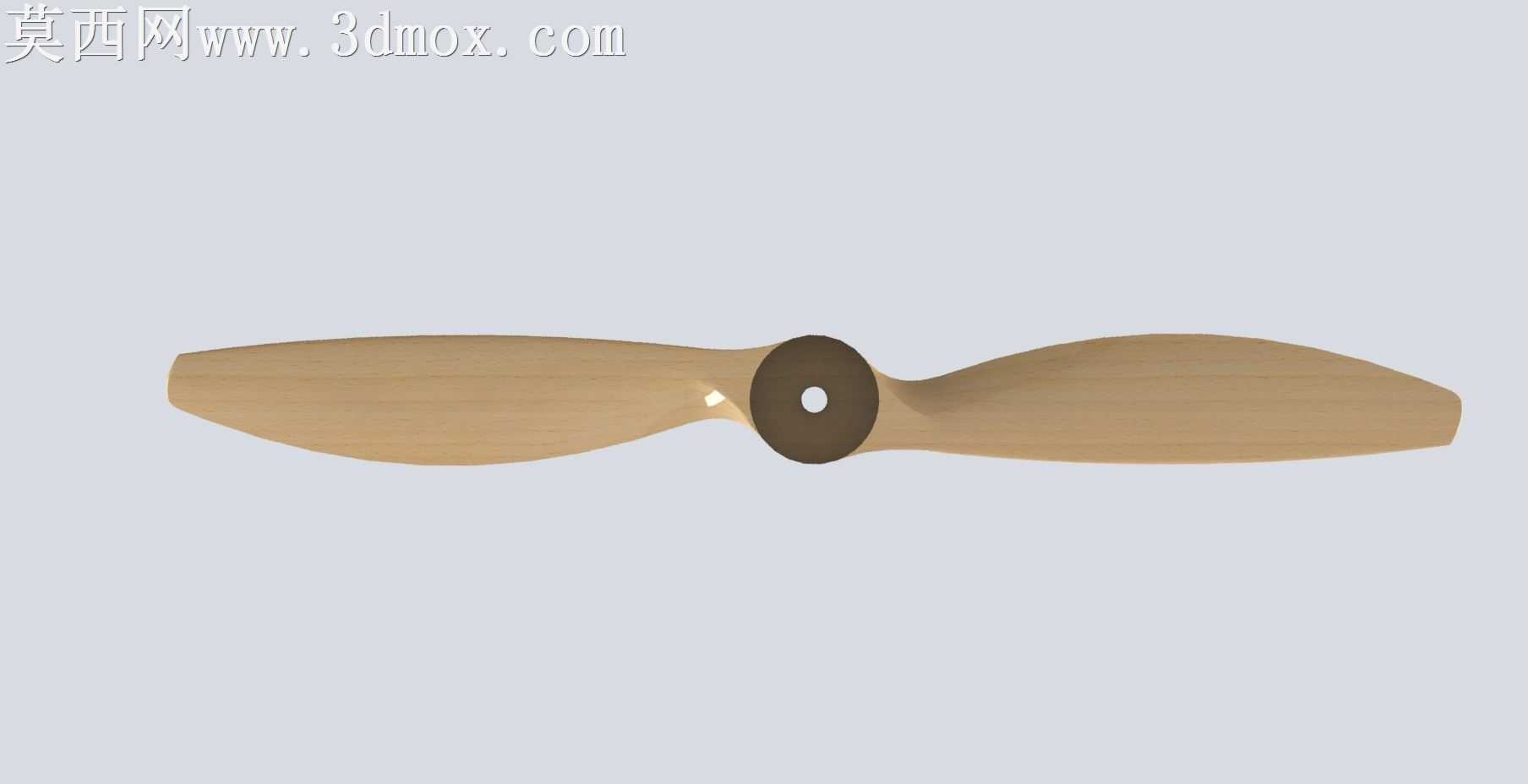

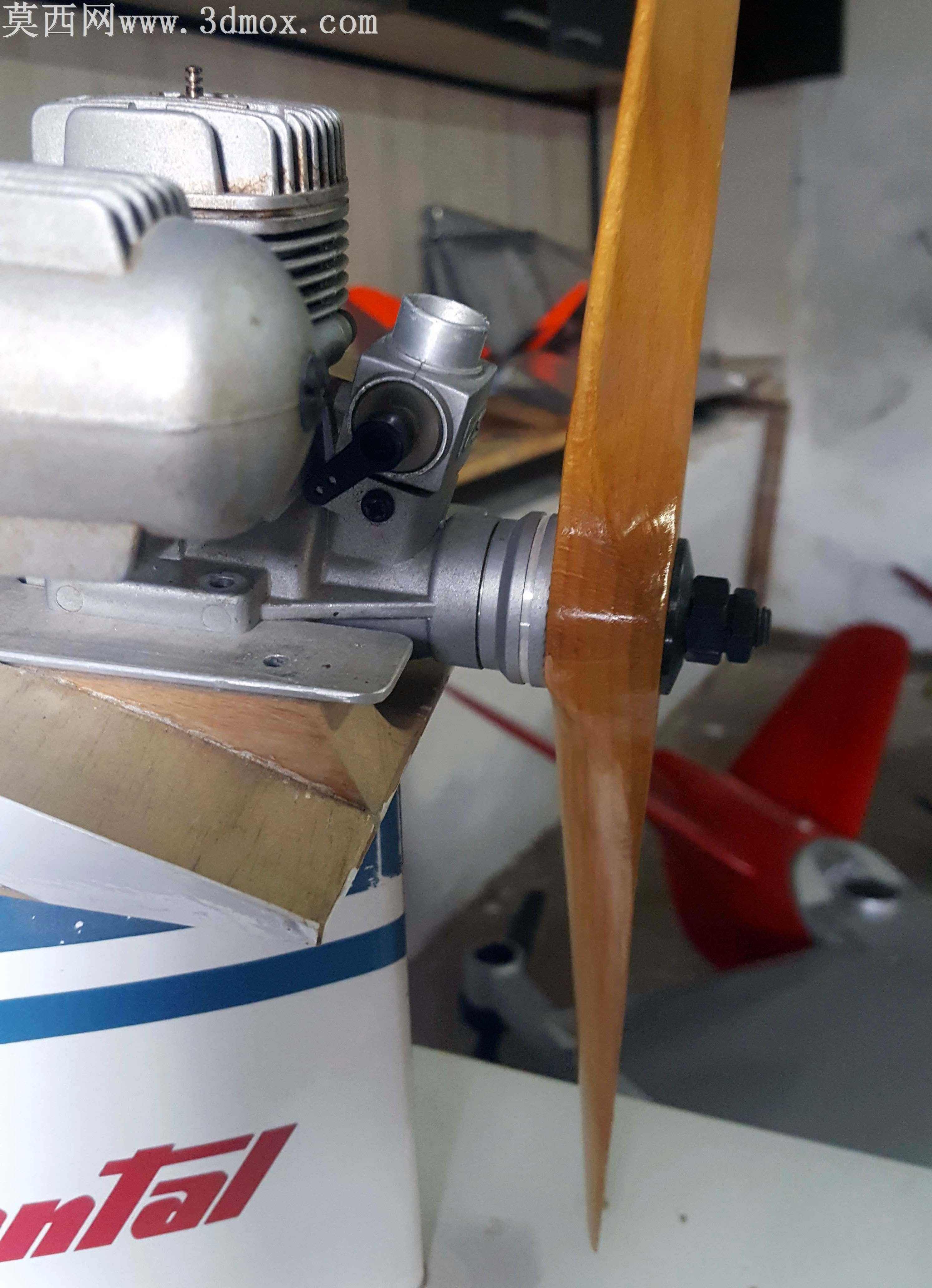

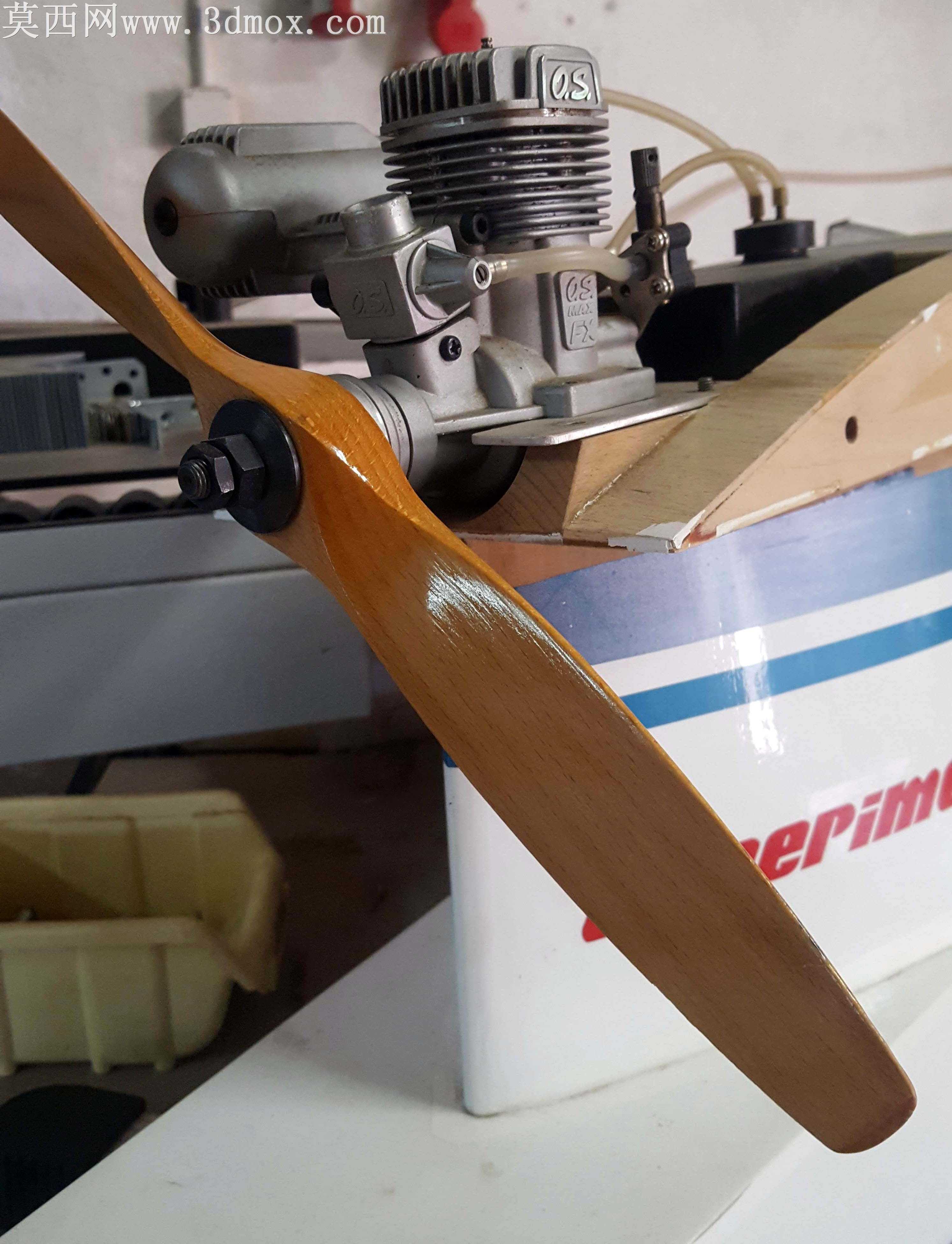

本作品为航模动力系统配套的两叶螺旋桨推进器三维模型，整体设计围绕轻量化木质加工场景展开，建模阶段精准还原了产品的曲面结构与细节特征。模型构建过程中，首先依据航模动力匹配需求确定核心参数，设定螺旋桨直径为300mm，螺距为150mm，叶片宽度取直径的10%比例，保证桨叶在0.6osmax级航模发动机上的动力适配性。曲面建模阶段采用非对称翼型设计，参考改进型MH系列翼型的气动特征，将桨叶后缘设计为平面结构，打破传统对称桨叶的造型逻辑，通过调整两侧桨叶的曲面弧度与扭转角度，优化不同转速下的气流切割效率，减少飞行过程中的气动阻力与振动问题。材质渲染阶段还原了实木加工的质感表现，为模型赋予浅原木色材质，添加自然的木材纹理走向与轻微的漆面光泽效果，模拟打磨上漆后的成品外观，同时在桨毂中心精准还原安装孔位结构，保证与航模电机轴的装配匹配度。结构设计上充分考虑木质加工的工艺可行性，桨叶与桨毂采用一体化流线过渡，避免加工过程中出现应力集中的薄弱位置，桨叶从根部到梢部采用渐变厚度设计，根部加厚保证结构强度，梢部做薄处理提升气动效率，整体曲面过渡顺滑无突兀折角，既满足实木铣削加工的工艺要求，也能通过3D打印方式制作验证样件。设计过程中经过多轮气动逻辑校验，调整桨叶的扭转角分布，让不同半径位置的桨叶截面都能保持合适的攻角，在航模起飞与平飞阶段都能提供稳定的推力输出，经过实际装机测试，该螺旋桨运转平稳，推力表现优异，能够适配小型固定翼航模的动力需求，模型同时保留了STEP、IGES等通用格式结构，可直接导入各类三维软件进行参数调整与二次开发，也可用于加工路径生成，直接对接数控雕刻设备完成木质桨叶的实物加工。
