12V30A开关电源外壳结构三维设计

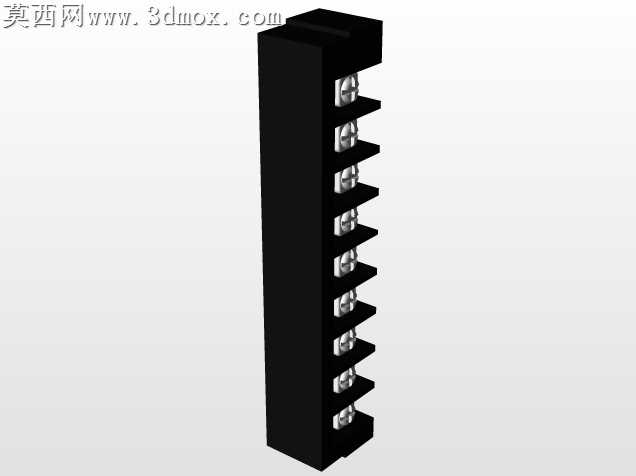

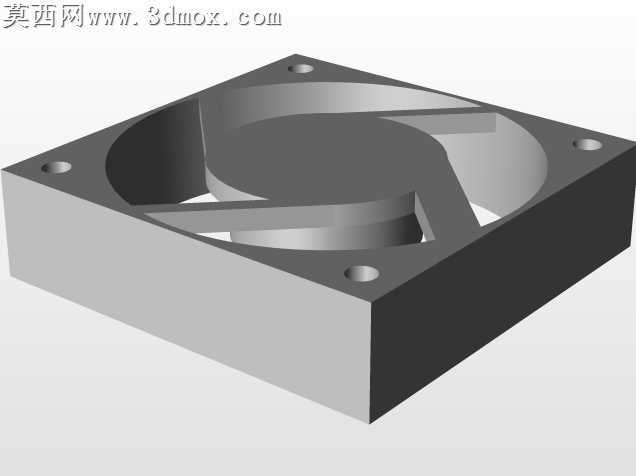

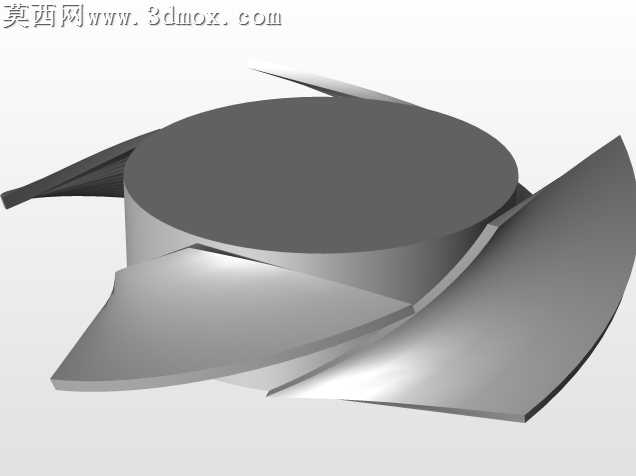

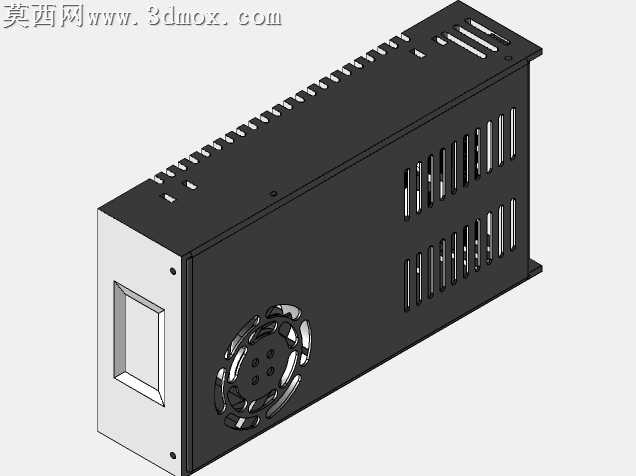

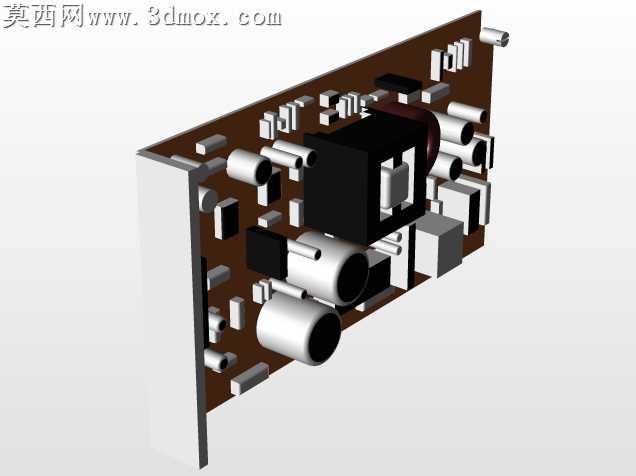

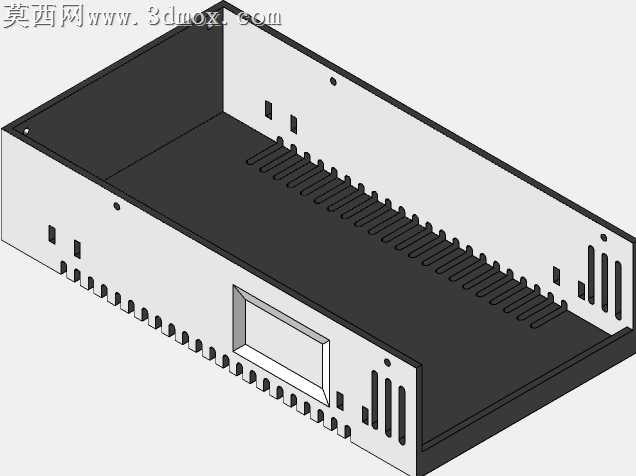

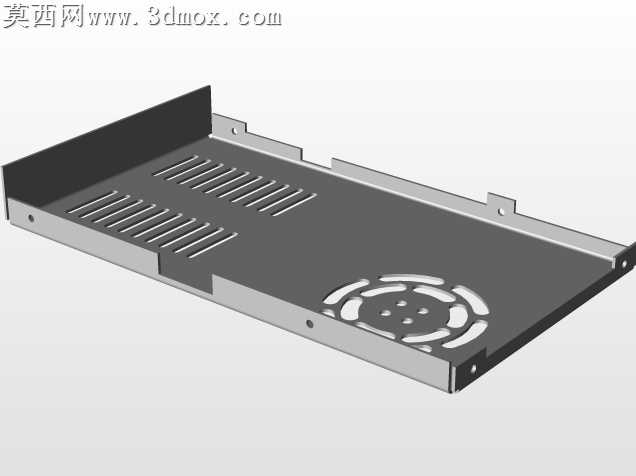

本作品为12V-30A直流开关电源的完整壳体三维建模成果，建模过程围绕工业开关电源的实际生产装配需求展开，全程遵循钣金加工工艺规范进行结构设计。建模初始阶段先梳理电源内部元器件的排布空间需求，确定壳体的整体长宽高尺寸，预留出电路板、整流桥、滤波电容、散热片等核心元件的安装位，同时兼顾外部接线的操作空间与安装固定的便利性。壳体主体采用弯折钣金结构设计，主体外壳为黑色哑光金属材质，前端面板采用银白金属质感处理，两种材质的搭配既区分了功能区域，也提升了产品的视觉辨识度。结构设计上重点考量散热性能需求：壳体侧面排布多组长条型通风冲孔，冲孔采用等距阵列排布，在保证壳体结构强度的前提下最大化通风面积；壳体侧部预留轴流风扇安装位，匹配标准80mm散热风扇的安装孔位，可形成强制风冷风道，配合顶部的长条散热槽实现冷热空气的对流循环，保障电源长时间满负载运行时的热量散发。前端面板设计有嵌入式开关安装位，开孔尺寸精准匹配常用船型开关的装配公差，面板四角设置沉头安装孔，可通过螺丝实现面板与主体壳体的牢固装配，同时保证螺丝头部不突出面板表面，避免刮蹭接线。壳体上下边缘设计有外翻的安装折边，折边上预留固定安装孔，可直接将电源固定在设备机架或者安装平面上，折边的弯折角度经过反复校验，避免钣金加工时出现开裂或者回弹变形的问题。建模过程中对所有钣金折弯处预留了合理的工艺圆角，对冲孔的边缘做了工艺处理，避免锐边毛刺带来的装配安全隐患；所有装配孔位的位置公差都控制在钣金加工的合理精度范围内，确保生产时无需二次修配即可完成整机组装。整体模型结构完整，细节还原度高，既满足工业电源的功能实用性需求，也兼顾了钣金加工的工艺可行性与成品的外观质感，可直接用于生产开模参考、装配模拟验证或者相关教学演示场景。
