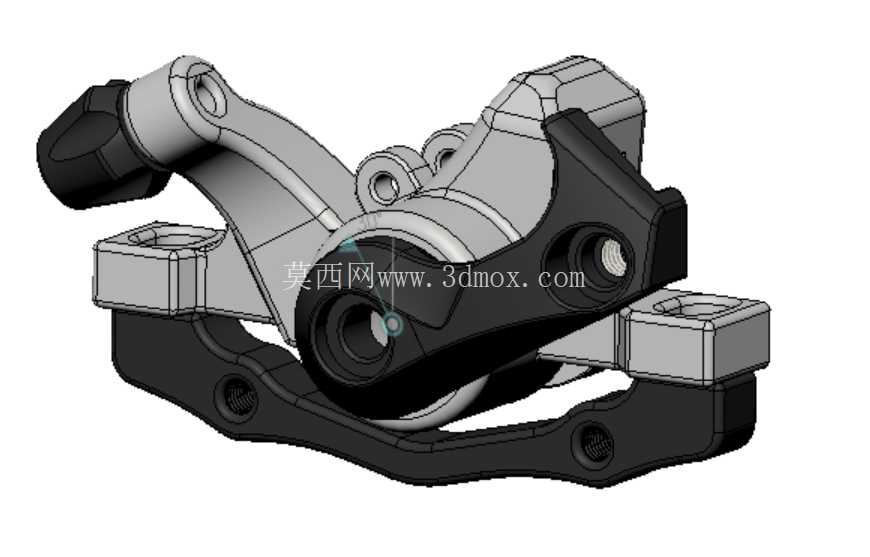

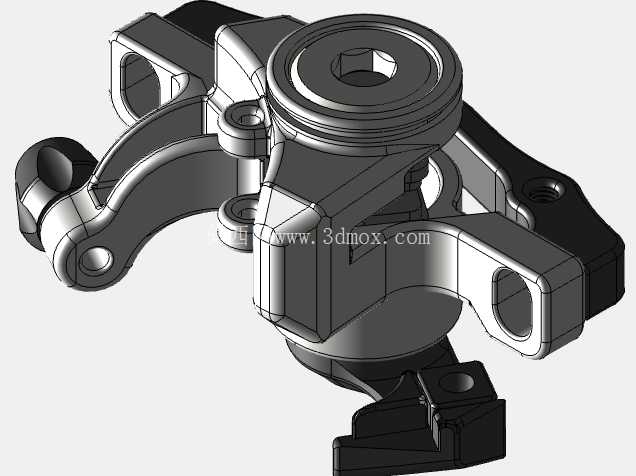

自行车线拉机械碟刹夹器外部结构

　　日常通勤、山地越野场景里的自行车制动系统，机械碟刹夹器是核心执行部件，这套结构建模优先还原了外部装配的关键尺寸边界，省略了内部复位弹簧、摩擦片微调机构等非外露零件，也未包含连接用的标准螺丝，足够支撑整车装配干涉检查、外观方案验证阶段的设计需求。从实际装车的适配逻辑来看，这类夹器的安装座完全匹配国际标准的160mm碟刹安装孔位，两个固定脚的跨距、安装孔同轴度公差都按照通用装车标准做了还原，夹器本体与碟片的间隙预留空间也符合常规机械碟刹的调整行程范围，不需要额外做结构修正就能直接适配市面上主流的平装、柱式前叉与车架安装位。

　　结构设计上，夹器的主体采用分体式铸造壳体的布局，一侧为固定的来令片支撑臂，另一侧为线拉驱动的摆动臂，摆动臂的走线座预留了标准线管卡位角度，能够兼容常规山地车、通勤车的刹车线管走向，不会出现线管弯折角度过大导致的制动阻力增加问题。夹器外侧的微调旋钮结构也做了外形还原，这个部件的作用是在装车后快速调整来令片与碟片的间隙，补偿来令片磨损带来的行程变化，建模时保留了旋钮的防滑齿形结构与调节行程的空间边界，方便后续做外观手板验证时确认操作空间是否足够。从外形尺寸的边界控制来看，夹器整体的外轮廓宽度控制在常规碟刹夹器的通用尺寸范围内，不会与花鼓、辐条、碟片螺丝产生运动干涉，夹器上部的走线座突出高度也做了适配，避免与前叉叉腿、车架后叉的外轮廓产生装配冲突。摆动臂的旋转轴位置按照实际制动的力臂比例做了还原，能够直观体现出线拉制动时的力传递路径，在做整车制动系统的受力仿真时，这个外部结构可以作为载荷施加的参考基准，帮助工程师快速确认夹器安装位的受力方向。

　　对于做自行车整车外观设计的从业者来说，这个外部结构模型可以直接导入整车装配环境，不需要额外处理内部零件的装配关系，就能快速完成制动系统的布局检查，确认夹器与车架、前叉、轮组的间隙是否符合设计要求，也能用于电商产品展示的渲染素材制作，还原夹器装车后的实际视觉效果。建模过程中优先保证了安装基准面的精度，夹器的两个安装脚端面共面度、安装孔的中心距都严格参照通用碟刹的安装标准制作，避免出现装配时孔位对不齐的问题，夹器的来令片容纳槽宽度也按照常用的树脂、金属来令片厚度做了尺寸还原，能够直观体现出碟片插入后的间隙状态。

　　需要注意的是，这套模型仅还原了外部的关键尺寸结构，内部的来令片定位结构、复位弹簧安装位没有做细化处理，如果需要做夹器本身的结构优化、零件级的受力分析，还需要补充内部零件的详细结构，但针对整车装配、外观验证、安装干涉检查这类场景，现有的外部结构已经完全能够满足使用需求。夹器的外壳曲面过渡也按照实际量产产品的铸造圆角做了还原，没有出现尖锐的棱角结构，符合自行车零部件的安全设计要求，摆动臂与主体之间的间隙也预留了实际运动时的摆动空间，不会出现结构干涉的问题。
