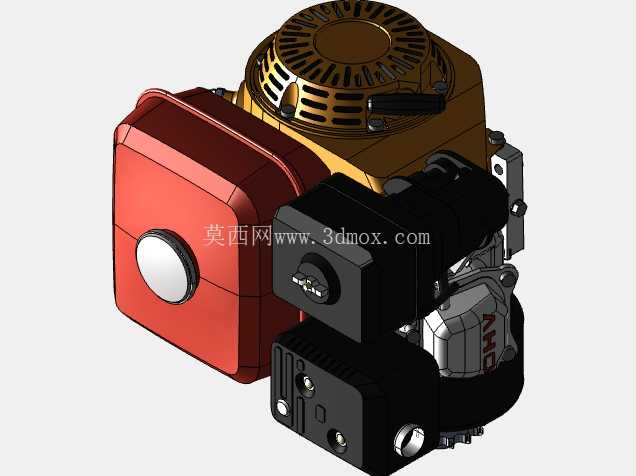

本田GX200四冲程汽油动力装置结构设计

　　这款单缸四冲程汽油动力装置，在小型通用动力领域有着极广的适配场景，从园林作业的微耕机、打药泵，到小型工程机械的平板夯、切割机，再到休闲场景的卡丁车、小型发电机组，都能见到同结构机型的身影。其采用OHV顶置气门布局，相比侧置气门结构，进气排气效率更高，燃烧室内的混合气填充更充分，同等排量下能输出更平顺的扭矩，尤其是低转速区间的扭矩储备，足以应对多数带载启动的作业场景，不需要额外加装复杂的减速增扭机构就能直接驱动负载。

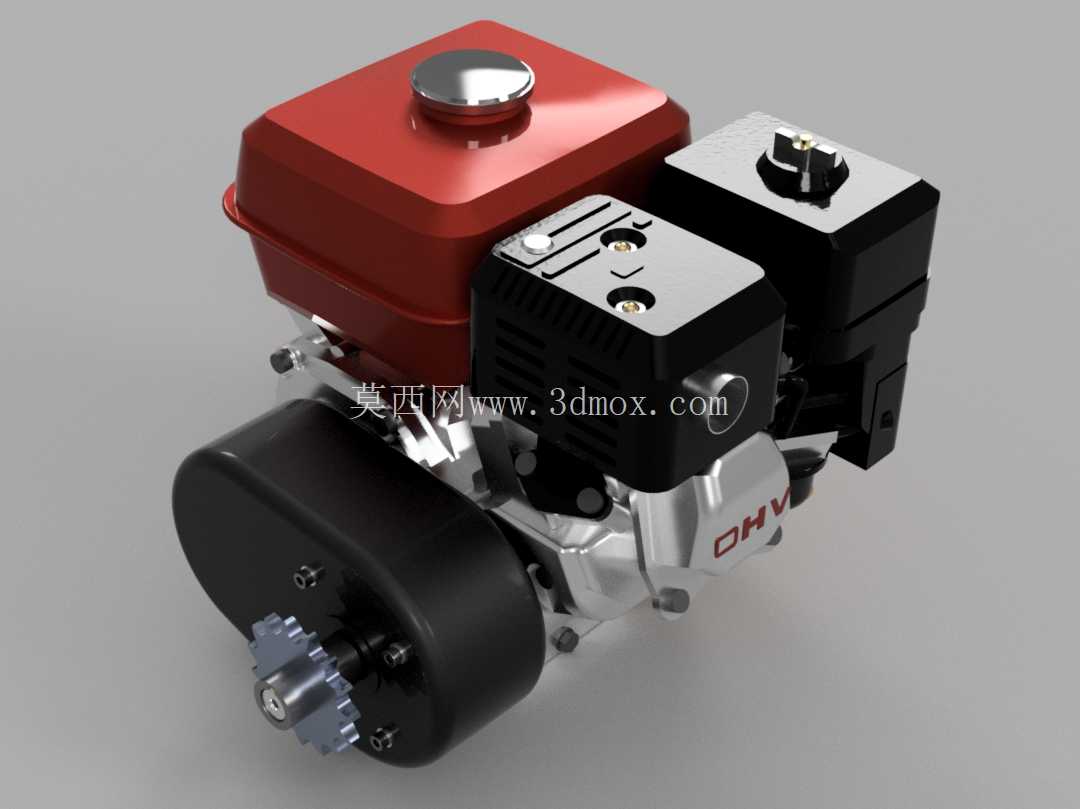

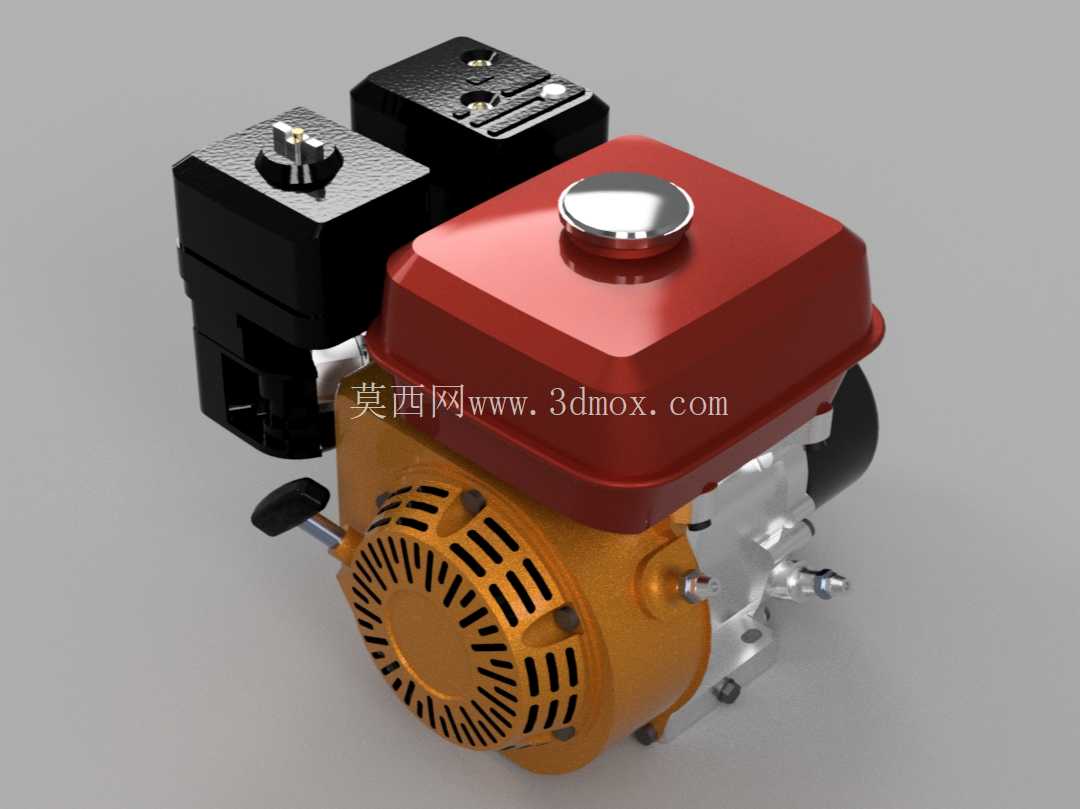

　　链轮节距设定为5/8英寸，匹配对应规格的传动链条，输出端的链轮安装位做了轴肩定位设计，装配时不需要反复调整轴向位置，只要将链轮贴合轴肩锁紧固定，就能保证链轮与传动平面的垂直度，避免链条运转过程中出现偏磨、跳齿的问题，降低后期运维的调整频次。油箱布置在机体顶部，采用重力供油结构，省去了额外的燃油泵组件，简化了油路结构，减少了燃油系统的故障点，油箱盖带有通气阀，能平衡油箱内外气压，避免长时间作业后油箱内形成负压导致供油不畅。

　　油箱下方的缸体散热鳍片采用不等间距布局，靠近排气侧的鳍片密度更高，能针对性带走排气侧的多余热量，避免缸体局部过热导致的润滑失效、功率衰减问题，风冷散热的结构也省去了水冷系统的水泵、水箱、管路等组件，整体结构更紧凑，在多尘、颠簸的户外作业场景下适应性更强。点火模块与高压包集成在机体侧方，防水防尘的密封结构能应对户外作业时的泥水飞溅，不需要额外加装防护外壳。输出端的黑色飞轮外壳同时兼具导风罩功能，飞轮旋转时产生的气流会顺着导风罩的导向吹过缸体散热鳍片，不需要额外加装散热风扇，靠自身运转的气流就能满足散热需求。

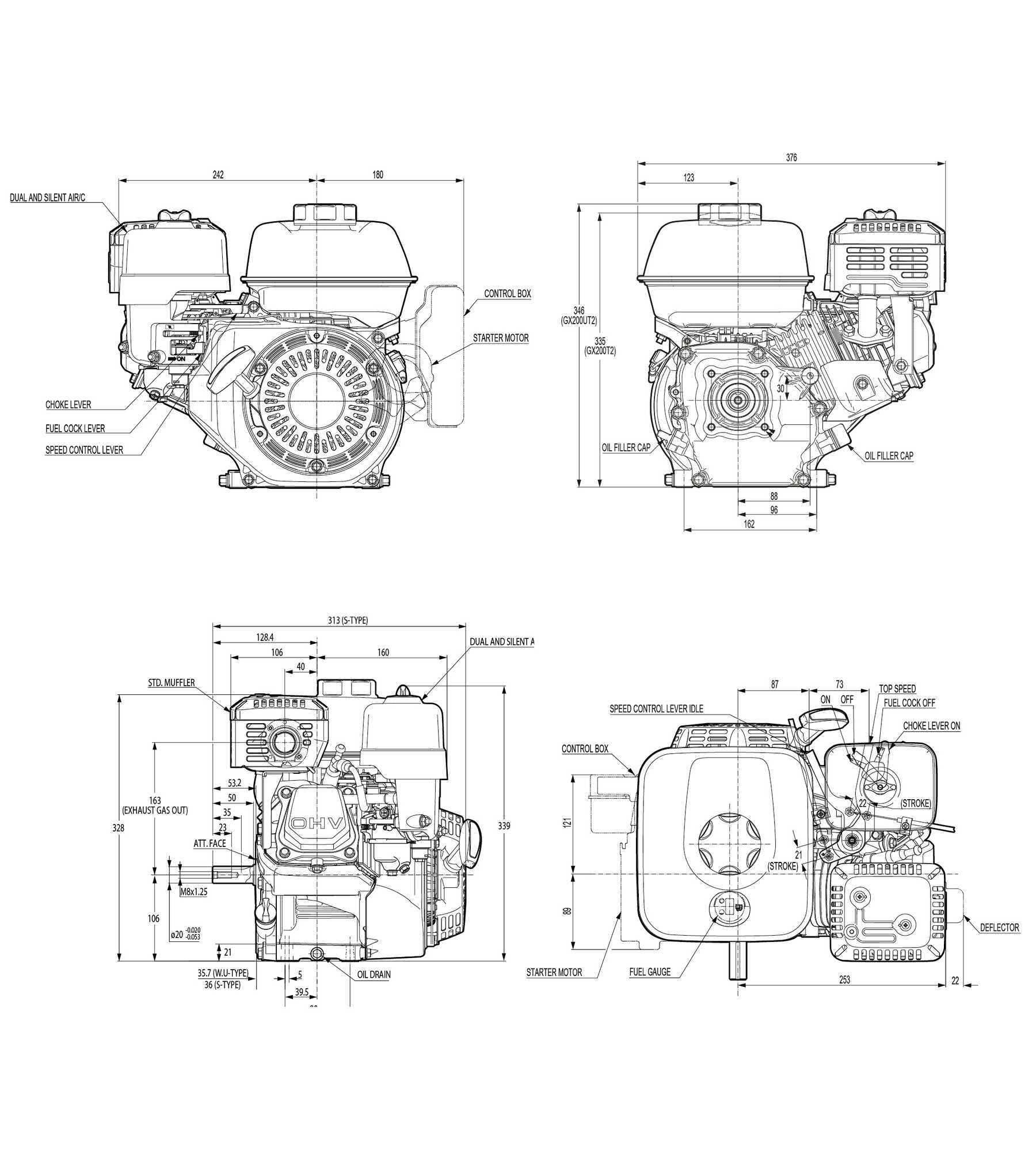

　　安装底座的四个固定孔位采用对称布局，孔距适配多数通用小型动力的安装机架，替换同级别动力时不需要重新打孔改造机架，降低设备改装的成本。化油器布置在缸体侧方的进气端，带有怠速调节与油量调节螺钉，运维人员可以根据实际作业的海拔、负载情况调整空燃比，保证高海拔地区作业时也能有稳定的动力输出，不会因为空气稀薄出现混合气过浓、燃烧不充分的问题。排气侧的接口采用标准法兰连接，用户可以根据作业场景的降噪需求，匹配不同规格的消音器，不需要对排气接口做二次改造。整体结构的拆解维护也十分便捷，空滤、火花塞、机油尺等日常维护点位都布置在机体外侧，不需要拆解主体结构就能完成日常保养作业，适合非专业运维人员的日常操作。
