F1引擎-F8V91/1

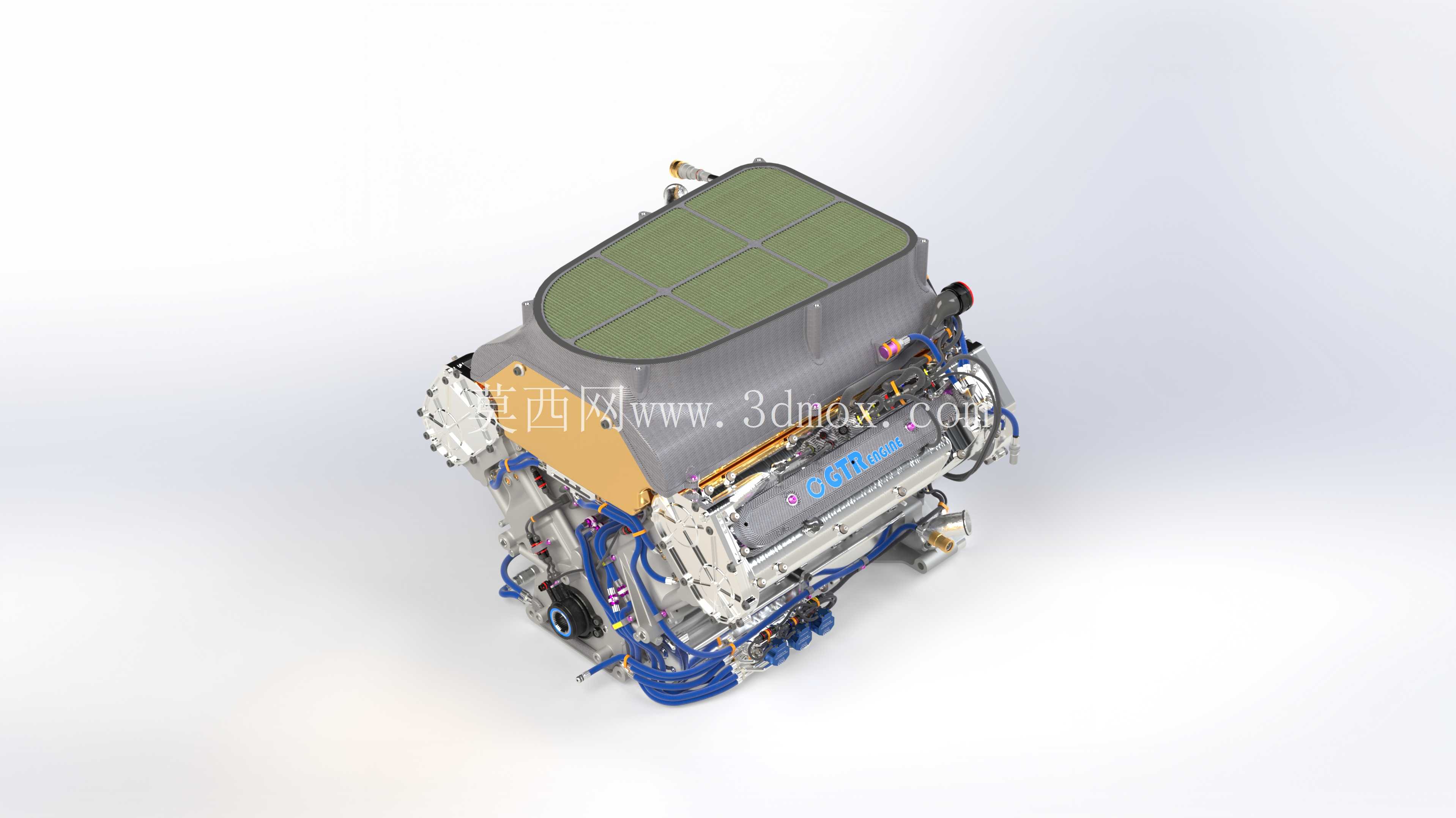

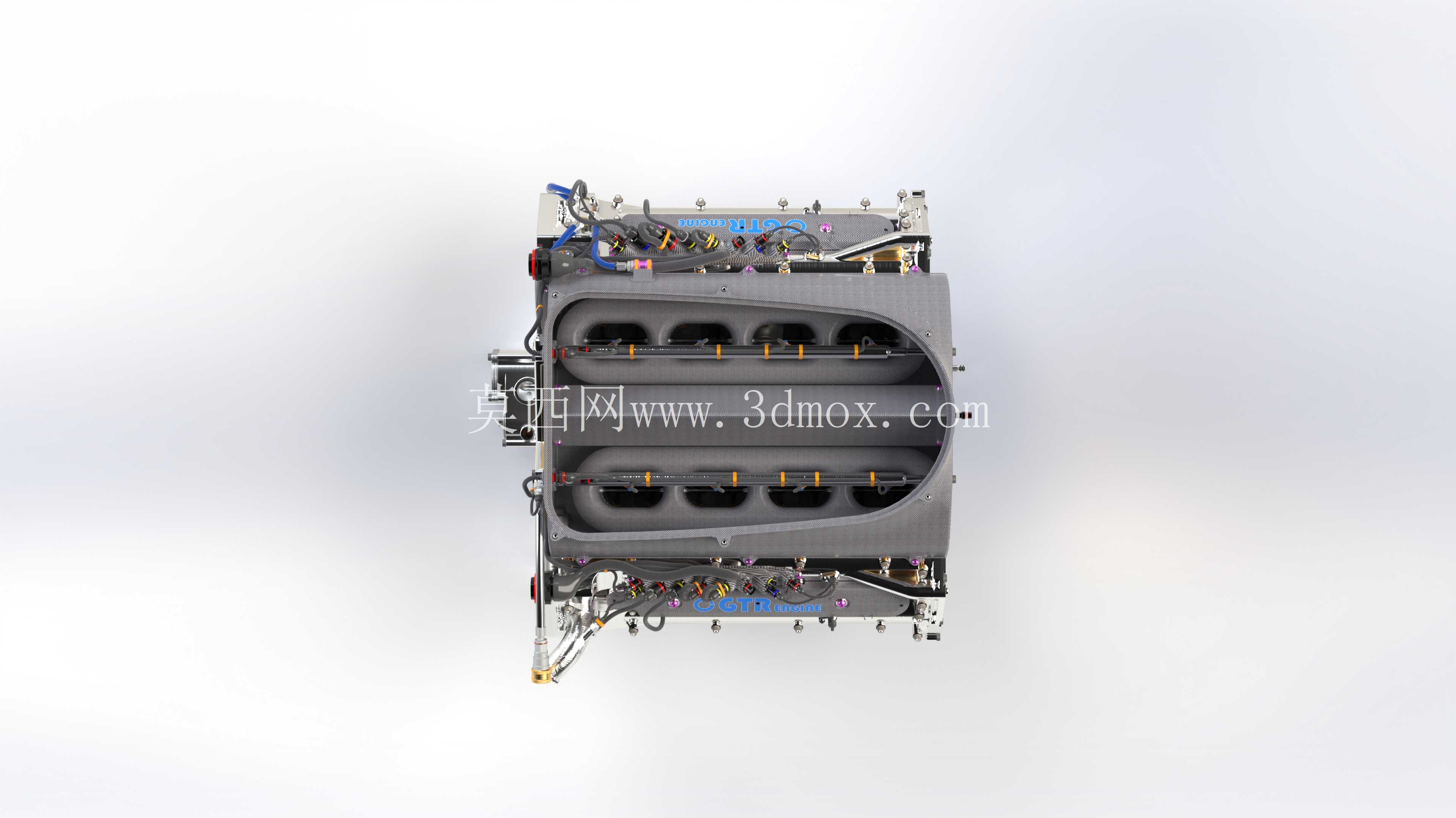

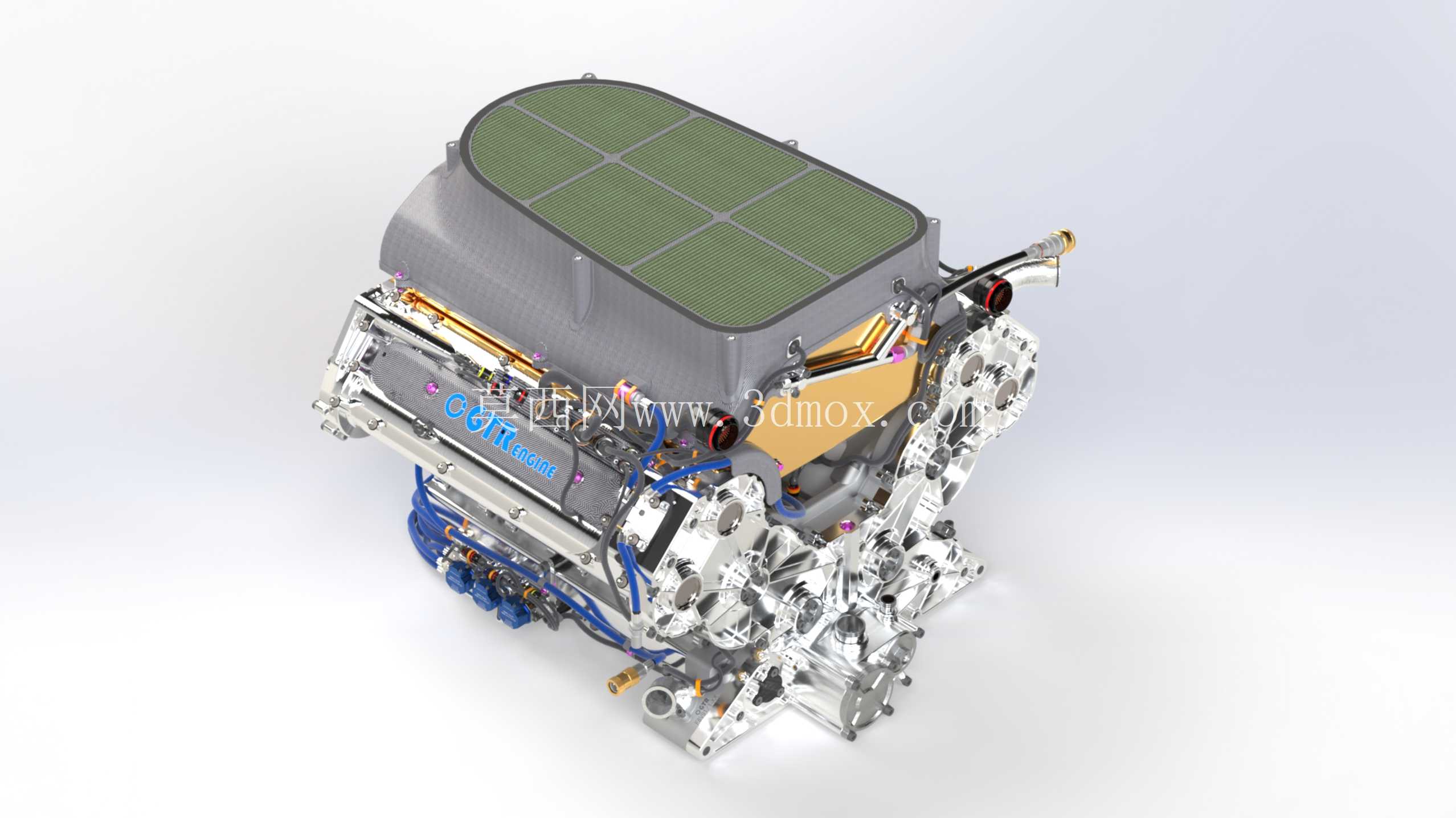

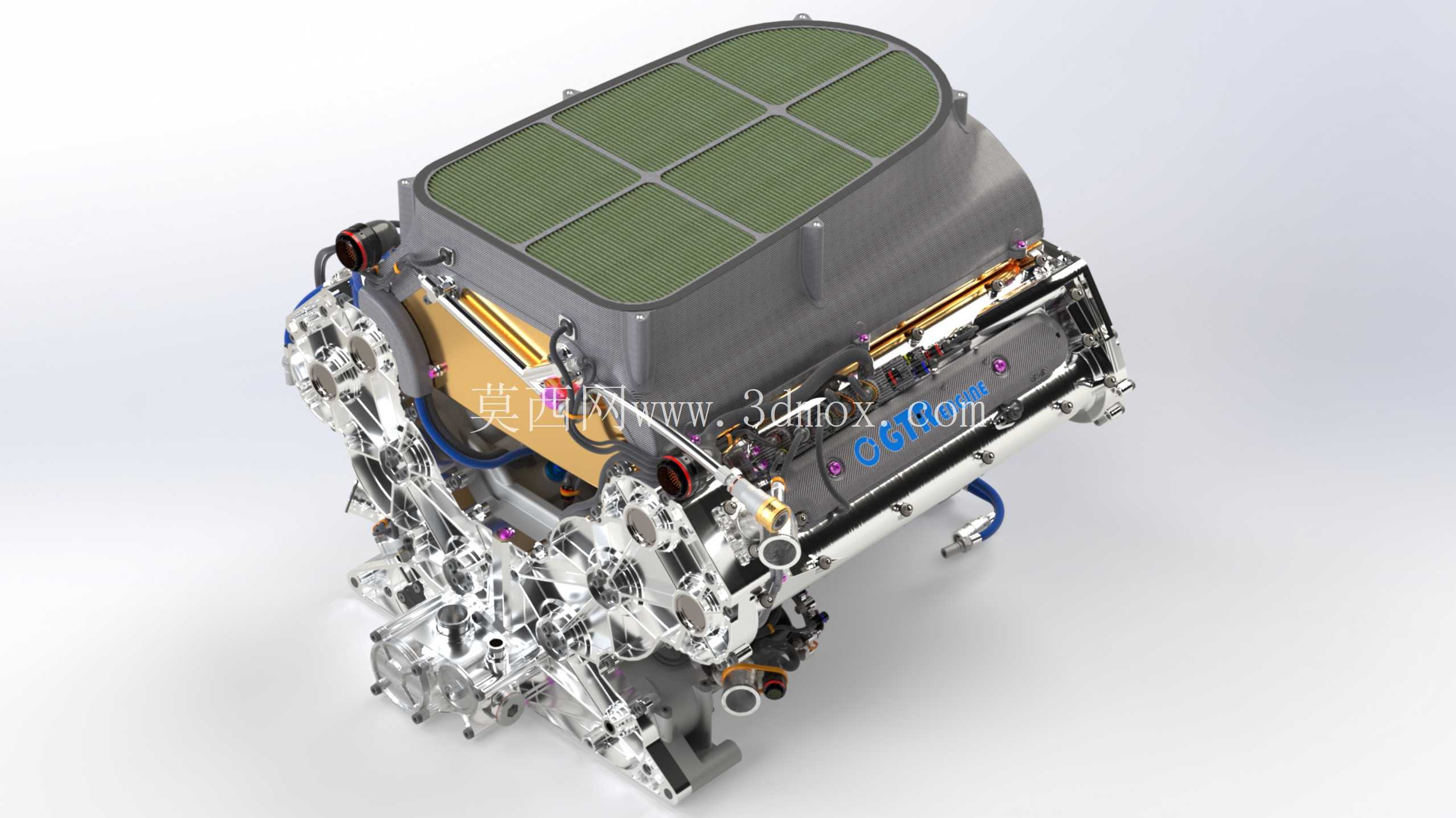

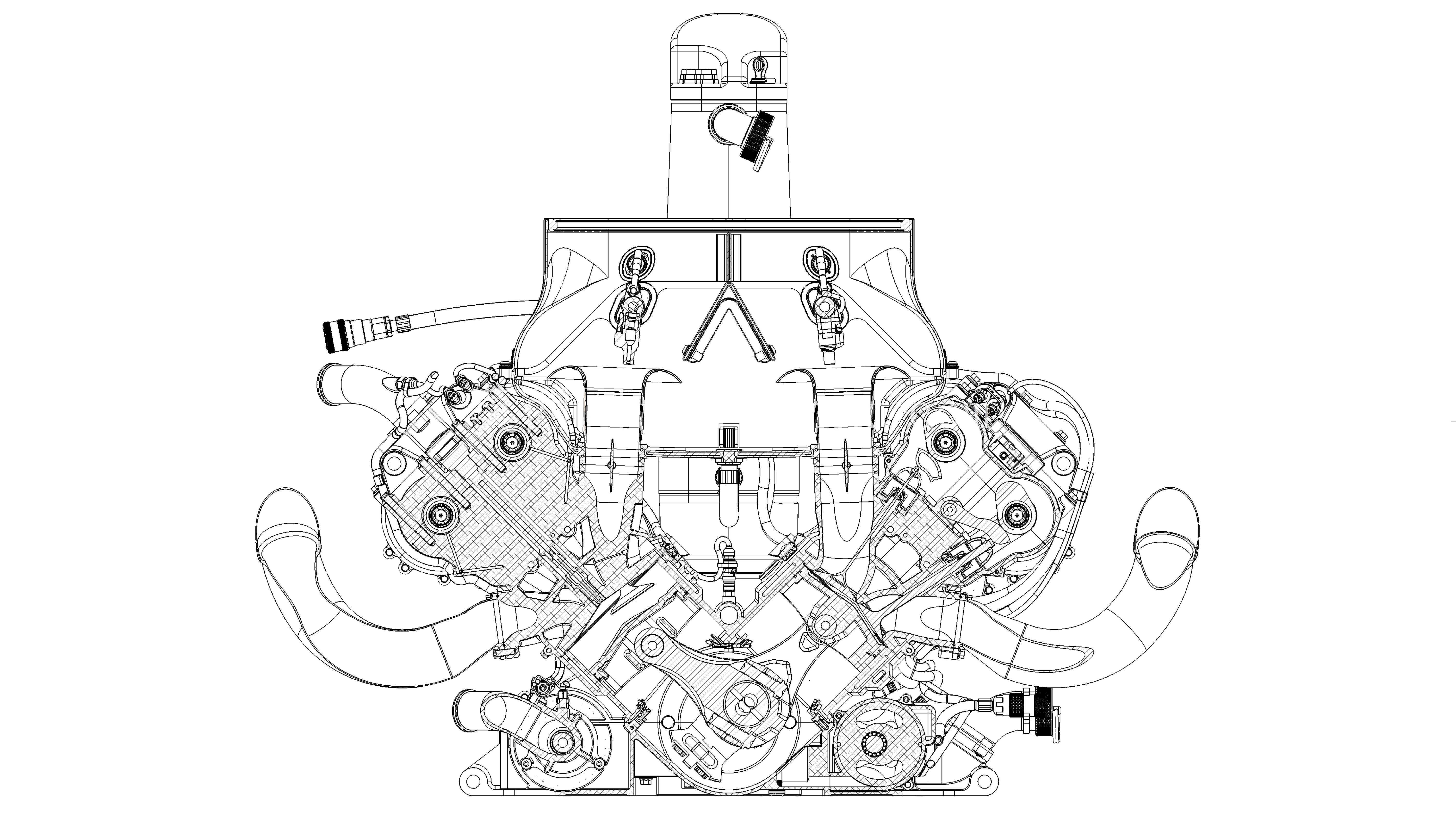

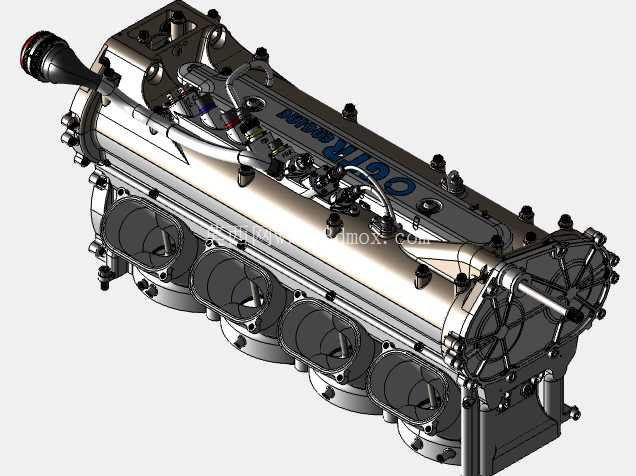

F8V91/1（意为方程式8缸，V型90°，1/1代表等级/版本）是一款不受限制的2.4升一级方程式V8发动机，是F10V90的延续。这款发动机的设计并非基于2006年的规则，而是如前所述，它旨在摆脱诸如重量或重心位置等各种限制，打造一款符合2006年规则的V8发动机。在设计方面，它大量借鉴了RE808E和CA V8发动机。一些细节也来自当时的其他发动机制造商。这款发动机的核心设计耗时约六个月，但我决定进行一次重大修改，因此在末尾加上了/1。最终，包括文件收集、准备工作和重新设计在内，总共耗时两年。现在，根据国际汽联（FIA）的重量定义，这款发动机的重量为71公斤，而采用发动机内置式（EIC）配置时的重量为79公斤。重心距约为151毫米（符合FIA和EIC标准）。就尺寸而言，这台发动机当然比V10短，但宽度和高度大致相同，重心也几乎一样。考虑到缸盖设计的差异，对我来说，这已经算是成功了。目前，我仍在继续改进这个设计，并搭配/2发动机。此外，我还在设计一个完整的变速箱/传动系统，最终目标是打造一套完整的2007年F1赛车的传动机构。正是这些因素让我犹豫是否要发布这篇文章。

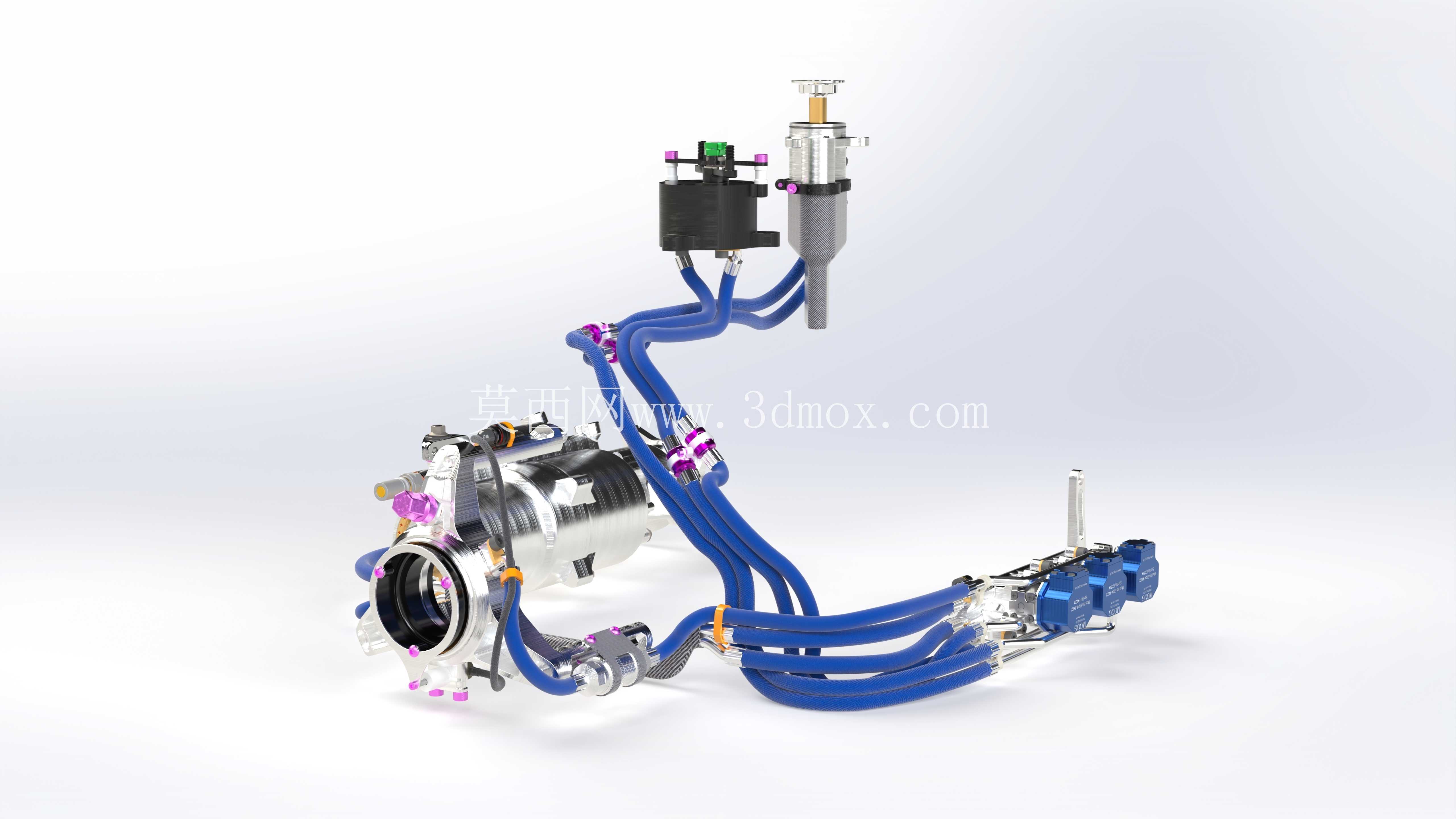

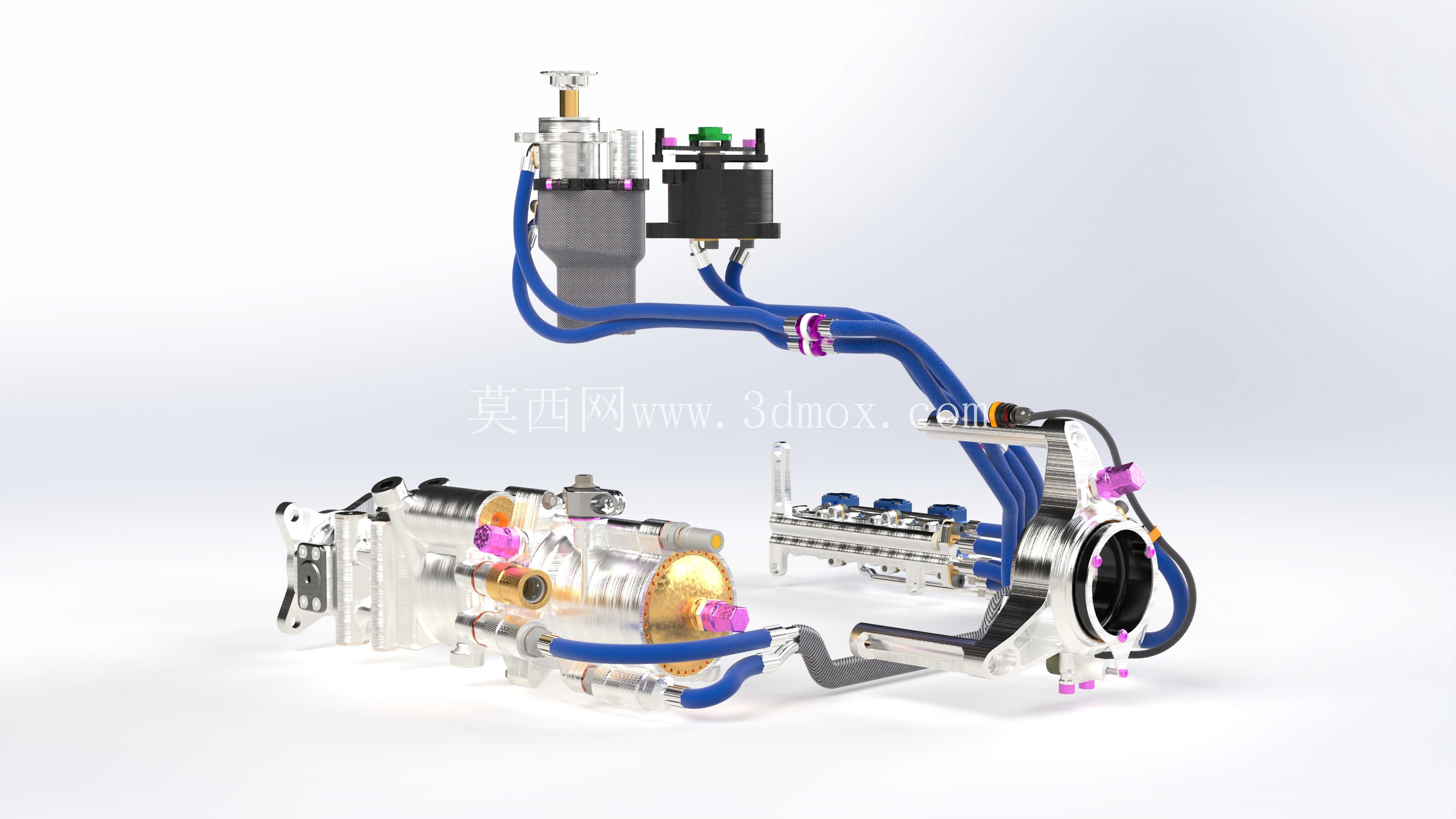

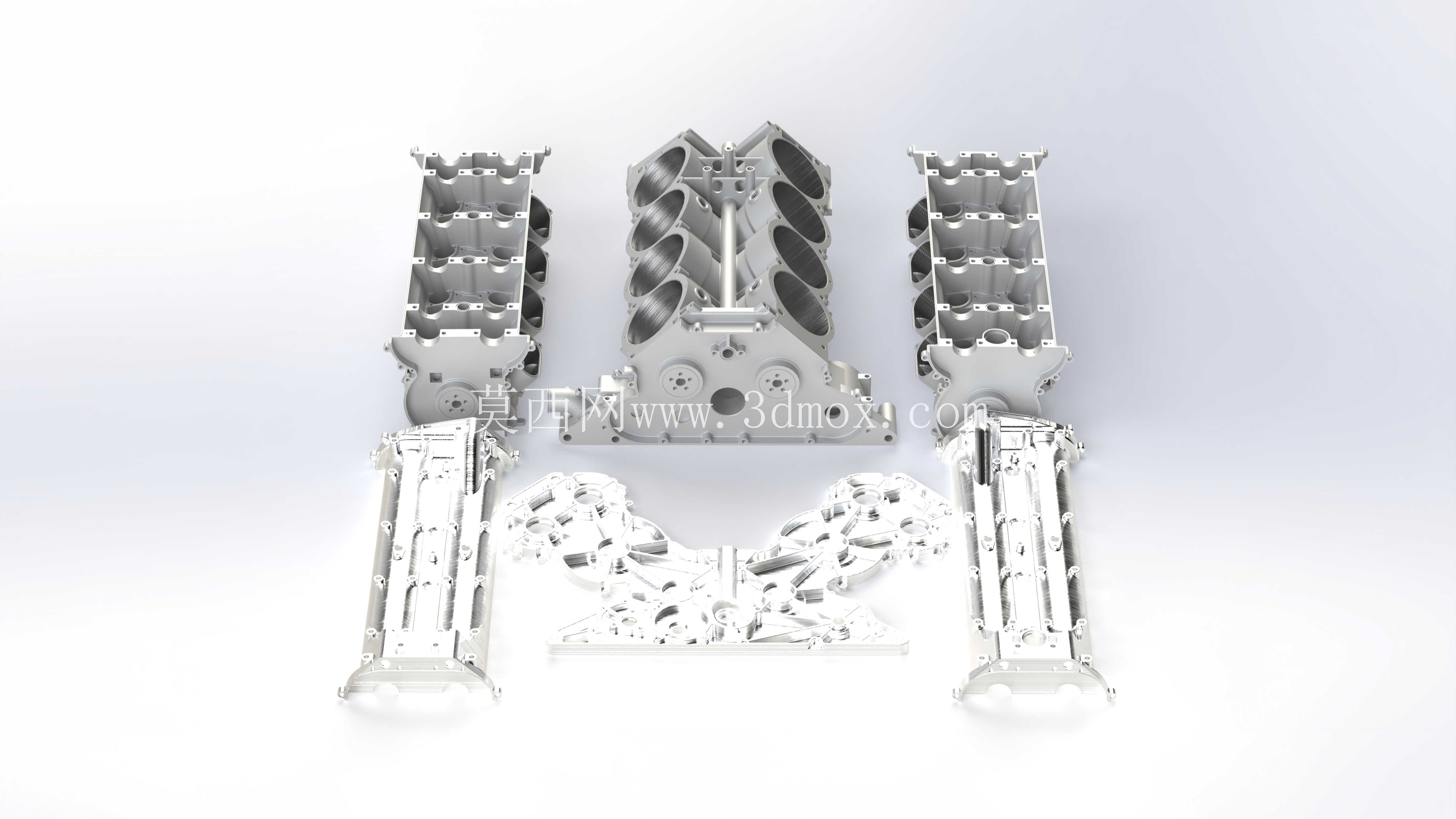

您会在图库中找到一些展示步骤。您应该下载名为 export 的文件。请注意，该文件较大，您需要一台性能良好的电脑才能打开它。赛车连接器来自 TE Con??nectivity 产品目录，燃油连接器来自 Holmbury（可在 Traceparts 上找到）。泵的 3D 模型是一位匿名人士提供的。传感器是根据制造商提供的图纸制作的。传感器制造商包括 Magnetti、Texense、Eurosensor 和 Omega Ltd。Moog 阀门是从 Linh Nguyen 的 Grabcad 页面上找到的。交流发电机基于 McLaren 提供的图纸。
