V型六缸内燃动力装置结构设计

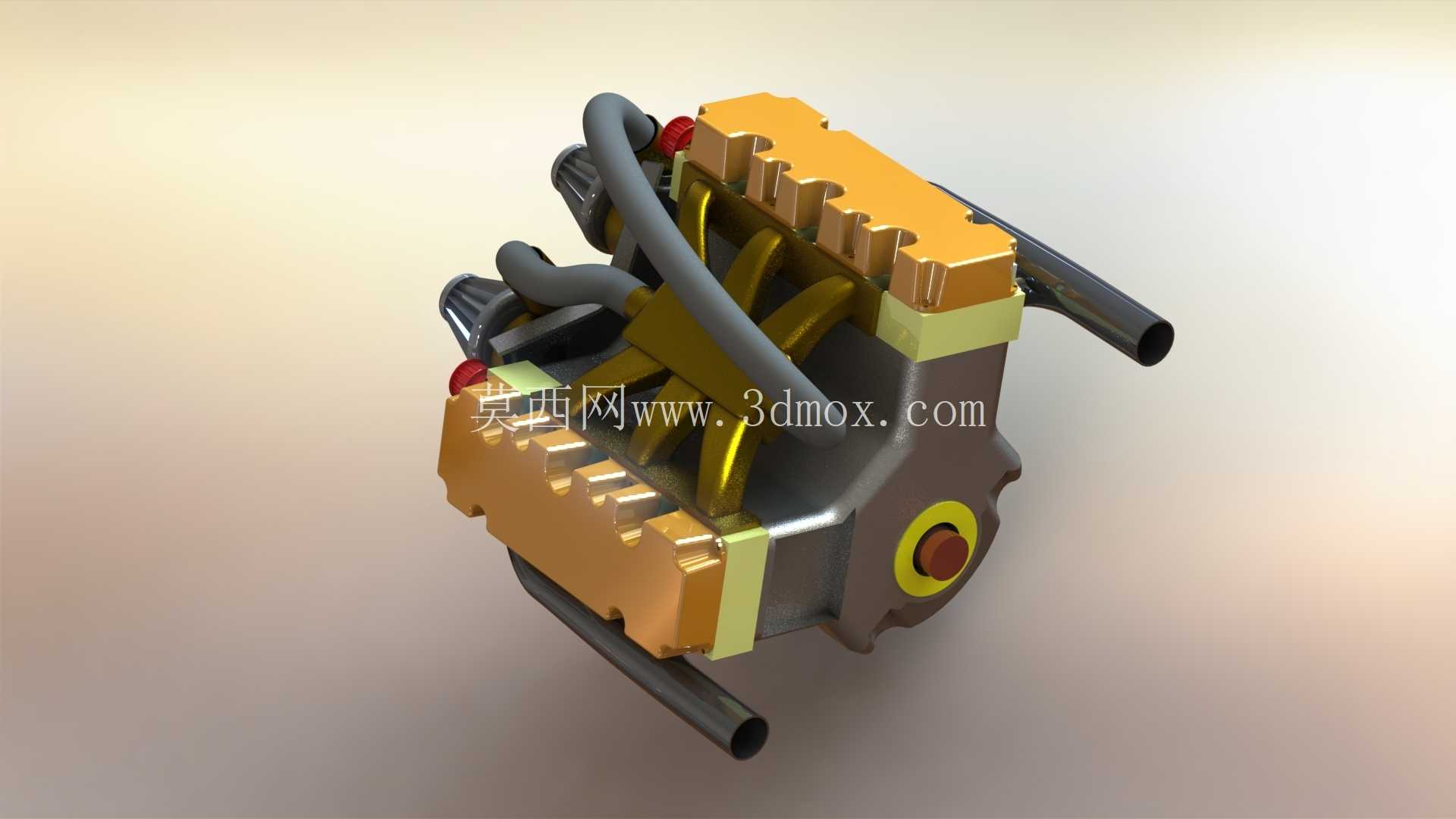

在商用车动力总成、小型船舶辅机、固定式发电机组的动力选型场景中，V型六缸内燃机凭借紧凑的布局与均衡的动力输出特性，始终占据中大排量动力单元的核心应用位置。这套三维结构模型完整还原了V型六缸内燃机的核心做功与传动结构，在建模阶段优先考虑了结构演示的直观性，对曲轴与凸轮轴之间的皮带传动结构做了简化省略，避免附属传动件遮挡核心配气、曲柄连杆机构的展示，方便结构设计人员快速梳理动力传递路径与部件装配关系。

从实际设备用途来看，这类V型六缸结构相比直列六缸机型，轴向长度缩短近三分之一，能够适配机舱空间更紧凑的动力布置场景，在6-12米客运车辆、中型工程作业机械、小型内河作业船舶的动力配套中，能够在预留足够散热、检修空间的前提下完成动力单元安装，同时V型夹角的布置让整机运转时的一阶、二阶振动得到更好的平衡，降低动力输出过程中对配套设备机架的振动冲击，减少配套减震结构的设计成本。

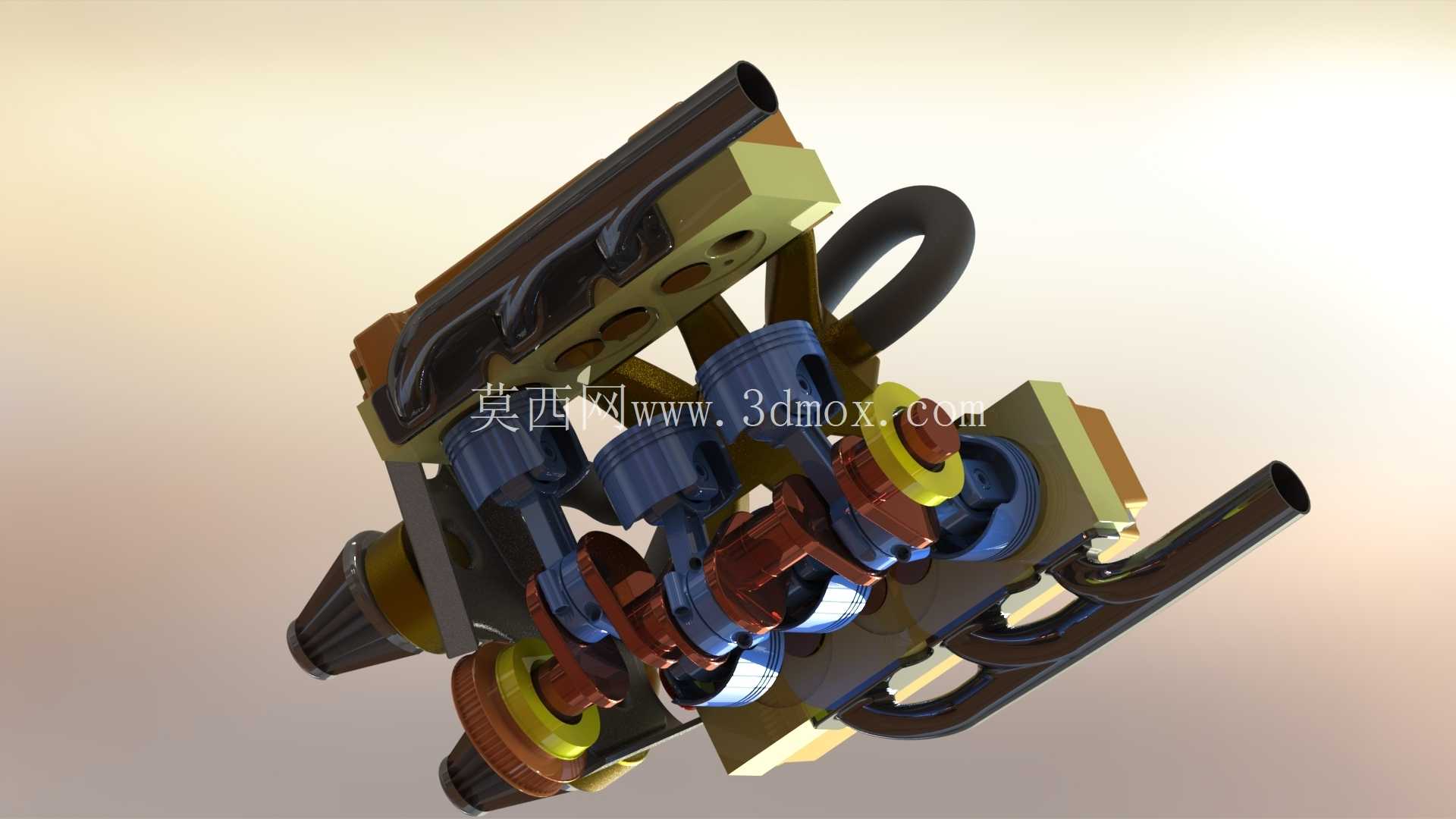

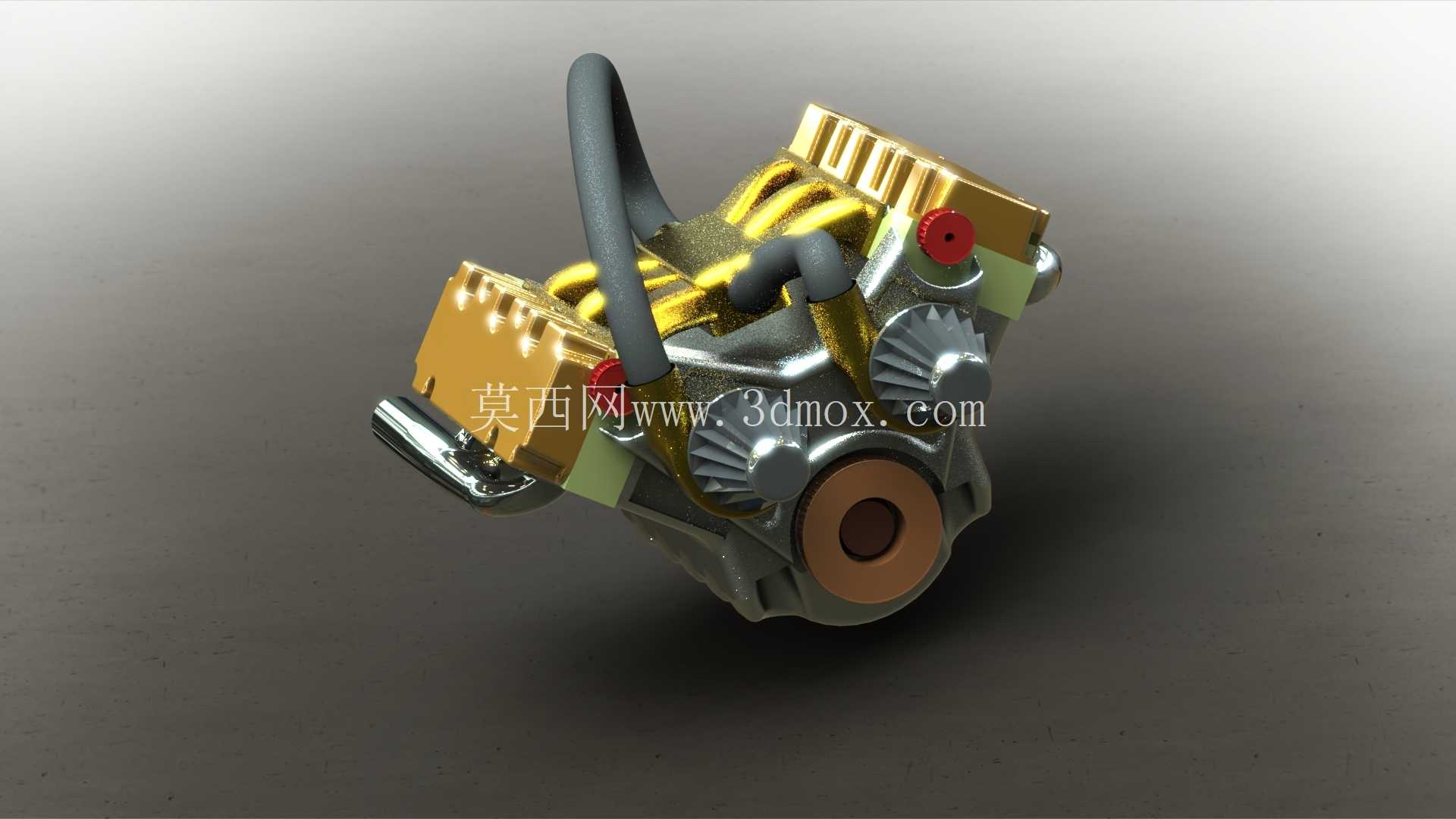

模型完整呈现了V型布置的两列气缸结构，每列三个气缸呈夹角对称分布，对应的进排气道、凸轮配气机构沿气缸盖上部排布，能够清晰看到凸轮型线与气门挺柱的配合位置，还原了四冲程内燃机进排气门的开闭驱动逻辑。曲轴部分采用整体式锻造结构的建模表达，六个曲柄销按照做功顺序错开对应角度，保证各缸做功间隔均匀，避免动力输出出现明显的扭矩波动；曲轴输出端的法兰结构完整还原，能够直观匹配飞轮、离合器等动力输出连接部件的安装边界，方便设计人员对接后续传动系统的尺寸校核。

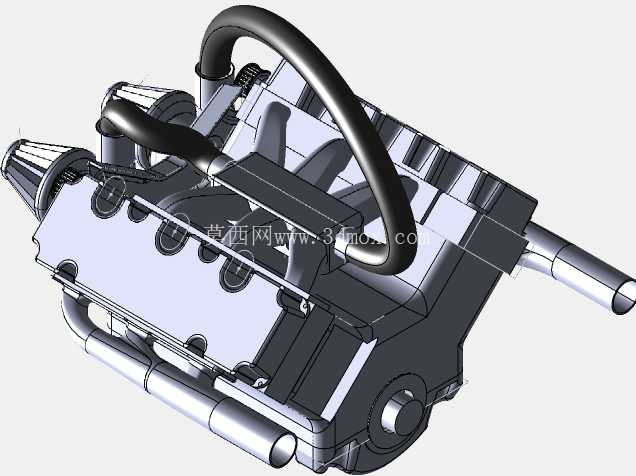

在外形尺寸与安装边界的设计表达上，模型还原了V型六缸内燃机的典型安装尺寸逻辑：整机宽度随V型夹角增大而增加，建模时采用了行业通用的60度夹角设定，兼顾了整机宽度与振动平衡性能，对应的气缸体两侧安装支脚位置、油底壳下部的离地间隙、上部进气歧管与排气歧管的布置空间都做了符合工程实际的结构表达，能够为动力舱布置设计提供直观的空间参考。两侧的气缸盖上部集成了点火组件与冷却管路接口，对应的冷却水道、润滑油道在模型中做了外部接口的位置还原，方便对接冷却系统、润滑系统的管路布置设计。

设计思路上，这套模型优先服务于结构原理演示与初步方案选型，省略的皮带传动结构属于成熟的标准化附属部件，在实际工程设计中可根据前端轮系的布置需求，匹配发电机、水泵、空调压缩机等附件的传动需求做灵活调整，不会影响核心缸体、曲柄连杆、配气机构的主体结构。排气歧管采用了分支汇合的结构建模，每侧三个气缸的排气道逐步汇合至总排气出口，符合排气脉冲利用的设计逻辑，能够帮助设计人员理解排气背压控制的基础结构逻辑。凸轮轴的布置采用了顶置凸轮轴的结构形式，缩短了凸轮到气门的传动距离，减少配气机构的运动惯量，更适配高转速工况下的配气精度控制，这类结构在当前的车用高速内燃机中应用广泛，模型的结构表达贴合当前主流的工程设计方案。

对于三维建模从业者与结构设计人员而言，这套模型能够帮助快速掌握V型多缸内燃机的核心部件装配关系，理解各系统之间的空间避让逻辑，在做动力总成配套设计、教学演示、原理验证时，可直接基于核心结构做附属部件的拓展设计，减少从零开始建模的重复工作量，同时各部件的配合间隙、安装定位面的表达都符合常规机械设计的公差配合逻辑，可作为方案设计阶段的结构参考。
