自行车CDX皮带传动110BCD齿盘组结构设计

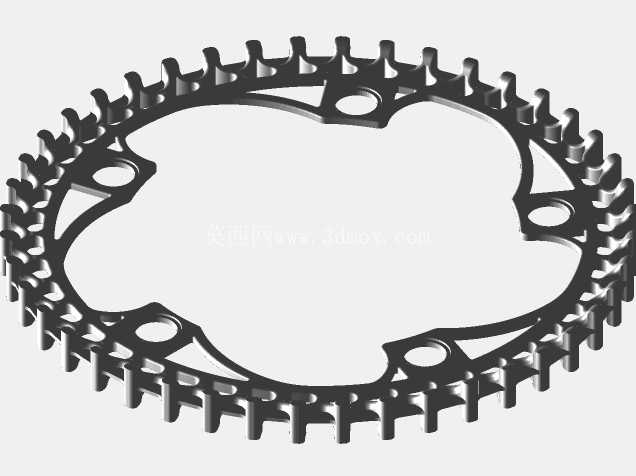

这套传动组件针对皮带驱动自行车的曲柄驱动端做了全系列适配设计，核心围绕Carbon Gates Drive CDX皮带的啮合特性展开，覆盖43齿到49齿的全系列皮带轮规格，同时兼容Rohloff花键安装接口，也适配SLM金属3D打印工艺下的19齿到22齿链轮配套使用，主要面向紧凑型公路车的曲柄组装配场景，解决传统链条传动在通勤、长途骑行场景下的维护痛点。

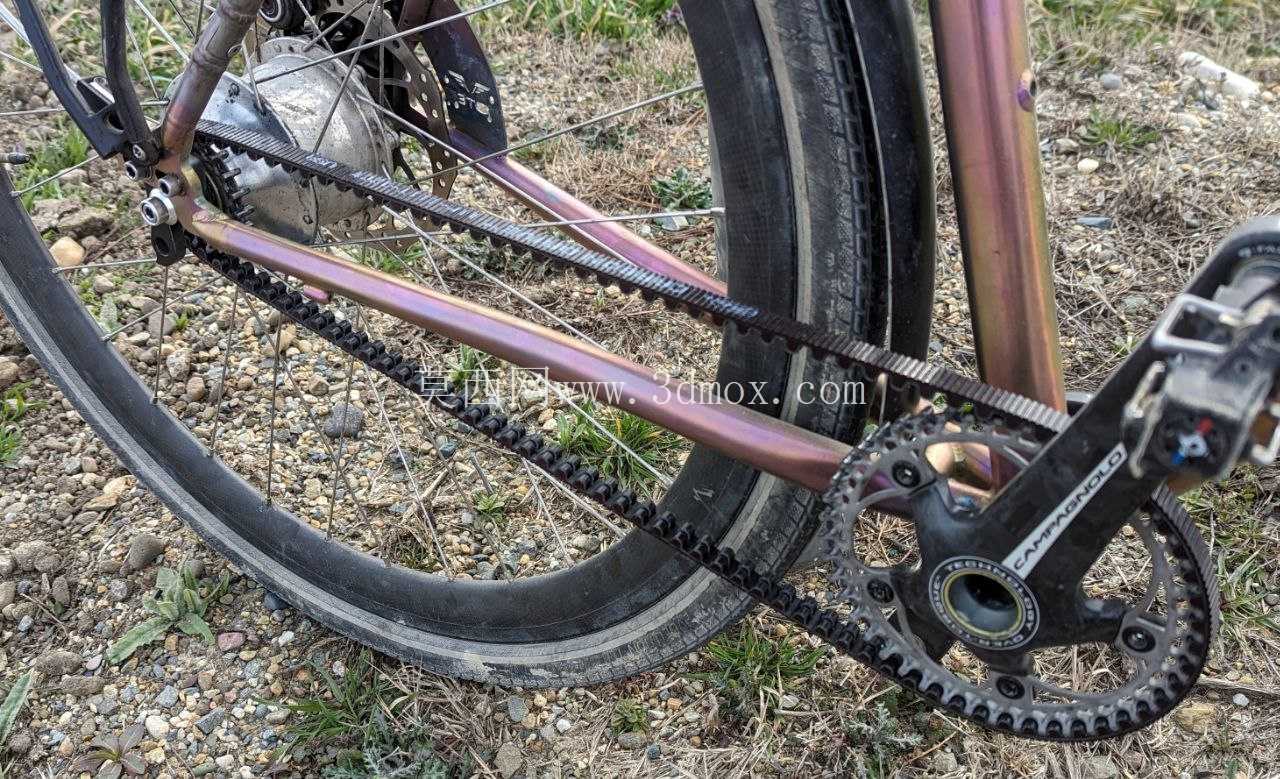

从实际应用场景来看，皮带传动相比传统滚子链条，不需要定期上油润滑，运行过程中无油污沾染裤腿的问题，传动噪音更低，拉伸形变率远低于常规链条，长期使用的维护成本极低，非常适合城市通勤车、长途旅行车以及对静音有要求的特种自行车使用。这套齿盘组的110BCD安装孔距是公路车曲柄组的通用标准安装边界，五爪安装孔的位置度公差控制在0.05mm以内，能够直接适配市面上绝大多数标准五爪公路曲柄，不需要额外做转接件修改，降低了改装和装配的适配成本。

设计过程中首先要匹配CDX皮带的齿形参数，皮带的齿距、齿高、齿廓圆弧半径都要和皮带轮的齿槽完全贴合，避免啮合过程中出现跳齿、异响或者异常磨损的问题。不同齿数的皮带轮在设计时都做了动平衡校核，尤其是高齿数的49齿盘，在高速踩踏时的径向跳动量控制在0.1mm以内，避免高速骑行时出现传动顿挫感。针对Rohloff内变速花鼓的花键接口，链轮的内花键参数完全匹配原厂花键的模数、压力角以及齿厚公差，装配后无轴向窜动，花键配合的间隙控制在合理范围内，既不会出现装配卡滞，也不会因为间隙过大导致传动冲击。

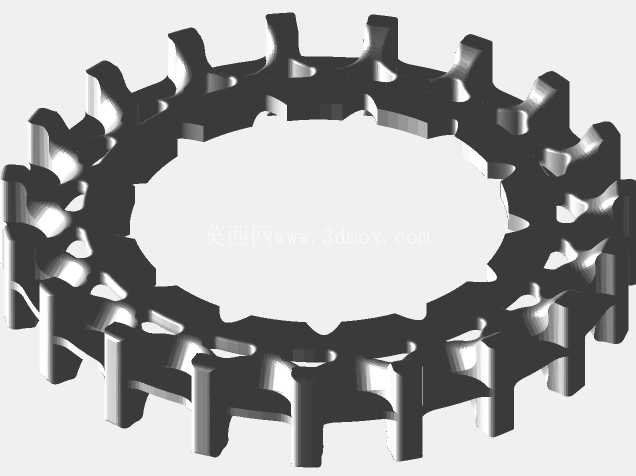

考虑到部分用户会采用3D打印制作小齿数链轮做测试或者定制改装，19到22齿的链轮模型都做了工艺适配，壁厚、支撑结构的预留都符合SLM金属打印的工艺要求，不需要额外修改模型就可以直接上机打印，打印完成后只需要简单去除支撑就可以直接装配使用。皮带轮的齿面都做了导向倒角设计，皮带安装时不需要专用工具就可以顺利卡入齿槽，日常维护拆装的便利性很高。

从安装边界来看，110BCD的孔距对应的齿盘安装后，和后下叉的间隙预留了足够的安全距离，即使搭配最宽的CDX皮带，也不会出现蹭叉的问题。齿盘的背面做了凹陷设计，能够避开曲柄爪的凸起结构，安装后齿盘和曲柄的贴合面完全平整，锁紧后不会出现偏摆。不同齿数的齿盘在设计时都统一了安装孔位，用户可以根据自己的骑行需求更换不同齿数的盘片，不需要更换整个曲柄组，改装的灵活度很高。

在实际使用中，这套传动组件的载荷分布经过优化，齿槽的受力面做了圆弧过渡，避免应力集中导致的齿根断裂问题，能够承受通勤、长途骑行甚至轻度越野场景下的踩踏扭矩，不会出现盘片变形或者断齿的问题。皮带的张紧边界也在设计时做了考量，不同齿数的盘片搭配对应的后轴张紧行程，都能覆盖皮带的标准张紧力范围，不需要额外加装张紧轮就可以实现合适的皮带张紧度，减少了传动系统的额外零件数量，提升了整体可靠性。
