203毫米山地车冲压式碟刹制动盘结构

山地越野骑行场景下，制动系统的可靠性直接决定骑行安全与操控上限，大尺寸碟刹盘作为液压制动系统的核心执行部件，在长距离下坡、泥泞湿滑路面、高速过弯等工况下承担着将制动力矩转化为摩擦阻力的核心作用。这款203毫米规格的冲压碟刹盘，针对重度山地骑行、Enduro赛事场景设计，相比常规160、180毫米规格碟刹盘，更大的摩擦半径能够在同等卡钳夹紧力下输出更高制动力矩，有效降低长下坡制动时的手指施力强度，减少制动热衰减带来的制动力下滑问题。

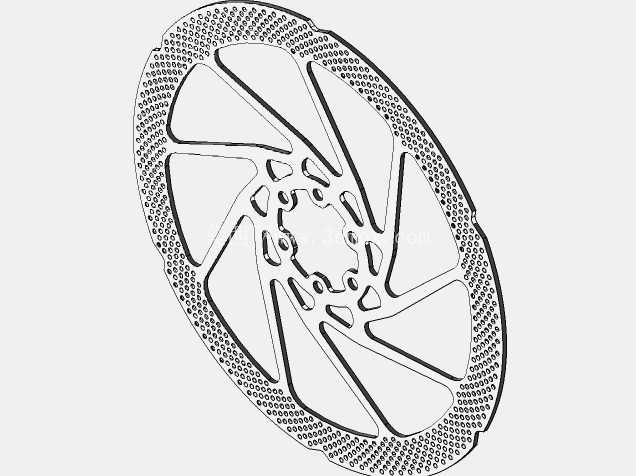

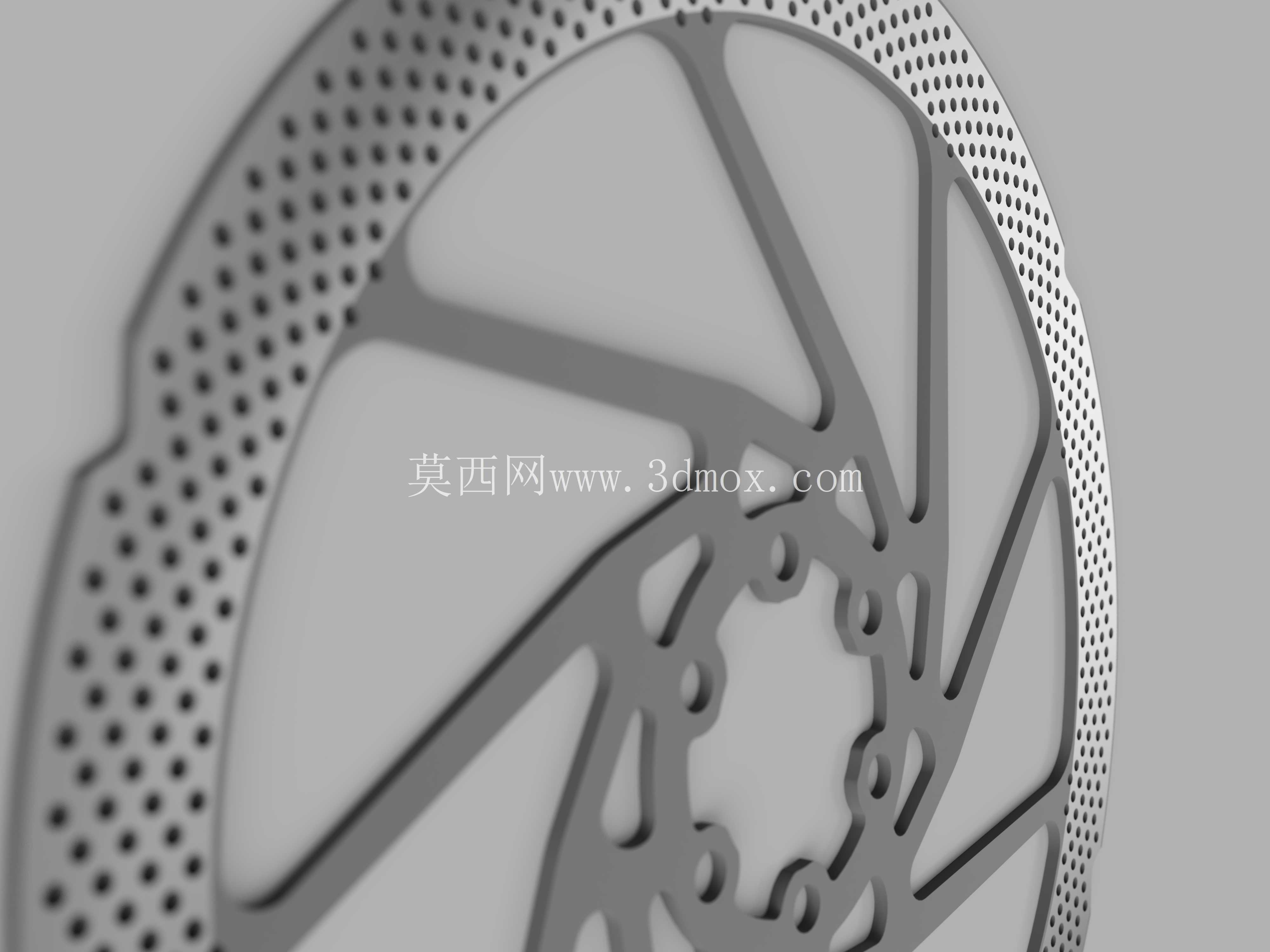

从结构设计逻辑来看，该碟刹盘采用冲压成型工艺制作主体摩擦盘片，整体为镂空辐条式结构，外沿摩擦区域均匀排布密集散热孔，既能够在连续制动时快速导出摩擦产生的热量，避免盘片高温形变导致的制动抖动，也能在泥泞路段骑行时快速排出卡钳与盘片之间的泥沙、碎石，减少异物卡滞带来的摩擦片异常磨损，同时镂空结构有效降低了盘片自身重量，减少轮组转动惯量，提升山地车加速与操控响应灵敏度。盘片中心安装区域采用多螺栓孔定位结构，匹配标准六钉花鼓安装接口，安装孔位的位置度公差严格控制在0.05毫米以内，保证盘片安装后与花鼓端面的贴合度，避免高速转动时出现端面跳动量过大引发的制动蹭碟、异响问题。

设计过程中需要重点考量盘片的受力分布，制动时卡钳摩擦片夹紧盘片产生的切向力会通过中心安装螺栓传递到花鼓结构，因此辐条的排布采用不等宽流线型设计，在受力集中的辐条根部做了圆弧过渡处理，避免冲压成型后应力集中导致的盘片开裂问题，同时摩擦区域的厚度均匀性控制在0.02毫米公差范围内，保证制动过程中摩擦片与盘片的接触面积稳定，制动力输出线性无突兀感。盘片的安装边界严格遵循山地车碟刹系统通用安装规范，中心定位孔直径、六孔分布节圆直径完全兼容市售主流六钉山地花鼓，外沿直径203毫米的尺寸设计，适配对应规格的碟刹卡钳安装座，不需要额外更换转换座即可完成装配，能够直接升级替换同规格的原厂碟刹盘。

冲压工艺的选用让盘片的生产一致性更高，相比线切割加工的碟刹盘，冲压成型的盘片生产效率更高，材料利用率更好，同时盘片表面经过硬化处理，摩擦区域的表面硬度达到HRC40以上，能够承受摩擦片长期摩擦带来的磨损，延长盘片使用寿命。在实际使用场景中，这类大尺寸冲压碟刹盘多用于山地自行车的重度越野、速降骑行场景，能够应对连续数十分钟的下坡制动工况，散热孔的设计让空气在盘片转动时形成对流，快速带走摩擦产生的热量，避免盘片温度过高引发的摩擦片烧蚀、制动力衰退问题，同时镂空结构在雨天骑行时能够快速刮除摩擦片表面的水膜，缩短湿滑路面的制动距离，提升骑行安全性。

建模过程中需要重点还原盘片的冲压成型特征，包括摩擦区域的散热孔排布、辐条的曲面过渡、安装孔的倒角细节，同时要保证盘片的端面平面度、安装孔位的位置度与实际产品一致，为后续的制动系统受力仿真、装配干涉检查提供准确的模型基础。在进行整车装配验证时，该碟刹盘模型可以直接导入整车装配体，检查盘片与前叉、后叉、卡钳之间的间隙是否符合设计要求，避免实际装配时出现干涉问题，同时可以通过模型模拟盘片转动时的端面跳动量，验证安装结构的设计合理性。
